スマホの限界を突破する究極の冷却術。トランジスタを「ダイヤモンドに埋め込む」驚異の半導体技術

宇宙空間を飛ぶ人工衛星から、地上の無数のデバイスへ瞬時にギガビット級のデータを降り注がせる。次世代通信規格「6G」や高度なレーダー網の実現に向けた青写真は、ある一つの冷酷な熱力学の制約によって足止めを食らっている。情報処理の主役がどれほど高速化しようとも、電子が物質の中を移動する限り、必ず摩擦に相当するエネルギー損失が生じる。それは膨大な「熱」へと姿を変え、ナノスケールの極小空間に閉じ込められたデバイスを内側から焼き尽くしていく。

とりわけ、次世代通信の要と目される「FR3帯域（およそ7〜15 GHzの周波数帯）」の開拓において、熱問題は絶望的な壁として立ちはだかっていた。高周波数の電波は直進性が高く、雨や障害物によって減衰しやすい。これを克服し、数マイル先まで安定したネットワークを構築するには、送信側のアンプ（増幅器）から従来比で桁違いに強大な電力を送り出す必要がある。しかし、高出力化はそのまま発熱量の爆発的増加を意味する。

長年、半導体産業はこの熱を外部に逃がすため、ファンや水冷、あるいは微細な放熱フィンの追加といった物理的なアプローチに頼ってきた。トランジスタの微細化が限界に近づき、異なる素材の部品をパズルのように1つのチップ上に組み合わせる「ヘテロジニアス（異種材料）集積」が主流になりつつある現在、熱源そのものをいかに冷やすかが最大の課題となっている。

既存の枠組みを焼き尽くす高周波通信の代償。シリコンの終焉とGaNのジレンマ

現代のコンピューティング基盤を構築してきたシリコン（ケイ素）は、扱いやすさと製造コストの低さから長きにわたって業界の覇権を握ってきた。しかし、シリコンが扱える電力と周波数には明確な物理的限界がある。より多くのデータをより遠くへ、より高速に飛ばす必要がある6G通信や衛星通信の領域において、シリコンは力不足を露呈している。

そこで次世代の主役に躍り出たのが、窒化ガリウム（GaN）である。GaNは電子の移動速度が速く、非常に高い電圧をかけても破壊されない特性を持つ。シリコンをファミリーカーとするなら、GaNは高回転域で途方もないパワーを絞り出すF1マシンのエンジンに近い。

だが、強大なパワーには代償が伴う。数多くのGaNトランジスタを狭いシリコンチップの上に高密度に詰め込むと、局所的に異常な高温となる「ホットスポット」が発生する。熱帯夜の満員電車に大量のストーブを持ち込むような状態であり、放っておけばトランジスタの性能は急激に低下し、最悪の場合は回路そのものが物理的なダメージを受けて破損してしまう。異なる材料を積層するヘテロジニアス集積において、それぞれの素材が持つ動作温度の違いは、システム全体の信頼性を根底から崩壊させる時限爆弾となる。

冷却か、速度か。立ちはだかる「寄生容量」の罠とCVD法の限界

この熱暴走を回避するため、科学者たちはこれまでも様々な挑戦を行ってきた。その中で最も注目を集めてきたアプローチが、地球上で最も熱伝導率が高い物質であるダイヤモンドの活用である。ダイヤモンドは銀や銅を遥かに凌ぐ熱の通り道となり、GaNで発生した熱を瞬時に分散させることができる。

これまでのアプローチでは、GaNトランジスタの表面に直接ダイヤモンドの層を成長させる「化学気相成長（CVD）」という手法が主流だった。しかし、この化学的なアプローチには致命的な欠陥が潜んでいた。ダイヤモンドを成長させるためには極めて高い温度が必要であり、それが熱に弱い周囲のシリコン系回路にダメージを与えてしまう。

さらに厄介なことに、トランジスタの直上にダイヤモンドを形成する過程で、予期せぬ「寄生容量」が発生してしまう。寄生容量とは、回路設計者が意図していない場所に電気エネルギーが一時的に蓄積されてしまう現象を指す。猛スピードでサーキットを駆け抜けるF1マシンに、大量の水が入った重いタンクを無造作に縛り付けた状態を想像してほしい。電力が本来の通信信号に変換される前にタンクに吸い取られてしまい、トランジスタの動作速度は劇的に低下する。熱を逃がすための仕組みが、皮肉にもデバイス本来の性能の足枷になっていたのである。

レーザーが削り出す氷の玉座。物理的はめ込みが導く熱力学の抜け道

熱は逃がしたいが、上から成長させれば回路が破壊され、動作も遅くなる。この袋小路に対し、マサチューセッツ工科大学（MIT）のPradyot Yadav率いる研究チームは、熱力学の絶対法則に対する一つの見事な「抜け道」を提示した。彼らは「上から成長させる」という従来の発想を根本から捨て去り、あらかじめ用意された単結晶ダイヤモンドの基板（インターポーザ）に、極小のGaNトランジスタを物理的にはめ込むというアプローチを選択したのである。

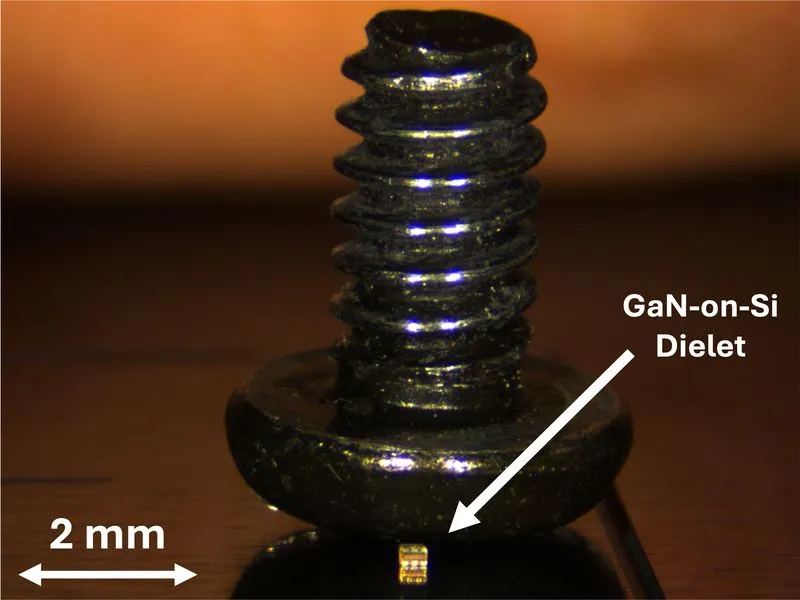

彼らの製造プロセスは、息を呑むほど精密な微細加工の手順によって進められる。まず、市販のGaNウェハーから、超短パルスで物質を熱ダメージなしに削り取るフェムト秒レーザーを用い、274 µm × 400 µmという砂粒よりも小さなトランジスタの塊（ダイレット）を切り出す。

次に、同じくレーザーを使用して、単結晶ダイヤモンドの基板上にダイレットがぴったりと収まる極小の空洞（キャビティ）を掘削する。ここに厚さわずか20ミクロンの熱伝導性フィルム（ダイアタッチフィルム）を敷き、切り出したGaNダイレットをパズルのピースのように落とし込む。その後、150℃の温度と2ニュートンの圧力をかけて、これらを完璧に密着させる。

この接合面の美しさが、システム全体の命運を分ける。接合面が少しでも粗ければ、そこが断熱材のような働きをしてしまい、熱はスムーズに流れない。研究チームは極めて滑らかな接合を実現することで、寄生容量という電気的な副作用を一切生じさせることなく、ダイヤモンドに本来の熱拡散材（ヒートスプレッダー）としての役割を全うさせることに成功した。

絶対的な熱支配からの解放。4W級ヘテロジニアス・パワーアンプの誕生

理論上の美しさは、厳密な測定データによって証明されなければならない。研究チームは、この埋め込みプロセスを経たGaNダイレットに対して、大信号でのロードプル測定（インピーダンスを変化させながら出力性能を評価するテスト）を実施した。

結果は劇的なものだった。10 GHzの周波数帯域において、ダイヤモンドへの統合前と比較し、出力電力は34.6 dBmから36.4 dBmへと大幅に向上。電力付加効率（PAE：供給された直流電力がどれだけ有効な高周波電力に変換されたかを示す指標）の最大値も48.9%から50.4%へと上昇した。さらに、高出力時特有の動作の不安定さが消え去り、極めて滑らかな出力カーブを描くようになった。発生した熱が瞬時にダイヤモンドへと吸い込まれ、熱暴走による内部抵抗の乱れが完全に抑え込まれたことを明確に示している。

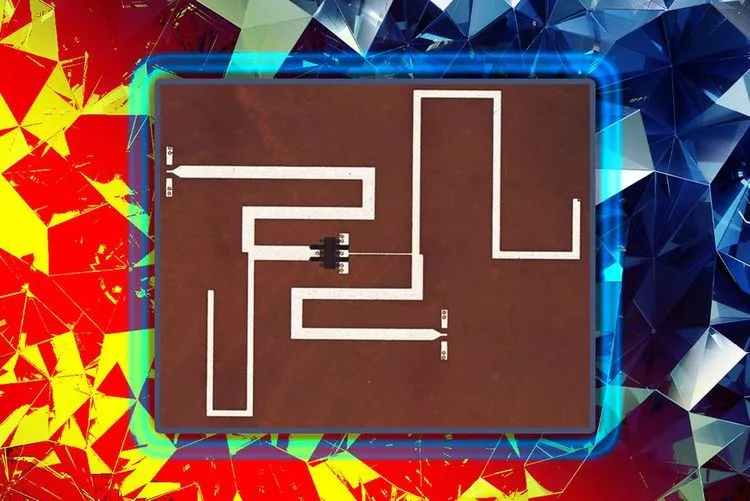

この基礎データを基に、チームは6GのFR3帯域向けに実際のパワーアンプ回路を設計・製造した。パワーアンプは、小さな電気信号を長距離伝送可能な強大な信号に増幅する通信機器の心臓部である。完成したパワーアンプは、6.8〜10.3 GHzの帯域において「4 W」という巨大な出力を安定して叩き出した。

この「4 W」と「効率約50%」という数値は、現実世界において絶大なインパクトをもたらす。Yadavが「信号を数マイル先まで確実に伝搬させることができる」と語る通り、これまで多数の中継器を必要としていた高周波ネットワークのインフラ構造を根本から簡略化できる。さらに、8〜10 GHz帯域における電力付加効率は39.2〜49.1%を記録し、これまで学術誌で報告されてきた同種のヘテロジニアス集積アンプのあらゆる数値を完全に凌駕した。

宝石から工業基盤へ。サプライチェーンの変革と立ちはだかる量産化の壁

この技術的ブレイクスルーは実験室の記録更新という枠を越え、産業界全体を巻き込む巨大なパラダイムシフトの引き金となる。

これまで、単結晶ダイヤモンドを半導体の基板として利用する構想は「SFの領域」と見なされてきた。純度の高い人工ダイヤモンドを広い面積で育成することは極めて困難であり、製造コストが見合わなかったからだ。しかし近年、Diamond Foundryなどの新興企業が巨大な資本を投じて技術革新を行い、かつては宝飾品としての価値しかなかった単結晶ダイヤモンドを、直径100ミリの工業用ウェハーとして安定供給する道を拓きつつある。素材供給側のサプライチェーンの変革と、MITが今回開発したスケールアップ可能な精密実装プロセスが合流することで、ダイヤモンド基板の実用化は現実の事業計画として算盤を弾けるフェーズに突入した。

これが市場に投下されれば、社会のあらゆるデータインフラの姿が変わる。途方もない電力を消費するデータセンター内部の電力変換システムにおいて、ダイヤモンド基板を用いたGaNデバイスを採用すれば、冷却に必要なエネルギーを劇的に削減できる。また、宇宙空間という過酷な温度環境で稼働する人工衛星や、軽量化が至上命題である産業用ドローンの高出力レーダーにおいても、重く巨大な放熱システムを排除し、機器のサイズを縮小することが可能になる。

一方で、商業化への道のりには未解決の課題（Research Gaps）も残されている。実験室レベルで成功した「2ニュートンの圧力と150℃の熱による精密な圧着プロセス」を、巨大な工場で数百万個のチップに対して完全自動化し、高い歩留まりを維持できるかが次の試金石となる。極小の空洞を掘削するフェムト秒レーザーの加工速度の向上や、ダイヤモンドウェハーそのもののさらなる価格破壊も不可欠である。

異なる特性を持つ素材同士を組み合わせ、互いの長所を引き出し合うヘテロジニアス集積の進化は、半導体産業がムーアの法則の限界を乗り越えるための確実な道筋である。Yadavらのチームが切り拓いたのは、素材間の「温度差」という最大の障壁を、最も冷酷で美しい物質の力によって制圧する全く新しいアプローチである。熱の支配から解き放たれた電子たちが、次世代のネットワーク空間でどのような景色を描き出すのか。半導体工学の新たな章の幕開けである。
