気候変動対策が国際的な急務となる中、太陽光や風力といった天候に左右される再生可能エネルギーを電力網に統合するための大規模なエネルギー貯蔵システムが求められている。現在の主流であるリチウムイオン電池は、電気自動車や携帯端末の市場を席巻しているものの、電力網全体を支える巨大な施設に適用するにはいくつかの課題を抱えている。コバルトやリチウムといった希少金属のサプライチェーンに依存する構造的な問題や、大規模化に伴う熱暴走の危険性が長らく指摘されてきた。次世代のエネルギー貯蔵ソリューションとして世界中の研究者が熱視線を送るのが、豊富に存在し、低コストかつ安全に運用できる亜鉛をベースとした水系電池である。
水系電解液を採用する亜鉛電池は、本質的に発火のリスクが極めて低く、高い体積エネルギー密度を備えている。据え置き型の大型蓄電池として理想的な特性を持つ一方で、長年にわたり実用化を阻んできた最大の障壁が存在する。充電時に電極表面で成長するデンドライトと呼ばれる針状の金属結晶だ。カナダのコンコルディア大学の研究チームは、電極表面に極微量の金ナノ粒子をまばらに散布するというナノレベルの界面制御手法を開発し、デンドライトの成長を劇的に抑え込むことに成功した。学術誌『Journal of Materials Chemistry A』に発表されたこの研究成果は、未処理の亜鉛電池と比較して寿命を約58倍に延長する目覚ましい結果を示している。
亜鉛電極を蝕むデンドライト成長の連鎖反応
金属亜鉛をアノード（負極）として使用する電池システムは、高い理論容量を持つ一方で、電気化学的な反応において非常に厄介な性質を内包している。充電プロセスにおいて、電解液中の亜鉛イオンはアノード表面で電子を受け取り、金属亜鉛として析出する。理想的な条件下では表面全体に均一で平坦な層を形成することが望ましいが、現実の亜鉛箔の表面には製造工程で生じる微視的な凹凸や構造上の欠陥が多数存在する。電磁気学の基本法則により、電場は尖った部分や突出した形状の場所に集中しやすい性質を持つ。これは嵐の日に避雷針の先端に雷が落ちるのと同じ原理で説明できる。
電荷が局所的に集中した微小な突起部には、電解液中の亜鉛イオンが周囲よりも強い力で引き寄せられ、局所的な析出速度が加速される。形成された新たな微小突起はさらに電場を強め、次々と亜鉛イオンを引き寄せるという自己増幅的なループを生み出す。この連鎖反応の結果として、鋭く細長い枝のような結晶であるデンドライトが急速に成長していく。成長したデンドライトは電池の寿命を著しく削り、安全性を脅かす存在となる。針状の結晶が正極と負極を隔てるセパレーターを突き破ると内部ショートを引き起こし、電池は瞬時に機能不全に陥る。
充放電の過程で根元から折れてしまったデンドライトは、電極と電気的な接続を持たない不活性な亜鉛となり、電池の容量低下を招く要因となる。これまで、電極表面を物理的な保護層で厚く覆うアプローチや、電解液に特殊な添加剤を加える手法など、多角的な対策が試みられてきた。充放電に伴う電極の体積変化によって保護層に亀裂が入ったり、厚い保護膜がイオンの移動経路を阻害して電池の内部抵抗を増大させたりするなど、実用化の基準を満たすには多くの壁が立ちはだかっていた。
逆転の発想：隙間なく覆うのではなく「まばらに散布する」
従来の界面保護層の多くは、厚さが数マイクロメートルから数百ナノメートルに及び、亜鉛表面を物理的に完全に覆い隠すことを目的としていた。この方法は電解液と亜鉛の直接的な接触を遮断することで腐食を防ぐ効果があるものの、イオンの移動距離を著しく長くし、急速な充放電を妨げるジレンマを生み出していた。コンコルディア大学のAyse Turak准教授とSeungil Lee氏が率いる研究チームは、表面を隙間なく覆う従来のアプローチを捨て、導電性と亜鉛を引き寄せる性質に優れた金ナノ粒子をまばらに配置する逆転の発想に至った。
研究チームが採用したのは、Reverse Micelle Depositionと呼ばれる液相ベースのプロセスである。この手法では、高分子材料であるブロック共重合体を溶媒に溶かし、内部に金の原料液を閉じ込めた極小のカプセル状の逆ミセル構造を形成する。これをスピンコーティングによって亜鉛箔の表面に塗布し、続いて低圧の酸素プラズマエッチング処理を行う。プラズマ処理によって有機物の外殻が燃焼して取り除かれると、カプセル内部の空間で約5ナノメートルという極めて均一なサイズに揃えられた金ナノ粒子が、およそ60ナノメートルの間隔を保った孤立状態で亜鉛表面に定着する。
この周期的にまばらな配列は、亜鉛表面の10パーセント未満しか覆わない。空間の多くが露出した状態を保つことで、電池反応に必要な亜鉛本来の活性表面積を犠牲にしないという強みを持つ。真空チャンバーなどの大掛かりな設備を必要とする従来の物理蒸着法に比べて、室温環境下での簡便な溶液プロセスである点は、将来の大規模なロールツーロール製造設備への統合を容易にする。
ナノスケールの物理メカニズム：イオンの動きを束縛するアンカー
散布された金ナノ粒子がデンドライトの成長を食い止めるメカニズムは、電荷の再分配とイオン拡散の動的な制御という二つの物理的プロセスによって説明される。研究チームは、有限要素法を用いたシミュレーションと、量子力学に基づく密度汎関数理論計算を駆使して、このナノレベルの現象を詳細に解析した。第一のメカニズムは、局所的な電場の均一化に見出される。金は亜鉛に比べて電気伝導率が著しく高いため、表面に一定の間隔で配置された金ナノ粒子は、亜鉛表面の微小な突起部による電場の偏りを即座に補正する。亜鉛イオンが特定の突起部に集中して降り注ぐのを防ぎ、イオンの流れを表面全体に均一に分散させるマイクロポンプのような働きをもたらす。
第二のメカニズムは、亜鉛原子の表面拡散に対する強力な抑制効果である。電解液から電子を受け取って吸着した亜鉛原子が、金属表面を平面方向に動き回り、特定の場所に集まって塊になる現象がデンドライトの起点となる。密度汎関数理論計算の結果、金ナノ粒子の近傍では亜鉛原子の吸着エネルギーが未処理の亜鉛表面に比べて著しく低くなり、より強く安定して吸着することが判明した。高い親和性を持つ金ナノ粒子は、亜鉛イオンにとって非常に魅力的な核生成の着地点となるのである。

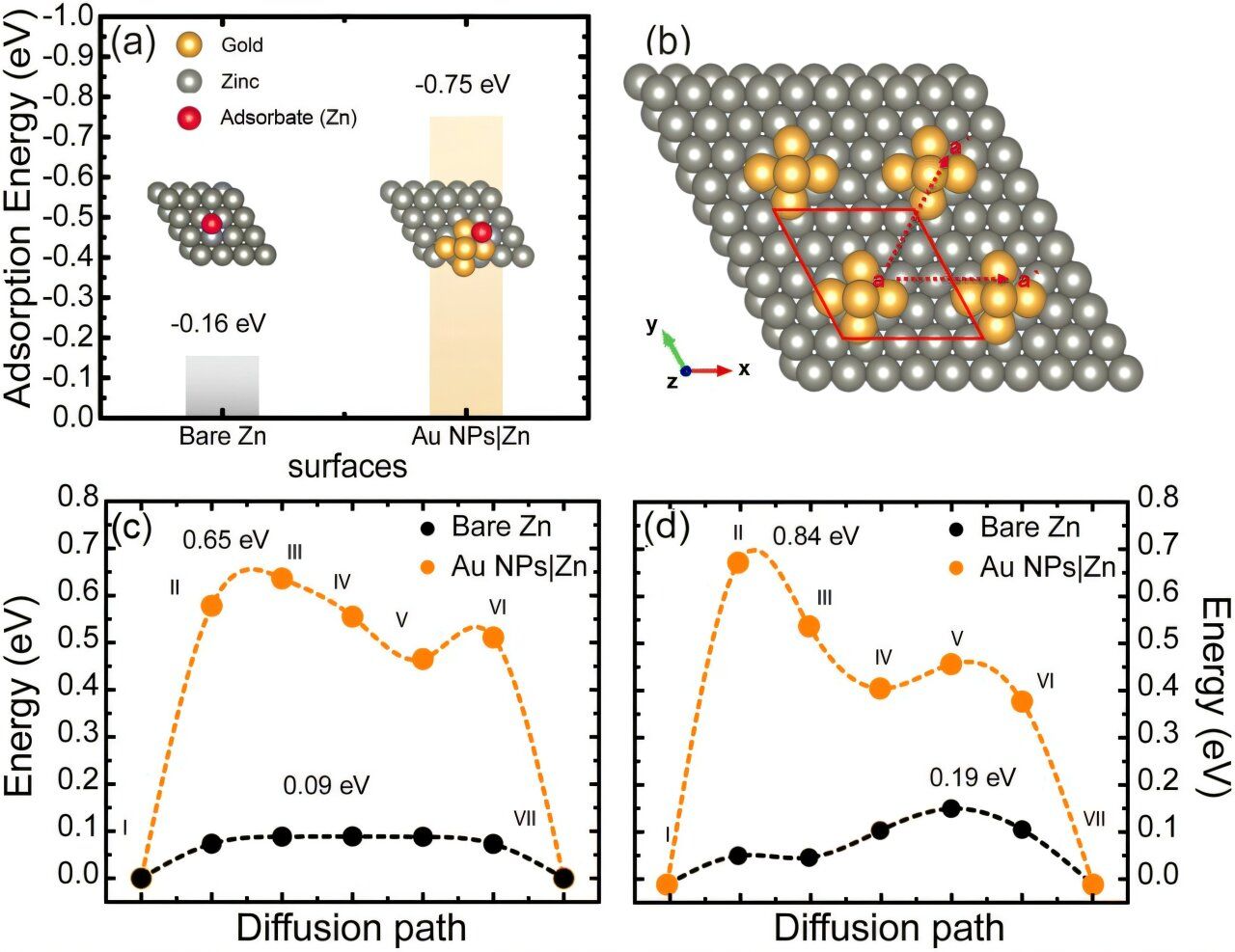

未処理の亜鉛表面では、亜鉛原子が表面を水平方向に移動するためのエネルギー障壁が0.09電子ボルトから0.19電子ボルトと非常に低く設定されている。原子が氷の上を滑るように容易に移動して一箇所に集積しやすい状態を意味する。対照的に、金ナノ粒子が存在する表面では、この水平方向の移動に対するエネルギー障壁が0.65電子ボルトから0.84電子ボルトへと急激に跳ね上がる。着地した亜鉛原子に対して金ナノ粒子が強力なアンカーとして働き、表面を自由に動き回ることを物理的に束縛する。平面方向の移動を封じ込め、無数の金ナノ粒子を起点として垂直方向に均一に積層を開始させることこそが、デンドライト形成を根本から防ぐ最大の鍵となっている。
超高輝度X線が捉えた真実：微小粒子の精密なマッピング
極めて希薄な濃度で分布するナノ粒子の存在を証明し、その結晶構造や空間的配置を正確にマッピングすることは、現代の材料科学における高度な分析技術をもってしても困難を極める。電極表面に存在する金の量は全体積のほんのわずかであり、一般的な電子顕微鏡や実験室レベルのX線回折装置では、厚い基板である亜鉛が発する強烈なシグナルにかき消されてしまう。研究チームはこの分析上の壁を突破するため、カナダのサスカチュワン大学に拠点を置く国家研究施設であるCanadian Light Sourceを活用した。
シンクロトロン加速器が生み出す超高輝度のX線は、物質の極めて微細な構造を非破壊で高い感度で探る能力を持つ。研究チームは、X線を電極表面に対して極めて浅い角度で入射させる斜入射広角X線散乱という高度な測定手法を用いた。基板からの干渉を最小限に抑え、表面に存在する微細な金ナノ粒子の結晶構造シグナルを明確に捉えることに成功したのである。
Turak准教授は、表面の物質量が少なすぎるため他の手段で特性を評価するのはほぼ不可能に近い状態だったが、Canadian Light Sourceの強力なシグナルにより、金粒子が確かにそこに存在し、表面のどこに配置されているかを確証できたと説明している。この極めて精密な分析により、意図した通りの孤立した均一なナノ粒子配列が形成されていることが裏付けられ、理論計算と実際の電気化学的挙動を結びつける確固たる物的証拠となった。X線光電子分光法による追加の分析では、ミセルを除去するためのプラズマ処理が、亜鉛表面の自然酸化膜を高品質な酸化亜鉛層へと改質し、亜鉛の均一な析出をさらに助ける相乗効果を生んでいることも確認されている。
圧倒的な耐久性と製造コストの大幅な削減
この精密なナノスケールの界面制御がもたらす性能の向上は、実機の電池評価テストにおいて鮮明な数値として示された。対称セルを用いた電流密度0.25 mA/cm2の長期サイクル試験において、未処理の亜鉛セルはデンドライトの成長による内部ショートのため、わずか118時間で致命的な故障に至った。対照的に、金ナノ粒子処理を施したセルは、充放電間の電圧差を約54 mVという低い水準で安定して保ったまま、6962時間にわたって動作し続けた。未処理の電池に比べて約58.7倍の寿命延長を達成している。過去の研究で報告されている、亜鉛表面を厚さ100ナノメートルの金膜で完全にスパッタリングした電池の寿命向上が約21.7倍に留まっている事実を踏まえると、隙間なく覆うよりもまばらに配置する空間設計のアプローチがいかに優れているかが明確に示されている。
高電流密度となる5 mA/cm2の過酷なテストにおいても、未処理の亜鉛が11時間で故障したのに対し、金ナノ粒子処理電極は530時間という顕著な安定性を示した。商用の酸化バナジウム正極と組み合わせたフルセル試験でも、充放電効率が全体の平均で99.7パーセントという高い数値を維持し、長期サイクルにおける容量低下が大幅に抑制されることが確認された。交流インピーダンス測定における緩和時間分布の分析を通じ、金ナノ粒子が界面の電荷移動抵抗を顕著に低下させ、反応の遅れを解消している物理的根拠も提示されている。
実用化に向けて最大の障壁となる製造コストに対する懸念にも、本手法は明確な回答を提示している。電極表面のわずか数パーセントにナノ粒子を散布するだけであるため、必要となる金の絶対量は極端に少ない。研究チームの試算によれば、実験室規模での電極面積2平方センチメートルあたりの金材料費は約0.000283米ドルに過ぎない。過去の研究で用いられた連続的な金コーティングの約100分の1のコストに相当する。電池の大規模な製造プロセスに適用した場合、電池容量1キロワット時あたりの電極材料コストは33米ドル未満に収まると推定され、次世代水系電池における厳しい目標コストの半分以下に達する見込みである。
次世代エネルギーグリッドへの展望
コンコルディア大学の研究チームが示したアプローチは、二次電池の界面工学における新しいパラダイムを提示している。高価な材料を大量に消費して物理的な厚い防壁を築く従来の手法から離れ、ナノスケールの空間的な配置設計によってイオンの微視的な振る舞いを精密にコントロールするという革新的な発想転換である。デンドライトの制御という長年の難題を、コスト効率に優れた手法で克服する道筋が見えたことで、安全性と低コストを両立する水系亜鉛電池が大規模エネルギー貯蔵システムとして実社会に実装される未来が現実味を帯びてきた。この大容量バッテリーインフラが送電網に統合されれば、再生可能エネルギーの余剰電力を効率的かつ安全に蓄え、天候や時間帯に関わらず安定した電力を供給するクリーンエネルギー社会の基盤が大きく強化される。
研究チームは現在、この独自のナノ粒子コーティング技術を応用し、正極から移動してくるイオンのみで充放電を行う次世代のアノードフリー電池に向けた銅電極の開発を推し進めている。極小の金ナノ粒子が切り拓いたこのブレイクスルーは、エネルギー貯蔵の領域に留まらず、高感度センサーや高効率な光電子デバイスなど、高度な界面制御を必要とする幅広い最先端テクノロジーの進展を加速させる強力な原動力となっていくはずである。
論文
- Journal of Materials Chemistry A: Sparse Au nanoparticle arrays modulate Zn nucleation pathways and ion transport: a mechanistic approach to dendrite-free aqueous battery cycling
参考文献
