2025年12月、インドの電子工学および半導体産業において歴史的なマイルストーンとなる発表が行われた。インド電子情報技術省（MeitY）傘下の先端コンピューティング開発センター（C-DAC）は、完全国産設計によるデュアルコアRISC-Vマイクロプロセッサ「DHRUV64」を正式に公開した。

一見すると、動作クロック1.0GHz、28nmプロセスというスペックは、世界最先端のナノメートル競争の中では控えめな数値に映るかもしれない。しかし、このチップの本質的な価値は「処理速度」そのものにはない。これは、インドが長年依存してきた海外技術からの脱却を図り、国家としての「戦略的自律性」を確保するための極めて重要な布石だからだ。

AD

DHRUV64の技術的解剖：成熟技術と最新アーキテクチャの融合

まず、公開されたDHRUV64の仕様を客観的に整理し、その技術的な立ち位置を明確にしよう。

基本スペックとアーキテクチャ

  • 名称: DHRUV64
  • 開発: C-DAC（Centre for Development of Advanced Computing）
  • アーキテクチャ: RISC-V（64-bit）
  • コア構成: デュアルコア（2コア）
  • 動作周波数: 1.0 GHz
  • 製造プロセス: 28nm
  • パッケージ: FCBGA（Flip Chip Ball Grid Array）
  • 主な機能: スーパースカラー実行、アウトオブオーダー実行（Out-of-Order Processing）

「28nmプロセス」の意図的な選択

AppleやNVIDIAが採用する3nmや2nmといった最先端プロセスと比較して、28nmは「旧世代」と言えるだろう。しかし、産業用・組み込み用プロセッサにおいて、28nmは現在でも「スイートスポット」と呼ばれる極めて重要なノードだ。

  1. コストと歩留まり: 製造コストが安く、技術が枯れているため歩留まり（良品率）が非常に高い。
  2. 耐久性と信頼性: 最先端プロセスに比べ、物理的な堅牢性や温度変化への耐性を確保しやすい。
  3. 市場需要: IoTデバイス、自動車の制御系、産業用ロボット、スマートメーターなど、世界の半導体需要の相当数は、依然としてこの「レガシーノード」が支えている。

C-DACが最初の量産フェーズとして28nmを選択したことは、実験的な性能追求ではなく、「実際に使える製品」として市場投入し、商業的・産業的エコシステムを確実に構築しようとする現実的な戦略と分析できる。

設計の高度化：アウトオブオーダー実行

注目すべきは、DHRUV64が「アウトオブオーダー実行」をサポートしている点だ。これは、プログラムの命令順序にとらわれず、実行可能な命令から先に処理することで効率を高める技術である。単純なマイクロコントローラレベルを超え、Linuxなどの汎用OSを快適に動作させるための現代的なプロセッサ設計能力が、インド国内で確立されていることを示唆している。

なぜ「RISC-V」なのか：ライセンスフリーが生む戦略的価値

インド政府が推進する「Digital India RISC-V (DIR-V)」プログラムの中核にあるのが、オープンソースの命令セットアーキテクチャ（ISA）であるRISC-Vの採用だ。ここには、単なる技術的な好みを超えた、明確な経済的・安全保障的な動機が存在する。

Arm依存からの脱却と「BOMコスト」の削減

現在、スマートフォンやIoT機器の多くはArmアーキテクチャを採用しているが、これには多額のライセンス料が必要となる。RISC-Vはオープンソースであり、ライセンス料が不要だ。
インドのような、価格競争力が極めて重要な巨大市場において、チップ単価（Bill of Materials）からライセンスコストを排除できることは、最終製品の価格を下げる上で決定的なアドバンテージとなる。

「キルスイッチ」なきセキュリティ

独自のプロセッサ開発には「セキュリティ」の側面が強く影響している。海外製のプロセッサやクローズドなファームウェア（バイナリブロブ）には、理論上、製造元や外国政府がアクセス可能なバックドアや、遠隔で機能を停止させる「キルスイッチ」が存在するリスクが拭えない。
DHRUV64は設計レベルからインド国内（C-DAC）で管理されているため、防衛システム、宇宙開発、重要インフラ（電力網や通信網）において、「中身が完全に把握できている」という絶大な信頼性を提供する。これは、国家安全保障の観点から代えがたい価値である。

AD

市場投入とエコシステム：現実的なアプリケーション

C-DACはDHRUV64のターゲットとして以下の分野を挙げている。

  • 5Gインフラ: 通信基地局の制御ユニット等
  • 自動車システム: インフォテインメントやボディ制御
  • 産業オートメーション: 工場のロボット制御、PLC
  • IoT: スマート家電、センサーハブ

報道やアナリストの反応を見ると、このチップが直ちにQualcommやIntelのハイエンド製品と競合するわけではないことは明白だ。しかし、Raspberry Piのようなシングルボードコンピュータや、特定の産業用コントローラのリプレイス需要としては十分な性能を持っている。

インドは世界のマイクロプロセッサの約20%を消費する巨大市場である。政府調達や公共インフラプロジェクトにおいて、優先的に国産チップ（DHRUV64等）の採用を義務付ける「バイ・インディア」政策が適用されれば、初期の需要は十分に確保されるだろう。

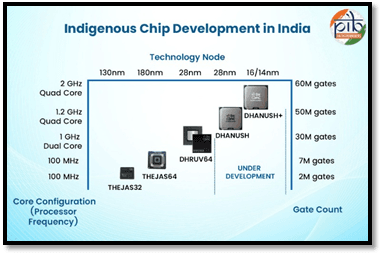

ロードマップ：DHANUSHとDHANUSH+への進化

DHRUV64は終着点ではなく、出発点に過ぎない。公開されたロードマップによれば、より高性能なSoC（System on Chip）の開発が進行中である。

  • DHANUSH64:
    • クアッドコア（4コア）
    • 1.2 GHz
    • 28nmプロセス
  • DHANUSH64+:
    • クアッドコア
    • 2.0 GHz
    • 16nm / 14nmプロセス

DHANUSH64+において、14nm/16nm世代への移行と2.0GHzへの到達が計画されている点は注目に値する。このレベルに達すれば、ミッドレンジのスマートフォンや、より高度なエッジAI処理に対応可能な領域に入ってくる。インドは段階的に技術の階段を上り、数年以内には世界の中価格帯半導体市場において無視できないプレイヤーとなる可能性がある。

AD

ファブとエコシステムの成熟

DHRUV64の発表は成功だが、課題も残されている。

  1. 製造拠点（Fab）の問題:
    設計はインド国内だが、製造（Fabrication）については、過去の事例（THEJAS32はマレーシアのSilterraで製造）や国内ファブ（SCL Mohaliは180nm等の旧世代が中心）の現状を鑑みると、28nmの量産は当面の間、海外ファウンドリに依存する可能性が高い。真の「自立」には、Tata Electronicsなどが進める国内半導体工場の稼働が待たれる。
  2. ソフトウェアエコシステム:
    ハードウェアがあっても、コンパイラ、ドライバ、OSの最適化が進まなければ普及しない。C-DACは開発ボードやツールチェーンの提供を約束しているが、開発者コミュニティをどれだけ巻き込めるかが鍵となる。
  3. 電力効率の透明性:
    初期の報道では消費電力（TDP）に関する詳細なデータが不足している。モバイルやIoT用途ではワット当たりの性能が重要視されるため、今後のベンチマークデータが待たれる。

半導体主権に向けた確かな一歩

DHRUV64は、単なる「1GHzのチップ」として評価されるべきではない。それは、インドが「半導体の消費国」から「設計・開発国」へと脱皮しようとする国家意志の結晶である。

地政学的な緊張が高まり、半導体が戦略物資として扱われる現代において、自国で制御可能な演算能力を持つことは、核開発や宇宙開発に匹敵する意味を持つ。インドのこの動きは、グローバル・サウスの国々が独自の技術基盤を持ち始めるという、テクノロジー業界の勢力図の変化（パラダイムシフト）を象徴していると言えるだろう。
