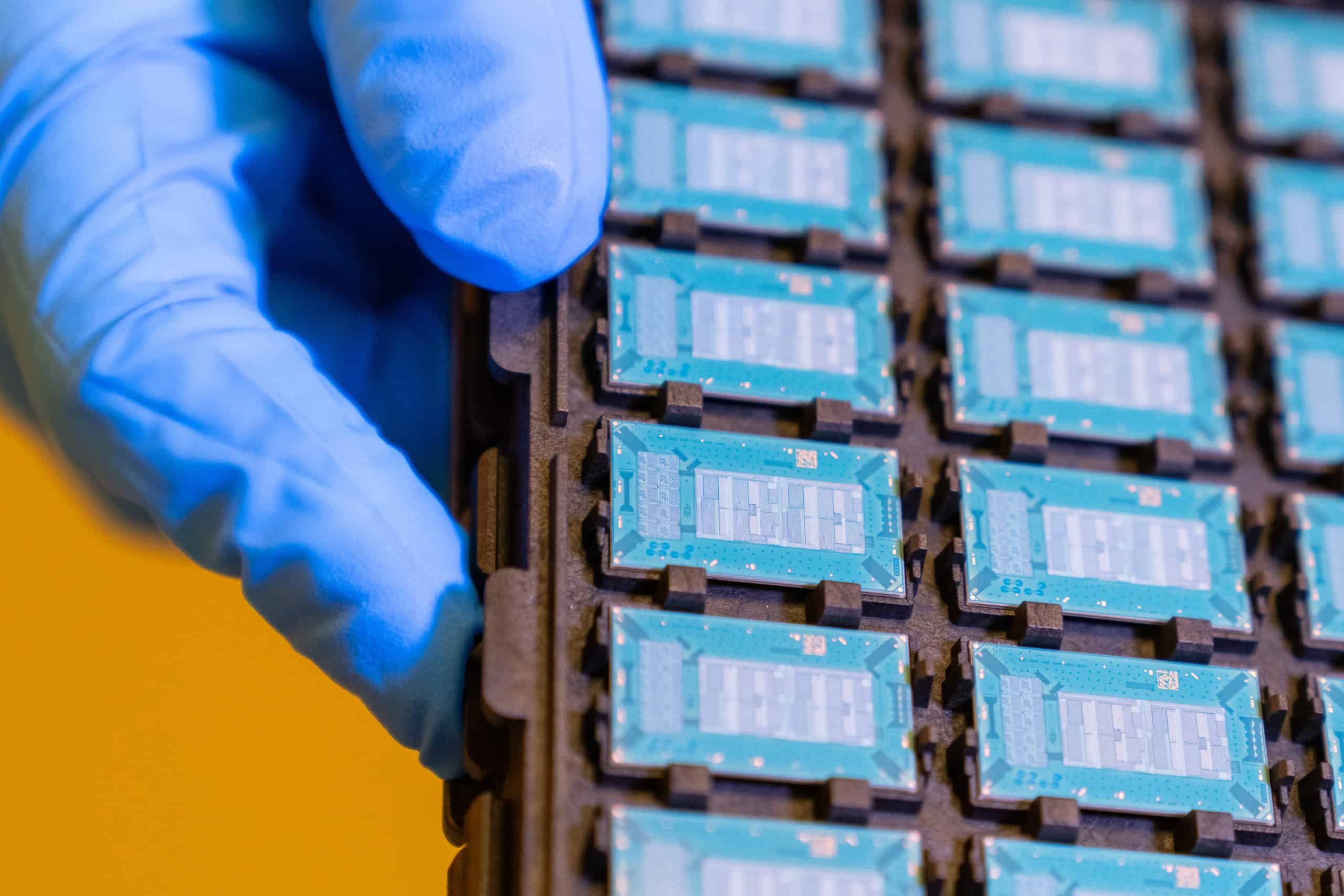

半導体業界の巨人、Intelが長年研究開発を主導してきた次世代技術「ガラス基板」に関する戦略を大きく転換させるというニュースが報じられている。韓国メディアETNewsによると、Intelが自社生産路線から一転、保有する技術のライセンス供与を開始したとのことだ。この動きは、AI時代の半導体性能を飛躍的に向上させる切り札と目されるガラス基板市場のパワーバランスを大きく揺るがし、先行する韓国企業に未曾有の好機をもたらす可能性がある。一体Intelの狙いは何なのか。そして、この地殻変動は市場にどのような影響を与えるのだろうか。
Intelの衝撃的な戦略転換：自社開発からの撤退とライセンスビジネスへの移行
今回のニュースは、8月21日に韓国ETNewsによって最初に報じられた。業界関係者の話として、Intelが保有する半導体ガラス基板関連の特許技術ライセンス供与に向けて、複数のガラス基板メーカーや素材・部品・装置（後工程）サプライヤーと協議を開始した、というのだ。これは、これまで自社での研究開発と2030年頃の量産化を目指してきたIntelの従来方針とは180度異なる動きである。
Intelは、見返りとしてロイヤリティを受け取る形で、一定の期間と条件下で他社が自社の技術を使用することを許可するビジネスモデルを検討しているという。この戦略転換は、Intelがもはやガラス基板の「製造者」として市場に君臨するのではなく、技術を提供する「ライセンサー」、あるいは他社から製品を調達する「顧客」へとその立場を変える可能性を強く示唆している。
この動きの背景には、Intelが直面する厳しい経営環境がある。同社は昨年、188億ドルもの損失を計上し、1986年以来初の年間赤字に陥った。これを受け、会社全体で大規模な組織再編とコスト削減を断行中であり、CPUやファウンドリ（半導体受託製造）といった中核事業への「選択と集中」を迫られている。BusinessKoreaはさらに踏み込み、Intelがガラス基板の研究開発（R&D）自体を停止したと報じており、今回の動きが単なる戦略転換に留まらない、事業からの事実上の撤退である可能性も示唆されている。
巨額の投資が必要となるガラス基板の自社での量産化を一旦断念し、これまで蓄積してきた300件以上もの核心特許を知的財産として収益化する。これは、苦境に立つ巨人Intelが下した、極めて現実的な経営判断であると分析できる。
なぜ「ガラス基板」が次世代半導体の鍵なのか？
そもそも、なぜこれほどまでにガラス基板が注目されているのだろうか。現在の半導体パッケージングでは、主に樹脂（プラスチック）製の基板が使われている。しかし、AIの進化に伴い、GPU（画像処理半導体）やHBM（高帯域幅メモリ）といった複数の高性能チップを一つのパッケージに収める「アドバンスト・パッケージング」の重要性が増す中で、従来の樹脂基板はその性能限界を露呈し始めている。
ここで登場するのがガラス基板だ。ガラス基板は、従来の基板に比べて主に3つの大きな利点を持つ。
- 優れた熱耐性と剛性: 高性能チップは大量の熱を発するが、ガラスは熱による変形（反り）が非常に少ない。これにより、より多くのチップをより精密に実装できる。
- 卓越した平坦性: 表面が極めて滑らかであるため、より微細な回路パターンを形成することが可能になる。これは、チップ間のデータ伝送路をさらに高密度化・短縮化し、信号の遅延を減らす上で決定的に重要だ。
- 高い寸法安定性: 大面積化しても特性が安定しており、より大きなパッケージを作成できる。これにより、将来的にはさらに多くのチップを統合したスーパーチップの実現も視野に入る。
SKC（韓国の化学素材メーカー）によれば、ガラス基板を採用することで、従来のシリコンインターポーザ（チップ間を接続する中継基板）と比較して、チップの処理速度を最大40%、電力効率を40%以上も改善できる可能性があるという。まさに、AI半導体の性能を次の次元へと引き上げるゲームチェンジャーなのだ。
市場への二重のインパクト：「加速」か「停滞」か、交錯する観測
Intelの戦略転換は、ガラス基板市場の未来に「光」と「影」の両側面を投げかけている。
光：市場のオープン化と商用化の加速
最もポジティブな側面は、Intelが独占的に保有してきた膨大な特許ポートフォリオが市場に開放される可能性が出てきたことだ。これにより、Samsung Electro-MechanicsやLG Innotekといった後発企業は、開発のショートカットが可能となり、技術開発のスピードが飛躍的に向上するかもしれない。
さらに重要なのは、Intelが「製造の競争相手」から「巨大な潜在顧客」へと変わる点だ。AMD、Broadcom、Nvidia、Amazonといった主要テック企業が既にガラス基板の採用を検討している中、Intelもこの潮流から取り残されるわけにはいかないだろう。自社生産を断念した以上、外部からの調達は必然となる。これは、量産化で先行するAbsolics（SKCの子会社）や、開発を進めるSamsung Electro-Mechanicsにとって、巨大なビジネスチャンスの到来を意味する。リーダーの戦略転換が、結果的に市場全体の立ち上がりを促進するという見方だ。
影：リーダー不在による市場立ち上がりの遅延懸念
一方で、懸念の声も根強い。BusinessKoreaは、業界の先駆者であったIntelが開発から手を引くことで、ガラス基板の商用化が予想以上に遅れるのではないか、という懸念を報じている。特に、Intelからの受注を期待してガラス基板関連事業に参入した韓国の装置メーカーにとっては深刻な問題だ。ある装置メーカー関係者は、「今年後半に期待されていたガラス基板装置の発注が遅延する可能性が高い」と述べ、受注の干ばつが長期化することへの不安を隠さない。
リーダーが牽引力を失うことで、市場全体のモメンタムが低下するリスクは否定できない。Intelの動向を窺っていた他のチップメーカーが、採用に対して慎重な姿勢に転じる可能性もゼロではないだろう。
覇権争いの主戦場へ：韓国勢の現在地と千載一遇の好機
Intelの事実上の「降壇」により、ガラス基板市場の覇権争いは新たな局面を迎えた。その中心にいるのが、技術開発で先行する韓国企業だ。
- Absolics (SKC子会社): 現在、最も商用化に近いと目されるプレイヤー。米ジョージア州に建設した工場では既に試作品の生産を開始しており、その年間生産能力は12,000平方メートルに達する。同工場は米国のCHIPS法に基づき、韓国企業として初めて7,500万ドルの支援パッケージ（うち4,000万ドルは補助金）を獲得するなど、国家的な後押しも受けている。現在、複数の顧客と製品認定プロセスを進めており、年内の量産準備完了を目指している。ただし、Korea Heraldは専門家の声として、顧客認定の開始を発表してから1年以上経過しても具体的な結果が公表されていない点を指摘しており、量産へのハードルが依然として存在することも示唆される。
- Samsung Electro-Mechanics: Samsungグループもこの巨大な潮流に乗り遅れるつもりはない。Samsung Electronicsが2028年までの先端半導体へのガラス基板採用を計画していると報じられており、グループ企業であるSamsung Electro-Mechanicsがその開発を担う。世宗市の工場にパイロットライン（試験生産ライン）を設置し、今年の第2四半期には最初の試作品を生産する計画だ。グループ内での垂直統合モデルを構築できれば、その競争力は絶大なものになるだろう。
- LG Innotek: 後発ながらも、独自の戦略で市場参入を狙う。同社のCEOは「北米の主要顧客」との戦略的パートナーシップを強調しており、特定の巨大顧客との緊密な連携を通じて差別化を図る構えだ。亀尾市の工場にパイロットラインを建設中で、年内の試作品生産開始を計画している。
Intelの戦略転換は、これら韓国勢にとって明らかに追い風だ。最大の競争相手が市場から去り、代わりに最大の顧客候補として現れたのだから、これ以上の好機はない。まさに、ガラス基板市場の主導権を握るための号砲が鳴らされたと言えるだろう。
新たなゲームの始まり
Intelによるガラス基板技術のライセンス供与という決断は、この次世代技術市場の「パンドラの箱」を開けたのかもしれない。それは、Intelという絶対的なリーダーが支配する安定した（しかし閉鎖的な）世界から、技術力、生産能力、そして顧客を獲得する戦略を持つ者すべてに覇権のチャンスがある、オープンで流動的な競争時代への移行を意味する。
短期的には、リーダーの不在による市場の混乱や立ち上がりの遅れが懸念されるかもしれない。しかし長期的に見れば、Intelの特許が市場に流通し、競争が促進されることで、技術革新は加速し、最終的にはガラス基板の普及が早まる可能性が高い。
今後の焦点は、まず最有力候補であるAbsolicsが、顧客認定の壁を突破し、安定した量産体制を確立できるかどうかに集まる。そして、巨大なエコシステムを背景に持つSamsungが、どれほどのスピード感で技術をキャッチアップし、市場に製品を投入してくるか。Intelの戦略転換という激震は、半導体パッケージングの歴史における新たなチャプターの始まりを告げている。その最初のページを記すのは、果たしてどの企業なのだろうか。業界の視線は今、韓国の地へと熱く注がれている。
