人類の計算機科学は、電子をいかに狭い空間に閉じ込め、いかに速く走らせるかという終わりのない苦闘の歴史であった。シリコンという舞台で微小な電荷を操る技術は現代社会の繁栄を支えてきたが、いよいよ物理学の絶対的な壁が眼前に迫っている。極小の空間に密集した電子は膨大な熱を放ち、計算速度の向上は回線の抵抗によって上限を迎える。この窮地を脱するため、科学者たちは電子の代わりに「光」を情報の運び手とする次世代技術へと長年眼差しを向けてきた。光は互いに衝突せず、発熱を伴わずに驚異的な速度で空間を駆け抜ける。しかし、光をナノスケールのチップ上に縛り付け、思い通りに操縦し、その結果を再び電気データとして読み取る一貫した機構を構築することは、嵐の中で羽毛を特定の場所にピンポイントで着地させるほど困難な作業である。
オーストラリアのモナッシュ大学を中心とする国際研究チームは、この長年の難題に対する鮮烈な解答を示した。彼らは、物質の微視的な「谷」に宿る性質を利用し、情報の書き込みから物理的な輸送、さらには読み取りまでの全プロセスを、たった一つの微小な回路に封じ込めることに成功した。これは単なる一物理実験の成功報告ではない。巨大な冷却装置に縛られていた量子演算のアプローチを根底から覆し、スマートフォンの内部にすら搭載可能な「熱を持たない知能の基盤」を現実のものとする、記念碑的なブレイクスルーの記録である。
行き場を失う電子と熱の壁。AI時代の演算基盤が直面する物理的限界
情報の処理基盤は現在、マクロな視点から見て構造的な限界に直面している。現代の演算装置は、情報を電子の有無に基づくスイッチングで処理し続けている。膨大なパラメータを持つ人工知能の大規模言語モデルが幾何級数的に成長を続ける中、データセンターが消費する電力は一つの国家のそれを凌駕する勢いで増加している。微細化の極限である数ナノメートルの領域では、量子トンネル効果によって電子が隣の回線に漏れ出し、莫大な熱エネルギーとして損失されてしまう。NVIDIAをはじめとする半導体の巨人が供給する最先端のGPUは、今やその演算能力と同等以上の冷却システムをシステム全体に要求している。
この物理的な障壁を迂回する極めて合理的な概念が、光を利用した演算体系への移行である。光子は電荷を持たず、相互作用をほとんど起こさないため、並列にいくつもの信号を同時に送ることが可能だ。すでに通信の領域では光ファイバーが世界を網羅しているが、それをチップの内部の演算システムにまで持ち込もうとすると、致命的なパラドックスが生じる。既存の光回路は「データ伝送の土管」としては優秀でも、光自身に量子的な演算をさせる能力を持たない。一方で、演算能力に特化した量子コンピューターは、超伝導クーパー対などの繊細な状態を維持するために、絶対零度近くまでチップを隔離する巨大な希釈冷凍機を必要とする。
「室温で動き、かつチップ上で量子的な並列処理を完結させる」。この相反する要求を満たすデバイスの実現は、長年の学術的な空白地帯として残されていた。
谷に情報を隠す暗号。遷移金属ダイカルコゲナイドが拓くバレートロニクス
この限界を突破する鍵として数年前から注目を集めてきたのが「バレートロニクス」と呼ばれる新しい概念である。電子は質量や電荷、自転に相当するスピンといった性質を持つが、特定の結晶構造の中ではそれらとは全く別の自由度が出現する。エネルギーの分布が山脈のような起伏を持ち、電子はその最低状態である「谷（バレー）」に落ち込むのである。
今回の研究で主役を担う二硫化タングステン（WS2）などの遷移金属ダイカルコゲナイド（TMDC）と呼ばれる原子数個分の厚さしかない2次元材料では、結晶の幾何学的な非対称性により、右側の谷と左側の谷（K谷とK'谷）が明確に区別可能な状態で存在する。この二つの谷は、右回りと左回りの円偏光という異なる回転を持つ光と密接に結びついている。右回りの光を照射すれば右の谷にいる電子が反応し、左回りの光ならば左の谷の電子が応答する。
これを利用すれば、従来の電荷の有無に代わり、電子がどちらの谷にいるかという空間的な状態を0と1の変数に置き換えて計算を行うことが可能になる。これまでの研究でも、巨大な光学定盤の上にレンズ群を並べ、空間を飛び交う光を捕捉することで谷の情報を読み取ることは達成されていた。しかし、生成された光を極小のチップ上で自律的に振り分け、その先で電気信号として検知するシステムを構築することは、微小空間での光の波面制御が極めて難しいため絶望視されていた。
アモルファスシリコンの分水嶺。ナノスケールの幾何学が仕掛ける波面制御のトリック
モナッシュ大学のDr. Chi LiとDr. Haoran Ren率いる研究チームは、異なる特性を持つ素材を緻密に積み上げるスタッキング・アプローチによってこの常識を打ち破った。

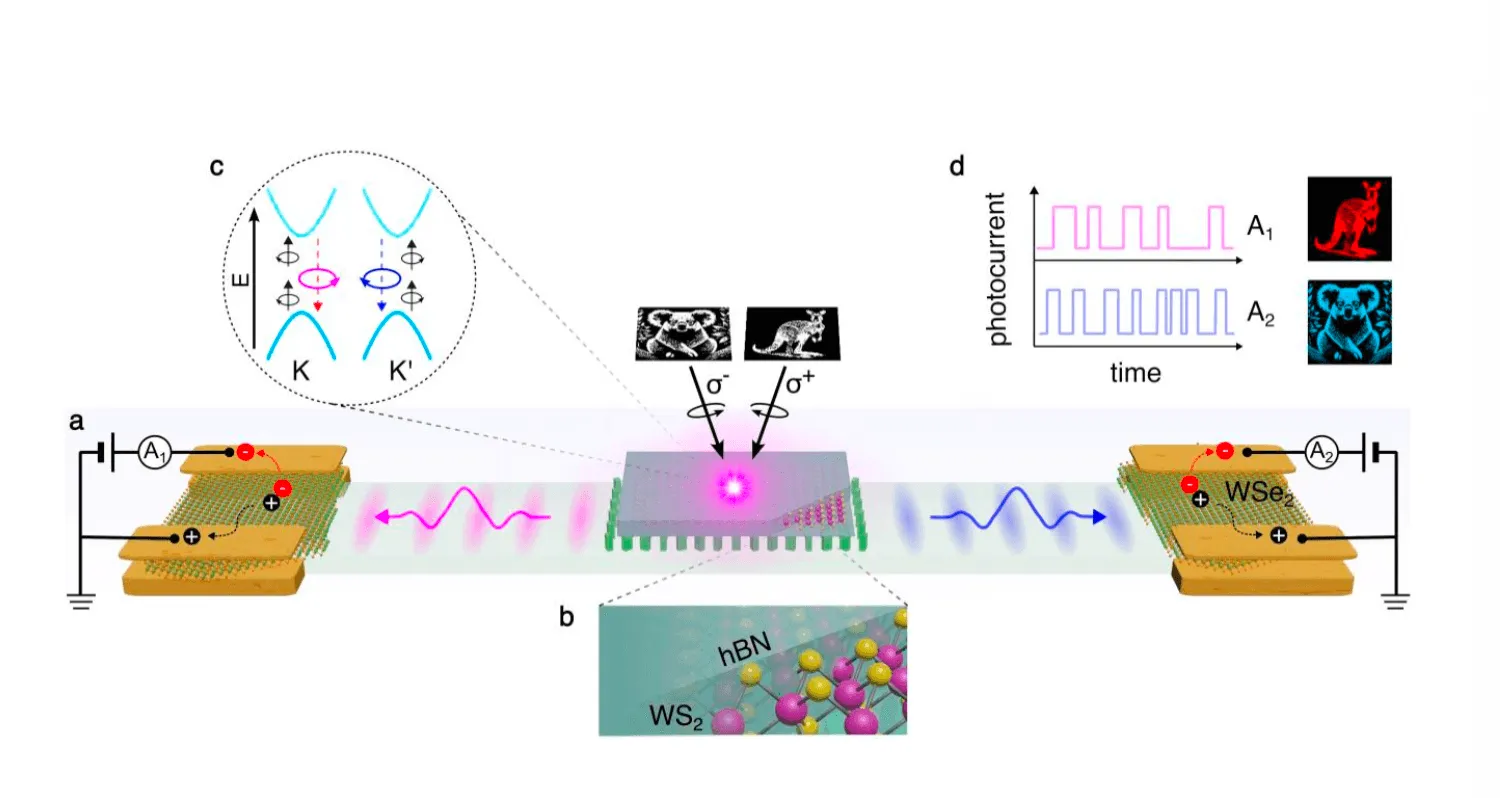

第一の層は、六方晶窒化ホウ素（hBN）という絶縁性の保護膜に挟まれた二硫化タングステン（WS2）の極薄フィルムである。波長1240 nmの赤外線レーザーをこの層に照射すると、非線形光学効果（第2次高調波発生：SHG）によって、波長が半分の620 nmである可視光線が生み出される。この発光強度は照射するレーザーパワーの2.05乗に比例して非線形に増加し、照射光の回転方向に応じて生成される光のキラリティが厳密に決定される。長波長のポンプ光から短波長の信号光を生成するこのプロセスは、後段のノイズ除去において決定的な意味を持つ。
最大の技術的飛躍は、その直下に配置された第二の層、アモルファスシリコン製のメタサーフェスに隠されている。この構造は、光の波長よりもはるかに小さい微小なナノピラー（柱）が計算し尽くされた角度で並べられた人工的な地形である。光の発信源であるWS2とこのメタサーフェスの距離が80 nm以下に保たれているとき、光の波はメタサーフェスの構造と強烈な相互作用を起こす。
右回りの光がこのメタサーフェスに降り注ぐと、幾何学的な位相のズレ（パンチャラトナム・ベリー位相）が意図的に生じ、光は交差点のレールを切り替えるように右方向の導波路へと押し流される。逆に左回りの光が来れば、全く同じ構造物が今度は光を左方向へと弾き出す。波の山と谷のタイミングをナノピラーの傾きによって人為的にずらすことで、光が自ら曲がっていくように仕向けるのである。この分水嶺のような仕組みにより、光の向きを変えるためのレンズを一切使わずに、0.97という極めて高い偏光選択性で光の経路を決定することに成功した。
光のふるいと電気の翻訳。バンドギャップが実現するノイズレスな終着点
振り分けられた光は窒化ケイ素（Si3N4）の導波路を滑るように進み、最終地点である第三の層に到達する。ここには二セレン化タングステン（WSe2）を用いた光検出器が待ち構えている。
この検出器の洗練された点は、素材の持つバンドギャップを一種の「光のふるい」として機能させている点にある。情報処理の邪魔となる元の1240 nmの巨大なポンプ光は、エネルギーが低いためにこのふるいをすり抜けてしまい一切感知されない。特定の高さ以上の波だけを乗り越えさせる防波堤のように、バンドギャップ以上のエネルギーを持つ620 nmの信号光のみが電子と正孔のペアを生み出し、光電流という電気データへ翻訳されるのである。
このシステムにおいて、極低温環境を要求する特殊な機材は一切登場しない。すべてのプロセスが室温のシリコン基板上で完結していることは、実用化に向けた計り知れないアドバンテージとなる。
| 比較項目 | 既存の光ベース情報処理 (Free-space Optics) | 本研究のバレートロニクス回路 (On-chip VMP) | 競合する超伝導量子チップ |
|---|---|---|---|
| 信号の生成・検出 | 巨大なレーザー光源と遠隔のレンズ群に依存 | ナノチップ上で発光・ルーティング・読み取りを完結 | 巨大な希釈冷凍機内にチップを物理隔離 |
| 情報の運び手 | 空間を飛ぶ光子 | バレー状態と紐づいたキラル光子 | クーパー対（超伝導電子） |
| 動作環境 | 室温（ただし巨大な光学設備が必要） | 室温（コンパクトなオンチップ） | 極低温（絶対零度付近でのみ動作） |
| 並列処理のメカニズム | 波長分割多重などが主流 | キラリティ（右回り/左回り）による自律的な経路分岐 | 量子もつれと重ね合わせ |
コアラとカンガルーの同時並列処理。混ざり合う光子が自律的に道を選ぶ瞬間

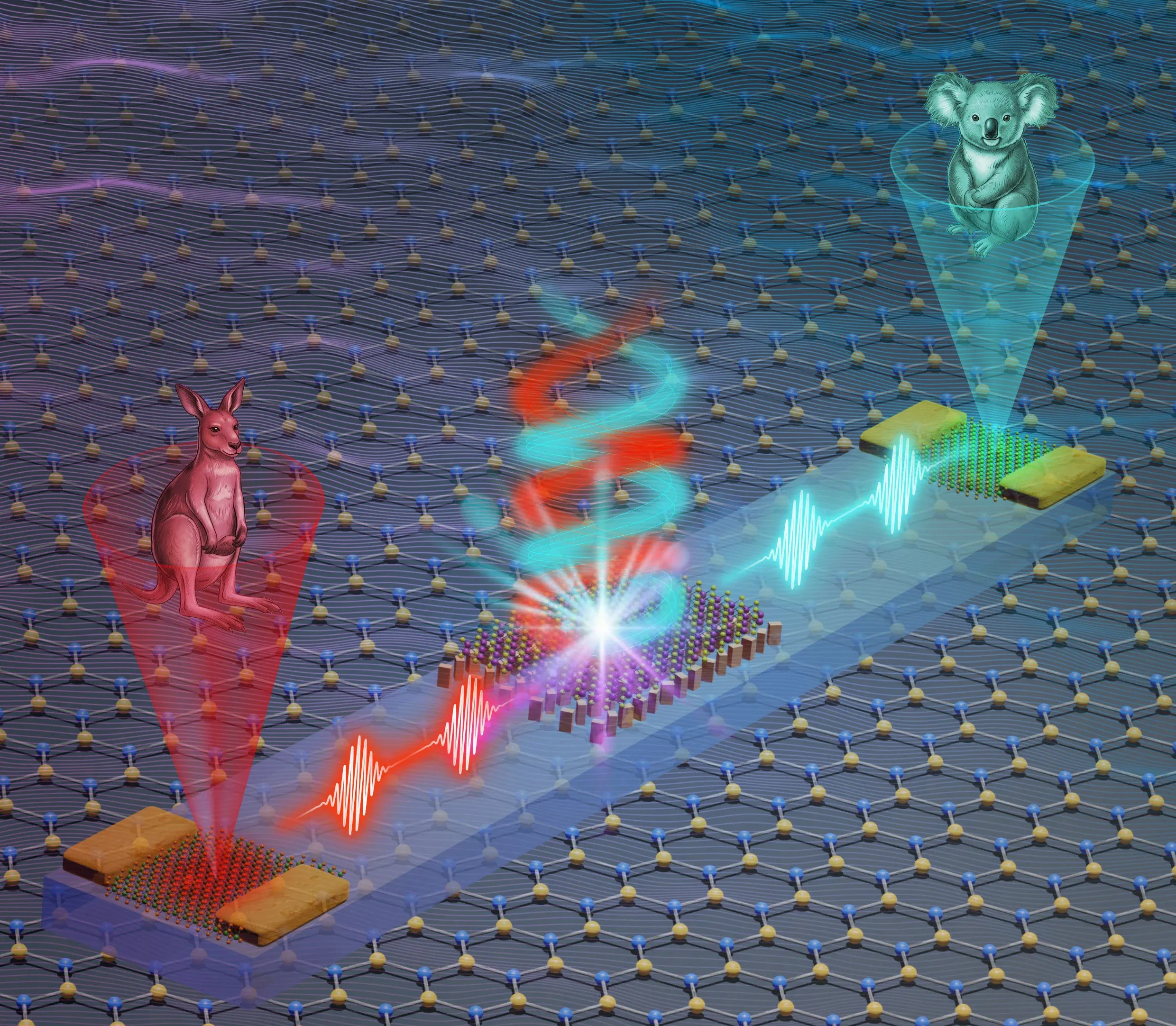

研究チームは、この回路の優位性を疑いの余地なく証明するため、直感的な実証実験を実施した。右回りの円偏光にコアラの画像を、左回りの円偏光にカンガルーの画像を（それぞれ256×256ピクセル）エンコードし、完全に混ざり合った状態のまま同時にチップの中央へと照射したのである。
結果は鮮やかであった。メタサーフェスは混ざり合った二つの信号を瞬時に解きほぐし、コアラの情報を右の検出器へ、カンガルーの情報を左の検出器へと運んだ。オンチップでの光電流偏光選択性は0.63（PD-1）と0.56（PD-2）を記録した。検出器から出力された微小な電流値を再構成すると、ノイズに埋もれることなく二つの動物のシルエットがはっきりと浮かび上がったのである。複数のデータストリームを物理的な経路の切り替えなしに、光の物理的な振る舞いだけで並列処理できることを明確に立証している。データ上には若干のダークピクセル（ノイズ）が見られたが、これはデジタル処理の段階で容易に排除可能な閾値内の揺らぎであった。
物理的接触の揺らぎと電子の罠。量産化へ立ちはだかる製造プロセスの壁
現在の段階でこのシステムが完全無欠の商業レベルに到達しているわけではない。論文の詳細なデータによれば、光検出器におけるソース・ドレイン電流は、光を遮断した後も完全には元の暗電流レベルに戻りきらない現象が確認されている。具体的には、20 Hzで駆動させた光チョッパーによるオン・オフの切り替えサイクルの中で、電流の減衰にわずかな遅延が生じていた。
研究チームはこの原因を、二次元材料を剥離して物理的に転写（ピッキング・アンド・プレース）するプロセスにおいて生じる、不完全な電気的接触や界面での電子トラップにあると分析している。手作業に近いラボレベルの転写プロセスでは、どうしてもナノスケールの歪みや不純物が混入する。しかし、これは光情報処理という物理現象そのものの欠陥ではなく、製造プロセスの洗練度に関する一時的な課題に過ぎない。今後、原子レベルでの大面積直接成長技術や電極形成技術が成熟すれば、このノイズは根本的に排除され、メガヘルツからギガヘルツ帯の超高速なスイッチングも視野に入ってくる。
熱を持たない知能の基盤へ。既存のサプライチェーンに接続される未来
モナッシュ大学によるこの完全統合型バレートロニクスチップの誕生は、次世代の演算アーキテクチャの歴史において強烈な転換点となる。
この技術が産業界にもたらすビジネス的インパクトは、単なる学術的ブレイクスルーの枠に収まらない。現在、IT業界を牽引する巨大企業たちは、量子的な並列計算能力を喉から手が出るほど欲している。IBMやGoogleが莫大な資金を投じて開発を進める超伝導量子チップは確かな進歩を見せているが、専用の巨大な希釈冷凍機というインフラ制約により、一般社会へ普及させるスケーラビリティの確保に苦戦しているのが実情である。一方で、インテルなどが推進するシリコンフォトニクスは既存の製造ラインを利用できるものの、あくまで古典的なデータの伝送路の域を出ていない。
これらに対して、モナッシュ大学のチームが示したアプローチは極めて現実的である。超薄型の量子材料（TMDC）とアモルファスシリコンを積層するこの構造は、現在の半導体ファウンドリが持つCVD（化学気相成長）などの既存プロセスと高い親和性を持っている。投資家やデバイスメーカーにとって、室温で動作するオンチップの光量子システムは、莫大なインフラ投資を要する極低温路線への一点賭けを避ける、極めて魅力的なゲームチェンジャーとなり得る。
電子の移動に伴う発熱と遅延という物理的制約から解放され、情報は光子の回転として無音のまま処理される。無骨な冷却タンクの中に鎮座する現在の量子デバイスの姿を過去のものとし、スマートフォンやエッジデバイスの内部にすら量子的な並列処理機構が組み込まれる未来への確かな道標が、この数ミリの基板の上に刻まれているのである。
