約80年前、ペンシルベニア大学のJ. Presper EckertとJohn Mauchlyは、真空管の中を飛び交う電子の群れを制御し、世界初の汎用電子計算機「ENIAC」を起動させた。人類はその瞬間から現在に至るまで、情報を処理するための媒体として「電子」に全幅の信頼を置き続けている。手の中に収まるパーソナルデバイスから、数兆規模のパラメータを学習し続ける巨大な生成AI基盤に至るまで、今日のあらゆるコンピューティングの根幹を担っているのは、シリコン回路の内部を這う電子の移動に他ならない。
しかし、この電子ベースのアーキテクチャは今、物理法則が突きつける厳格な限界に直面している。電子は質量と電荷を持つフェルミ粒子である。回路という障害物だらけの迷路を高速で移動させれば、当然のように電気抵抗が生じ、エネルギーはジュール熱へと変換される。人工知能の演算要求が指数関数的に肥大化する中、最先端のGPUクラスターから発生する膨大な熱は空冷の限界をとうに超え、巨大な液冷設備や莫大な消費電力をデータセンターに強いている。演算速度を上げれば熱で自壊し、冷却にエネルギーを割けば効率が落ちる。電子を主体とする限り、この排熱とエネルギー消費の螺旋から逃れる術はない。
この熱の呪縛から計算機科学を解放する手段として、長く期待を集めてきたのが「光（フォトン）」である。
すれ違う幽霊たちとシリコン回路のジレンマ
光ファイバーが世界中の海底を這い回り、インターネット通信の主役に躍り出た理由は明確である。光子は質量を持たず、電荷も帯びていない。そのため、情報に変換された光のパルスは、抵抗による発熱を伴うことなく、長距離を瞬時に移動できる。
だが、この「周囲と干渉しない」という性質は、論理演算を行う計算機の世界においては致命的な欠陥となる。コンピュータの中枢で行われているスイッチングや論理ゲートの基本は、ある入力信号が別の信号の経路を物理的・電気的に遮断あるいは開放するという相互作用にある。電子は互いの電荷によって強く反発し合うため、トランジスタのゲートに電圧をかければ電流の流れを容易に制御できる。ひるがえって光子はどうだろうか。光子同士は互いに干渉することなく、まるで交差点ですれ違う幽霊のように互いの体を通り抜けてしまう。
現在、産業界ではマッハ・ツェンダー干渉計（MZI）やマイクロリング共振器を用いた「シリコンフォトニクス」技術が実用化されつつある。しかし、これらは本質的に巨大な物理面積を必要とする。数ミリメートルに及ぶ光の経路をチップ上に敷き詰めなければならず、数十ナノメートル単位で集積されるトランジスタのような微細化は不可能に近い。
さらに深刻な課題がある。既存のシリコンフォトニクスは、光の波の性質を利用した線形な行列積演算には長けているものの、AIの意思決定の要となる「非線形演算（活性化関数）」を光のまま実行する術を持たない。そのため、結局は演算の途中で光信号を一度電気信号に変換し、電子回路上で非線形処理を行った後に再び光に戻すという妥協を強いられている。この「光電変換」の繰り返しによる時間的・エネルギー的オーバーヘッドが、光コンピューティング本来のポテンシャルを著しく削いでいるのだ。
光の圧倒的な速さと低損失、そして電子が持つ相互作用の強さ。この相反する二つの物理特性を極小の空間で両立させること。これが次世代AIハードウェアにおける最大の試練であった。この難題に対し、ペンシルベニア大学とモンタナ州立大学の物理学研究チームは、極限まで薄い半導体とナノスケールの光共振器を組み合わせることで鮮やかな解答を提示した。
| 比較項目 | 従来の電子計算チップ (CMOS) | 既存の光・電子ハイブリッドチップ | 本研究 (2Dポラリトン・ナノキャビティ) |
|---|---|---|---|
| 演算の主体 | 電子 (電荷をもつフェルミ粒子) | 光子 (線形) と電子 (非線形) の併用 | エキシトンポラリトン (光と物質のハイブリッド) |
| スイッチング機構 | 電圧による電流の物理的遮断 | 光信号を都度電気信号に変換して処理 | キャビティ内での全光学的な非線形相互作用 |
| 回路の集積性 | ナノスケールで極めて高い | MZI等の干渉計はミリメートル単位を要する | 0.05立方マイクロメートルの極小キャビティ |
| 最大のボトルネック | ジュール熱による熱暴走と電力の限界 | 光電変換に伴う遅延とエネルギー損失 | 極低温環境の維持と長寿命トラップ状態の制御 |
影のダンサーを纏う光：エキシトンポラリトンの誕生
Bo ZhenとLi Heらの研究チームが着目したのは、「エキシトンポラリトン」と呼ばれる光と物質のハイブリッド準粒子である。
二次元遷移金属ダイカルコゲナイド（TMD）の一種である二セレン化モリブデン（MoSe2）は、わずか原子数個分という極薄の単層（モノレイヤー）構造を持つ半導体である。この物質に特定の波長の光を照射すると、電子がエネルギーを吸収して励起され、元の場所に正孔（プラスの電荷を帯びた穴）を残す。この電子と正孔が静電気力で引き合い、ペアを組んだ状態を「エキシトン（励起子）」と呼ぶ。
研究チームは、このMoSe2モノレイヤーを光を閉じ込める極小の部屋、すなわち光学キャビティの中に配置した。キャビティの中に光子を放ち、その光子がMoSe2に吸収されてエキシトンを生み出す。そしてエキシトンが再び消滅して光子を放出する。この「光子からエキシトンへ」「エキシトンから光子へ」という変換が、光子がキャビティから逃げ出すよりも圧倒的に速い速度で繰り返されると、量子力学的な強結合状態が生じる。光子でもエキシトンでもない、両者の性質を完全に併せ持つ新しい準粒子「エキシトンポラリトン」の誕生である。
エキシトンポラリトンは、光の特権である超高速な移動能力を持ちながら、エキシトンという「物質の影（電荷のペア）」を内包している。そのため、幽霊のようにすれ違うはずの光子たちが、内包するエキシトン同士の電気的な反発力を介して互いに強く衝突し、影響を与え合うことが可能になる。これこそが、全光スイッチングに不可欠な「非線形性」の源泉である。
極小の競技場が引き出す非線形性：0.05立方マイクロメートルの合わせ鏡
エキシトンポラリトンそのものは新しい概念ではない。すでにガリウムヒ素などのIII-V族半導体を用いた系などで幅広く研究されてきた。だが、これまでの研究の多くは、光を閉じ込めるための合わせ鏡として「分布ブラッグ反射鏡（DBR）」を用いた広大な平面キャビティを使用していた。
DBRキャビティは光の閉じ込め体積が1から10立方マイクロメートルと非常に大きい。光子が広い部屋に拡散してしまうため、エキシトンと出会う確率が下がり、ポラリトン同士が衝突する密度も薄まってしまう。この空間の広さが、相互作用の強さを制限し、スイッチングに必要なエネルギーを増大させる最大の障壁となっていた。

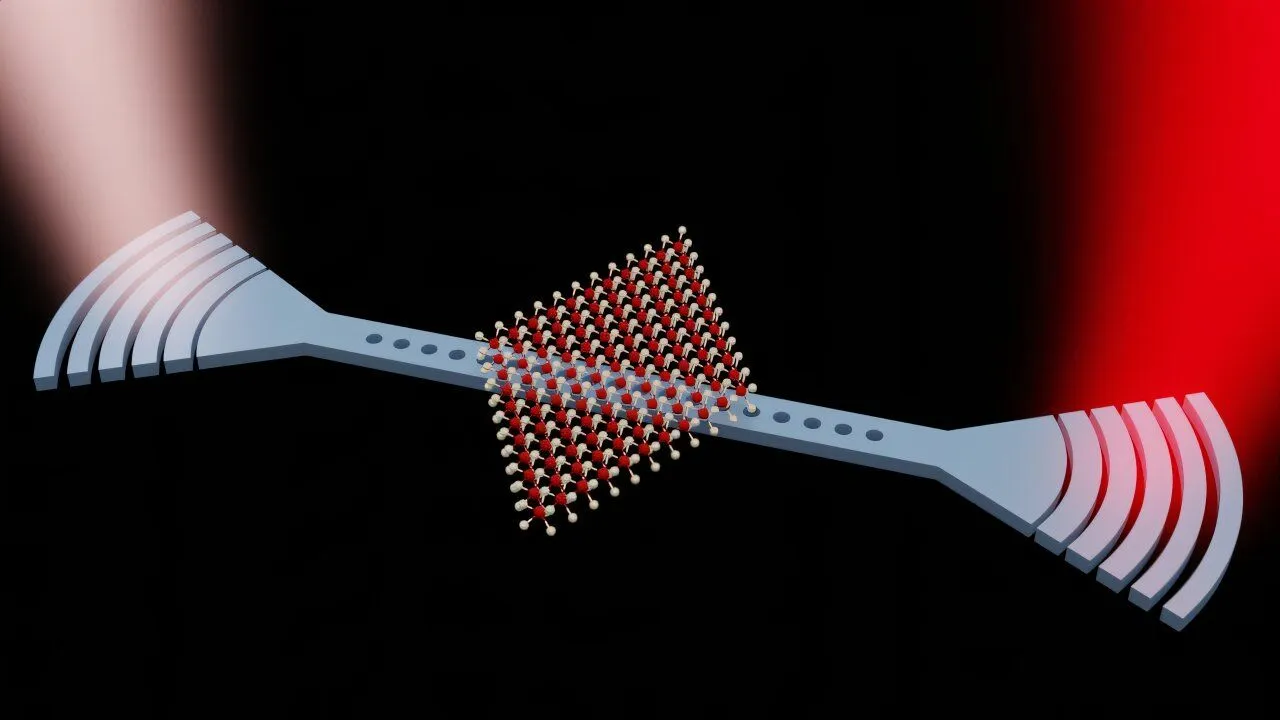

チームはこの空間的制約を打破するため、微細加工技術を駆使し、窒化ケイ素（Si3N4）によるフォトニック結晶ナノビームキャビティを設計した。基板から宙に浮いた状態で作られたこのナノキャビティは、光を三次元的に強烈に絞り込み、そのモード体積を従来の数百分の一にあたる約0.05立方マイクロメートルまで圧縮することに成功した。
この極小の競技場に光を閉じ込めた結果、光子とエキシトンの結合強度は16.8ミリ電子ボルト（meV）という強烈な値に達した。広大な部屋を飛び回っていた光子たちをナノスケールの空間に押し込めたことで、物質との衝突確率が跳ね上がり、非線形性が爆発的に増幅されたのである。さらにチームは、MoSe2とWS2の層を六方晶窒化ホウ素（hBN）で挟み込むファンデルワールス・ヘテロ構造を採用し、キャビティの光学特性を損なうことなく、ゲート電圧によってエキシトンの状態を静電気的に精密制御する仕組みも実装した。
4フェムトジュールの衝撃：極限の省電力とピコ秒スケールの応答速度
この緻密なナノデバイスが導き出した実験結果は、従来の光コンピューティングの常識を覆すものだった。
研究チームは、デバイスを4ケルビンという極低温環境に置き、外部からポンプ光（制御信号）となるフェムト秒パルスレーザーを照射した。同時に、微弱なプローブ光（信号光）を共振器に通し、透過する光のスペクトルがどのように変化するかを観測した。
ポンプ光の出力を上げていくと、共振器内に発生した多数のエキシトンが互いに反発し合い、物理的なエネルギー状態を押し上げる。同時に、レーザー光の位相から外れたエキシトン群との散乱によってエネルギーの不確定性が増し、ポラリトンを形成するための実効的な結合力（ラビ分裂）が収縮していく。
この二つのメカニズムが競合した結果、デバイスを透過する光の波長特性は劇的な非対称性をもってシフトした。下部ポラリトン（LP）のエネルギー準位は鋭く高エネルギー側へ押し上げられ、光の透過率が元の50パーセントにまで急速に低下した。特定の波長を透過させていた光学的な「窓」が、別の光の入力によって瞬時に閉ざされたのである。純粋な全光スイッチングが成立した瞬間だ。
驚くべきは、この波長シフトを引き起こすために必要なスイッチングエネルギーである。パルスのスペクトル幅と結合効率を厳密に計算した結果、デバイスの動作に寄与した実質的なエネルギーはわずか約4フェムトジュール（4 × 10^-15 ジュール）であった。これは既存の二次元エキシトンポラリトン系で報告されていた閾値を数桁も下回る新記録である。キャビティ内に存在する約1万個のポラリトンだけで、確実なスイッチング動作が確認されたことになる。
さらに、ポンプ・プローブ分光法による時間分解測定は、このスイッチングが完了し元の状態に戻るまでの最初の応答が、わずか数ピコ秒（1兆分の1秒）という超短時間で起きていることを証明した。電気的遅延とは無縁の、量子力学的ダイナミクスがもたらす圧倒的なスピードである。
地政学的制約を突破する未来のAIインフラへ向けて
4フェムトジュールという極小エネルギーでの超高速光スイッチングの実現は、電子の排熱と電力消費に苦しむコンピューティング業界に明確な希望を提示している。現在、巨大テクノロジー企業によるAIデータセンターの建設ラッシュは、各国の電力網（グリッド）インフラの供給能力を脅かすレベルに達しており、エネルギー問題はAI開発における最大の地政学的ボトルネックとなっている。数フェムトジュールで駆動する全光論理回路が大規模に実装されれば、データセンターを巨大な冷却設備や専用の発電所から解放するゲームチェンジャーとなり得る。
無論、この技術が直ちに既存のGPUを置き換えるわけではない。現在の実験は極低温環境でのみ成立しており、また結晶内部の不純物に起因する数百ピコ秒という遅い緩和成分の課題も残されている。
しかし、半導体業界のマクロなトレンドは本研究の方向性を強力に後押ししている。現在、シリコンファウンドリ各社は「ヘテロジニアス・インテグレーション（異種材料集積）」と呼ばれる次世代パッケージング技術に巨額の投資を行っている。シリコン基板上にTMDなどの二次元新素材を直接統合するプロセス技術が成熟すれば、本研究のようなナノキャビティ・デバイスを既存の半導体チップ上にシームレスに組み込むことが可能になる。
研究チームはすでに、光学キャビティの材料をより屈折率が高く光損失の少ないリン化インジウムガリウム（InGaP）に置き換え、モアレヘテロ構造などの高度な二次元材料を適用する次の一手を描いている。これらの改良によりスイッチングエネルギーがさらに3桁引き下げられれば、10個未満、あるいは単一のポラリトンによる究極の量子非線形スイッチングに到達することも夢ではない。
かつて人類は、真空管の熱から逃れるために半導体トランジスタを発明し、ひたすらに微細化の道を駆け抜けてきた。その道が物理的限界という壁に突き当たった今、原子の薄さのシートとナノスケールの光の部屋が織りなす極小の舞台が、新たなパラダイムへの扉を開こうとしている。光と物質のワルツが、熱に縛られた計算機の宿命を解き放つ日は、確実に近づいている。
