コロンビア大学の研究チームが、量子コンピューティングの物理的限界を打破する画期的なプラットフォームを開発した。物理学者のSebastian Will准教授とNanfang Yu准教授らが率いるチームは、「メタサーフェス（Metasurface）」と呼ばれるナノテクノロジーと、原子を光で捕獲する「光ピンセット（Optical Tweezers）」技術を融合させることで、従来の手法とは一線を画すスケーラビリティ（拡張性）を持つ中性原子配列の生成に成功した。
科学誌『Nature』に掲載されたこの研究成果は、現在1,000量子ビット程度にとどまっている量子コンピュータの規模を、一気に10万量子ビット以上へと押し上げるための「クリティカルな基礎」を築く革命的な物だ。
量子コンピュータの「スケーリング問題」と中性原子の可能性
既存方式の限界と「自然の量子ビット」
量子コンピュータが古典的なスーパーコンピュータを凌駕し、創薬や材料科学、金融モデリングなどの分野で実用的な解を導き出すためには、量子ビットの数を飛躍的に増やす必要がある。GoogleやIBMが主導する超伝導方式などは着実な進歩を遂げているが、配線の複雑さや冷却の制約から、数千、数万という単位へのスケールアップには巨大な工学的障壁が立ちはだかっている。
そこで近年、急速に注目を集めているのが「中性原子（Neutral Atom）」を用いた方式だ。
- 同一性: 原子は自然界に無数に存在し、同位体であればその性質は完全に同一である。人工的に作製される超伝導量子ビットのように、個体差をキャリブレーション（調整）する必要がない。
- コヒーレンス: 中性原子は電荷を持たないため、周囲の環境ノイズの影響を受けにくく、量子情報を保持できる時間（コヒーレンス時間）が長い。
「原子は自然が用意してくれた完璧な量子ビットです。問題は、それらをいかにして大規模に制御するかという点にありました」と、論文の共著者である大学院生Aaron Holman氏は語る。まさにこの「制御と規模」のボトルネックを解消したのが、今回の研究だ。
従来の光ピンセットの限界
これまで、中性原子を捕獲するためには、レーザー光をレンズで極限まで集光し、その焦点に原子を閉じ込める「光ピンセット」技術が使われてきた。大規模な配列を作るには、空間光変調器（SLM）や音響光学偏向器（AOD）といったデバイスでレーザーを多数のビームに分割する必要がある。
しかし、SLMやAODは、装置自体がかさばる上に高価であり、何より生成できるビームの数や質に物理的な限界があった。カリフォルニア工科大学（Caltech）のチームが最近、6,100個の原子捕獲に成功し話題となったが、実用的な誤り耐性量子計算に求められる10万〜100万量子ビットのオーダーには、既存技術の延長線上では到達困難とされていた。
メタサーフェスによる「光の操作」
コロンビア大学のチームが提示した解決策は、従来の嵩高い光学系を、わずか数ミリメートルのチップ、「メタサーフェス」に置き換えるという大胆なものであった。
メタサーフェスとは何か？

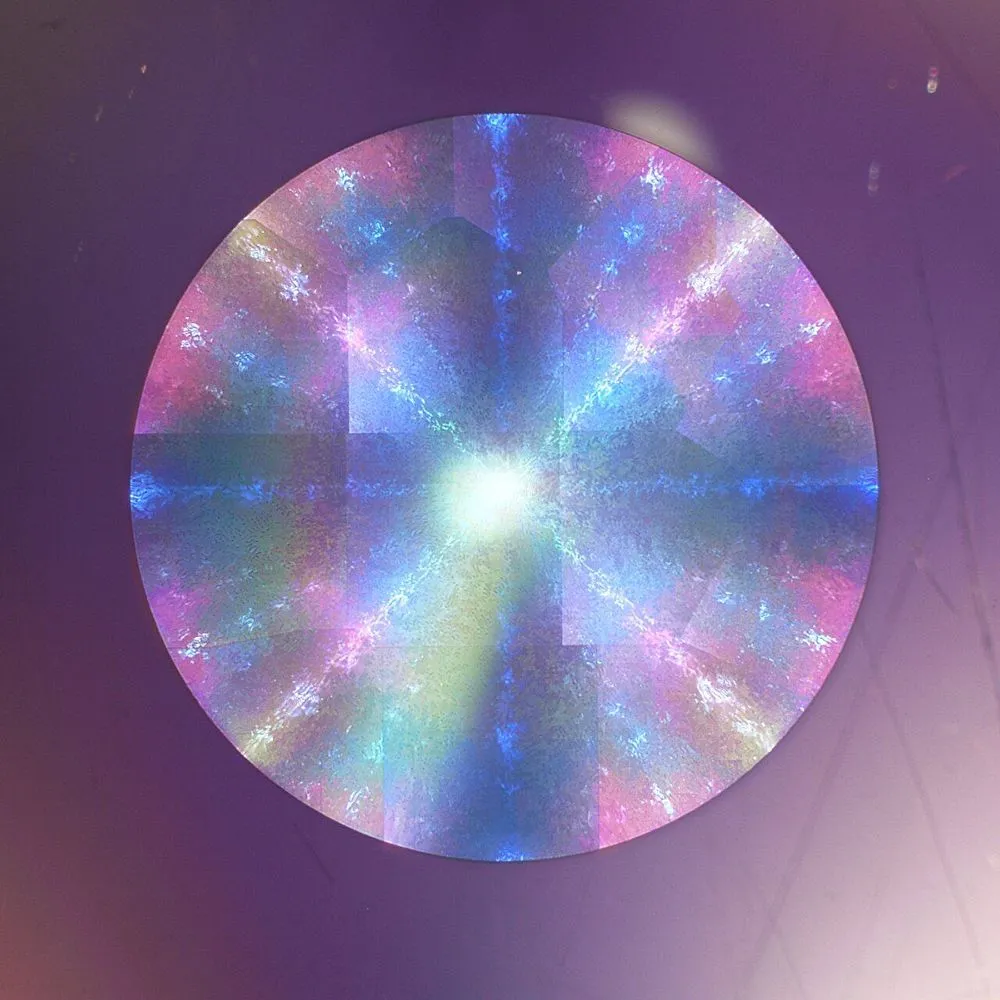

メタサーフェスとは、光の波長（数百ナノメートル）よりも小さな微細構造（ナノアンテナやナノピラーと呼ばれる）を平面上に配置した光学素子である。これを通過する光は、ナノ構造によって位相や振幅を自在に制御される。
通常、光を集めるには曲面を持つ厚いレンズが必要だが、メタサーフェスを使えば、平面でありながらレンズの役割を果たせるだけでなく、一枚のチップで「レーザー光を数万〜数百万の微小なスポットに分割し、同時に集光する」という複雑な操作が可能になる。

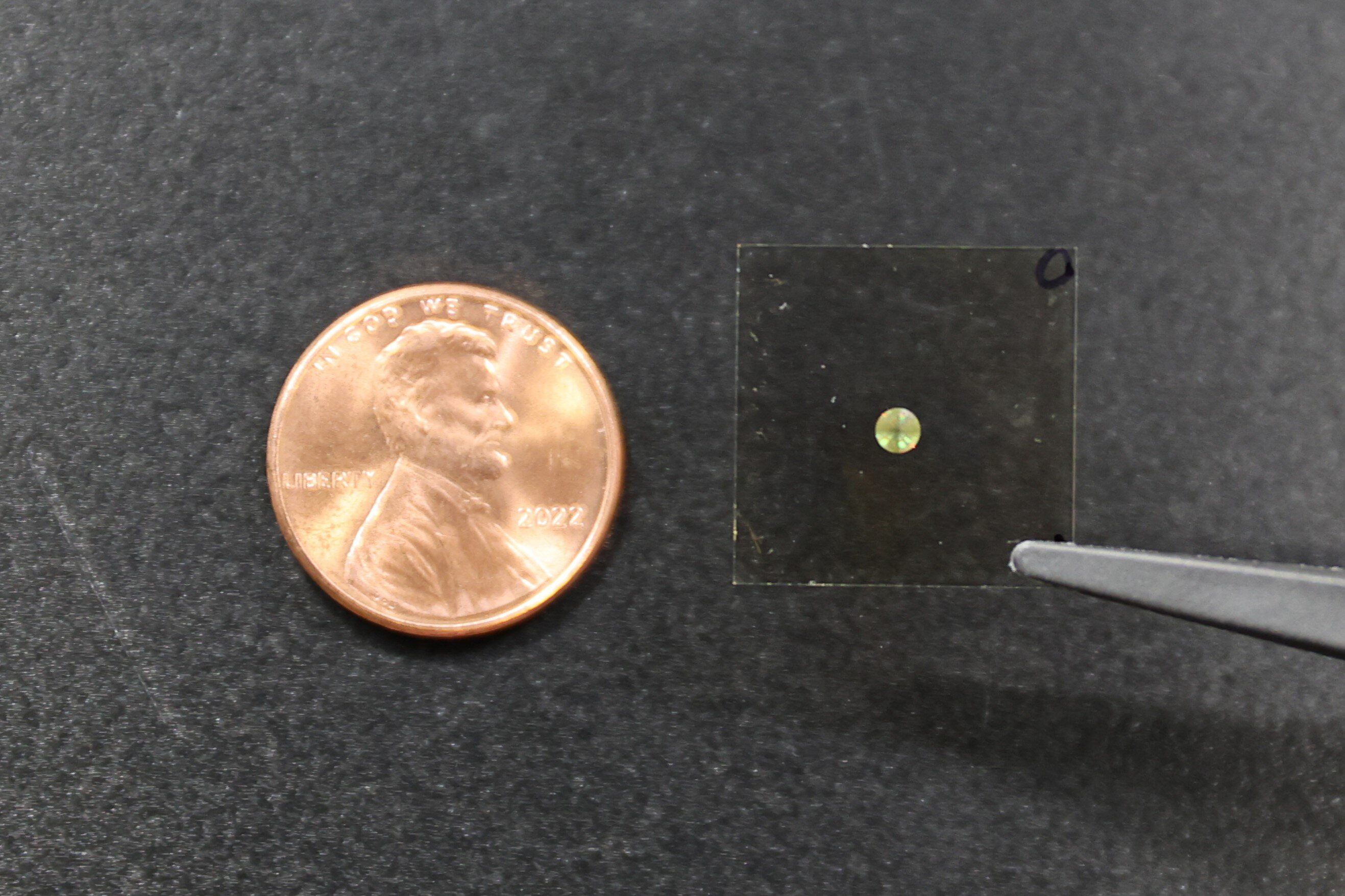

「1セント硬貨」よりも小さな革命
研究チームが開発したメタサーフェスは、以下の特徴を持つ。
- 圧倒的な高密度: 直径わずか3.5mmの領域に、1億個以上の「ピクセル（ナノ構造）」が配置されている。
- 直接的な集光: 従来のSLMなどでは必要だった、ビームを整えるための巨大なリレーレンズ系が不要となる。メタサーフェス自体がピンセット配列を直接生成・集光するため、光学系全体を劇的に小型化かつ堅牢にできる。
- 超高出力への耐性: 素材には二酸化チタン（TiO2）やシリコンリッチ窒化シリコン（Silicon-rich Silicon Nitride）が採用された。これらは光の吸収が極めて少なく、2,000 W/mm²以上という、地球に届く太陽光の約100万倍もの強度に耐えることができる。
「我々のメタサーフェスは、数万個のレンズを同一平面上に重ね合わせたようなものです。たった一つのレーザービームを入射するだけで、数万個の焦点を同時に生成できるのです」とNanfang Yu教授は説明する。
36万のトラップとストロンチウム原子の捕獲
実験の成果：自在なパターン形成
Will氏とYu氏の研究室は、このメタサーフェスを用いて、冷却されたストロンチウム（\(^{88}\text{Sr}\)）原子を実際に捕獲することに成功した。特筆すべきは、その配置の自由度と精度である。
- 正方格子: 1,024個の原子整列。
- 準結晶構造: ペンローズ・タイル状の複雑な非周期パターン。
- 自由形状: 「自由の女神」の形や、原子間隔わずか1.5ミクロンの円形配置。
これらのパターンにおいて、光ピンセットの欠陥のない均一な生成が確認された。これは、隣接する原子同士の量子もつれ（エンタングルメント）操作を行う上で極めて重要な要素である。
限界突破への布石：360,000トラップの生成
さらにチームは、この技術のスケーラビリティを証明するために、600 × 600のグリッド、すなわち合計360,000個の光ピンセットを生成するメタサーフェスを作製した。
これは現在の最先端技術と比較して2桁（100倍）以上の規模である。現段階では、これら全てのトラップを埋めるための十分なレーザーパワー（光源）が不足しているため、36万個すべての原子を同時に捕獲したわけではないが、「容器」としてのトラップ配列は完成しており、その均一性も実証された。
「10万個の原子をトラップするには、現在よりも高出力なレーザーが必要になります。しかし、それは現実的な範囲内の話です」とWill准教授は述べており、ハードウェアの原理的な限界は事実上取り払われたと言える。
なぜ「10万量子ビット」が重要なのか？
単に数が増えれば良いというわけではない。しかし、量子コンピュータの実用化において「数」は質を保証するための絶対条件である。
量子誤り訂正という壁
量子ビットは非常に繊細で、外部ノイズによって容易にエラーを起こす。実用的な計算を行うためには、多数の物理量子ビットを使って1つの論理量子ビット（エラー訂正された信頼できるビット）を構成する「量子誤り訂正」が不可欠となる。
現在の理論では、1つの論理量子ビットを作るために、数千個の物理量子ビットが必要になると見積もられている。つまり、有用な計算を行うためには、少なくとも10万、長期的には100万単位の物理量子ビットが必要となるのだ。コロンビア大学のこの成果は、その領域へ到達するための明確なエンジニアリング・パスを示した点において、極めて重要である。
量子シミュレータと原子時計への応用
この技術の恩恵は量子計算だけにとどまらない。
- 量子シミュレータ: 物質の磁気的性質や超伝導のメカニズムなど、古典コンピュータでは解けない多体問題の挙動を、原子配列を使って直接シミュレーションすることが可能になる。
- 光原子時計: 多数の原子を精密に制御することで、現在の標準時を刻む原子時計よりもさらに高精度な、実験室外でも運用可能なポータブル光格子時計の実現につながる可能性がある。
半導体技術と量子物理学の融合
本研究の特筆すべき点は、最先端の「量子物理学（冷却原子）」と、半導体製造プロセスを活用した「フォトニクス（メタサーフェス）」が見事に融合した点にある。
巨大な光学ベンチの上にレンズやミラーを並べる職人芸的な実験から、リソグラフィ技術で大量生産可能なチップを用いたシステムへの転換。これは、かつて真空管がトランジスタ、そして集積回路（IC）へと進化した歴史を彷彿とさせる。
Will氏とYu氏らが切り拓いたこの道は、量子コンピュータが実験室の「物理実験装置」から、社会課題を解決する「計算機」へと進化するための、極めて重要なマイルストーンとなるだろう。
