AIコンピューティングの巨人、NVIDIAがまた一つ、業界の未来を規定する重要な一手を打った。米サンノゼで開催されたOCP Global Summit 2025の舞台で、同社は自らが主導する「NVLink Fusion」エコシステムに、世界トップクラスの半導体メーカーであるSamsung Foundryが参画することを発表したのである。
これは、来るべき「ギガワット級AIファクトリー」時代を見据え、NVIDIAが業界全体の設計・製造基盤（プラットフォーム）そのものを構築しようとする、野心的かつ緻密な戦略の核心部分を浮き彫りにするものだ。表面的には「オープン」な協業の輪を広げながら、その実、エコシステムの支配権を盤石にするという、NVIDIAの巧みな二重戦略がここにある。
OCPサミットで描かれた「ギガワット級AIファクトリー」の衝撃
今回の発表の重要性を理解するには、まずその舞台となったOCP Global Summitの文脈を押さえる必要がある。OCP（Open Compute Project）は、データセンターのハードウェアをオープンソース化し、効率性と拡張性を追求する業界コンソーシアムであり、NVIDIAの発表はまさにこの文脈に沿って行われた。
NVIDIAが提示したのは、もはや個別のチップ性能を語る時代は終わり、データセンター全体を一つの巨大なコンピュータ、すなわち「AIファクトリー」として捉える未来像である。その実現に向け、同社は3つの核心的要素を打ち出した。

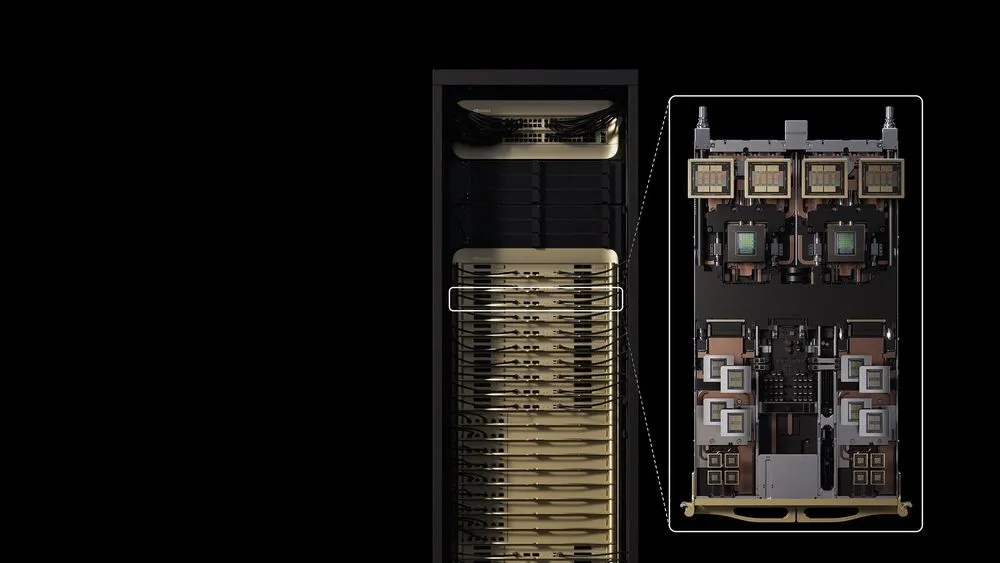

- Vera Rubin プラットフォーム: Blackwellアーキテクチャの後継となる次世代GPUプラットフォーム。単なる演算性能の向上に留まらず、大規模言語モデルの文脈処理を専門に行う「CPXプロセッサ」と、AIワークロードを実行する「Rubin GPU」という2チップ構成が特徴だ。これは、AIの思考プロセスをより効率化するためのアーキテクチャレベルでの革新と言える。
- NVIDIA Kyber ラックアーキテクチャ: 2027年までに実に576個もの「Rubin Ultra GPU」を高密度に収容する次世代ラックサーバーの設計。 コンピュートブレードを本棚の本のように垂直に配置することで実装密度を極限まで高め、シームレスな拡張性を実現する。
- 800V DC（直流）電力供給: 従来の交流（AC）システムから高電圧の直流（DC）システムへ移行することで、電力供給の効率を劇的に改善し、膨大な銅の使用量を削減する。 これは、AIファクトリーが消費するギガワット級の電力を、いかに持続可能かつ効率的に供給するかという、業界全体の喫緊の課題に対するNVIDIAの回答である。
この壮大なビジョンの中で、NVIDIAは一つの事実に直面する。これほど巨大で複雑なAIファクトリーを、NVIDIA一社だけで構築することは不可能である、ということだ。そこで鍵となるのが、あらゆるパートナー企業を巻き込み、NVIDIAの設計思想の上で自由に部品（チップ）を開発・製造できるエコシステムの構築なのである。今回のSamsung Foundryの参画は、まさにこのエコシステム戦略の最重要ピースの一つとして位置づけられる。
核心技術「NVLink Fusion」とは何か？NVIDIA帝国のハイウェイ構想
Samsung Foundryが参加する「NVLink Fusion」エコシステム。この技術こそ、NVIDIAの戦略を理解する上で最も重要な鍵である。
NVLinkとは、元々NVIDIAのGPU同士を超高速で接続するために開発された独自のインターコネクト技術だ。これを、GPUとCPU、あるいはGPUと他のカスタムチップ（XPU）との接続にまで拡張したものが「NVLink Fusion」である。
より平易な言葉で説明するならば、これは「NVIDIA GPUを中心とした超高速道路網に、他社製のエンジン（CPUやXPU）を接続するための『公式インターチェンジ』を提供する技術」と表現できるだろう。
これまで、データセンターにおけるCPUとGPUの接続は、PCIe（Peripheral Component Interconnect Express）という汎用規格が主流だった。しかし、AIのワークロードが爆発的に増大するにつれ、このPCIeの帯域幅がボトルネックとなり、GPUが持つポテンシャルを最大限に引き出せないという課題が顕在化していた。
NVLink Fusionは、このボトルネックを解消する。例えば、パートナー企業は900 GB/sというPCIeを遥かに凌駕する帯域幅で、自社開発のカスタムCPUをNVIDIAのGPUに直結させることができる。 これにより、ハイパースケーラー（大規模データセンター事業者）やAI企業は、自社の特定のワークロード（例えば、検索エンジン、レコメンデーション、独自のAIモデルなど）に完全に最適化されたカスタムチップを設計し、それをNVIDIAの強力なGPUエコシステムにシームレスに統合することが可能になるのだ。
なぜSamsungなのか？NVIDIAが描くサプライチェーン再編の深層
NVLink Fusionエコシステムには、既にIntelや富士通、Qualcommといった名だたる企業がCPUパートナーとして名を連ねている。 ではなぜ今回、NVIDIAはSamsung Foundryをカスタムシリコン製造のパートナーとして大々的に迎え入れたのか。その理由は、NVIDIAが直面する課題と、Samsungが持つ独自の強みに起因する。
NVIDIAにとっての戦略的メリット:
- 製造キャパシティの確保とリスク分散: 現在、NVIDIAの最先端GPUは、そのほとんどが台湾のTSMCによって製造されている。TSMCへの極端な依存は、地政学的リスクや供給不足のリスクを常に内包する。Samsung Foundryという世界第2位のファウンドリをエコシステムに加えることで、製造拠点を多様化し、サプライチェーンの安定性を高める狙いは明らかである。
- 「設計から製造まで」のフルサポート: Samsung Foundryは、単なる製造受託（ファウンドリ）に留まらない。チップの設計、検証、統合、そして量産に至るまで、エンドツーエンドのサービスを提供できる数少ない企業の一つだ。 これにより、カスタムチップ開発の経験が少ない企業でも、Samsungのサポートを受けながらNVLink Fusion対応チップを開発しやすくなる。これは、エコシステムの裾野を爆発的に広げるための、極めて戦略的な布石と言える。
- エコシステムの魅力向上と競合牽制: IntelやSamsungという半導体業界の巨人が参加することで、NVLink Fusionは単なるNVIDIAの独自規格ではなく、業界標準（デファクトスタンダード）としての地位を固めることができる。これにより、AMDのInfinity Fabricや、Intel、Googleなどが推進する新しい業界標準規格「UALink」といった対抗馬を牽制する効果も期待できる。
Samsung Foundryにとってのメリット:
- NVIDIA AIエコシステムへのアクセス: NVIDIAのGPUは、今やAIインフラの基盤そのものである。そのエコシステムに公式パートナーとして参画することは、Samsungにとって最先端AIチップ製造における巨大なビジネスチャンスを意味する。
- ファウンドリ事業での差別化: ファウンドリ市場で絶対王者TSMCを追いかけるSamsungにとって、「NVIDIAの公式カスタムチップ製造パートナー」という称号は、技術力と信頼性をアピールする絶好の機会となる。これにより、他のAIチップ開発企業からの新たな受注獲得にも繋がる可能性がある。
この提携は、NVIDIAとSamsung双方にとってメリットがあるだけでなく、カスタムチップを開発したい顧客企業にとっても、設計・製造の選択肢が増え、開発サイクルが短縮されるという恩恵をもたらす。まさに「三方よし」の構図に見える。しかし、その裏にはNVIDIAの巧みな計算が隠されている。
「オープン」なエコシステムの裏にある、NVIDIAの巧みな支配戦略
NVIDIAは、OCPという「オープン」な場で、多くのパートナーとの「協業」を強調する。しかし、NVLink Fusionエコシステムには「重大な制限」が課せられている。 この制限こそが、NVIDIAの戦略の核心、すなわち「オープンに見せかけたクローズドな支配」を物語っている。
その制限とは、具体的に以下の点に集約される。
- NVIDIA製品との接続が必須: パートナーが開発したカスタムチップは、必ずNVIDIAの製品（主にGPU）に接続されなければならない。パートナー企業同士で独立したシステムを構築することは許されていない。
- ソフトウェアとプロトコルの支配: チップ間の通信を初期化し、管理する最も重要なソフトウェアや、通信の物理層（PHY）といった根幹部分は、NVIDIAが完全にコントロールしている。 パートナーはNVIDIAが提供する「ルールブック」の上でしか開発ができない。
- ライセンス要件: パートナーがNVIDIAのNVLink Switchチップなどを利用するには、NVIDIAからのライセンスが必須となる。 これは、エコシステムが拡大すればするほど、NVIDIAにライセンス収入が入る仕組みを意味する。
この戦略は、AppleがiOSで確立したエコシステム戦略のハードウェア版と言えるだろう。
Appleは、世界中の開発者に「誰でもiPhoneアプリを開発できる」というオープンな門戸を提供した。しかし、そのアプリを配布するApp Storeの運営ルール、審査基準、そして収益の30%を徴収するというビジネスモデルは、Appleが完全に支配している。開発者はAppleの作った土俵の上で競争するしかなく、その結果、Appleは巨大なプラットフォームを築き上げた。
NVIDIAがNVLink Fusionでやろうとしていることは、これと全く同じ構造である。
「誰でもNVIDIAのGPUに接続するカスタムチップを開発して良い（オープン）」と門戸を広げつつ、その接続の「規格」と「管理権」はNVIDIAが独占する（クローズド）。パートナー企業は、NVIDIAという巨大な惑星の周りを回る衛星になることを受け入れる代わりに、その強大な重力圏（エコシステム）の恩恵を受けることができる、というわけだ。
これは、競合他社を排除するのではなく、むしろ積極的に取り込むことで自らの支配を盤石にするという、極めて高度な戦略である。NVIDIAはもはや単なるチップメーカーではなく、AI時代のインフラを規定するプラットフォーマーへと変貌を遂げつつあるのだ。
AI時代のプラットフォーマーとして君臨するNVIDIAの未来
NVIDIAとSamsung Foundryの提携は、AI業界における一つの画期的な出来事である。これは、AIの進化が個々の半導体の性能競争から、いかに効率的でスケーラブルな「AIファクトリー」を構築するかという、システム全体の設計思想の競争へと移行したことを象徴している。
この提携を通じて、NVIDIAは以下の目的を達成しようとしている。
- エコシステムの拡大: 多様なパートナーを巻き込み、NVLink Fusionを業界の標準規格として確立する。
- サプライチェーンの強靭化: TSMCへの依存を低減し、安定した製造基盤を確保する。
- プラットフォームの支配: 「オープン」な協業の裏で、技術的な主導権とビジネス上のコントロールを維持し、AIインフラにおける支配的地位を盤石にする。
私たちユーザーや企業にとって、この動きは短期的には朗報と言えるだろう。より多様で、特定の用途に最適化された高性能なAIソリューションが、これまで以上に迅速に市場に登場する可能性が高まるからだ。
しかし、長期的には、NVIDIAへのさらなる依存というリスクも考慮しなければならない。業界のイノベーションがNVIDIAの掌の上でしか行われなくなる可能性や、NVIDIAの価格戦略やライセンスポリシー一つで業界全体が揺さぶられる未来も想像に難くない。
今回の提携は、NVIDIAがAIという巨大な大陸に、自らが設計した高速道路網を張り巡らせる壮大な計画の一環である。Samsung Foundryはその道路建設を担う重要なパートナーとして選ばれた。今後、この高速道路網がどこまで拡大し、どのような新しい都市（アプリケーション）が生まれるのか。そして、このNVIDIA大陸に対抗する新たな勢力が現れるのか。AI時代の覇権を巡る壮大なゲームは、まだ始まったばかりである。
