私たちが日常的に依存している光と電気のテクノロジーは、厳格な一方通行の法則の上に成り立っている。屋根の上に並ぶ黒々とした太陽電池パネルは、降り注ぐ光の粒子を捉えて無言で電流を生み出す。手元にあるスマートフォンのディスプレイは、流し込まれた電力を使って色彩豊かな光を放つ。どちらも物理学的には「pn接合ダイオード」という全く同じ基本構造を備えている。それにもかかわらず、これら二つの振る舞いをひとつの滑らかなフィルムの中で同時に実現することは、長きにわたって不可能とされてきた。特に炭素を骨格とする有機半導体の世界において、光と電気の双方向変換を試みる研究者は、常に「熱」という名の巨大な壁に阻まれてきたのである。
東京科学大学の伊澤誠一郎准教授を中心とする研究チームは、この不可侵に思えた境界をついに突破した。彼らは、有機ELの領域で培われた特殊な発光分子を太陽電池の心臓部に組み込むという全く新しい設計思想により、エネルギーが熱として消え去る暗黒の経路を物理的に遮断した。結果として生み出されたのは、光を吸い込んで電力を生み出しながら、蓄えたエネルギーを使ってディスプレイと同等の鮮烈な赤色光を放つ多機能素子である。本稿では、シリコンやペロブスカイトといった無機材料の独壇場であった高効率の領域へと有機材料を押し上げた、その緻密な分子設計と物理的ブレイクスルーの全貌を紐解いていく。
双方向変換を阻む「熱という名の沈黙」と有機半導体の宿命
太陽電池と発光ダイオードの背後にある物理法則は、合わせ鏡のように美しい対称性を持っている。理論上、極めて優れた太陽電池は、極めて優れた発光素子になる素質を秘めている。太陽光を吸収して生み出された電子と正孔（ホール）が再び巡り会うとき、そのエネルギーは光として外界に放出されるべきだからである。しかし、現実のデバイス開発において、この対称性は残酷なまでに崩れ去る。
炭素化合物からなる有機半導体は、既存の硬質なシリコンには真似のできない物理的特性を備えている。極薄のフィルムでありながら自由に湾曲させることが可能であり、材料の調整次第では向こう側が透けて見える窓ガラスのような素子さえ実現できる。それでもなお、有機素子が発電と発光の二兎を追えなかった根本的な理由は、分子レベルで生じるエネルギーの漏出にある。光を吸収した有機分子の内部では、電子と正孔が接合界面で出会い、電荷移動状態（CT状態）と呼ばれるペアを形成する。ここから素直に光を放って基底状態に戻ってくれれば理想的である。現実には、大半の電子ペアはCT状態から、よりエネルギー準位の低い「三重項状態」という別の次元へ転げ落ちてしまう。
量子力学において、電子のスピン（自転に似た性質）が平行に揃った三重項状態は、光を放つことが極めて難しい暗闇の谷である。ここに落ち込んだエネルギーの束は、光の波に変換されることなく、分子の骨格を微小に振動させ、単なる熱となって大気中へ消え去っていく。科学者たちはこの現象を無輻射再結合と呼ぶ。この熱への変換プロセスこそが、有機太陽電池の開放端電圧を著しく低下させ、発光効率を0.0006%〜0.14%という極端な低水準に留めてきた元凶であった。発電を重視すれば光を放てず、発光を重視すれば電力を生み出せない。このジレンマが、多機能オプトエレクトロニクスの実現を妨げる巨大な障壁であった。
暗黒の谷を塞ぐ。有機EL分子が仕掛けた量子的トリック
熱という名の沈黙を打ち破るため、伊澤准教授らの研究チームは異分野の知見を大胆に持ち込んだ。彼らが目を向けたのは、太陽電池の研究室ではなく、最先端の有機ELディスプレイを開発する化学者たちの引き出しであった。そこにあったのは、多重共鳴型熱活性化遅延蛍光分子（MR-TADF分子）および一重項-三重項逆転分子（IST分子）と呼ばれる特殊な化合物群である。

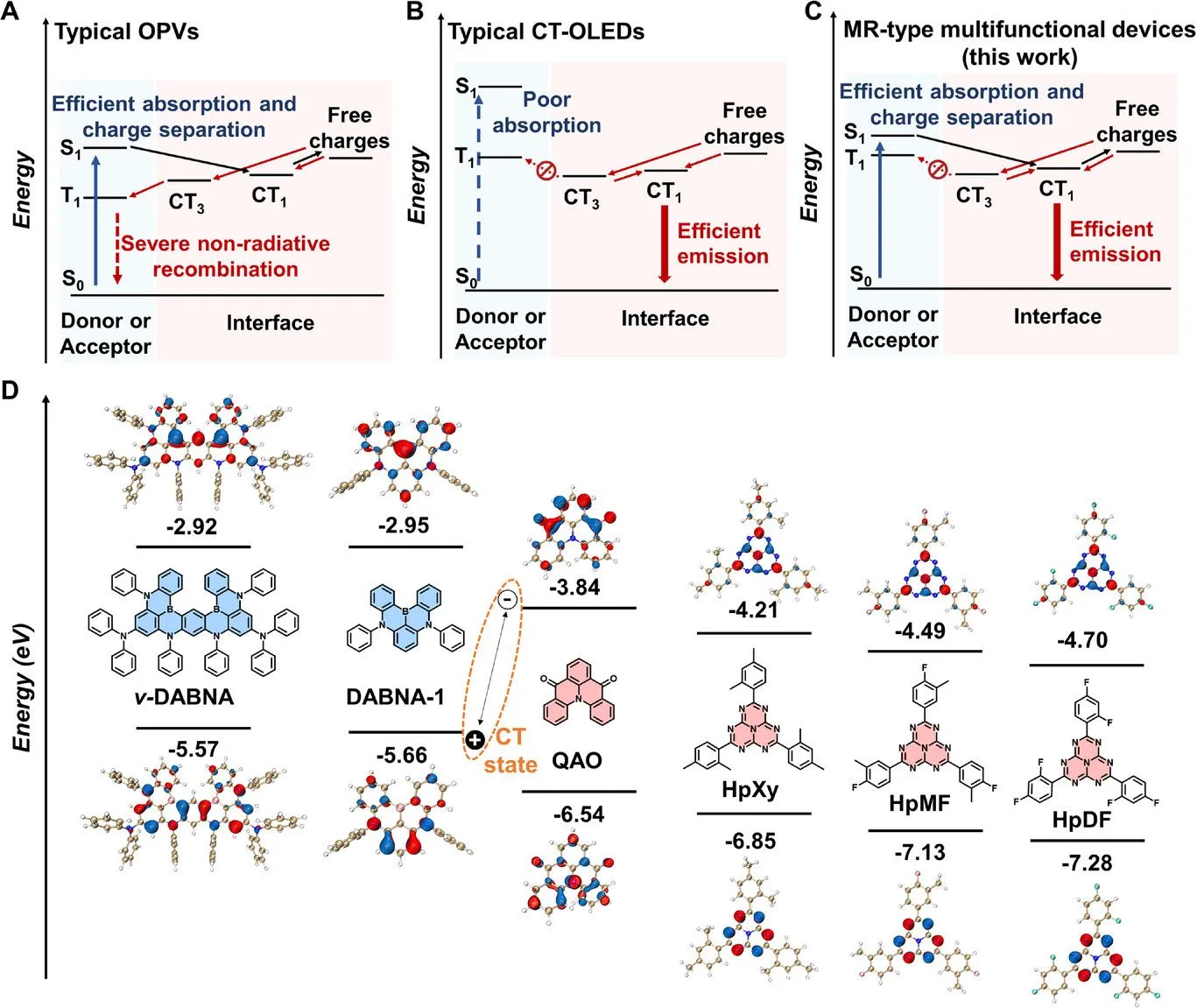

これらの分子（本研究で採用されたv-DABNAやQAOなど）は、分子骨格を構成する隣接原子のうえで最高被占軌道（HOMO）と最低空軌道（LUMO）が交互に局在化するという、極めて特異な電子構造を持っている。研究チームはこの特性を利用し、エネルギーの流れを根底から書き換える壮大なパズルを組み上げた。水が高いところから低いところへ流れるように、励起されたエネルギーもまた低い状態へと移動する。旧来の有機太陽電池では、光を放つCT状態よりも、光を放たない三重項状態（T1）の方が低い位置にあったため、エネルギーはすべて暗黒の谷へ流れ込んでいた。
研究チームは、MR-TADF分子とIST分子を緻密に組み合わせることで、ドナーおよびアクセプター分子の三重項状態のエネルギー準位を界面のCT状態よりも人為的に高く設定する逆転の地形を創り出したのである。暗黒の谷は突然、そびえ立つ崖へと変貌した。CT状態にある電子ペアは、もはや下へと転げ落ちることができず、高台に留まることを余儀なくされる。行き場を失ったエネルギーが元の状態に戻るための唯一の出口、それが光を放つという行為であった。エネルギーが逃げ込む巨大な穴を物理的に塞ぎ、すべての流れを光の奔流へと向ける。この直感的で美しい分子設計の勝利により、無輻射再結合という熱の散逸経路はほぼ完全に遮断されたのである。
ショックレー・クワイサーの頂に迫る。熱損失を百万分の一へ削ぎ落とす
このエネルギー構造の逆転がもたらした成果は、定性的な変化に留まらない。素子の内部で起きている現象を数字で追うと、そこには劇的な物理的進化が刻み込まれている。
光を放つ効率と、熱として失われるエネルギーの間には、厳密な反比例の関係がある。オプトエレクトロニクスの世界では、発光効率（外部量子効率：EQE_EL）の対数をとったものが、無輻射再結合による電圧損失と直結するという美しい光電相互法則が存在する。つまり、明るく輝く素子は、それだけ無駄な熱を出さず、太陽電池として稼働した際の電圧低下を強力に防ぐことができる。
研究チームがv-DABNAとQAOの積層膜から放たれる光の減衰挙動を測定したところ、その寿命はマイクロ秒の単位にまで達し、極めて緩やかに減衰していくことが確認された。このデータから導き出された無輻射再結合の速度は、毎秒9.4 × 10^5回にとどまる。一般的な有機太陽電池が毎秒10^12回という猛烈な勢いで熱を放出している事実と比較すれば、熱損失のペースは実に100万分の1にまで削ぎ落とされていたのである。

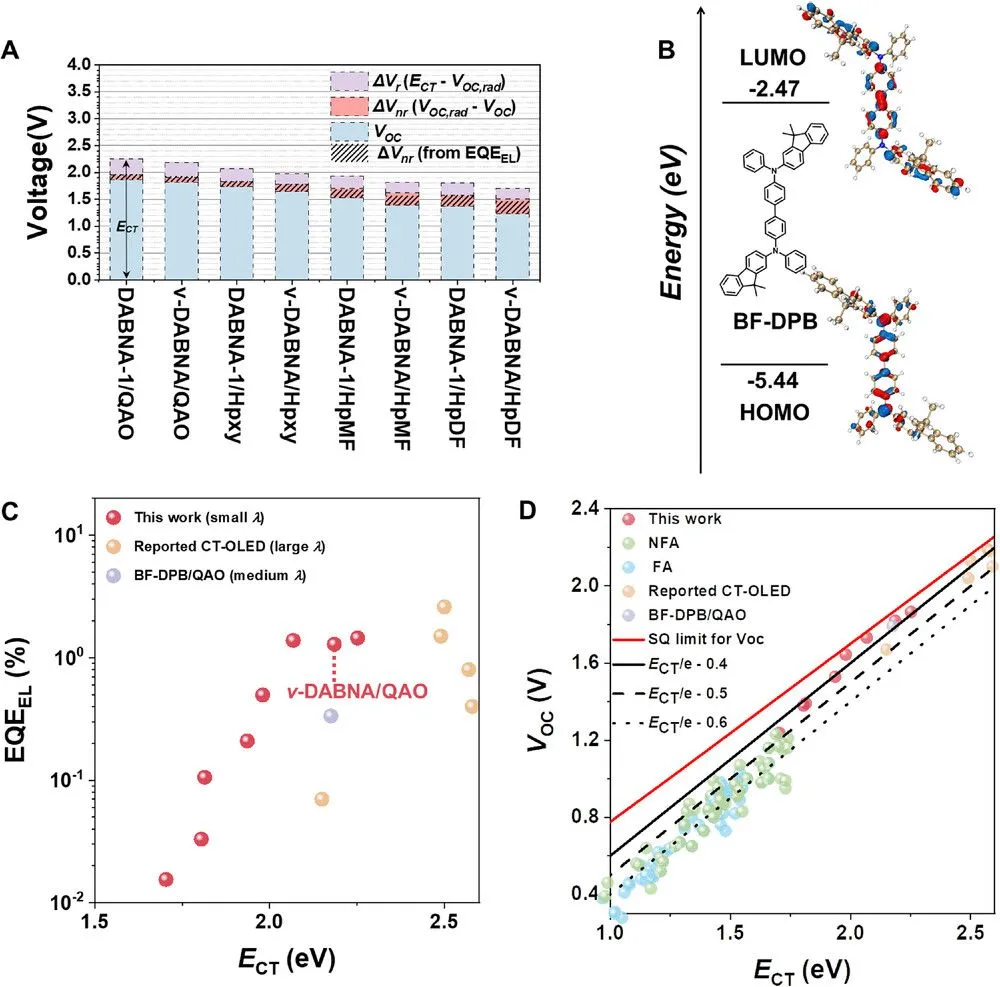

この途方もない熱損失の抑制は、デバイスの開放端電圧（VOC）を1.83 Vという驚異的な水準へと押し上げた。単一接合の太陽電池が到達できる理論上の限界値はショックレー・クワイサー（SQ）限界と呼ばれる。過去の有機素子は、この絶対的な頂から0.5〜0.6 eVほど低い位置で足踏みを続けていた。本研究の素子は非放射電圧損失をわずか0.11 eVにまで抑え込み、CT状態のエネルギーからの総電圧損失を0.34〜0.37 eVにまで縮めた。無機半導体の王様であるガリウムヒ素が持つ0.32 eVというマイルストーンに肩を並べる位置まで肉薄した。有機材料が長年背負ってきた電圧低下の宿命を、分子設計の力によって完全に断ち切った瞬間である。
既存要塞への挑戦。ペロブスカイト太陽電池との相対的優位性
この発見をマクロな技術競争の文脈に置いてみる。現在、次世代太陽電池の覇権を争う最右翼として「ペロブスカイト太陽電池」が莫大な研究投資を集めている。ペロブスカイトもまた、高い発光効率と26%を超える驚異的な電力変換効率を両立し、理論限界に迫る性能を示している。だが、無機・有機ハイブリッド構造を持つペロブスカイトには、構造的な弱点が存在する。
第一に、高性能なペロブスカイト素材の大半は鉛などの毒性を持つ重金属を含んでおり、環境負荷や廃棄処理の観点で社会実装における懸念材料となっている。第二に、ペロブスカイトを用いて650 nm以下の可視光（赤色から青色）を放つ安定した多機能素子を作ることは極めて難しい。発光と発電のプロセスにおける内部トレードオフにより、高効率な動作は近赤外線の領域に限定されてしまうからである。
本研究が提示した有機半導体プラットフォームは、これらの課題に対する鮮やかな解答となる。有機材料は重金属を一切含まないため、人体に密着するウェアラブルデバイスや、廃棄が頻繁に発生する日用品への組み込みにおいて圧倒的なアドバンテージを持つ。さらに、化学的な分子修飾によってエネルギーギャップを自在にチューニングできるため、赤色から青色に至るまで、人間の目に見えるあらゆる光の波長域で動作するデバイスを構築することが可能である。
残された深きクレバス。25%の大台へ向けた処方箋
有機ダイオードが真に産業のパラダイムを塗り替えるためには、乗り越えるべき現実的な壁が残されている。本研究の実証機が示した電力変換効率（PCE）は1.36%である。前人未到のメカニズムを証明した第一歩としては歴史的な価値を持つが、商業ベースでシリコンやペロブスカイトと戦うためには、実用化の目安とされる25%の大台へと変換効率を引き上げる必要がある。
現状の素子構造（平面ヘテロ接合：PHJ）では、光を吸収して生まれた励起子が接合界面まで辿り着ける距離（拡散長）に物理的な限界があるため、光から電荷への変換効率（EQE_PV）が約30%にとどまっている。この制約を解き放つためには、電子ドナーとアクセプターが三次元の迷路のように入り組んだバルクヘテロ接合（BHJ）構造を構築しなければならない。しかし、共蒸着という製造プロセスを用いた場合、今回のような特殊な分子群は適切なネットワークを形成せず、電気抵抗が増大してしまうというジレンマに直面している。材料の混合状態をナノスケールで完全にコントロールするプロセス技術の確立が、今後の命運を握っている。
また、既存のシリコン半導体が築き上げた巨大なサプライチェーンと価格競争に打ち勝つためには、塗布プロセス（印刷技術）による大面積化の利点を実証し、屋外の過酷な環境に耐えうる長期的な耐久性を担保しなくてはならない。太陽光のスペクトル全体を余すことなく吸収するための広帯域化も、残された重要なマイルストーンである。本研究が切り拓いた「熱の損失を封じ込める」という設計思想は、これらの工学的な課題を突破するための堅牢な土台を提供する。
実装への扉を開く「真紅の輝き」と、環境発電ディスプレイの地平
理論上のブレイクスルーを現実の素子に落とし込んだ実証データは、遠い未来の夢物語ではなく、明日にでも社会へ実装できる強靭さを備えている。
構築された多機能ダイオードに光を当てると、キャパシタに電力を蓄える確かな発電性能を示した。同じ素子を暗所に置き、外部から電圧を印加すると、波長620 nmの鮮やかな赤色発光が観測された。微量の蛍光物質（ドーパント）を加えた状態で発光効率は2.0%に達し、駆動電圧3.2 Vにおいて輝度は1,000 cd/m²を記録した。1,000 cd/m²という数値は、現在私たちが手元で操作しているスマートフォンのディスプレイが発する最大輝度と同等の明るさである。3.2 Vという電圧は、携帯端末で広く使われている標準的なリチウムイオンバッテリーの許容範囲内にすっぽりと収まる。
| 比較項目 | 従来の有機太陽電池 | 本研究の多機能有機ダイオード | ペロブスカイト / GaAs等 |
|---|---|---|---|
| 主なエネルギー損失経路 | 無輻射再結合（熱） | 放射再結合（発光） | 放射再結合（発光） |
| 外部発光量子効率（EQE_EL） | 0.0006〜0.14% | 最大2.0% | 1%超〜極めて高い |
| 発光時の特徴 | ほぼ発光しない | 620 nm（赤色）、1000 cd/m² | 高輝度（可視光動作に制約あり） |
| 理論限界（SQ限界）との差 | 電圧損失が大きい（約0.6 eV） | 電圧損失を極限まで抑制（約0.34 eV） | 限界値に極めて近い |
| 環境・物理的特性 | カーボンベース・重金属なし | カーボンベース・重金属なし | 鉛を含む懸念 / 硬質・重量 |
この素子は波長450 nm付近の光に対して1.02 × 10^13 Jonesという極めて高い比検出能を示し、高性能な光検出器としての顔も併せ持つ。有害なブルーライトを選択的に感知する環境センサーや、短波長の光通信レシーバーとしての応用も視界に入っている。
窓ガラスの表面に貼り付けられた透明なフィルムが、昼間は室内に差し込む太陽光を吸収して電力を蓄え、夜になればその電力を使って柔らかな照明や情報ディスプレイとして空間を彩る。人間の肌に寄り添うしなやかなウェアラブルセンサーが、環境光から動力を得て自立稼働し、測定したバイタルデータを光の明滅でユーザーに知らせる。光から電気へ、電気から光へ。一方向の制約から解き放たれた有機ダイオードが、私たちの生活空間そのものを、巨大で静かなエネルギーの循環システムへと変えていく。
