ガソリンスタンドに車を停め、燃料を満タンにするまでに要する時間は数分にすぎない。このごく当たり前の日常的体験こそが、現代の電気自動車（EV）産業が喉から手が出るほど欲している究極の目標である。バッテリーの大容量化が進む一方で、充電時間の短縮は物理学と電気化学の冷酷な法則に阻まれ続けてきた。大量のエネルギーを短時間でバッテリーに押し込む行為は、狭い水路に濁流を流し込むようなものであり、内部構造の激しい摩擦と破壊を伴う。
特に、次世代の高容量材料として期待されるシリコンを負極（アノード）に用いた場合、この問題は絶望的な様相を呈する。シリコンはリチウムイオンを吸収する過程で体積が劇的に膨張と収縮を繰り返す。急速充電の強大な負荷がかかると、電極の表面に形成される保護膜は引き裂かれ、露出したシリコンが周囲の電解液と際限なく反応し続ける。結果としてリチウムが枯渇し、バッテリーは急速にその寿命を終えてしまう。
この難題に対し、科学者たちは長年、電解液そのものを改造するというアプローチをとってきた。特殊な塩を高濃度に溶かし込むことで安定した保護膜を作ろうと試みたものの、それは同時に電解液を粘り気の強いシロップのように変えてしまい、リチウムイオンの移動速度を致命的に遅くしてしまうというジレンマを生んでいた。
しかし2026年5月、オーストラリアのアデレード大学を拠点とする国際研究チームは、全く異なるアプローチでこの膠着状態を打破した。彼らはバッテリーの内部空間全体を弄ることをやめ、反応が起きる「界面」という最前線にのみ、極小の触媒という名の罠を仕掛けたのである。Nature Energy誌に発表されたこの発見は、単なる材料工学の成果にとどまらない。物理法則の壁を回避し、既存の液体系バッテリーのポテンシャルを極限まで引き出す、新たな設計思想の誕生を告げている。
バッテリー進化のジレンマ：流動性と防御壁の不完全な妥協
リチウムイオン電池が安定して動作するためには、初回充電時に電解液の溶媒が分解されて電極表面に形成される「固体電解質界面（SEI）」の存在が不可欠である。SEIは、電子を通さずにリチウムイオンだけを通すという絶妙な性質を持ち、それ以上の電解液の分解を防ぐ防波堤となる。しかし、従来の電解液では、急速充電という過酷な条件下でこの防波堤は簡単に崩れ去る。
充電時、マイナスに帯電したアノード表面には強力な電場が発生する。この時、電解液中に漂うマイナスの電気を帯びた陰イオン（アニオン）は、同じマイナス同士の反発力（クーロン力）によって電極表面から弾き出されてしまう。その結果、電極のすぐそば（内部ヘルムホルツ面）には中性の溶媒分子ばかりが集まることになる。この溶媒が主導して形成されるSEIは、有機成分が多く、機械的に非常に脆い。シリコンアノードが膨張・収縮するたびにこの脆いSEIはひび割れ、修復のために新たなリチウムと電解液が消費され続ける。これが容量低下と発熱の根本原因である。
無機成分、特にフッ化リチウム（LiF）を豊富に含むSEIを形成できれば、この防波堤は強固になる。LiFは機械的な強度が高く、リチウムイオンの伝導性にも優れている。これを実現するために、これまでの研究者は高濃度電解液（HCE）や局所高濃度電解液（LHCE）といった手法に頼ってきた。これらは電解液中の溶媒の割合を減らし、陰イオンを強制的に電極表面に押し込むための力技である。しかし、濃度を上げれば液の粘度が上がり、イオンが泳ぐスピードは落ちる。急速充電に必要な「高速なイオン輸送」と「強固な界面形成」は、あちらを立てればこちらが立たない関係にあった。
パラダイムシフト：「界面触媒」というナノスケールの罠
アデレード大学のShi-Zhang Qiao教授らが率いるチームが提示した解は、電解液のバルク（全体）の性質を犠牲にすることなく、界面の局所的な環境だけを操作するという洗練された戦略である。彼らは「界面陰イオン還元触媒」という新たな概念を提唱した。
具体的には、シリコンアノードの表面に二硫化モリブデン（MoS2）のコーティングを施し、そこに意図的に「硫黄（S）の欠陥」を作り出した。この硫黄が抜け落ちた穴（S-vacancy）こそが、物理法則に対する鮮やかなカウンターパンチとなる。
通常であれば、充電時の強いマイナス電場によって陰イオンは界面から遠ざかる。しかし、この硫黄欠陥の周囲には局所的にプラスの電荷を帯びた「静電ポテンシャル井戸」が形成される。いわば、目に見えない磁石のようなトラップである。このトラップは、電場による反発力よりも強い力で、電解液中のビス(フルオロスルホニル)イミド（FSI-）と呼ばれる陰イオンを捕獲し、界面の極めて近い位置に固定する。

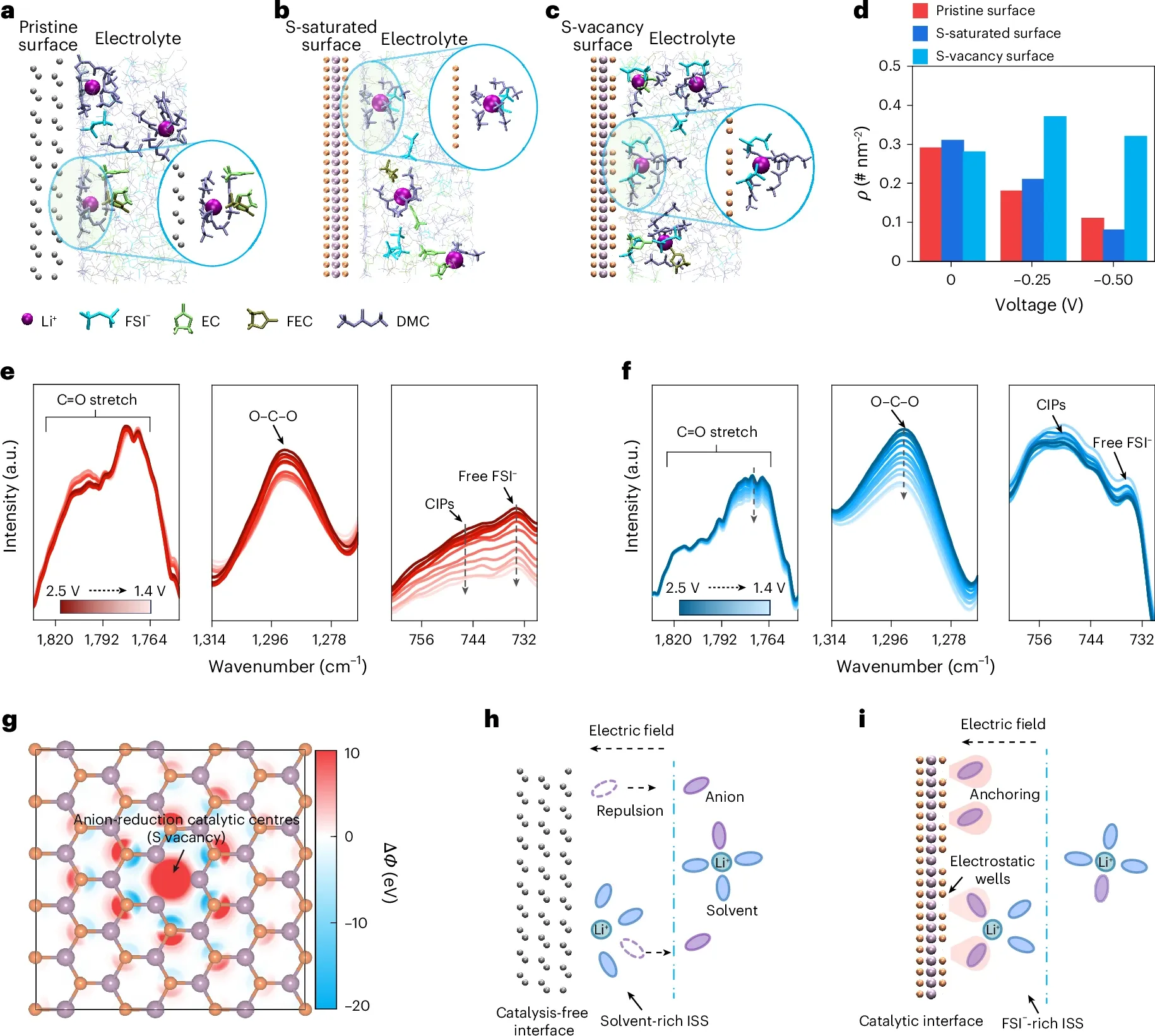

シミュレーションの結果は驚くべきものであった。従来の電極では、電圧をマイナス方向に印加するにつれて界面から陰イオンが消えていく。対照的に、硫黄欠陥を持つ触媒表面では、強い電場がかかっているにもかかわらず、従来の3倍以上の高密度でFSI-陰イオンが蓄積し続けていた。全体の電解液は流動性を保ったまま、電極の表面わずか数ナノメートルの領域にだけ、陰イオンが濃縮された異空間が創り出されたのである。
反応の順序を書き換える：見えないスピンと電子の受け渡し
この触媒サイトは、陰イオンを引き寄せることに加え、化学反応の順序そのものを根底から書き換えるというさらなる特性を秘めている。
密度汎関数理論（DFT）計算による詳細な分析によれば、硫黄欠陥の導入はMoS2のモリブデン原子の電子状態を変化させる。フェルミ準位の近くに新たな電子軌道が生まれ、電子を他へ受け渡す能力が著しく向上する。さらに、引き寄せられたFSI-陰イオンは、反応性の高いフッ素（F）原子が表面に向かって約60度傾くという特異な姿勢をとらされる。
この「電子を渡しやすくなった表面」と「受け取りやすい姿勢をとらされた陰イオン」の組み合わせにより、FSI-の還元分解に必要なエネルギーの壁（活性化エネルギー）が劇的に低下する。結果として、溶媒分子が分解されるよりも早いタイミング（より高い電位）で、FSI-が優先的に分解される。通常の電解液では溶媒の分解が先行してしまうところを、触媒の力で陰イオンの分解を先回りさせることに成功したのである。
ナノスケールのLiFシールド：破壊を退ける緻密な鎧の誕生
この先回りされた陰イオンの分解は、バッテリーの寿命を左右するSEIの構造に決定的な違いをもたらす。
従来のシリコンアノードで形成されるSEIは、厚みが約31.6ナノメートルにも達し、内部には未反応の有機成分が多く残るスカスカで脆い構造であった。対して、界面触媒の導きによって形成されたSEIは、厚さがわずか約11.3ナノメートルと非常に薄い。さらに重要なのはその中身である。

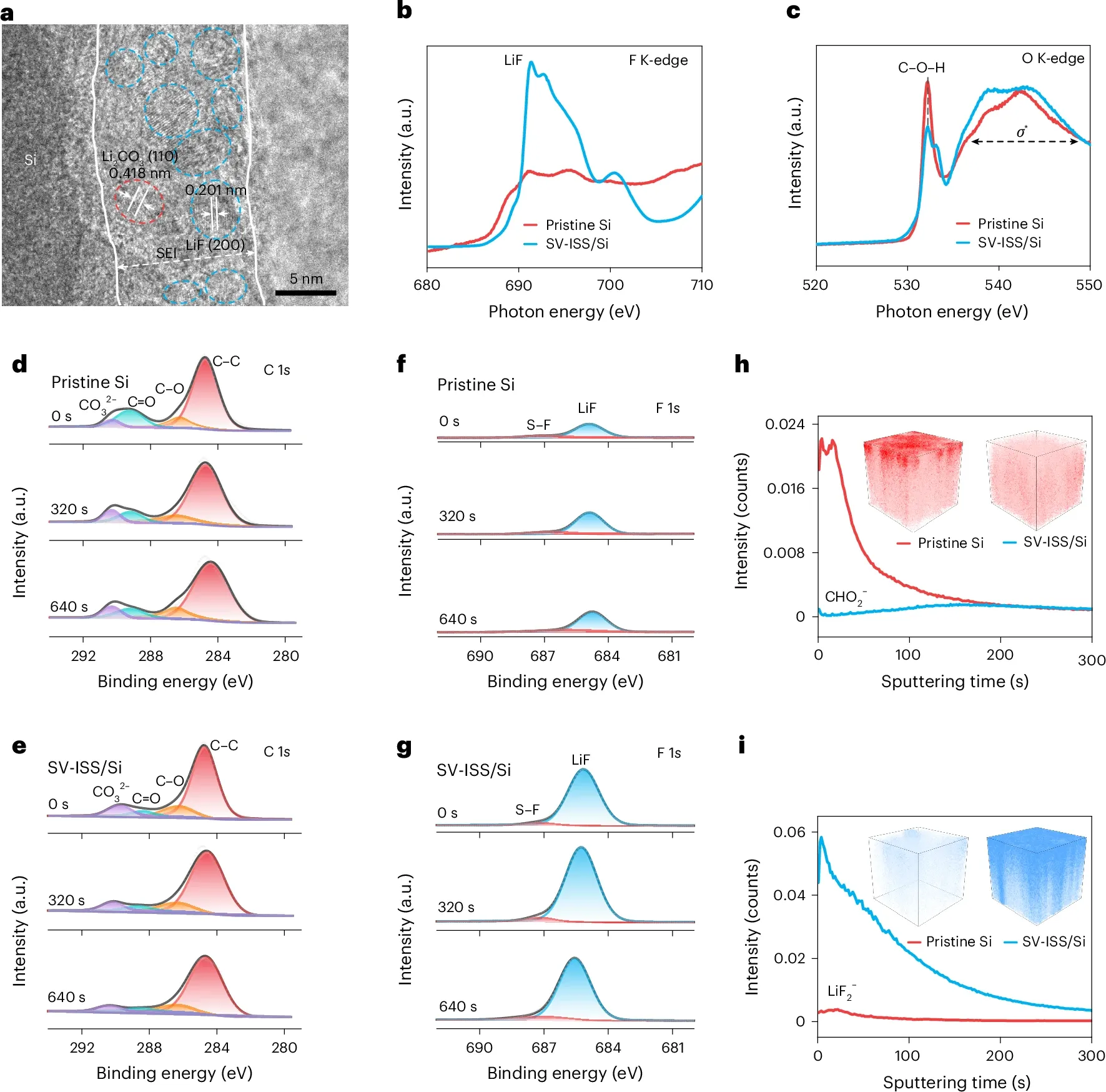

分析の結果、この薄いSEIの内部には5ナノメートル未満という極めて微小なLiFの結晶（ナノグレイン）がびっしりと敷き詰められていることが判明した。通常、LiFは粗大化して大きな結晶になりやすい。しかし、触媒サイトが微小な核生成の起点となることで結晶の成長は抑え込まれ、細かな粒として緻密かつ均一に分布したのである。
微細な結晶が密集した構造は、物理的に極めて頑丈である。原子間力顕微鏡（AFM）で測定したこのLiFリッチなSEIのヤング率（硬さの指標）は約4.67 GPaを記録し、従来のSEI（約1.61 GPa）の約3倍に達した。シリコンが激しく膨張・収縮を繰り返しても、この強靭な鎧はひび割れることなく電極を守り抜く。
さらに、結晶の粒が細かいということは、結晶と結晶の隙間（粒界）が無数に存在することを意味する。この粒界こそが、リチウムイオンが高速で滑り抜けるための専用ハイウェイとなる。防御力が高いにもかかわらず、リチウムイオンの輸送速度は従来の7倍以上に跳ね上がった。
| 比較項目 | 従来のシリコンアノード | 触媒導入シリコンアノード (本研究) |
|---|---|---|
| SEIの厚さ | 約31.6 nm | 約11.3 nm |
| SEIの主成分 | 有機成分主体 | 無機成分 (LiF) 主体 |
| LiF結晶のサイズ | 粗大 | 5 nm未満 (微細) |
| SEIのヤング率 (強度) | 約1.61 GPa | 約4.67 GPa |
| 充電時のクーロン効率 | 平均98.3% | 平均99.94% |
数値が語る圧倒的優位性：6分で85%充電の世界線
理論とナノスケールの証明が、実際のバッテリー性能としてどのように結実したか。実用化の試金石となるAh（アンペアアワー）クラスのポーチセルを用いた試験において、研究チームは業界の常識を覆す数値を叩き出した。

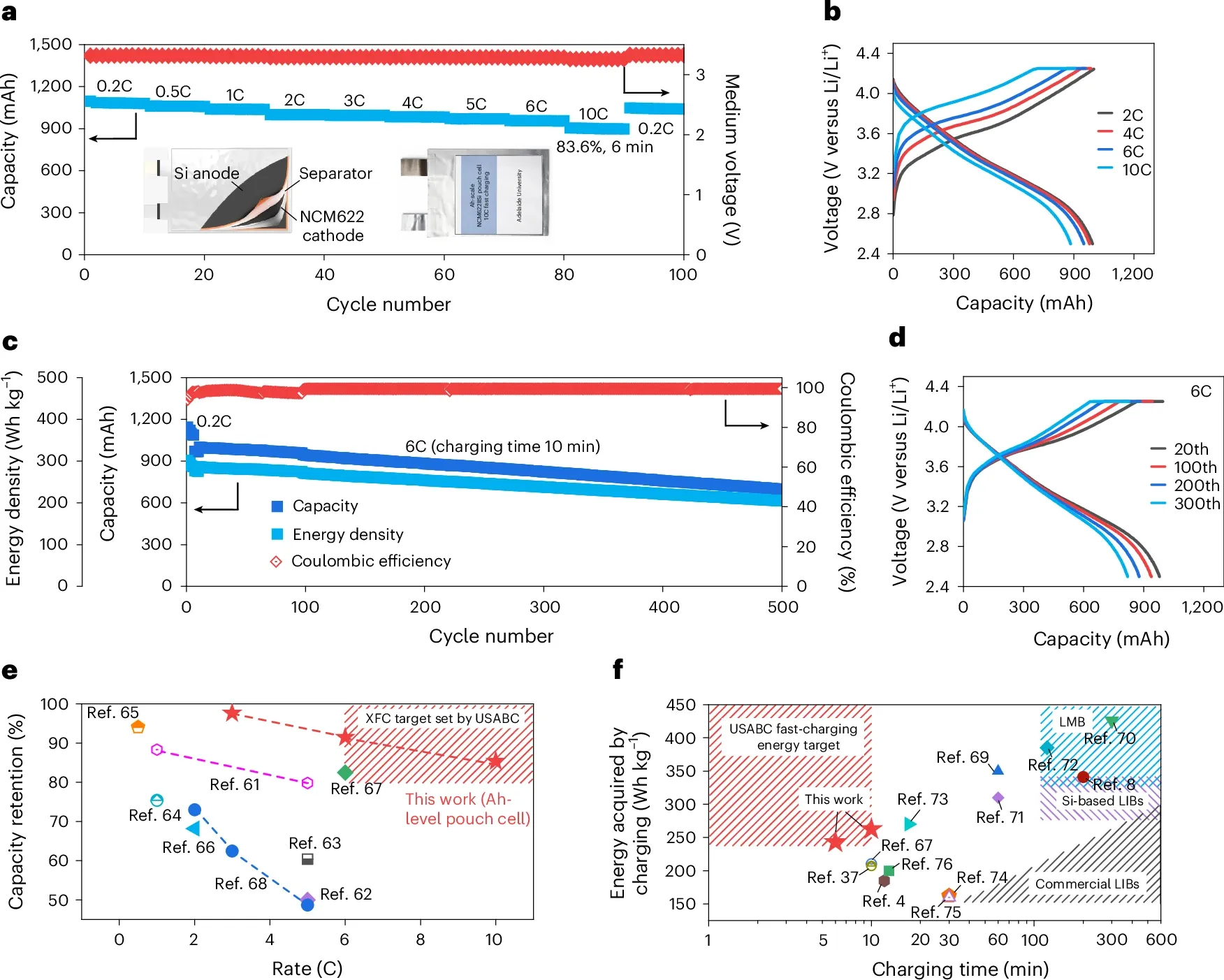

一般的な電解液（1MのLiFSIを使用）を用いたまま、この触媒導入アノードを組み込んだセルは、6Cレート（10分で満充電となる電流の強さ）において、10分間で公称容量の約91.4%を充電することに成功した。さらに苛烈な10Cレート（6分で満充電となる電流）においても、わずか6分間で約85.3%という驚異的な充電状態に到達した。
特筆すべきは、この異常な充電速度が寿命やエネルギー密度を全く犠牲にしていない点にある。6分間の充電で、セルは240.4 Wh/kgという極めて高いエネルギー密度を提供した。これは、米国先進電池コンソーシアム（USABC）が設定する「300 Wh/kgクラスの電池で、10分以内に80%の利用可能エネルギーを供給する」という野心的な急速充電目標を完全にクリアする水準である。
耐久性においても隙はない。6Cレートの超急速充電を500回繰り返した後でも、初期容量の約72.0%を維持していた。対照的に、従来のシリコンアノードを用いたセルは、10Cレートでは容量の18.9%しか充電できず、急速な劣化によって実用性を完全に失っていた。この差は、ナノスケールの静電トラップが生み出した緻密な防御壁が、マクロな製品レベルにおいても完璧に機能していることを如実に物語っている。
マクロな文脈と未来への布石：EV市場をどう塗り替えるか
この発見が持つ社会的なインパクトは計り知れない。現在のEV市場において、消費者がガソリン車から乗り換える最大の障壁は「航続距離の不安」と並んで「充電時間の長さ」である。高速道路のサービスエリアで30分以上も充電を待つ現状のインフラでは、大規模なEV普及には限界がある。
自動車メーカーやバッテリー企業は、この課題を克服するために全固体電池の開発に巨額の資金を投じている。全固体電池は製造コストが高く、量産化の壁に直面しているのが実情である。今回の界面触媒のアプローチは、高価な全固体電解質や特殊で高粘度な電解液を必要としない。現在広く流通している市販の電解液をそのまま使用しながら、アノード表面の処理を工夫するだけで、全固体電池に迫る急速充電性能と安全性を引き出すことができる。
今回の研究がAhクラスの大型ポーチセルで実証された事実は、この技術が決して机上の空論ではないことを証明している。現在の開発スピードを考慮すれば、数年以内にはこの触媒技術を用いたプロトタイプEVがテストコースを走り出すシナリオも十分に現実的である。全固体電池の量産化が想定以上に難航するなか、既存の巨大な液体系バッテリーの製造ラインを転用できるこの「界面触媒シリコンアノード」は、2030年代のEV市場における新たな覇権技術へと一気に躍り出るポテンシャルを秘めている。
もちろん、実験室のブレイクスルーが直ちに市販車に搭載されるわけではない。今後は、過酷な温度変化や長期間の放置といった実用環境下での耐久試験、そしてロール・トゥ・ロール方式での大量生産を見据えたコーティングプロセスの最適化が求められる。また、バッテリーパック全体での熱管理システムとの統合も、実用化に向けた重要なステップとなるだろう。
それでもなお、Qiao教授のチームが示した「触媒を用いて界面の反応を支配する」という全く新しい設計思想は、エネルギー貯蔵の分野に強烈なパラダイムシフトをもたらした。流動性と防御壁のトレードオフという、長年科学者たちを悩ませてきた物理法則の壁は、硫黄の小さな欠陥が放つ静電気の力によって見事にすり抜けられたのである。数分のコーヒーブレイクの間に、数百キロメートルを走るエネルギーを車に注ぎ込む。その未来への扉は、ナノスケールの極小の世界から力強く押し開かれたのだ。
