次世代エネルギーの切り札として世界中で熾烈な開発競争が繰り広げられている「ペロブスカイト太陽電池」。薄く、軽く、折り曲げ可能で、なおかつ製造コストが低いという夢のような特性を持つ一方で、実用化へ向けた最大の障壁が存在していた。それは「熱への圧倒的な脆弱性」だ。特に高温多湿で日射の厳しい日本の夏を想定した屋外環境下では、急激な性能劣化が避けられないとされてきた。
しかし、2026年2月13日、科学誌『Nature Communications』にて、その歴史的な弱点を大きく前進させる研究成果が発表された。産業技術総合研究所（AIST）の研究チームは、電池内部の層に用いる新たな添加剤を開発し、85℃という過酷な高温環境下で2400時間経過しても性能が劣化しない—むしろ初期性能を上回る—という高い熱安定性を実現した。さらに、光電変換効率も25%という極めて高い水準を達成したのだ。
本稿では、ペロブスカイト太陽電池がいかにして「熱という名の宿敵」を打ち破ったのか、その根底にある新たな素材の正体と、ナノスケールで引き起こされる物理化学的なメカニズムの全貌を見ていきたい。
ペロブスカイト太陽電池の「アキレス腱」：なぜ熱に弱かったのか？
ペロブスカイト太陽電池（Perovskite Solar Cells: PSCs）は、ペロブスカイトと呼ばれる特殊な結晶構造を持つ化合物を光吸収層として用いる太陽電池だ。シリコン太陽電池に匹敵する光電変換効率を誇りながら、溶液を塗布するだけで製造できるため、次世代の再生可能エネルギー源として大本命視されている。
しかし、この太陽電池を社会インフラとして電力網（パワーグリッド）に統合するためには、解決しなければならない致命的な弱点があった。それが「熱不安定性」だ。
太陽電池は直射日光を浴びて発電するため、夏の炎天下ではパネル表面の温度が70℃から80℃近くに達することも珍しくない。従来のペロブスカイト太陽電池は、このような高温環境下に置かれると数日から数週間で発電能力を失ってしまう。その最大の原因は、ペロブスカイト層ではなく、その隣に配置される「正孔輸送層（Hole-Transport Layer: HTL）」というパーツに隠されていた。
正孔輸送層とは、ペロブスカイト層が光を吸収して生み出したプラスの電荷（正孔）を、電極へと運び出すための重要な「道」である。この層の材料として、世界中で標準的に使用されているのが「Spiro-OMeTAD」という有機化合物だ。そして、Spiro-OMeTADの電気伝導性を高め、道としての性能を最大限に引き出すためには、「4-tert-ブチルピリジン（tBP）」という添加剤とリチウム塩を混ぜ合わせることが不可欠とされてきた。
ところが、このtBPこそが、太陽電池の寿命を縮める「諸刃の剣」だった。

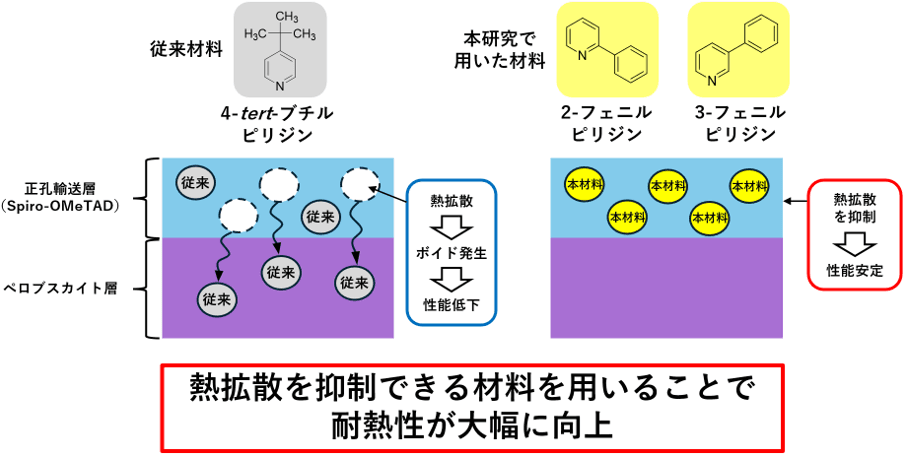

tBPは常温では液体の添加剤だが、沸点が197℃と高温環境下では揮発しやすい性質を持つ。太陽電池が高温に晒されると、tBPは正孔輸送層の中から徐々に揮発して抜け出してしまう。その結果、抜け殻のように層の内部に無数の微細な「空洞（ボイド）」が形成され、電荷の通り道が寸断されてしまうのである。
さらに深刻な問題があった。揮発して動き回るtBPは、隣接するペロブスカイト層へと侵入し、化学反応を起こしてしまう。具体的には、ペロブスカイトの主成分であるヨウ化鉛（PbI2）と結合して好ましくない副生成物を作り出し、光を吸収する結晶構造そのものを破壊してしまうのだ。
「高温になると添加剤が揮発し、内部構造をスカスカにした挙句、心臓部を化学的に破壊する」。これが、ペロブスカイト太陽電池が「日本の夏」を乗り越えられなかった科学的なメカニズムである。この根本的なジレンマを解決しない限り、実用化の扉が開くことはなかった。
世紀の発見：36種類の候補から導き出された「ヘテロアリール誘導体」
産総研の研究チームは、この長年の課題である「tBPへの依存」からの脱却を図るべく、巨大な科学的探求の旅に乗り出した。彼らが着目したのは、「ヘテロアリール誘導体」と呼ばれる化合物のグループである。
ヘテロアリール誘導体とは、炭素の環状構造の中に窒素や硫黄、酸素といった炭素以外の原子（ヘテロ原子）を組み込んだ芳香族化合物の総称だ。水素原子を別の化学基（アルキル基やフェニル基など）で置き換えることで、分子の性質を無限にチューニングできる特徴を持つ。
研究チームは、分子の構造、沸点、立体的な形状、そして電子を引き付けたり押し出したりする性質などを綿密に計算し、36種類のヘテロアリール誘導体をリストアップした。そして、リチウム塩やコバルト錯体などとの60パターンにも及ぶ組み合わせを一つ一つ試し、85℃という苛酷な熱耐性テストにかけ続けたのである。
膨大なスクリーニングの果てに、ついに研究チームは目的の添加剤を特定した。それが、ピリジン環にフェニル基（ベンゼン環）が結合した「2-フェニルピリジン（2-phenylpyridine）」と「3-フェニルピリジン（3-phenylpyridine）」である。
これらの分子は、従来のtBPとは全く異なる振る舞いを見せ、ペロブスカイト太陽電池の耐久性を異次元のレベルへと引き上げることになる。
なぜ熱に耐えられるのか？3つの視点から紐解く熱耐性のメカニズム
では、なぜ「フェニルピリジン」を用いた太陽電池は、これほどまでに優れた熱耐性を持てたのか？研究チームは、走査型電子顕微鏡（SEM）やX線回折（XRD）、さらに最先端の質量分析技術を駆使して、ナノスケールの世界で起きている現象を明らかにした。そのメカニズムは大きく3つの要因に分けられる。
1. 揮発の抑制と「ボイド（空洞）」を許さない構造的安定性
前述の通り、従来のtBPは熱によって揮発し、正孔輸送層に空洞（ボイド）を作ることが致命傷であった。しかし、新たに採用されたフェニルピリジン類は、分子構造内に大きなフェニル基を持つため、沸点が非常に高い。例えば2-フェニルピリジンの沸点は270℃、3-フェニルピリジンは274℃であり、tBPの197℃を大きく上回る。
研究チームが太陽電池の断面を電子顕微鏡（SEM）で観察したところ、その差は一目瞭然であった。従来型（tBP使用）を85℃で400時間加熱したデバイスでは、正孔輸送層の中に巨大な亀裂や空洞が多数発生し、層の境界線が崩壊していた。一方、2-フェニルピリジンを使用したデバイスでは、400時間経過後もボイドが一切形成されず、各層の境界がくっきりと保たれた「ボイドレス構造」を完全に維持していたのである。
2. 「立体障害」によるペロブスカイト層の防衛（反応ブロック）
熱耐性のもう一つの大きな要因は、化学的な不活性さである。tBPは熱エネルギーを与えられるとペロブスカイト層へ侵入し、ヨウ化鉛（PbI2）と結合してデバイスを破壊していた。
X線回折（XRD）という手法を用いて結晶構造の変化を調べたところ、2-フェニルピリジンや3-フェニルピリジンは、85℃で加熱し続けてもヨウ化鉛との副生成物をほとんど作らないことが証明された。なぜ反応しないのか？その秘密は「立体障害」という分子レベルの物理的バリアにある。
フェニルピリジンは、ピリジンの隣（オルト位やメタ位）に大きなフェニル基という「かさばる構造」がついている。このかさばる部分が物理的な障害物となり、ペロブスカイト層の成分が結合しようと近づいてきても、まるで鍵穴に別の突起物が覆いかぶさっているかのように、結合を物理的にブロックしてしまうのだ。この巧みな分子設計が、熱による好ましくない化学反応を未然に防いでいる。
3. リチウムイオンの暴走を食い止める安定した分布
正孔輸送層の性能を高めるために加えられるリチウム塩の挙動も、電池の寿命に大きく関わる。研究チームは飛行時間型二次イオン質量分析法（ToF-SIMS）を用い、85℃で100時間加熱した後の内部の元素分布を立体的にマッピングした。
従来型のtBPは、加熱されると自分自身がペロブスカイト層の奥深くへと移動（マイグレーション）してしまう現象が確認された。これに対し、2-フェニルピリジンは加熱後も正孔輸送層（Spiro-OMeTAD層）の本来の場所にしっかりと留まり続けていた。この添加剤自身の強固な定着性が、リチウムイオンを均一に保持し、電池全体の構造崩壊を防ぐ重要な役割を担っていることが明らかになった。
常識を覆す圧倒的な実証データ：2400時間の85℃テストと25%の変換効率
これらのメカニズムは、定量的な実証データとして明確に現れた。
研究チームは、各添加剤を組み込んだペロブスカイト太陽電池を作成し、電気オーブンの中で「85℃」という過酷な温度に保ち続ける熱加速劣化試験を実施した。85℃での長期試験は、国際的な太陽電池の信頼性規格において最も厳格な条件の一つに相当する。
従来型のtBPを用いた基準デバイスは、初期の光電変換効率が15.6%であったが、熱試験を開始してたった72時間で、その効率はわずか0.7%へと急降下した。完全に機能停止に陥ったのである。
ところが、2-フェニルピリジン（2-phenylpyridine）を用いたデバイスは、85℃で2400時間（実に100日）加熱し続けた後でも、なんと初期の光電変換効率の104%を記録した。劣化するどころか、初期状態よりもわずかに性能が向上したまま安定するという、これまでの常識を覆す結果を叩き出したのだ。同様に3-フェニルピリジンを用いたデバイスも、2400時間後に初期効率の101%を維持し、極めて卓越した熱耐久性を証明した。
さらに驚くべきは、耐久性だけでなく「発電能力（効率）」も飛躍的に向上したことだ。
最適化されたデバイスにおいて、2-フェニルピリジンを用いたペロブスカイト太陽電池は、光電変換効率（PCE）25%という極めて高い数値を達成した。これは現在広く普及しているシリコン太陽電池のトップクラスの性能に匹敵する。
なぜ効率が上がるのか？時間分解フォトルミネッセンス（trPL）という光を用いた観測技術により、その謎も解き明かされている。フェニルピリジン類を用いると、ペロブスカイト層で生まれた電荷が正孔輸送層へと移動するスピードが著しく加速することが判明した。電子が熱エネルギーとして消滅してしまう（再結合）前に、素早く電極へと回収できるようになったため、開回路電圧（VOC: Open-Circuit Voltage）や曲線因子（FF）が向上し、結果として25%という変換効率に繋がったのである。
実用化への最終関門を突破：屋外実証テストとモジュール化への展望
実験室のオーブンの中だけでなく、実際の太陽の下で機能しなければ意味がない。研究チームは、実用化を見据えてさらに2つの重要なステップに踏み込んだ。
一つ目は、「大面積化」への適性である。ペロブスカイト太陽電池を工場で大量生産するためには、「ブレードコーティング」や「ロール・トゥ・ロール方式」と呼ばれる、紙にインクを塗るような連続的な製造プロセスが必要となる。そのためには、正孔輸送層にある程度厚みを持たせる（200ナノメートル以上）必要があるが、従来の材料では厚く塗ると性能が落ちてしまっていた。しかし、今回開発されたフェニルピリジン添加剤は厚膜化にも適応し、実際に有効面積1.44 cm2のミニモジュールを作成したところ、21.2%という高い変換効率を達成することに成功した。これは大規模な商業生産への強力な裏付けとなる。
二つ目は、「実際の屋外環境下での長期稼働」である。研究チームは、太陽電池を屋外に設置し、最大電力点追従制御（MPPT）システムを用いて、リアルタイムで太陽光を浴びながら発電し続けるテストを行った。
その結果、2-フェニルピリジンを用いた太陽電池は、天候の変化や昼夜の寒暖差に晒されながらも、1570時間にわたって連続稼働し、初期の最大電力点電圧の90%を維持し続けた。
特筆すべきは、この屋外テストが示唆する「真の耐久力」である。直射日光を浴びて高温に達する日中と、気温が下がる夜間の過酷な温度サイクルに対しても、開発された太陽電池は極めて優れた光安定性とサイクル安定性を示した。「85℃で2400時間劣化ゼロ」という実験室での絶対的な熱安定性が、高温多湿で日射が厳しい「日本の夏」という現実の過酷な環境を耐え抜くための、揺るぎない担保となっているのである。
次世代太陽電池が社会実装される日
産総研が達成した本研究は、ペロブスカイト太陽電池の歴史において、最も困難とされてきた「熱不安定性」の壁を大きく突き破るブレイクスルーである。
Spiro-OMeTADという標準的な材料に対して、従来不可欠とされてきたtBPを捨て、新たに「ヘテロアリール誘導体（フェニルピリジン類）」という最適解を見つけ出したこと。そして、ボイドの抑制、立体障害による化学反応のブロック、効率的な電荷抽出というミクロのメカニズムを解き明かし、「2400時間の熱耐久」と「25%の高効率」を両立させたことは、科学的な快挙と言うほかない。
軽量で曲げることができ、建物の壁面やクルマの屋根、さらには空飛ぶドローンの翼にまで搭載可能なペロブスカイト太陽電池。それが、真夏の苛烈な太陽の熱に耐えうる強靭な「心体」を手に入れた今、再生可能エネルギーが真に社会の隅々に行き渡る未来は、決して遠い夢ではなくなった。
「日本の夏を耐え過ごす」次世代太陽電池が、世界のエネルギー網の主役として羽ばたく日は、すぐそこまで来ている。
論文
- Nature Communications: Heteroaryl derivatives for hole-transport layers improve thermal stability of perovskite solar cells
参考文献
- 産業技術総合研究所：ペロブスカイト太陽電池、ついに日本の夏を耐え過ごす！
