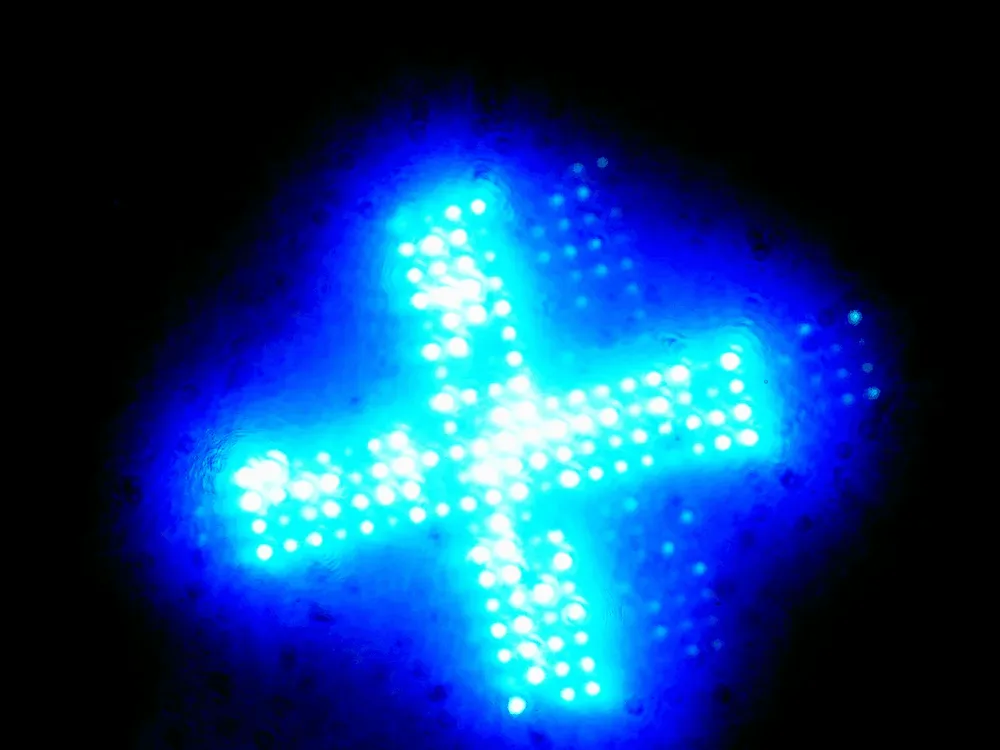

2026年1月、サンフランシスコで開催された「SPIE Photonics West 2026」にて、スウェーデンのスタートアップ企業 Polar Light Technologies（以下、Polar Light）が、500nm（ナノメートル）以下の極小サイズを実現した初の「ナノLED」シリーズを発表した。これは従来のマイクロLEDが直面していた物理的限界を、独自のピラミッド型ボトムアップ構造によって突破し、次世代のAR（拡張現実）やVR（仮想現実）、さらにはオンチップ光通信に向けたパラダイムシフトを告げるものだ。

AD

マイクロからナノへ：ディスプレイ技術の地殻変動

ディスプレイ業界において、「マイクロLED」は長らく究極のデバイスと目されてきた。数マイクロメートルサイズの画素が自発光することで、高い輝度と低消費電力を両立させるからだ。しかし、スマートグラスやスマートコンタクトレンズといった「究極のウェアラブルデバイス」の実現には、さらに小さな画素、すなわち「ナノスケール」への進化が不可欠となっている。

現在、スマートグラスメーカーは3μm（マイクロメートル）以下の画素サイズを求めているが、Polar Lightが今回示したのは、それを遥かに凌駕する300nm〜500nmサイズの世界である。

従来の「トップダウン方式」が抱える致命的な欠陥

なぜこれまでLEDをナノスケールまで小さくすることが困難だったのか。その理由は、従来の「エッチング（食刻）」による製造プロセスにある。

  • 表面損傷と効率低下: 通常のLEDは、半導体ウェハーを上から削り取る（トップダウン）ことで画素を形成する。しかし、ナノサイズまで削ると、側面に物理的な損傷が生じ、そこから電気が漏れたり、光にならないエネルギー（非放射再結合）が増大したりする。
  • 外部量子効率（EQE）の急落: 画素が小さくなるほど「表面積対体積比」が増大するため、側面損傷の影響が致命的となり、発光効率が大幅に低下してしまう。

Polar LightのCEO、Oskar Fajerson氏は「性能や生産性を犠牲にすることなくナノLEDスケールに到達したことは、業界にとって大きなマイルストーンだ」と述べている。

独自技術「ピラミッド型ボトムアップ構造」の科学的意義

Polar Lightの最大の革新は、削るのではなく「育てる」という、原子レベルの制御に基づいたボトムアップ（エッチフリー）アーキテクチャにある。

結晶成長による「自己組織化」

同社のプロセスは、リンショーピング大学のPer-Olof Holtz教授らの研究に基づいている。窒化ガリウム（GaN）と窒化インジウムガリウム（InGaN）を用い、結晶をピラミッド型に積み上げていくことで、以下のメリットを享受できる。

  • エッチング損傷の皆無: 削る工程がないため、側面の結晶構造は完璧に保たれ、極小サイズでも高い効率を維持できる。
  • 歪みの緩和: GaNとInGaNの格子不整合による歪みをピラミッド形状が吸収するため、高品質な結晶成長が可能となる。
  • 光の指向性: ピラミッド形状自体がレンズのような役割を果たし、光が狭い角度（サブ・ランバーシアン特性）で放出される。これにより、ARグラスの導光板（ウェーブガイド）へ効率的に光を注入できる。

同一材料によるモノリシックRGBの実現

通常、赤色LEDは青色や緑色とは異なる材料（AlGaInPなど）で作られる。しかし、Polar Lightはピラミッド構造を制御することで、同一のInGaN系材料のみで赤・緑・青（RGB）すべての発光を成功させている。これは、将来的に単一のチップ上にフルカラーディスプレイを構築する「モノリシックRGB」への道を拓くものである。

AD

世界の研究動向：90nmへの挑戦と効率の壁

ナノLEDの開発競争は世界中で激化している。Polar Lightの300nm〜500nmという成果に対し、さらに小さなサイズを追求する研究チームも存在する。

研究機関LEDタイプ最小サイズ特徴外部量子効率 (EQE)
Polar LightInGaN (ピラミッド)300nmモノリシックRGB対応、商用化に近い比較的高効率を維持
ETH ZurichOLED100nm電子線リソグラフィを使用約13%
浙江大学ペロブスカイト90nm報告されている中で世界最小級5〜10%

効率のジレンマ

現在、ミリメートルサイズの標準的なLEDのEQEは50〜70%に達するが、ナノサイズでは5〜13%程度まで低下するのが一般的だ。画素が小さくなるほど、注入された電子が光に変換されずに熱として逃げてしまう課題がある。

Polar Lightのアプローチが期待されているのは、この効率低下を物理的な構造（ピラミッド）によって最小限に抑え込んでいる点にある。

ナノLEDがもたらす「ディスプレイ以外」の可能性

画素が1μmを下回ると、興味深い物理的現象が発生する。光の波長（青色で約450nm）と同等、あるいはそれ以下のサイズになるため、人間の目では個別の画素を識別できなくなる「回折限界」を超えるのだ。

オンチップ・フォトニクスとAIの進化

ディスプレイ用途を超え、ナノLEDは「チップ内の光通信」に革命を起こす可能性がある。

  • 超高速データ転送: 電気信号の代わりに光を使ってチップ間で情報をやり取りすることで、AI処理などの膨大な計算を低遅延・低電力で行えるようになる。
  • メタサーフェスの形成: ナノLEDをアレイ状に並べることで、光の位相や振幅を自由自在に操る「メタサーフェス」として機能させることができる。これにより、従来のレンズを必要としないフラットな光学系や、ホログラフィック・ディスプレイの実現が視野に入る。

AD

社会実装へのロードマップ：2026年後半の市場投入

Polar Lightは研究段階から実用化フェーズへと加速している。

  • 資金調達: 2026年1月、500万ユーロ（約8億円）以上の新たな資金調達を発表。これにより、累積調達額は1,300万ユーロに達した。
  • 製品化時期: 同社は2026年後半に最初の製品を市場へ投入する計画を立てている。
  • 製造パートナーシップ: 2025年にはすでにマイクロディスプレイのプロトタイプを公開しており、CMOSバックプレーンとの統合（ハイブリッド統合）についても技術的な確立が進んでいる。

ナノLEDが定義する「視覚の未来」

Polar Lightによる500nm以下のナノLED実現は、単なる技術的な記録更新ではない。それは、私たちがデジタル情報に触れるインターフェースが、もはや「画面」という枠組みを超え、日常の視界やチップ内部の光へと溶け込んでいく時代の幕開けを意味している。

「究極の解像度」を求めるAR/VR市場と、「究極の通信速度」を求める計算機科学。この二つの巨大な要求が、ナノスケールの小さなピラミッドの上で交差しようとしている。2026年後半、最初の製品が登場する時、私たちは新たな「光の革命」を目の当たりにすることになるだろう。
