現代物理学における目標の一つ、それが単一光子（Single Photon）の完全な制御だ。
米国エネルギー省（DOE）傘下のアルゴンヌ国立研究所とイリノイ大学アーバナ・シャンペーン校の研究チームは、この夢の実現に向けた決定的なブレイクスルーを達成した。彼らは、六方晶窒化ホウ素（hBN）と呼ばれる超薄膜材料の層を少しだけ「ねじる」ことで、原子1つ分の欠陥から放たれる光を従来の120倍に増幅させることに成功したのである。
さらに、最先端の電子顕微鏡「QuEEN-M」を駆使することで、青色発光の源となる原子構造を特定しただけでなく、電子ビームを使って原子レベルの「光のスイッチ（量子エミッタ）」をオンデマンドで作製・消去する技術を実証した。
この成果は、盗聴不可能な通信網「量子インターネット」や、現在のスーパーコンピュータを遥かに凌駕する「量子コンピュータ」の実用化を、理論から工学の領域へと引き上げる、まさにパラダイムシフトと言える物である。
量子の世界を灯す「単一光子源」の謎
量子エミッタとは何か
我々が日常目にする電球やレーザーの光は、無数の光子（光の粒）の流れである。しかし、量子技術の世界では、この光子を「たった1粒ずつ」、狙ったタイミングで発射する光源が必要となる。これが「量子エミッタ（単一光子源）」だ。
なぜ1粒でなければならないのか。それは、量子暗号通信において、情報（量子ビット）を単一の光子に乗せることで、物理的に盗聴を不可能にするためだからだ。もし光子が2粒同時に出てしまえば、1粒を盗み見られても気づかない。だからこそ、完全に制御された単一光子源は、次世代のセキュリティと計算能力の要石（キーストーン）となる。
「見えない」光源のジレンマ
これまで、ダイヤモンドやhBNなどの結晶中にある原子レベルの「欠陥」が、優れた量子エミッタになることは知られていた。しかし、科学者たちは長年、ある二律背反（トレードオフ）に苦しめられてきた。
- 光を見るには厚みが必要: エミッタからの発光（カソードルミネセンス：CL）を鮮明に捉えるには、電子ビームと相互作用させるための十分な試料の厚み（通常100nm以上）が必要だった。
- 原子を見るには薄さが必要: どの原子が光っているのか、その構造（原子配列）を電子顕微鏡で特定するには、電子が透過できる極薄の試料（数nm〜数原子層）でなければならない。
つまり、光を観察しようとすると原子が見えず、原子を見ようとすると光信号が弱すぎて見えない。まるで「暗闇の中でスイッチの手触りを探す」か、「明るい部屋でスイッチの配線が見えない」かのような状態が続いていたのだ。
革新の鍵は「ツイスト」にあり：120倍の信号増幅
アルゴンヌ国立研究所のJianguo Wen氏、Hanyu Hou氏らのチームは、この壁を物理学的なアイデアで打ち砕いた。その魔法のような手法が、「ツイスト界面（Twisted Interfaces）」の導入である。
モアレ縞が電子を変える
研究チームは、2層のhBNシートを重ね合わせる際、その角度をわずかにずらして（ツイストして）配置した。すると、原子の並びが周期的にズレることで「モアレ模様」と呼ばれる超格子構造が形成される。
このモアレ構造は、単なる模様ではない。物質内の電子の状態密度（Density of States: DOS）を劇的に変化させる役割を果たす。論文によると、このツイスト界面によって電子と物質の相互作用が変化し、カソードルミネセンス（CL）の信号強度が、単層の場合と比較して最大120倍にまで増幅されることが判明した。
ナノメートル精度の「地図」
この驚異的な信号増幅により、これまで信号が弱すぎて不可能だった「極薄試料（原子が見える薄さ）」での発光マッピングが可能になった。

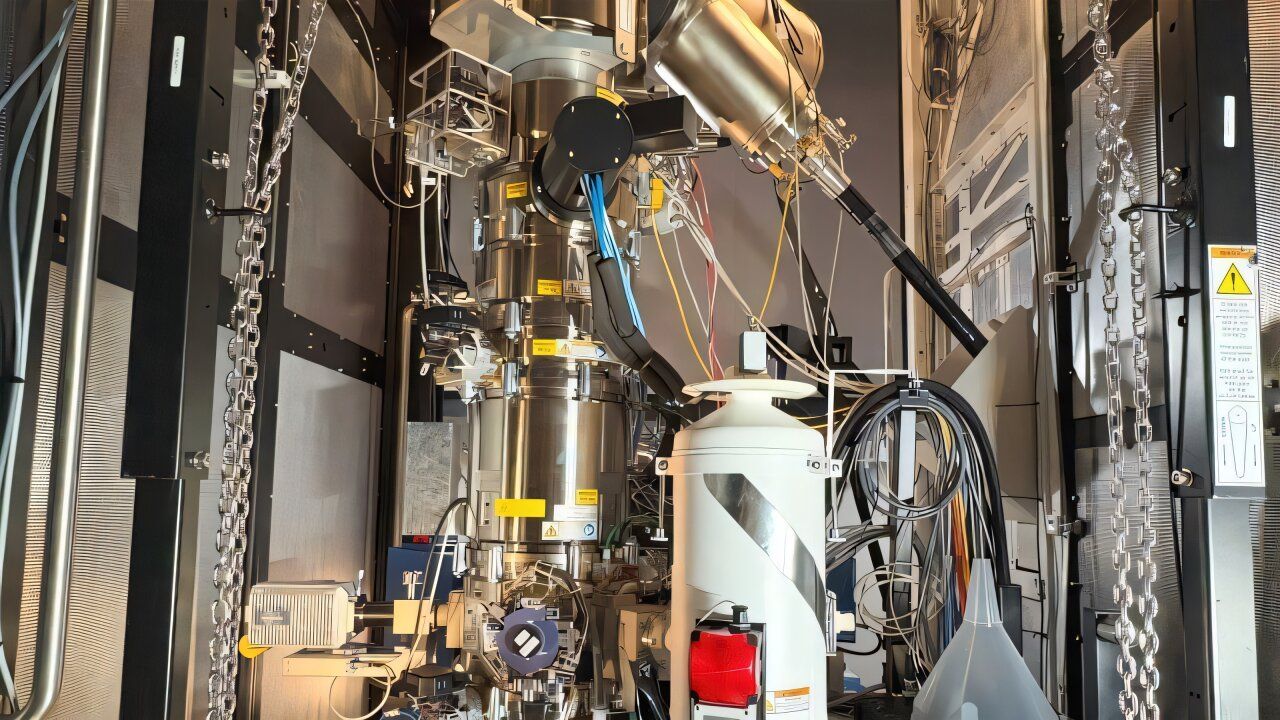

研究チームは、アルゴンヌ国立研究所・ナノスケール材料センター（CNM）が誇る特殊な顕微鏡「QuEEN-M（Quantum Emitter Electron Nanomaterial Microscope）」を使用し、10ナノメートル（10億分の1メートル）以下の精度で、どの場所が光っているかを特定することに成功した。これは、従来の光学顕微鏡の回折限界を遥かに超える分解能である。
「青い幽霊」の正体を暴く：440nm発光の起源
研究チームが特に注目したのは、hBNから放たれる波長440nmの「青色光」である。この発光は以前から観測されていたが、具体的にどのような原子の欠陥がこの光を生み出しているのかは謎のままだった。
垂直炭素ダイマー（VACD）の発見
ツイスト界面による増幅とQuEEN-Mの高分解能を組み合わせることで、チームはついにその光源の「住所」を特定し、その原子構造を直接撮影することに成功した。
STEM（走査透過型電子顕微鏡）による原子分解能画像と、第一原理計算（DFT）によるシミュレーションを突き合わせた結果、青色発光の正体は「垂直配向した炭素ダイマー（Vertically Aligned Carbon Dimer: VACD）」であることが明らかになった。
- 構造の詳細: hBNはホウ素（B）と窒素（N）が交互に並ぶハニカム構造を持つ。VACD欠陥では、隣接する層のホウ素と窒素が、それぞれ炭素（C）原子に置き換わり、層をまたいで垂直にペア（ダイマー）を形成している。
- なぜ重要か: 炭素はhBNの合成過程や加工過程で混入する一般的な不純物だが、それらが特定の配置（垂直ペア）になったときのみ、安定した単一光子源として機能することを突き止めたのだ。
「探す」から「創る」へ：電子ビームによるオンデマンド工学
本研究の白眉は、単に「光る原子を見つけた」ことだけではない。彼らは、その原子構造を人工的に作り出し、制御する手法をも確立した。
電子ビーム・リソグラフィの応用
研究チームは以下のプロセスで、量子エミッタのオンデマンド生成を実証した。
- 炭素コーティング: hBNの表面に、極薄のアモルファス炭素膜を塗布する。
- 電子ビーム照射: 狙った位置に電子ビームを照射する。エネルギーを与えられた炭素原子がhBNの結晶格子内に押し込まれ（ノックオン）、既存のホウ素や窒素と置換される。
- 発光の確認: その場でカソードルミネセンスを測定し、440nmの青色光が出現した瞬間に照射を止める。
この手法により、これまで「運任せ」で探していた量子エミッタを、チップ上の任意の位置にピンポイントで作製できるようになったのである。さらに、過剰な照射を行うことでエミッタを「消去」できることも確認された。これは、書き込みと消去が可能な「原子メモリ」のような操作性を意味する。
量子テクノロジーにおける科学的意義
この発見は、量子技術のハードウェア開発において記念碑的な意味を持つ。
量子回路の集積化へ
現在の量子実験の多くは、自然に発生した欠陥を探して利用しているため、回路設計に柔軟性がない。しかし、今回の技術を用いれば、シリコンチップ上のトランジスタのように、量子エミッタを設計図通りに配置できる。これは、量子回路の集積化（スケーラビリティ）にとって不可欠なステップである。
異種材料との結合
「必要な場所にエミッタを作れる」ということは、導波路（光の通り道）や共振器などのフォトニックデバイスと、量子光源を完璧に結合できることを意味する。これにより、光子の取り出し効率が飛躍的に向上し、実用的な量子デバイスの製造が可能になる。
光の魂をエンジニアリングする
アルゴンヌ国立研究所の研究者Thomas Gage氏が語るように、「原子構造と放出される光を関連付けることができた今、我々は量子エミッタの精密なエンジニアリングへの扉を開いた」のである。
かつて人類は、ただの「石」からシリコンを精製し、それを加工して現在の情報社会（半導体産業）を築き上げた。今、我々はhBNという「白いシート」の上で、原子一つひとつを操作し、次なる情報革命の種を蒔いている。今回の発見は、その革命がもはや遠い未来の話ではなく、確実なエンジニアリングの対象になったことを高らかに告げているのだ。
論文
- Advanced Materials: Nanometer Resolution Structure-Emission Correlation of Individual Quantum Emitters via Enhanced Cathodoluminescence in Twisted Hexagonal Boron Nitride
