物質が姿を変える瞬間、そこには必ず「狭間」が存在する。氷が水に溶けるとき、あるいは鉄が赤熱して強さを増すとき、原子たちは自らの居場所を探して激しく蠢いている。人類は数千年にわたり、鍛冶屋の炎と水を通じて、経験則としてこの金属の相転移(変態)を利用してきた。温度や圧力の変化によって金属原子の配列が再編成される現象は、鋼の製造から現代の形状記憶合金に至るまで、あらゆる産業の根幹を支えている。しかし、その変態の瞬間に原子が微視的にどのような経路を辿るのかという真実は、あまりに素早く、そして極めて不安定であるがゆえに、現代の材料科学をもってしても完全には捉えきれない影の存在であった。
今回、ブラウン大学とミシガン大学の共同研究チームは、自然界では一瞬で消え去るはずの遷移相を、ナノスケールの幾何学的な積み木遊びによって物理的な空間に凍結させることに成功した。彼らが創り出した銀ナノ粒子の超格子(スーパーラティス)は、長年の結晶学の謎を解き明かし、さらに室温において光と物質が深く絡み合う未知の量子特性をも放ち始めたのである。我々は今、自然界の制約を超越した、物質設計の全く新しいパラダイムの目撃者となっている。
鍛冶の炎からナノの静寂へ。金属変態に潜む「空白の谷間」
金属の内部では、数え切れないほどの原子が幾何学的な規則性を持って整列し、巨大な結晶格子を形成している。多くの金属は、面心立方(FCC)か体心立方(BCC)という2つの主要な構造のいずれかをとる。FCCは球体を最も隙間なく詰め込む幾何学的な極致であり、立方体の各角と各面の中心に原子が位置する。一方のBCCはわずかに隙間が多く、各角と立方体の中心に単一の原子が配置される。この2つの形態は、温度や圧力といった外部環境の変化によって互いに入れ替わる。例えば鉄の場合、常温ではBCC構造を持つが、摂氏912度を超えるとFCC構造へと劇的に再配列される。
この相転移のプロセスにおいて、数千億の原子が一斉に瞬間移動するわけではない。理論上、原子の集団は層ごとにわずかにスライドし、複雑なせん断変形を受けながら、いくつかの中間状態を経由して新たな安定構造へと落ち着く。その代表的なモデルの一つが、1930年代に提唱された「Nishiyama-Wassermann(NW)経路」と呼ばれる結晶の配向関係に基づく遷移モデルである。この理論は、高い対称性を持つ2つの結晶構造の間に、対称性が低く極めて不安定な「移行期の相」が連続的に存在することを予言していた。
ここで材料科学者たちの前に立ちはだかっていたのが、圧倒的な熱力学的壁である。NW経路で予測される中間相は、エネルギー的に極めて不利な状態にあるため、生成された瞬間にピコ秒(1兆分の1秒)レベルの速度で次の安定相へと滑り落ちてしまう。それは急峻なエネルギーの谷間から谷間へと飛び移る際の一瞬の滞空状態に似ており、それを静止した状態で観察することは物理的に不可能だと考えられてきた。金属工学の専門家たちは、最終的なFCCとBCCの比率を制御するバルク(全体)の加工技術を磨き上げてきたが、その中間に潜む移行相を自在に制御・抽出することは、長きにわたって手の届かない聖域であった。
時を止める14面体の幾何学。分子の産毛が仕掛ける自己組織化の罠
一瞬で消える相を、永続的な構造として固定するにはどうすればよいのか。ブラウン大学のOu ChenやYasutaka Nagaokaらの研究チームが導き出した答えは、トップダウンの過酷な熱処理ではなく、ボトムアップの精緻な自己組織化であった。彼らは高温の炉で金属の塊を熱する代わりに、原子の集団をナノスケールの精密なブロックとして自在に設計し、溶液の中で底辺から組み上げる道を選んだ。

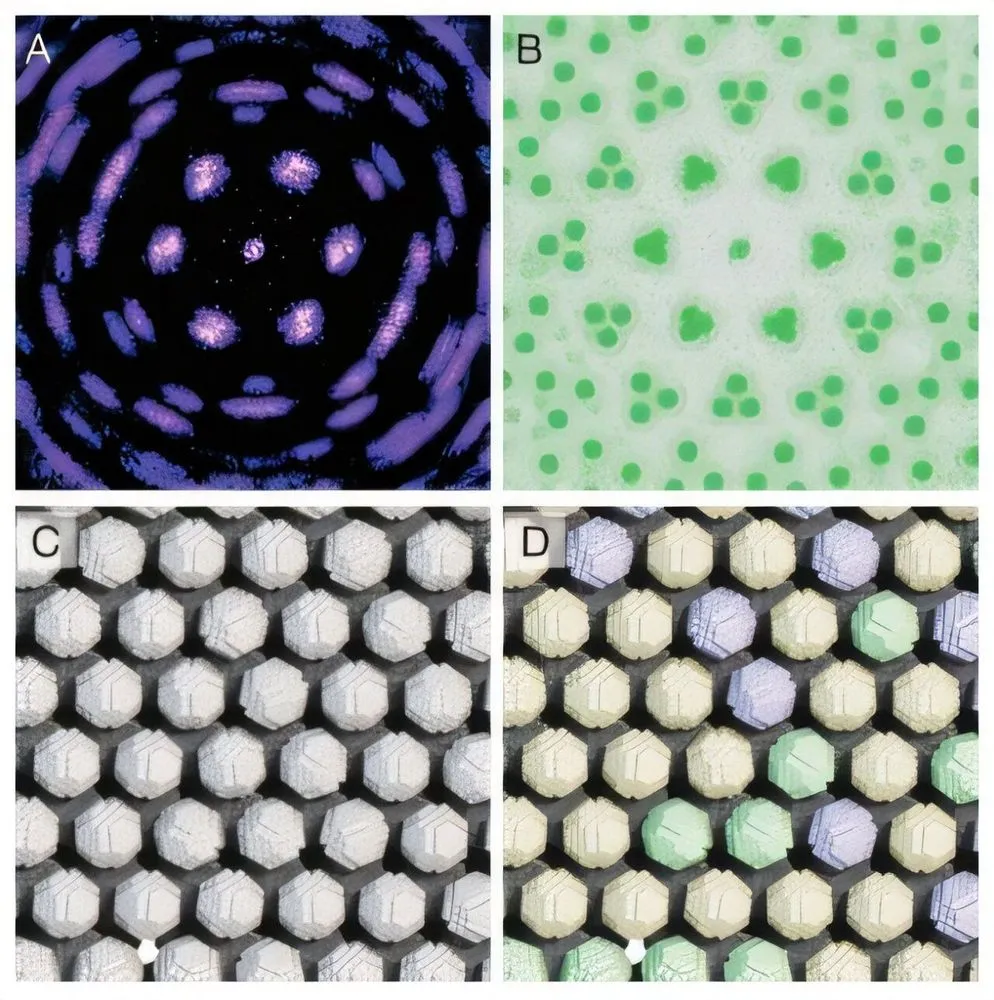

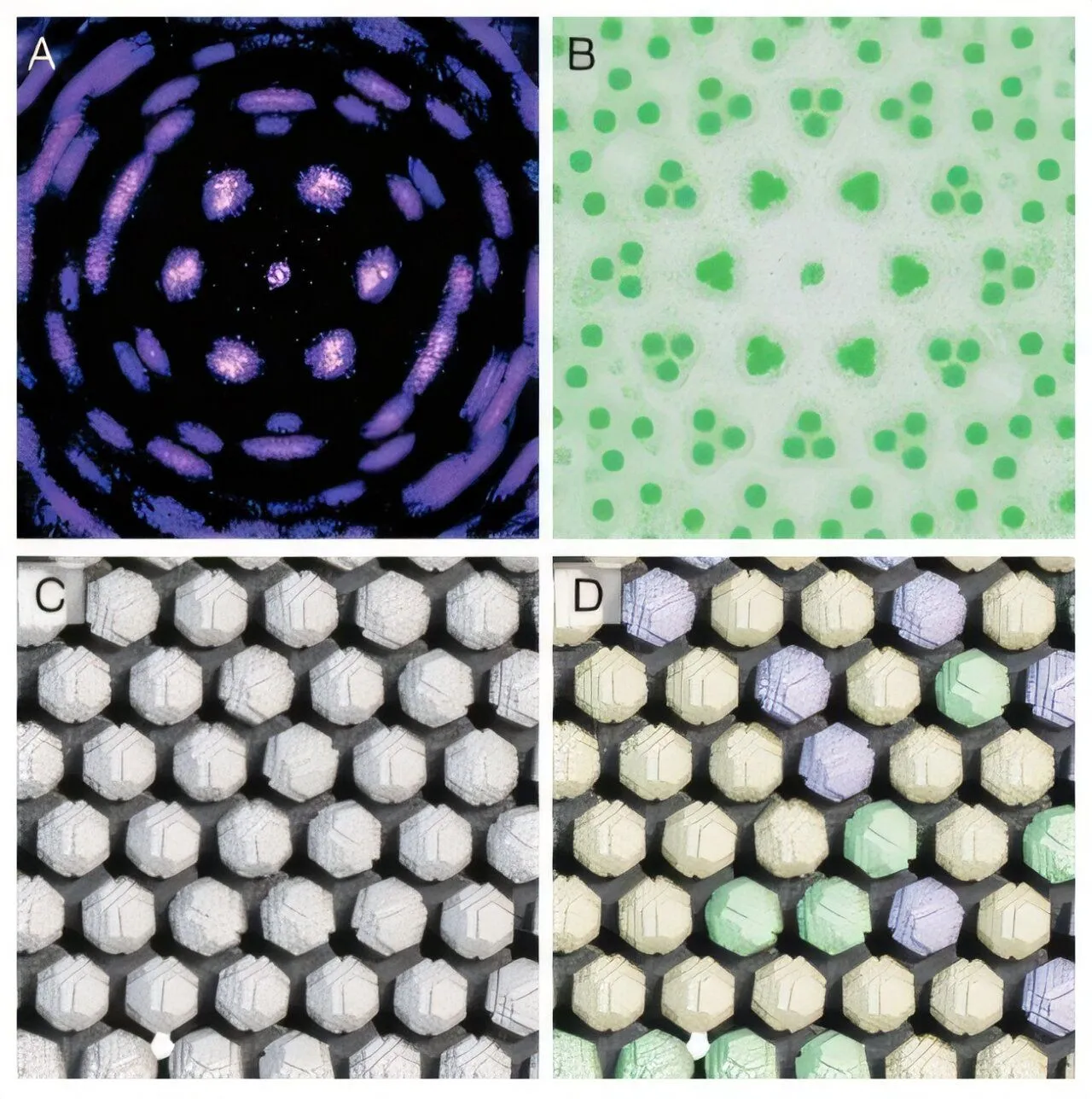

その主役となったのが「メコン(mecons)」と名付けられた、切頂八面体に加工された銀ナノ粒子である。完全な立方体の8つの角を鋭く切り落とし、14の面を持たせた特異な多面体である。完全な球体でも、完全な立方体でもないこの絶妙な形状は、空間を埋め尽くす際に独特のパッキング挙動を示す。研究チームは合成時の加熱条件を精緻に調整し、丸みを帯びた形状から角ばった形状まで、メコンの形態を連続的かつ精密に変化させる技術を確立した。
さらに巧妙な仕掛けが粒子の表面に施されている。メコンの周囲は、柔軟な長い分子鎖(リガンド)でびっしりと覆われている。ミシガン大学のSharon Glotzerらのグループによる高度な計算機シミュレーションと物理的な観察が融合した結果、この分子の産毛が、結晶配置の固定において決定的な鍵を握っていることが判明した。
粒子同士が溶液中で接近した際、表面の柔軟な毛が互いに絡み合い、適度な自由度を保ちながら粒子を特定の距離と角度で固定する。メコンという特殊な幾何学的形状と、それを繋ぎ止める分子の毛。この2つの要素が組み合わさることで、空間的なフラストレーション(幾何学的な妥協点)が見事に解消され、粒子たちはNW経路の中間相と全く同じ空間配置でピタリと静止し、巨大で規則正しい超格子を形成したのである。
本来ならエネルギーの底へ転がり落ちてしまうはずの不安定な配置が、分子の緩衝材によって幾何学的にロックされ、一つの独立した物質として立ち現れた。長年理論の産物でしかなかった儚い遷移相を、手に取れる物理的実体として世界で初めて凍結した歴史的瞬間である。

絶対零度の呪縛を解く。室温で共鳴する光と電子のエンタングルメント
創出された未踏のナノ構造体は、単なる結晶学の標本にとどまらない。外部から光を照射した際、銀ナノ粒子超格子は「深強光-物質結合(deep-strong light-matter coupling)」という極めて特殊な量子光学的振る舞いを示した。
通常、空間を飛び交う光(光子)と物質内の電子は独立して振る舞う。しかし金属ナノ粒子の近傍など特定の条件下では、電子の集団振動(プラズモン)と光の電磁波が共鳴し、ポラリトンと呼ばれる光と物質の混合状態を形成することが知られている。この相互作用が極限まで強まった状態が「深強光-物質結合」であり、光のエネルギーと結合定数が同等のレベルに達する。これは例えるなら、別々に踊っていた光子と電子が完全に同期し、一つの振り付けで離れられないペアダンスを踊り始めるような状態である。量子力学的に不可分なエンタングルメント(もつれ)状態に陥ったこの領域では、物質の基底状態そのものが根本から変質し、本来なら光を通さないはずの波長帯で透明になったり、結晶内部で光の速度が極端に遅延したりする特異な光学特性が発現する。
特筆すべきは、このような極限の量子状態が室温で明確に観測されたという事実である。現在開発が進められている超伝導量子ビットや冷却原子方式のデバイスは、熱による微細なノイズ(揺らぎ)を徹底的に排除するため、絶対零度(マイナス273.15度)に近い極低温環境を必要とする。そのため、システム全体を覆う巨大で高価な希釈冷凍機や、複雑なレーザー冷却設備が不可欠となっている。
これに対し、精密に組み上げられた銀のメコン超格子は、室温の強烈な熱エネルギーの嵐に耐え抜き、光と電子の力強い同期を維持し続けた。巨大な冷却設備のコストと運用上の制約というボトルネックを完全に迂回できるこの特性は、次世代の量子デバイス設計における決定的なアドバンテージとなる。
| 比較項目 | 従来の金属工学・量子材料アプローチ | 銀ナノ粒子超格子(本研究) |
|---|---|---|
| 相の制御・製造手法 | 温度・圧力制御やトップダウン加工 | ナノ粒子の幾何学的形状と分子リガンドによるボトムアップの自己組織化 |
| 遷移相の安定性 | ピコ秒レベルで崩壊(観測不可能) | 超格子構造として永続的に物理空間へ固定 |
| 光学的特性 | バルクとしての通常の反射・吸収 | 深強光-物質結合(電子と光子の完全同期と基底状態の変質) |
| 量子効果の動作環境 | 希釈冷凍機等を用いた極低温環境(約数ミリケルビン)が必要 | 室温環境下で安定動作 |
巨大な冷却塔からエッジデバイスへ。量子テクノロジーが迎えるパラダイムシフト
この研究成果が示す社会的・産業的インパクトは巨大である。これまで新しい性質を持つ材料を開発する際、人類は自然界に存在する結晶構造のカタログから手探りで選択肢を探すしかなかった。本研究はナノ粒子の形状と表面の分子を論理的に設計することで、自然界には存在しない遷移相すらも意図的に創り出し、新たな材料カタログのページを人工的に書き足せることを鮮烈に証明した。
研究を牽引したOu Chenが語るように、新しい物質の相が発見されるとき、そこには全く新しい応用分野が芽生える。現行の量子コンピュータが巨大なデータセンターや研究所の奥深くに鎮座するメインフレーム型の進化を遂げているのに対し、室温で安定して動作する本材料は、量子テクノロジーを日常の空間へと解放する確かな道筋を示す。
例えば、極微細な電磁場の変化を読み取る超高感度な量子センサーを、冷却装置なしでスマートフォンや自動運転車などのエッジデバイス(端末側)に直接搭載する未来である。また、既存の半導体産業が微細化の限界(ムーアの法則の終焉)と露光装置の高騰に直面する中、溶液中での自己組織化というボトムアップの手法は、製造プロセスの劇的な低コスト化をもたらす可能性を秘めている。光を演算の媒体とする超低消費電力な室温量子情報システムが、数年後のテクノロジー市場の勢力図を塗り替えるシナリオも決して夢物語ではない。
当然ながら実用化に向けた未解明の課題も残されている。今回の銀メコン超格子が、外部からの電場や磁場に対してどのようにダイナミックに応答し、制御可能であるかの実証。あるいは金や銅など他の金属を用いた場合にも同様の中間相を安定化させ、異なる波長帯域での量子効果を自在に引き出せるのかという検証である。さらに、実験室のビーカー内で実現した自己組織化プロセスを、世界的な半導体サプライチェーンに適合する工業的な量産スケールへと拡張するためのプロセス最適化も必須のステップとなる。
見えない結晶の谷間に橋を架け、室温の空間で光と電子を踊らせるナノの積み木。理論と実験、物理学と化学の精緻な融合がもたらしたこのブレイクスルーは、私たちが物質を根本から理解し、自在に操るためのパラダイムシフトである。量子テクノロジーの未来は、極低温の密室から我々が生きる室温の現実世界へと、力強くその領域を広げようとしている。
