世界最大の半導体ファウンドリであるTSMCが2025年10月16日に発表した第3四半期決算は、市場の予想を再び大きく上回り、業界に衝撃を与えた。売上高は前年同期比で41%増となる9899億台湾ドル（約4兆9000億円）に達し、純利益は39・1％の4523億台湾ドル（約2兆2000億円）を超えるという驚異的な数字を記録。この背景には、とどまることを知らない人工知能（AI）ブームが巻き起こす、構造的な需要爆発がある。
さらに重要なのは、同社が次世代プロセスである「N2」（2nm）の量産を2025年内に開始すると明言したことだ。これは、半導体技術の進化が新たな次元に入ることを意味する。
記録を塗り替え続ける「怪物」、その業績の内訳と意味
TSMCの第3四半期決算は、あらゆる指標が同社の圧倒的な強さを示している。売上高約4兆9000億円という数字もさることながら、その中身を分析すると、現在の半導体市場を動かす巨大な力が浮き彫りになる。
同四半期中に出荷された300mmウェハーは、過去最高となる408.5万枚。これは前年同期比で22.4%もの増加であり、TSMCが物理的な生産能力を急ピッチで拡大してもなお、需要に供給が追いついていない現状を物語っている。まさに「作れば作るだけ売れる」という状況が、最先端半導体の世界で現実のものとなっているのである。
AIが牽引する「先端プロセス」という名の収益エンジン
決算報告の中で最も注目すべきは、売上の構成比である。N3（3nm）、N5（5nm）、N7（7nm）といった「先端プロセス」に分類される技術群が、ウェハー売上全体の実に74%を占めている。これは、現代のデジタル社会を支える高性能チップのほとんどが、TSMCの最先端工場から生み出されていることの証左に他ならない。
技術ノード別の内訳を見ると、以下のようになっている。
- N3 (3nmファミリー): 23%
- N5 (5nmファミリー): 37%
- N7 (7nmファミリー): 14%
特に際立っているのが、N5ファミリーの力強い成長である。前期比でも最大の伸びを示したこのプロセスは、現在、AIアクセラレータ市場を席巻するNVIDIAのGPUをはじめ、多くの高性能コンピューティング（HPC）チップの製造に採用されている。生成AIの急速な普及に伴い、データセンターではAIチップの増設が爆発的なペースで進んでおり、その需要が直接TSMCのN5ラインに流れ込んでいる構図だ。
CEOであるC.C. Wei氏も決算説明会で「AI関連の需要は2025年を通じて極めて堅調だ」と述べており、このトレンドが一時的なものではなく、構造的なものであるとの認識を示している。
50%超え、驚異的な利益率の源泉
売上規模もさることながら、TSMCの収益性の高さは他の製造業では考えられないレベルにある。第3四半期の営業利益率は50.6%に達した。これは、製品を1万円で売れば、5,000円以上が営業利益として残ることを意味し、製造業としては異次元の収益性である。
この驚異的な利益率を支えているのは、いくつかの要因が複合的に絡み合った結果と考えられる。
- 圧倒的な技術的優位性: 最先端プロセスにおいて競合他社をリードしており、価格決定権を握っている。顧客は最高の性能を求め、TSMCにチップ製造を依頼せざるを得ない。
- 規模の経済: 月産400万枚を超えるウェハーを生産することで、材料調達から製造工程の最適化まで、あらゆる面でコスト優位性を発揮している。
- 海外工場の効率改善: 決算説明会では、台湾国外に建設中の新工場のコスト増が利益率を圧迫する（希薄化する）との懸念に対し、当初の想定よりも影響が軽微であることが示された。例えば、2025年通年での海外工場による利益率の希薄化は、従来の予測「2～3%」から「1～2%」へと改善されている。これは、TSMCが持つ卓越した工場運営ノウハウが、海外拠点でも着実に根付き始めていることを示唆している。
次世代プロセス「N2」量産へのカウントダウン
今回の決算発表が持つもう一つの重要な意味は、次世代の2nmプロセス「N2」の量産ロードマップが明確に示されたことである。TSMCは、N2プロセスを「今四半期中に量産に移行する」と発表。2026年にはスマートフォンとHPC・AIアプリケーションの両輪で、急速に生産量を拡大していく計画だ。
「2nm時代」の到来、N2ファミリーが描くロードマップ

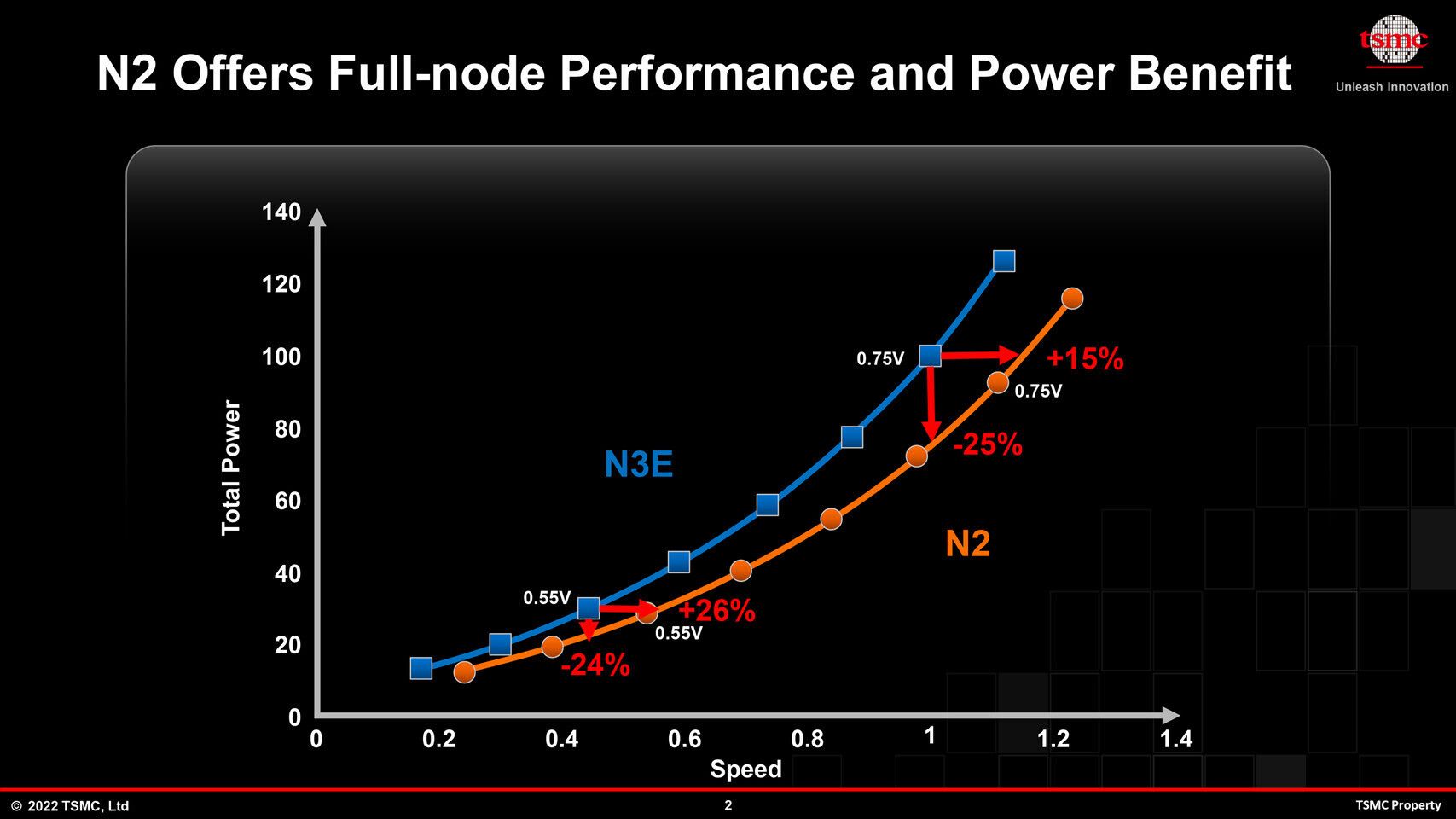

N2の登場は、単なる性能向上以上の意味を持つ。半導体の基本構成要素であるトランジスタの構造が、従来のFinFETからGAA（Gate-All-Around）へと大きく転換する世代であり、これにより電力効率と性能が飛躍的に向上すると期待されている。
TSMCは、顧客の多様なニーズに応えるため、N2をベースとした複数の派生プロセスを用意する周到な戦略を採っている。

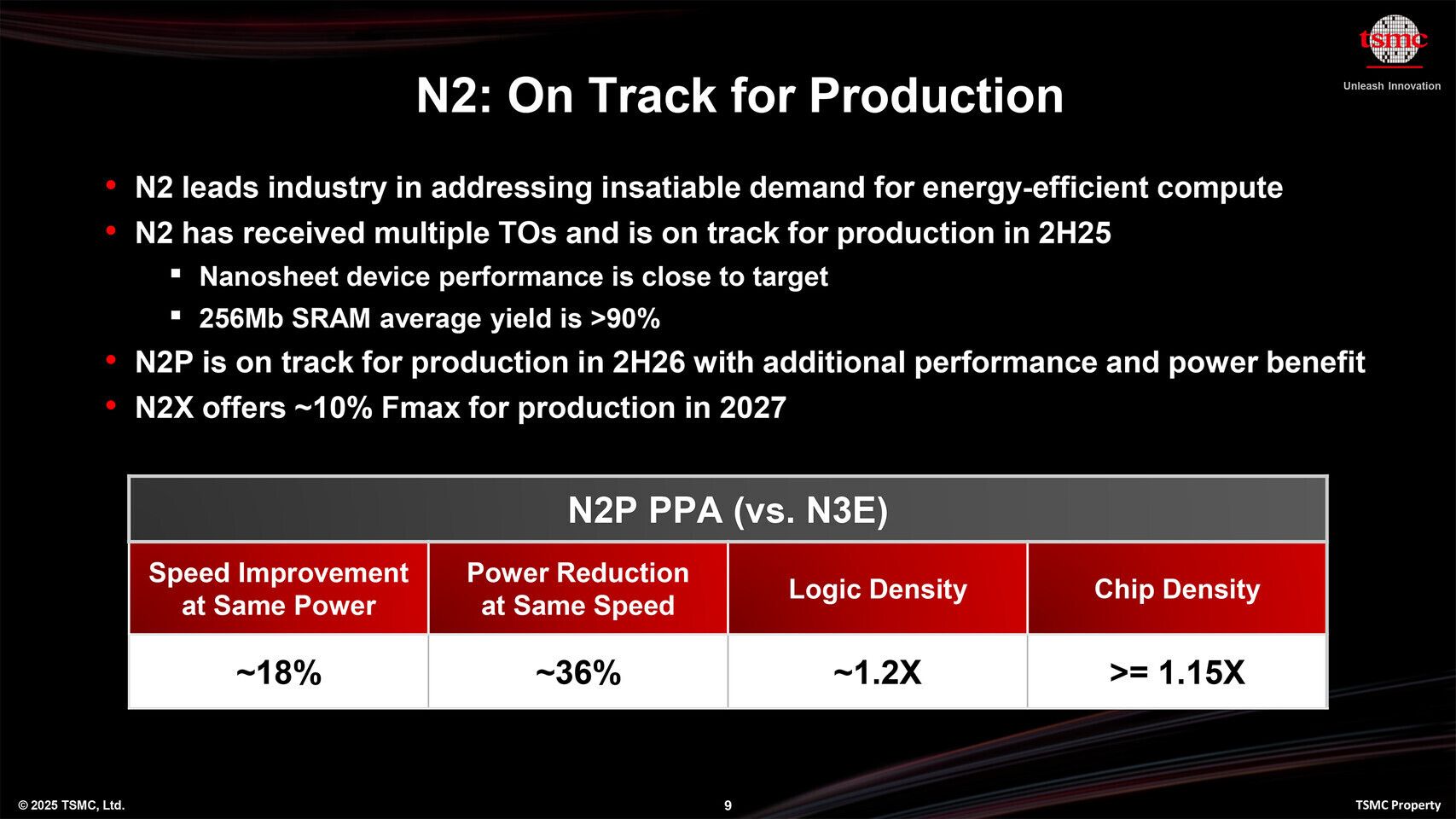

- N2: 2025年後半に量産開始されるベースラインのプロセス。
- N2P: N2の性能と電力効率をさらに改善した最適化版。2026年後半の量産を予定。
- A16: 「スーパーパワーレール（SPR）」と呼ばれる背面電力供給ネットワーク技術を初めて導入する特殊プロセス。複雑な信号経路と高密度な電力供給が求められる特定のHPC製品向けで、2026年後半の量産を目指す。
このN2、N2P、A16から成る「N2ファミリー」は、TSMCにとってN5やN3に続く、長期的かつ大規模な収益の柱となることが確実視されている。CEOのWei氏が「ほぼすべてのイノベーターがTSMCと協業している」と語るように、Apple、NVIDIA、AMD、Qualcommといった主要なテクノロジー企業が、次世代製品でこのN2ファミリーを採用することは間違いないだろう。
王座を巡る競争：Intelとの2nm競争の現実
半導体業界の覇権を語る上で、Intelとの競争は避けて通れない。Intelは自社の「18A」プロセス（TSMCのN2に相当）がすでに量産を開始したと発表しており、ファウンドリ事業への本格復帰をアピールしている。
「どちらが先に量産を開始したか」という報道は耳目を集めるが、アナリストとしての視点では、競争の本質はそこにはない。重要なのは、以下の3つの点である。
- 性能とコストの実力: 発表上のスペックだけでなく、実際の製品として製造した際の性能、消費電力、そして歩留まり（良品率）がどうなるか。これが顧客にとっての最終的な価値を決める。
- 顧客基盤: TSMCは長年にわたり、500社を超える多様な顧客との信頼関係を築き上げてきた。設計ツールから製造、パッケージングまで、顧客がスムーズに製品を開発できるエコシステムが最大の強みだ。Intelがこの牙城を切り崩すには、相当な時間と実績が必要となる。
- 生産能力: 顧客が求める膨大な量のチップを、安定して供給できるか。TSMCが年間400億ドル以上を投じて生産能力を拡大し続けているのに対し、Intelが同等の規模で顧客の需要に応える体制を構築できるかは、まだ未知数である。
Intelの挑戦はTSMCにとって脅威である一方、健全な競争が業界全体の技術革新を加速させるという側面もある。しかし、現時点での顧客との関係性や生産規模を見る限り、TSMCの優位は揺らいでいないと分析するのが妥当だろう。
止まらない投資：世界の工場網を再構築するTSMC
TSMCは、現在の好調な業績に満足することなく、未来への投資の手を緩めていない。2025年の設備投資（CapEx）額は、400億ドルから420億ドルの範囲になるとの見通しを示した。この巨額の投資は、AI革命によって構造的に増大する半導体需要に応え、グローバルな製造拠点を再構築するための戦略的な布石である。
グローバル・ファウンドリへの道：アリゾナ、日本、ドイツでの拡大戦略
地政学リスクの高まりとサプライチェーンの安定化を求める顧客の声に応え、TSMCは台湾一極集中からの脱却を進めている。

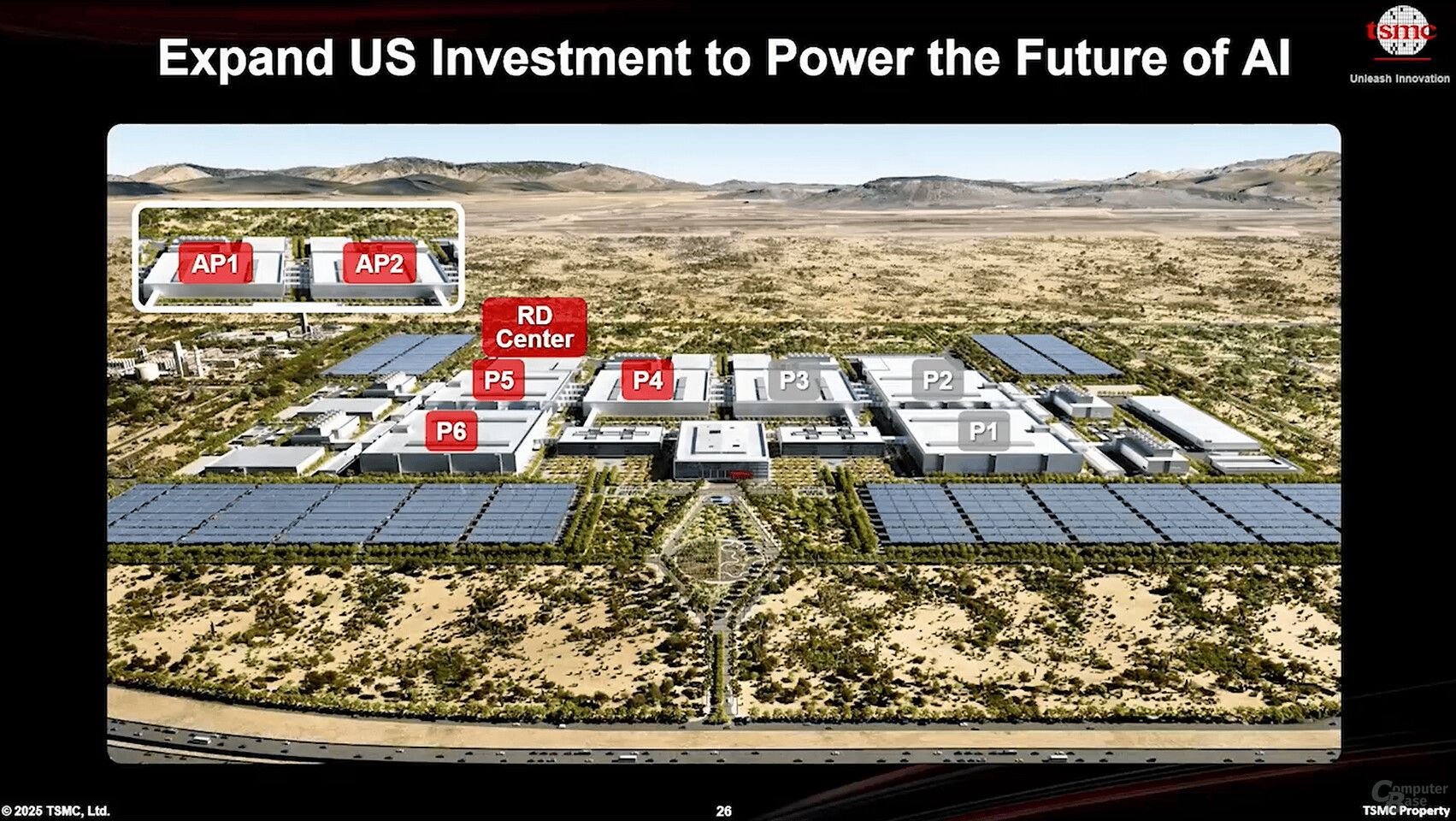

- 米国・アリゾナ州: TSMCはアリゾナでの工場建設を加速させている。当初の計画を前倒し、N2やそれ以降の最先端プロセスを導入する準備を進めている。さらに、現在の工場敷地に隣接する広大な土地を追加で確保する交渉が最終段階にあり、将来的には複数の工場から成る「ギガファブクラスター」を構築する構想だ。これは、AppleやNVIDIAといった米国の大口顧客のすぐそばで製造を行うという、極めて戦略的な動きである。
- 日本・熊本県: 日本政府の強力な支援を受け、ソニーグループなどと共同で建設した第1工場は、2024年後半からすでに量産を開始し、順調な立ち上がりを見せている。さらに、第2工場の建設も始まっており、日本の半導体産業の復興における中核的な役割を担う。
- ドイツ・ドレスデン: 欧州委員会およびドイツ政府の支援を受け、自動車産業向けの半導体を中心に製造する工場の建設を開始した。欧州の主要な自動車メーカーへの安定供給拠点としての役割が期待される。
このグローバル展開は、コスト増という課題もはらむ。しかしTSMCは、卓越した工場運営能力とスケールメリットを活かすことで、その影響を最小限に抑え、どの地域においても最も効率的なメーカーであり続けるという強い自信を見せている。
供給のボトルネック：先端パッケージング技術「CoWoS」の課題
AIチップの性能を最大限に引き出すためには、シリコンチップそのものの性能だけでなく、複数のチップを高密度に接続する「先端パッケージング」技術が不可欠である。TSMCの「CoWoS（Chip on Wafer on Substrate）」は、この分野でデファクトスタンダードとなっている技術だ。
しかし、AIチップの需要があまりに急激に拡大したため、CoWoSの生産能力が深刻なボトルネックとなっている。決算説明会でも、CEOのWei氏は「需要と供給のギャップを埋めるべく懸命に努力しているが、2026年になっても能力が十分ではない可能性がある」と述べ、供給逼迫が長期化する可能性を示唆した。
この問題に対処するため、TSMCは自社での能力増強はもちろんのこと、OSAT（後工程専門企業）の最大手であるAmkor Technologyなど、外部パートナーとの連携も強化している。AmkorはTSMCのアリゾナ工場の近くに新たなパッケージング施設を建設しており、TSMCと協力して米国内でのサプライチェーン完結を目指す。
CEOの言葉から読み解くTSMCの未来
決算説明会の質疑応答には、TSMCの経営陣が現状をどう認識し、未来をどう見ているかが凝縮されている。特に注目すべき発言を分析する。
「AIの需要は3ヶ月前より強い」- 加速するメガトレンドへの確信
あるアナリストがAIの需要見通しについて尋ねた際、Wei氏は「AIの需要は非常に強く、3ヶ月前に我々が見ていたよりもさらに強くなっている」と答えた。これは、TSMCが顧客からの受注動向を通じて、AI市場の熱狂がさらに加速していることを肌で感じている証拠だ。
同氏は「トークン量（token volume）の爆発的な増加」という言葉を使い、生成AIモデルの利用が消費者レベルで拡大していることが、より多くの計算能力、すなわち最先端半導体の需要に直結していると説明した。TSMCは、もはや単なる部品メーカーではなく、AI革命という歴史的なメガトレンドを支える、最も重要なインフラ供給者としての自覚と自信を深めている。
「顧客の顧客と話す」- 需要予測手法の変化が示すもの
AI時代の需要予測がいかに難しいか、そしてTSMCがそれにどう対応しているかを示す興味深い発言もあった。Wei氏は、AI関連の生産能力を計画する上で、「我々は顧客と緊密に連携するだけでなく、顧客の顧客とも話をしている」と述べた。
これは、チップを設計するNVIDIAのような企業だけでなく、そのチップを実際にデータセンターで運用するGoogleやMeta、Microsoftといったクラウドサービスプロバイダーや、検索エンジン、ソーシャルメディア企業と直接対話し、彼らがAIアプリケーションの未来をどう見ているかを把握していることを意味する。サプライチェーンの最上流にいるTSMCが、最終需要の動向を直接探るというこのアプローチは、同社が半導体エコシステムの中でいかに中心的な存在であるかを示している。
「トークン成長は指数関数的だが…」- 技術革新への絶対的な自信
「AIモデルが処理するトークン量は指数関数的に増えているのに、なぜTSMCのAI関連売上の成長予測（年率40%台半ば）はそれよりも低いのか？」という鋭い質問に対し、Wei氏は冷静にこう答えた。
「その通りだ。しかし、我々の技術は進化を続けている。顧客はN5からN3、そしてN2へと、より新しいノードに移行することで、同じチップ面積でより多くのトークンを、より効率的に処理できるようになる。我々と顧客の技術革新を組み合わせることで、指数関数的な需要増に対応できるのだ」
この発言は、ムーアの法則の限界が囁かれる中でも、TSMCが技術革新を通じて社会の要求に応え続けるという、ファウンドリの王者にしか言えない絶対的な自信の表れである。
半導体産業の新たな地平
TSMCの2025年第3四半期決算は、同社がAIという巨大な追い風を受け、前人未到の領域へと突き進んでいることを明確に示した。売上高、利益、そして未来への投資、そのすべてが記録的な水準にある。
しかし、この決算が示すのは、単なる一企業の成功物語ではない。これは、AIという巨大なパラダイムシフトが、半導体産業の需要構造、競争力学、そしてグローバルなサプライチェーンを根底から変えつつあることの、最も力強い証拠である。
N2プロセスの量産開始は、その変化をさらに加速させるだろう。より高性能で電力効率に優れたチップが大量に供給されることで、我々が現在目にしているAIの進化は、ほんの序章に過ぎなかったと思い知らされることになるかもしれない。
TSMCは、その巨大な奔流の中心で、未来への舵を握っている。この流れの中で、次に恩恵を受けるのは誰か。そして、我々の社会や生活は、この半導体の進化によって、これからどのように変わっていくのだろうか。その答えを探る上で、TSMCの動向から目を離すことはできない。
