ムーアの法則が物理的な限界を迎えつつある現代において、半導体業界の巨人たちは次なる成長の道をどこに見出すのか。その答えの一つが、チップを水平方向ではなく垂直方向に積み上げる「3D化」技術である。この新たな戦場で先行したAMDに対し、Intelが投じるとされる次の一手、それが「Nova Lake」だ。
このNova Lakeに関して、Intelの内部資料とされるスライドがリークされたが、その内容は、それが事実であればかなり衝撃的なものだ。なんと、Intelは次世代のNova Lake-SデスクトップCPUにおいて、現行のArrow Lake-Sと比較してマルチスレッド性能で最大60%という驚異的な向上を達成するというのだ。
数字が物語る野心：シングル10%増、マルチ60%増の裏側
リークされたスライドが示す性能目標は、極めて野心的だ。Arrow Lake-S比でシングルスレッド性能1.1倍（10%増）、マルチスレッド性能1.6倍（60%増）。この数字、特にマルチスレッド性能の飛躍的な向上は何に起因するのだろうか。
答えは、その圧倒的なコア数にあると考えられる。これまでのリークによると、Nova Lakeのフラッグシップモデルは、実に合計52コアを搭載する可能性があるという。その内訳は、高性能を担う16個のPコア（Performance-Core）、高効率な処理を担う32個のEコア（Efficient-Core）、そして超低消費電力タスクを担う4個のLP-Eコア（Low Power Island E-Core）だ。
これは、現行世代からコア数を大幅に増やすことで、並列処理能力を力ずくで引き上げるという、Intelの明確な意思表示と見て間違いないだろう。アーキテクチャも、Pコアには新開発の「Coyote Cove」、Eコアには「Arctic Wolf」が採用されると噂されており、IPC（クロックあたりの命令実行数）の向上も期待される。
しかし、注目すべきは単なるコア数の増加だけではない。近年のIntel CPU、特にLunar Lakeで示されたハイパースレッディング廃止の流れを汲むならば、Nova Lakeは「52コア/52スレッド」となる可能性が高い。これは、物理コアそのものの性能と効率を最大限に引き出すという設計思想への転換を示唆しており、ソフトウェア側、特にOSのスケジューラとの緊密な連携が、このモンスターCPUの性能を解放する鍵となるだろう。
AMD 3D V-Cacheへの「回答」か？Intelの切り札「bLLC」の正体
今回のリークで最も注目すべき戦略的な一手は、間違いなく「bLLC（big Last Line Cache）」と呼ばれる新技術の存在だ。これは、AMDがRyzen X3Dシリーズで採用し、ゲーミングCPU市場の勢力図を塗り替えた「3D V-Cache」への、Intelからの明確な回答と目されている。
キャッシュメモリはCPU内部の超高速な記憶領域であり、その容量が大きいほど、メインメモリへのアクセス頻度が減り、特にゲームのような膨大なデータをリアルタイムで処理するアプリケーションで性能が劇的に向上する。AMDは、CPUダイの上にキャッシュ専用のダイを垂直に積層する（スタッキング）ことで、大容量キャッシュを実現した。

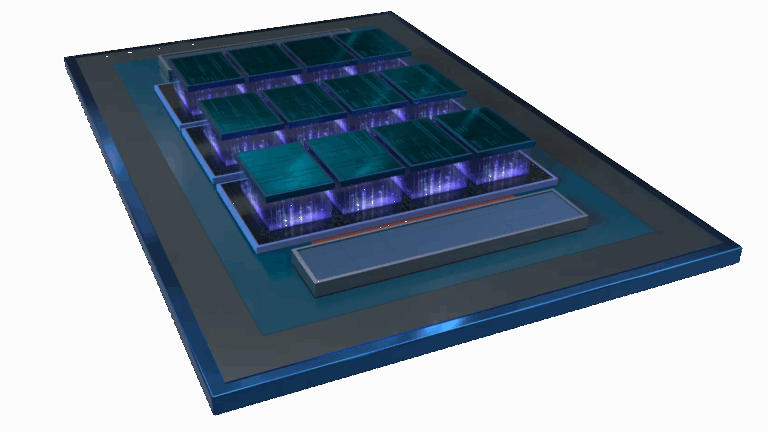

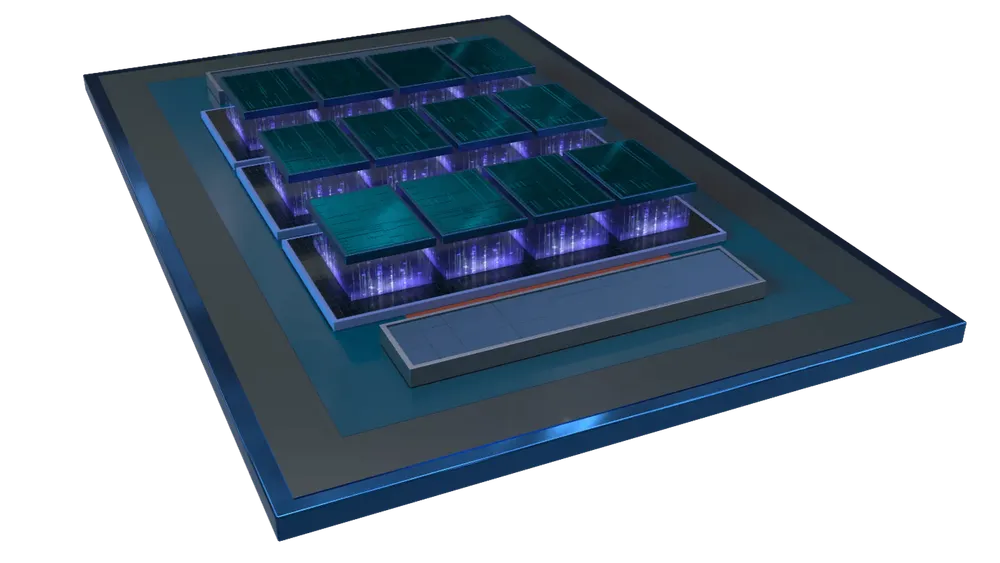

一方で、IntelのbLLCは異なるアプローチを取るようだ。これまでの情報によれば、bLLCはCPUコアが載るタイル（ダイ）の上ではなく、その下にあるベースタイルに埋め込む（エンベデッド）方式を採用するという。この技術は、既にIntelのサーバー向けCPU「Clearwater Forest」で採用が示唆されており、コンシューマ向けへの転用となる。
この設計の違いは、極めて重要だ。
- AMDの3D V-Cache（スタッキング）: CPUコアの直上にキャッシュを積むため、信号経路は短いが、熱がこもりやすく、CPUコアの動作クロックが非搭載モデルより低くなる傾向があった。
- IntelのbLLC（エンベデッド）: 熱源であるCPUコアとキャッシュを物理的に分離することで、熱問題を回避し、高クロック動作を維持しやすくなる可能性がある。一方で、製造プロセスはより複雑になるかもしれない。
興味深いのは、Intelの担当者が2024年のインタビューで「コンシューマ向けCPUに3Dキャッシュ技術を導入する計画は現時点ではない」と公言していた点だ。今回のリークが事実であれば、これはIntel内部での劇的な戦略転換、あるいは周到に準備された市場へのサプライズと言える。Arrow Lake世代でゲーミング性能において競合に水をあけられたIntelにとって、bLLCは「ゲーミング性能におけるリーダーシップを取り戻す」ための切り札なのだ。
設計思想の衝突：ポスト・ムーア時代を生き抜く二つの道
Nova LakeとRyzen X3Dシリーズのキャッシュ実装方法の違いは、単なる技術的アプローチの差ではない。それは、ムーアの法則の終焉という巨大な壁に直面した二つの巨人が示す、未来への異なる「解」である。
- AMDの道（特化型アプローチ）: 既存の高性能なCPUコアはそのままに、その上に大容量キャッシュという「特効薬」を追加することで、ゲーミングという特定の分野で圧倒的な優位性を築く戦略だ。これは、市場のニーズを的確に捉え、一点突破でシェアを奪う、俊敏なチャレンジャーらしい戦い方と言える。
- Intelの道（総合力アプローチ）: bLLCが事実であるならば、Intelはコア数の爆発的な増加による汎用的なマルチスレッド性能の向上と、ベースタイルに統合された大容量キャッシュによる特定用途の高速化を両立させようとしている。これは、あらゆるワークロードで高い性能を発揮する「万能のアスリート」を目指す、王者ならではの総合力での戦い方だ。
この設計思想の衝突は、我々ユーザーがPCに何を求めるかという価値基準そのものを問い直す。最高のフレームレートを求める純粋なゲーマーか、あるいはコーディング、動画編集、そしてゲームまで、あらゆる作業を一台で快適にこなしたいクリエイターやパワーユーザーか。どちらのアーキテクチャが自分の使い方に合致するのかを、これまで以上に深く考える必要が出てくるだろう。
全てを刷新するプラットフォーム：未来への投資か、ユーザーへの負担か
Nova Lakeの性能を最大限に引き出すため、Intelはプラットフォーム全体を刷新する。リーク情報によれば、新しい「LGA 1954ソケット」が採用され、現行マザーボードとの互換性は失われる。これはユーザーにとって短期的な出費を強いるものだが、長期的な視点で見れば必然の選択だ。
DDR5-8000メモリへのネイティブ対応、そして32レーンものPCIe 5.0の提供は、CPUだけでなく、ストレージやグラフィックスカードといった周辺機器とのデータ転送におけるボトルネックを解消し、システム全体の応答性を飛躍的に向上させるポテンシャルを秘めている。
だが、Nova Lake-Sの52コアという構成は、多くのマルチタスクユーザーやプロフェッショナルなクリエイターにとって魅力的だが、これほどコア化が進んだ際に、実際のアプリケーションがそのポテンシャルをどこまで引き出せるのかは常に課題となる。
現在のWindows OSは、IntelのThread Directorなどの技術と連携し、異なる種類のコアへタスクを適切に割り振る進化を遂げてきた。しかし、52コアという規模になると、その複雑性は飛躍的に増大する。OSは、各タスクの性質（CPU集約型か、I/O待機型か、レイテンシ敏感かなど）を正確に判断し、最も適切なコアに割り当てる高度なアルゴリズムが求められるだろう。リアルタイムでのワークロード分析と動的なタスク移行が、性能と電力効率の両立には不可欠だ。
アプリケーションの最適化も同様に重要である。特に歴史の長いソフトウェアは、多コア環境を前提としていない場合が多く、真に52コアの恩恵を受けるには、ソフトウェア開発者が並列処理の最適化をさらに進める必要がある。Intelが提供するSDKやコンパイラ、プロファイリングツールなどのエコシステムがどれだけ充実しているかが、この多コア化の流れを成功させる鍵となるだろう。AI推論、大規模データ分析、3Dレンダリング、動画エンコーディングなど、本質的に並列化が容易なワークロードでは、コア数の増加がそのまま性能向上に直結しやすい。特にローカルAIモデルの普及が進む中で、これだけ多くのコアを持つCPUは、より複雑で高性能なAIタスクをPC上で実行する基盤となるだろう。
52コアという膨大な数のトランジスタと、DDR5-8000という高速メモリインターフェースの搭載は、必然的に電力消費とそれに伴う発熱の増大を招く。この熱問題への対処は、高性能CPU開発における最大の課題の一つだ。IntelがbLLCをベースタイル下部に配置するというアプローチは、この熱問題を緩和するための一つの解と見られている。熱源を分散させることで、より安定した動作クロックの維持を目指すものと考えられる。
さらに、Intelの電力管理技術や、使用される製造プロセスも重要な要素となる。Nova Lake-Sがどのプロセスノードで製造されるかは明確ではないが、性能と電力効率の飛躍的な向上には、Intel 20A（20オングストローム、旧称：2nmクラス）や18A（1.8nmクラス）といった最先端プロセスノードの採用が不可欠となるだろう。これらのプロセスは、Gate-All-Around (GAA) トランジスタ技術であるRibbonFETや、PowerVia（裏面電源供給ネットワーク）といった革新的な技術を導入し、より高いトランジスタ密度と電力効率を実現することで、コア数が増大しても全体としての電力効率を向上させることが可能になる。

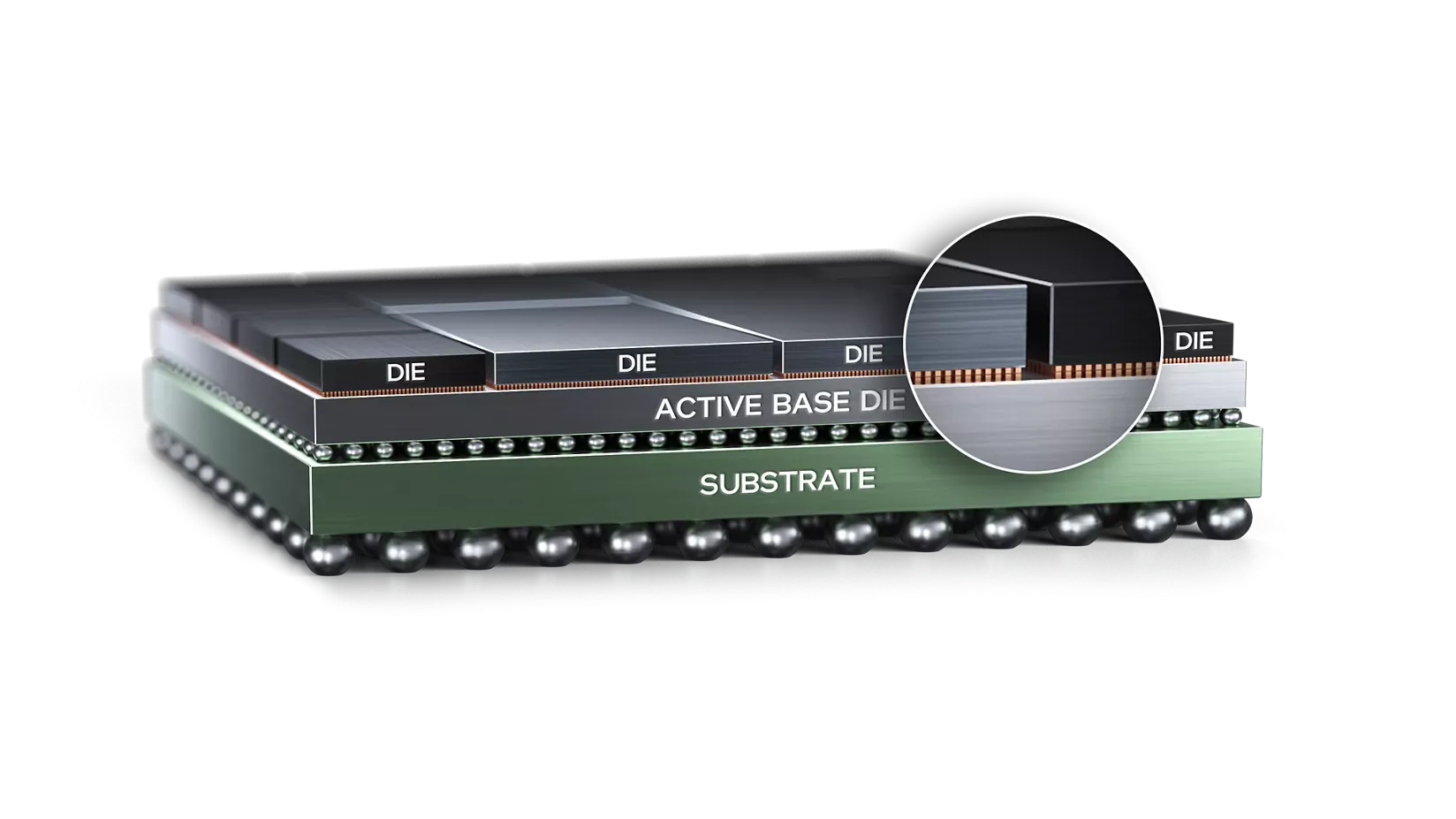

また、IntelはEMIB（Embedded Multi-die Interconnect Bridge）やFoverosといった高度なパッケージング技術を開発している。Nova Lake-SがCPUコア、グラフィックス、I/O、そしてキャッシュといった複数の「タイル」（あるいはチップレット）を統合する設計であるならば、これらの先進パッケージング技術が、チップ間の高速・低遅延な接続、そして効率的な熱伝導において重要な役割を果たすことになるだろう。特に、bLLCの配置も、これらのパッケージング技術の進化によって可能になるものだ。
Nova Lakeが市場と社会に与える影響、そして長期的な展望
もしNova Lake-Sがリーク通りの性能と技術的特徴を持つならば、PC市場にはいくつかの大きな波紋を呼ぶだろう。新ソケット採用は、マザーボードからの買い替えを意味するが、その性能向上と先進技術の搭載は、PCゲーム愛好家やプロフェッショナルユーザーにとって魅力的なアップグレードの動機付けとなるだろう。
AMDとの競争はさらに激化する。Intelがゲーミング性能のリーダーシップを奪還する可能性は、AMDにさらなる技術革新を促すだろう。この健全な競争は、最終的に消費者にとってより良い製品をもたらすことに繋がる。
また、Nova Lake-Sに採用されるbLLC技術は、元々サーバー向けClearwater Forestで培われたものだ。これは、コンシューマー向け技術がサーバー向けにフィードバックされるだけでなく、サーバー向け技術がコンシューマー向けに「降りてくる」という、技術進化の新たなサイクルを示唆している。特に、大規模キャッシュと多数のコアは、エッジAI処理やローカルAIモデルの実行など、PC上でのAIワークロードの可能性を大きく広げるだろう。さらに、多数のコアと最適化されたハイブリッドアーキテクチャは、特定のワークロードにおいて、より少ない電力でより多くの処理を可能にする可能性がある。これは、データセンターや個々のPCにおけるエネルギー効率の向上という、より大きな社会的意義にも繋がり得る。
Intel Nova Lake-Sに関するリーク情報は、半導体技術の進化が単なるスペック競争に終わらないことを示している。それは、ムーアの法則の限界という大きな壁に直面しながらも、人類が知的な探求と技術革新を通じて、その壁を乗り越えようとしている証拠だ。
IntelのbLLCとAMDの3D V-Cacheは、異なるアプローチを採りながらも、いずれも「いかにしてチップ上に大容量かつ高速なメモリを効率的に統合するか」という共通の課題に挑んでいる。この3D技術競争は、単なる性能向上のための競争ではない。それは、次世代コンピュータアーキテクチャの方向性を決定する重要な分岐点であり、未来のPC、データセンター、そして社会全体のデジタル化の進展を左右する可能性を秘めている。消費者は今後、単にクロック周波数やコア数だけでなく、この「3次元的な設計思想」がもたらす真の価値と、それが自身のワークロードや体験にどう影響するかを見極める必要に迫られるだろう。この競争の行方が、我々のデジタルライフの未来を形作っていくことになる。
