人類の通信の歴史は、より高い周波数への果てしない登攀の記録である。私たちが日々モバイル端末やクラウドコンピューティングを通じて消費するデータ量は爆発的な膨張を続けており、現在の5Gネットワークが主戦場としているミリ波帯（約28GHz以下）の帯域幅は、遠からず逼迫することが確実視されている。次世代の6Gネットワークが約束する「都市の鼓動を完全に同期させるリアルタイムデジタルツイン」や「遅延ゼロが命題となる自律駆動モビリティ」を実現するためには、より広大なデータの通り道を開拓しなければならない。そこで世界中の通信エンジニアたちは、未開拓の広大な領域である300GHzから1THz（テラヘルツ）帯域へと一斉に照準を合わせている。しかし、周波数の山を登る道のりには、既存の技術体系では到底乗り越えられない物理法則という名の冷酷な壁がそびえ立っていた。
今回、徳島大学と岐阜大学の研究者らを中心とする共同チームは、電子を激しく揺さぶるという従来のアプローチを根本から見直し、光の精緻な波長を巧みに操作して電波に変換する手法を採用した。彼らは実験室のデリケートな光学機器を強靭な指先サイズのチップへと封じ込め、560GHzという超高周波帯において、単一チャネルで毎秒112ギガビット（112Gbps）という記録的な大容量無線伝送を成功させた。このブレイクスルーは、来るべき6G時代のインフラ構造を根底から変革する潜在力を秘めている。
電子回路の息切れ。350GHzで吹き荒れる位相雑音の猛吹雪
私たちが普段利用している無線通信の基盤技術は、トランジスタなどの電子部品を用いて電気信号を高速で振動（発振）させ、それを空間に放出することで電波を作り出している。通信容量を増やすために周波数を上げるということは、この振動のペースを極限まで速めることを意味する。半導体内部を移動する電子には質量があり、その動きを1秒間に数千億回も正確に切り替えることは物理的な限界に極めて近い。
現在の最先端技術をもってしても、従来の電子回路ベースの送信機はおよそ350GHz付近で深刻な機能不全に直面する。この帯域を超えると、電子の応答速度が物理的に追いつかなくなり、電波として空間に放射される出力パワーが急激に低下する。さらに致命的なのが「位相雑音（フェーズノイズ）」の指数関数的な増大である。位相雑音とは、規則正しく打たれるべきメトロノームのテンポが、ごくわずかに前後にズレてしまう現象に例えられる。高い周波数になればなるほど、このズレの割合は激しさを増していく。
現代の大容量通信では、限られた電波の中でより多くのデータを運ぶため、電波の「振幅（波の高さ）」と「位相（波のタイミング）」の双方に複数のデータを乗せる高度な変調方式が用いられている。今回の実験で採用された16QAM（16値直交振幅変調）という方式は、1回の波の送信で4つのビットの情報を同時に伝送する能力を持つ。これを実現するためには、波のタイミングが絶対的に正確でなければならない。激しい位相雑音は、受信側に届く信号の識別境界を霧のように曖昧にし、情報を単なる無意味なノイズの塊に変容させてしまう。350GHz以上の高周波領域は、既存の電子デバイスにとって、猛吹雪の中でかすかな標識の文字を読み解くような絶望的な環境だったのである。
光の定規「ソリトンマイクロコム」が仕掛ける周波数の手品
電子の振動が限界を迎えるのであれば、全く別の物理現象を利用して高周波を作り出せばよい。研究チームが目を向けたのは「光」である。光の周波数は数百テラヘルツと極めて高く、電気信号の数千倍もの速さで振動している。この光の性質を逆手に取り、高純度なテラヘルツ波を生み出す技術は「フォトミキシング（光交差）」と呼ばれる。
その中核を担うのが「ソリトンマイクロコム（微小共振器周波数コム）」という特殊な光学デバイスである。レーザー光をシリコンナイトライド（SiN）で構成された微小なリング状の経路に閉じ込めると、光はリングの中を猛烈な勢いで周回し、非線形光学効果と呼ばれる現象を引き起こす。結果として、単一の波長であった元のレーザー光から、等間隔に並んだ何百もの異なる波長の光が生み出される。光学的なスペクトル分析器で見ると、まるで櫛（コム）の歯のように規則正しく光の柱が立ち並ぶことからその名が付けられた。
この櫛の歯の間隔は極めて正確であり、一種の「光の定規」として機能する。研究チームは、この無数にある櫛の歯の中から、隣り合う2つの光の波長を慎重に抽出した。この2つの光を特殊な単一走行キャリア・フォトダイオード（UTC-PD：光のエネルギーを高効率で電気に変換する素子）の内部で衝突させると、2つの光の波長の「差分」にあたる周波数をもつ電波が空間へと叩き出される。今回、研究チームは櫛の歯の間隔がちょうど560GHzになるようリング共振器を緻密に設計した。
光の世界で作られた極めて純度の高いリズムをそのまま電波の振動へと引き継ぐため、電子回路が単独で高周波を生み出す際に発生するあの猛烈な位相雑音は姿を消す。光の正確無比なメトロノームを活用することで、これまでノイズに埋もれていた560GHzという未知の領域に、透き通るような静寂の通信路が構築されたのである。
揺れるレンズを捨て去る。UV直接結合がもたらした強靭な実用性
理論上は完璧に思えるマイクロコム技術にも、商用化の壁として重くのしかかる巨大な物理的ハードルが存在していた。それが「光のパッケージングの脆弱さ」である。
これまで世界中の研究機関で行われてきたマイクロコムの実験では、巨大な光学定盤の上に半導体チップを配置し、顕微鏡を覗き込みながら、先端に微小なレンズのついた光ファイバーを数マイクロメートル単位の精度でチップの入力口に位置合わせ（アライメント）していた。これは、針の穴に対して、遠く離れた場所から震える手で糸を通し続けるような極度の緊張を伴う作業である。実験室の室温がわずかに数度変化しただけで金属製のマウントが熱膨張を起こし、光の結合が途切れてしまう。さらに、高出力のレーザー光そのものがレンズの先端を局所的に加熱し、光の軌道を自ら歪ませてしまうという致命的な欠陥を抱えていた。結果として、通信状態を安定して維持できる時間は数分、どれほど環境を整えても20分程度が限界だった。これでは、屋外の通信鉄塔や高層ビルの屋上という過酷な環境に設置される通信インフラとして到底使い物にならない。

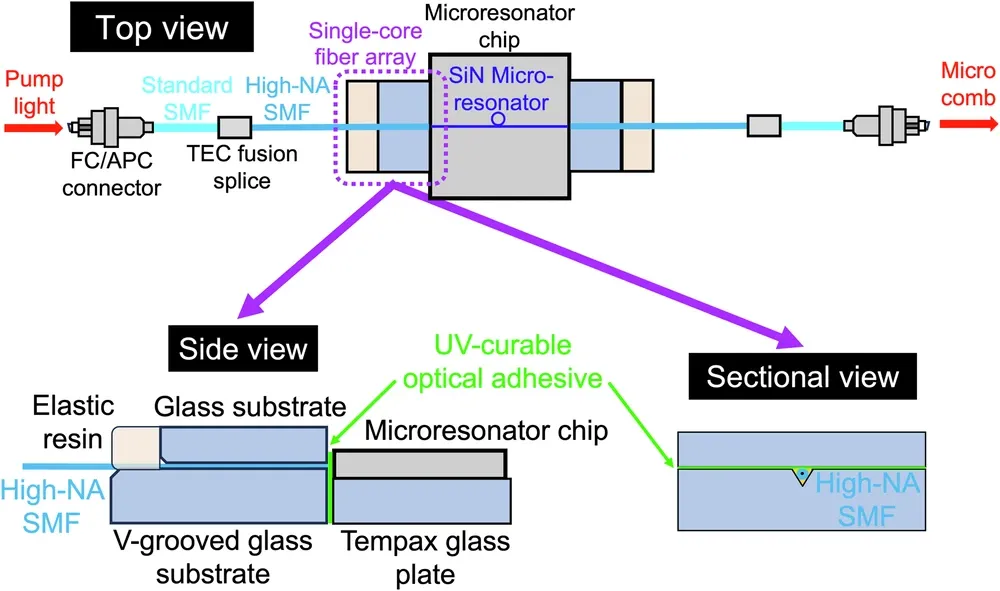

そこで研究チームは、デリケートな空間を介したレンズ結合を完全に放棄するという大胆な決断を下した。彼らは、V字型の微小な溝を精巧に刻んだガラス基板を用意し、そこに高開口数（High-NA）と呼ばれる光を逃がしにくい特殊なファイバーを這わせた。そして、ファイバーの先端をチップの微小な導波路に直接突き当て、強力な紫外線（UV）硬化樹脂を用いて、インターフェース全体を丸ごと岩盤のように固着してしまったのである。

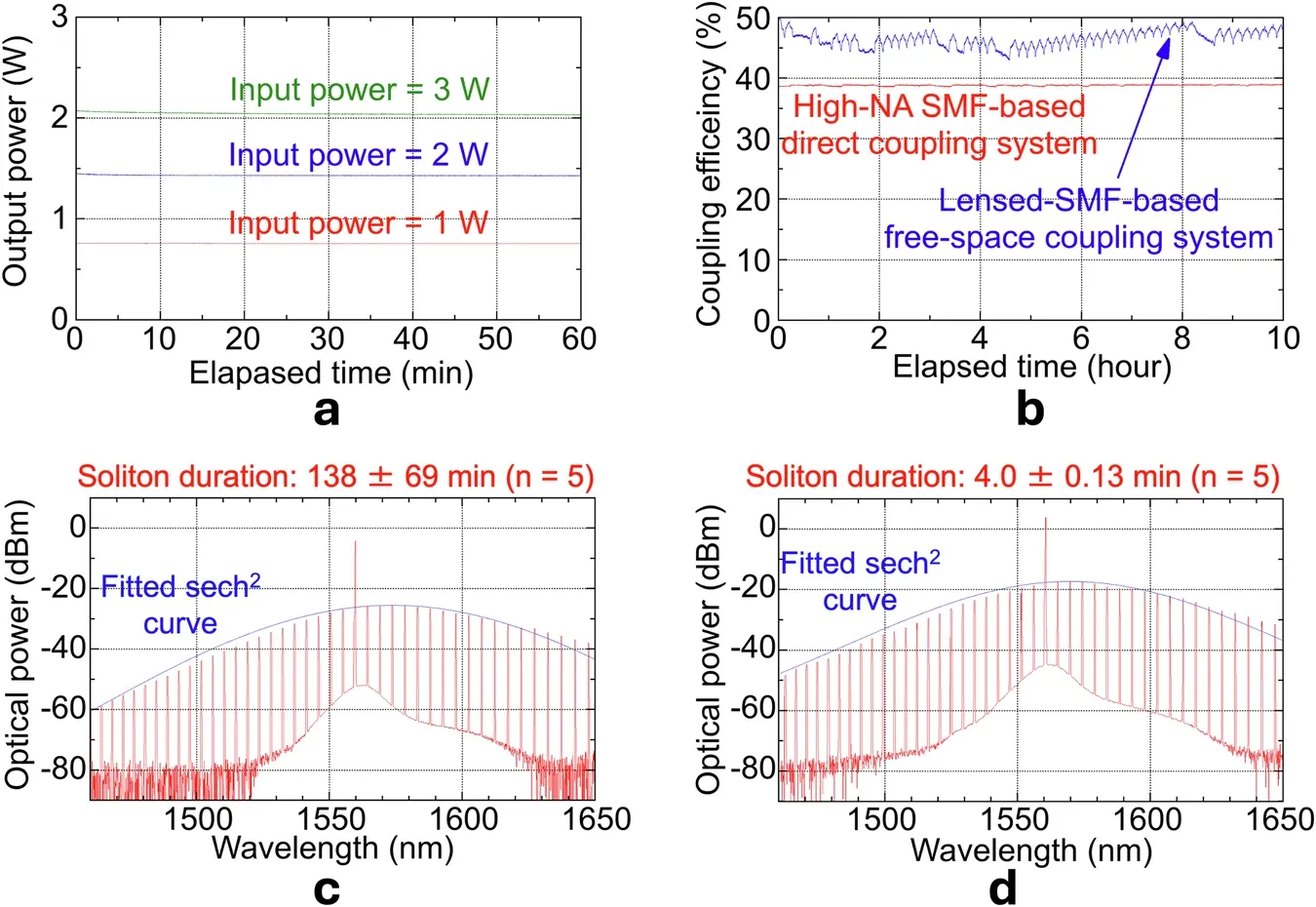

この力技とも言えるアプローチは、光学機器の常識を覆すほどの極めて高い堅牢さをもたらした。比較テストにおいて、従来の空間結合方式はレーザーの出力を0.5W以上に引き上げると熱によって自壊し始めた。対照的に、UV直接結合方式は1Wという強力なレーザー光を継続的に叩き込んでも微動だにせず、27.7時間もの長期間にわたって光の結合効率を一定に保ち、安定してソリトンを生成し続けることに成功した。実験室のデリケートなガラス細工が、風雨に耐えうるインフラの「石杖」へと進化した瞬間である。
112Gbpsの到達点と、光が変える6Gバックホールのインフラ構造
安定した心臓部を手に入れたチームは、いよいよデータ伝送の極限に挑んだ。マイクロコムから抽出された極めて純度の高い光信号に対し、高速なIQ変調器を用いてデータを乗せ、UTC-PDを通じて空間に560GHzの電波として放射した。受信側では、空間を伝搬してきた電波を専用のホーンアンテナで捉え、サブハーモニックミキサ（SHM）を用いて再びベースバンドのデジタル信号へと復元する。
オシロスコープの画面に映し出されたコンステレーション（信号の品質を示す星図のような分布）は、彼らのアプローチの正しさを数値として明確に裏付けていた。QPSK変調では42GBaudのシンボルレートで84Gbpsの伝送を達成し、さらに高密度に情報を詰め込んだ16QAM変調においては、28GBaudで112Gbpsという驚異的な伝送速度を記録した。受信したデータの品質指標であるEVM（エラーベクトル振幅）は12.9%にとどまり、これは通信業界で標準的に用いられる前方誤り訂正（HD-FEC）の限界閾値をクリアし、実用的なエラーなし通信が成立していることを意味している。
| 比較項目 | 電子ベースの従来技術 | 空間結合ベースの光通信 | 本研究（直接結合マイクロコム） |
|---|---|---|---|
| 高周波の限界 | 概ね350GHzで頭打ち | 560GHz帯域まで対応可能 | 560GHz帯域まで対応可能 |
| 位相雑音 | 高周波で急増し制御が困難 | 非常に少ない | 非常に少ない |
| 動作の安定性 | 環境変化に対して堅牢 | 極めて脆弱（数分〜20分で崩壊） | 極めて堅牢（27.7時間以上の連続稼働） |
| データ伝送速度 | 低速（数十Gbps止まり） | 高速だが短時間しか持続せず | 112Gbps（16QAM・長期間安定） |
この「単一チャネルで112Gbps」という速度は、既存のインフラの在り方を根本から問い直す数字である。現在、世界中で6Gの先行研究が進められており、基地局からユーザーの端末（スマートフォンやロボット）までの「アクセス網」の高速化が注目されがちだ。しかし、真のボトルネックは、無数の基地局群が吸い上げた膨大なデータを基幹ネットワークへと流し込む「バックホール」と呼ばれる裏側のインフラにある。
これまでバックホール通信には、大容量を担保できる光ファイバーケーブルを地中に埋設するか、電柱に架線する物理的な工事が必須とされてきた。しかし、地下空間が過密を極める歴史的市街地や、河川や峡谷によって分断された過疎地において、新たなファイバー網を敷設することは莫大な設備投資（CAPEX）と膨大な工期を要求する。
今回実証された技術が商用インフラとして実装されれば、建物の屋上と屋上を、見通し線を利用した「空中の光ファイバー」で瞬時に接続することが可能になる。通信キャリアは、道路を掘り返すことなく即座に大容量ネットワークを構築し、過疎地における深刻なデジタルディバイドを低コストで解消できるようになる。さらに、大規模な自然災害によって地上のケーブル網が寸断された際にも、ドローンや臨時鉄塔を用いて数時間以内に基幹通信網を復旧させるという、国土強靭化の観点からも極めて強力な選択肢を手に入れることになるのだ。
大気の壁と長距離伝送への道筋。500GHz帯が握る次なるブレイクスルー
物理的パッケージングの克服と112Gbpsの達成という輝かしいマイルストーンを打ち立てた本研究だが、実環境への配備に向けては、地球環境そのものが立ちはだかる最後の壁を攻略しなければならない。今回の実験において、560GHzの電波が空中を飛搬した距離はわずか10mmである。これには、明確な物理的理由が存在する。
560GHzという特定の周波数帯は、地球の大気中に含まれる水蒸気分子の共鳴周波数と極めて近い位置にある。そのため、空間に放出された電波のエネルギーは水蒸気によって貪欲に吸収されてしまう性質を持っている。研究チームの解析によれば、560GHzの電波は大気中を1メートル進むごとに約7.1dBもの激しい減衰を受ける。これは、電波をそのまま遠くのビルへ飛ばすには致命的なエネルギーロスを意味している。
しかし、研究チームはすでにこの大気の壁を迂回する具体的なロードマップを描き出している。水蒸気の吸収帯域からわずかに周波数をずらし、大気の透明度が劇的に向上する500GHz帯へとキャリア周波数を移行させることが第一歩となる。500GHz帯における大気減衰率はわずか0.041dB/mであり、エネルギーロスを劇的に抑制できる。シミュレーションによる性能予測では、周波数を500GHzへ変更し、UTC-PDからの送信電力を現在の3マイクロワットから30マイクロワットへと10倍に引き上げ、さらに指向性を鋭く絞り込んだ高利得アンテナ（51dBi）を採用することで、現在の112Gbpsという超高品質な通信を維持したまま、伝送距離を一気に45メートルまで延長できることが論理的に裏付けられている。
電子の物理的限界を光の定規で乗り越え、ガラスの脆さを直接結合という力技でねじ伏せた今回のブレイクスルー。彼らが切り拓いた透き通るようなテラヘルツの通信路は、光と電波の境界線を溶かし、私たちが想像する未来のインフラへ向けた確かな橋頭堡となる。
