近年の大規模言語モデルの爆発的な進化に伴い、人類の計算能力に対する渇望は際限なく膨れ上がっている。何万基もの高性能な画像処理半導体（GPU）を連結させた巨大なAIクラスターが構築される中、プロセッサチップ単体の演算能力は微細化技術の進展によって指数関数的に向上してきた。それに伴い直面しているのが、プロセッサ間でやり取りされる膨大なデータ通信の遅延という深刻な物理的障壁である。
いくら個々の演算ユニットが超高速でデータを処理できても、それらをつなぐネットワークの帯域幅が狭ければ、システム全体の処理能力は待機時間によって著しく損なわれる。従来の銅線ケーブルを用いた電気的なデータ伝送は、信号の減衰や発熱によるエネルギー損失の限界点に達しつつある。この通信網のボトルネックこそが、現在のデジタルインフラの進化を阻む最大の要因である。

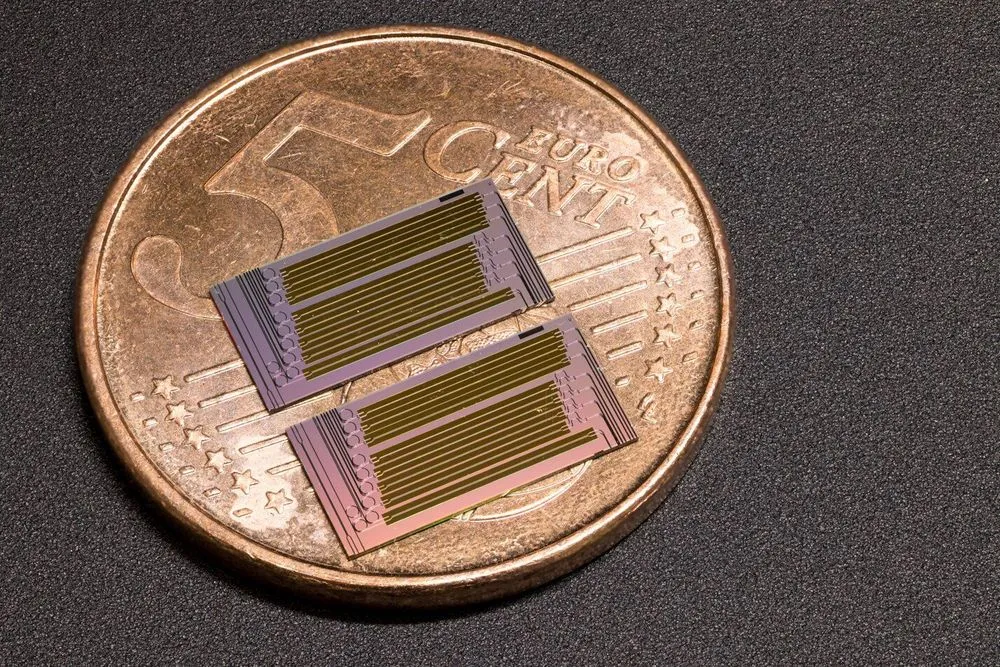

この物理的限界を打破する画期的な技術的飛躍がもたらされた。ドイツのカールスルーエ工科大学（KIT）、スイス連邦工科大学ローザンヌ校（EPFL）、そして中国科学院の上海マイクロシステムおよび情報技術研究所（SIMIT）による国際共同研究チームは、新たな電気光学材料と標準的な半導体プロセスを組み合わせた新型の光マイクロチップの開発に成功した。『Nature Communications』誌に発表されたこの研究成果は、光通信に不可欠な極めて高い伝送速度と安定性を実現しつつ、産業規模での大量生産を可能にする革新的なプラットフォームとして世界の耳目を集めている。
情報の関所となる「電光変調器」の構造的ジレンマ
本研究が達成したブレイクスルーの真価を理解するためには、光通信ネットワークの中心に位置する「電光変調器（electro-optical modulator）」の物理的な働きを知る必要がある。光ファイバーの内部を駆け巡るレーザー光そのものは、単なる一定のエネルギーの波に過ぎず、情報を持たない。この光の波に「0」と「1」のデジタルデータを乗せるためには、電子回路から送られてくる高周波の電気信号に合わせて、光の強度や位相を超高速で変化させるプロセスが不可欠となる。
電光変調器は、いわば電気信号という司令塔の指示を受けて、通過する光の波束をコントロールする極小の関所である。マッハ・ツェンダー干渉計（MZM）と呼ばれる代表的な構造では、入射した光の経路を二手に分け、片方の経路に電圧をかけることで光が進む速度（位相）をわずかに遅らせる。その二つの光を再び合流させた際、波の山と谷が重なれば光は打ち消し合って暗くなり、山と山が重なれば明るくなる。この明暗の切り替えの速度と、それに要するエネルギーの効率が、通信システム全体の性能を決定づける。
これまでデータセンター内で広く用いられてきたシリコンベースの光変調技術（シリコンフォトニクス）は、既存の半導体工場で製造しやすいという利点があった。反対に、シリコン素材自体は電圧によって屈折率が変わる電気光学効果に乏しく、高速化を追求して複雑な構造を採用するほど光の損失が激しくなるという原理的なジレンマを抱えていた。代替素材として、強力な光変調特性を持つニオブ酸リチウム（LiNbO₃）などの特殊な結晶の導入が長年試みられてきたものの、これらの素材はエッチングなどの微細加工が極めて難しく、他の電子部品との集積化やウェハーレベルでの大量生産への道筋は閉ざされていた。
異端の素材「リチウムタンタル酸塩」の台頭とハイブリッド化
国際共同研究チームは、既存素材の限界をすり抜ける最適解として「リチウムタンタル酸塩（Lithium Tantalate: LiTaO₃）」という物質のポテンシャルに着目した。この物質は、電圧を印加することで瞬時に屈折率が変化するポッケルス効果と呼ばれる強力な電気光学特性を備えている。ニオブ酸リチウムと同等の高い変調効率を持ちながら、光による材料の劣化（光損傷）に対する耐性が高く、複屈折率が低いという、光通信デバイスにとって極めて有利な物理的性質を併せ持つ。
ニオブ酸リチウムと同様に加工の難しさが光集積回路への適用を阻んでいた背景がある一方で、リチウムタンタル酸塩には産業界における圧倒的な強みがあった。この素材は、5Gや6Gのスマートフォンに搭載される高周波（RF）フィルターの基盤材料としてすでに年間数億個規模で大量消費されている。そのため、不純物の少ない高品質なウェハー基板を安価かつ安定的に調達できる強固なサプライチェーンがすでに構築されているのである。
研究チームの最大の功績は、このリチウムタンタル酸塩の潜在能力を引き出すために、異種材料を分子レベルで直接貼り合わせる「異種統合（Heterogeneous Integration）」という高度なアプローチを確立したことにある。

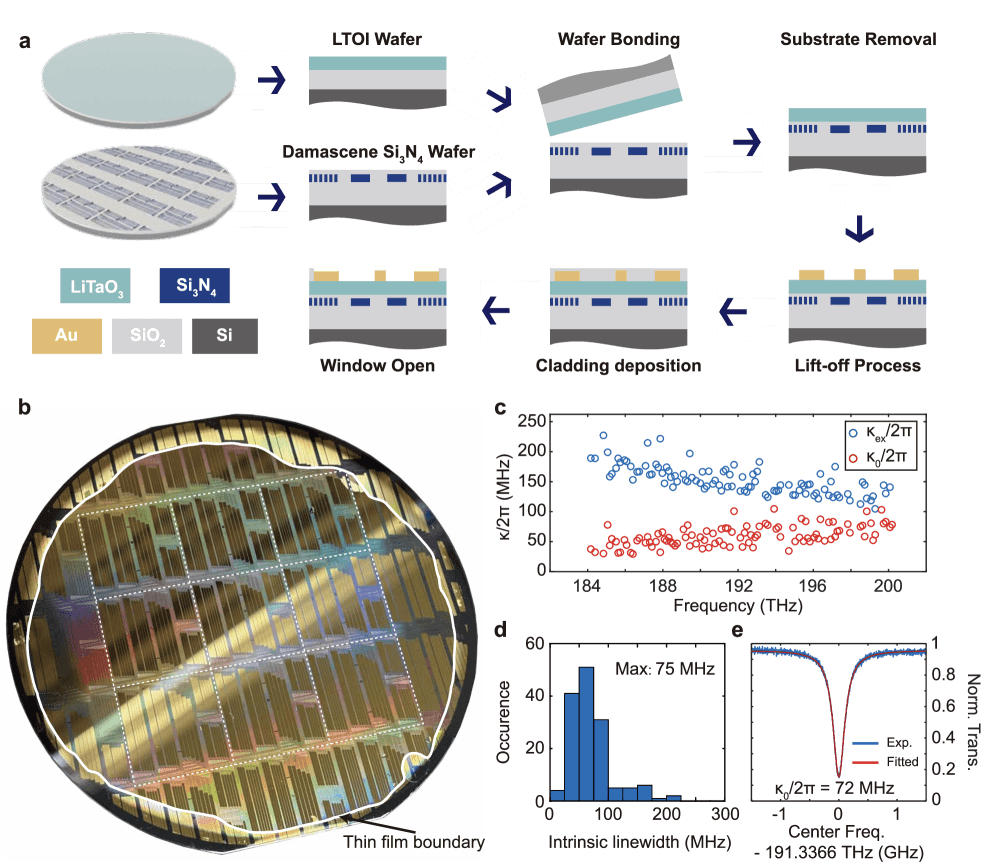

彼らは、光の伝搬損失が極めて少ない「窒化ケイ素（Si₃N₄）」を用いて、標準的な半導体製造プロセスで微細な光の導波路を形成した。その完成した窒化ケイ素回路の上に、リチウムタンタル酸塩の薄膜を室温での事前接合と高温での熱処理（アニーリング）を経てウェハーレベルで強固に接合した。
このハイブリッド構造の内部では、光は主に低損失な窒化ケイ素の導波路の中を滑らかに進む。そして変調が必要な区間に差し掛かると、上層のリチウムタンタル酸塩の薄膜へと光の波のエネルギーが約半分ほど染み出すよう計算された設計が施されている。そこで電極からの強力な電圧制御を受けることで、窒化ケイ素の持つ「優れた光の伝送能力」と、リチウムタンタル酸塩の持つ「極めて高速な変調能力」を見事に統合したのである。論文のデータによれば、この接合プロセスは4インチウェハー上のすべてのチップ領域において欠陥のない100%の歩留まりを実現しており、産業規模での量産に直結する高い信頼性を示している。
金から銅へ：ダマシンプロセスがもたらしたブレイクスルー
優れた光回路の構造を生み出しただけでは、電光変調器は完成しない。デバイスを高速駆動させるための「電極」の設計と製造プロセスにおける根本的な見直しが、本研究の性能を限界まで押し上げる原動力となった。
電光変調器に超高周波の電気信号を損失なく送り込み、光の波と並走させるためには、極めて電気抵抗の低い金属構造が必要となる。これまでの先端研究においては、主に金の電極が採用されてきた。金は化学的に安定しているものの、標準的なシリコン半導体製造ライン（CMOSプロセス）との相性が著しく悪く、微量の金がシリコン基板を汚染するリスクがあるため、既存の巨大な半導体工場で量産する上での致命的な障壁となっていた。
研究チームのChristian Koos教授が強調するように、技術的な突破口は「銅電極」の採用と、その製造プロセスにある。研究チームは金に代わり、現代の高度なコンピューターチップの製造において無数にテストされ、確立されている「ダマシンプロセス（Damascene process）」を光チップの電極形成に持ち込んだ。
ダマシンプロセスとは、絶縁膜にあらかじめ溝を形成し、そこに銅を埋め込んだ後、表面の余分な金属を化学的機械的研磨（CMP）によって平坦に削り落とす微細加工技術である。銅は金よりも高周波信号の伝導性に優れているだけでなく、この研磨プロセスを経ることで、電極表面を微細な凹凸のない「ほぼ鏡のような滑らかさ」に仕上げることに成功した。
表面のわずかなざらつきは、高周波の電気信号が進む際に散乱を招き、不要な熱エネルギーを生み出す抵抗要因となる。この銅電極の極限の平滑化によって、電気信号のエネルギー損失が劇的に低下した。これに伴い、光通信チップとそれを制御する外部の電子回路チップを極小の空間でシームレスに接合し、高密度なパッケージングを行う基盤が完全に整えられたのである。
記録的なデータ伝送速度と「再調整不要」の極限の安定性
素材の探求と製造プロセスの洗練を経て生み出されたリチウムタンタル酸塩ベースの変調器は、実際のデータ伝送試験において従来の常識を覆す圧倒的な数値を叩き出した。

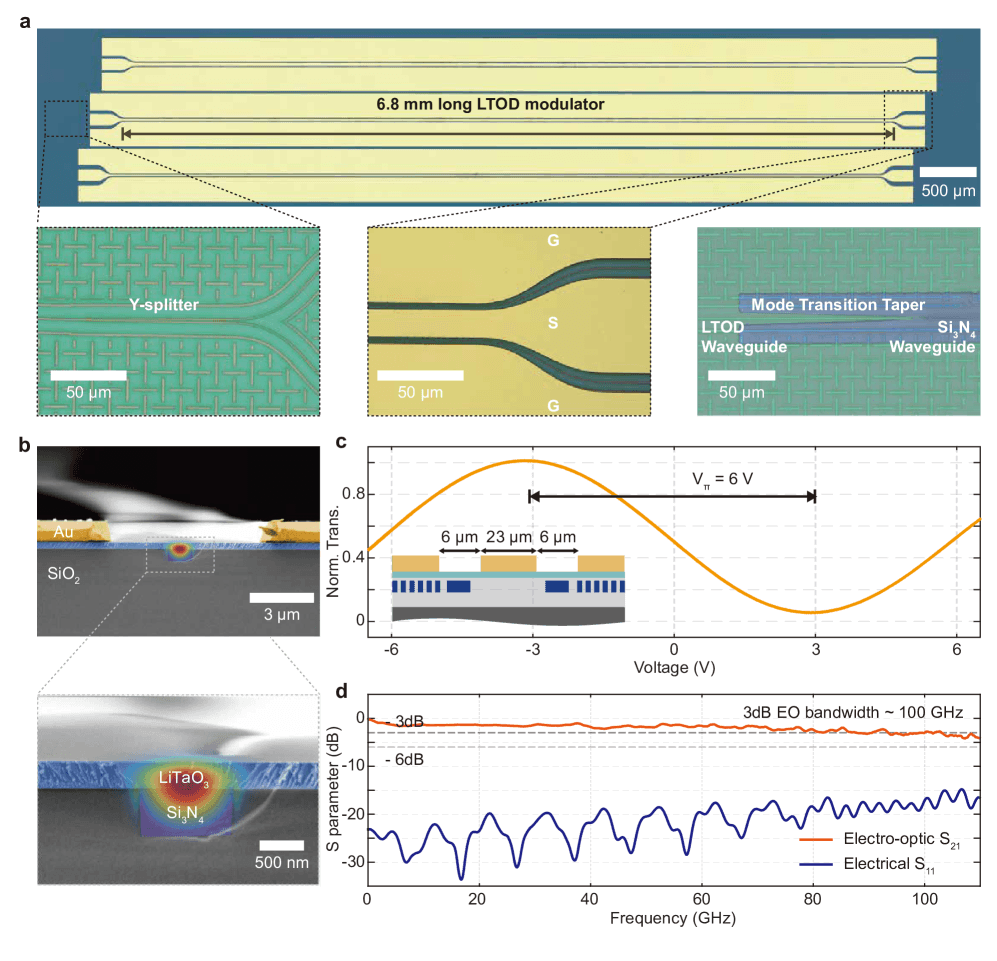

基本特性として、このデバイスの応答速度の指標となる3-dB帯域幅は約100 GHzに達し、電圧とデバイス長の積で示される変調効率（VπL）は4.08 V·cmを記録している。これは、極めて高い周波数の信号に対しても光が追従でき、かつ少ない電圧で十分な明暗の切り替えが行えることを意味する。

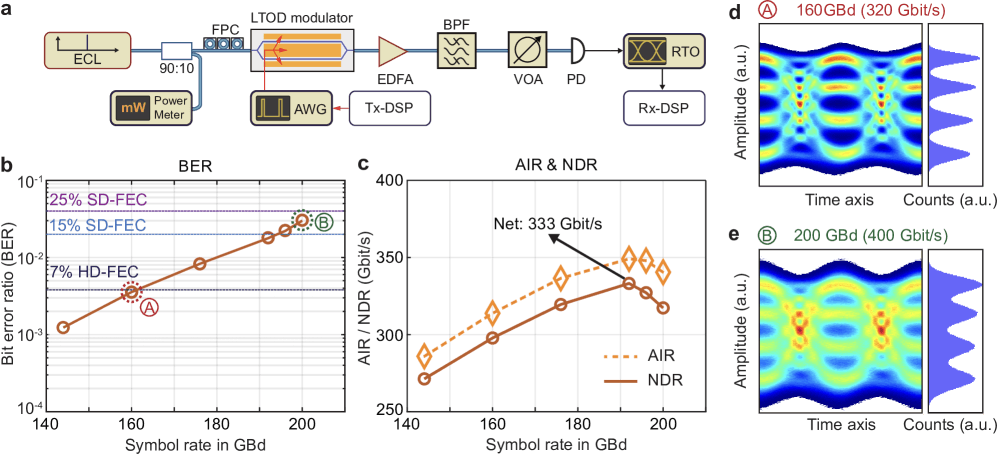

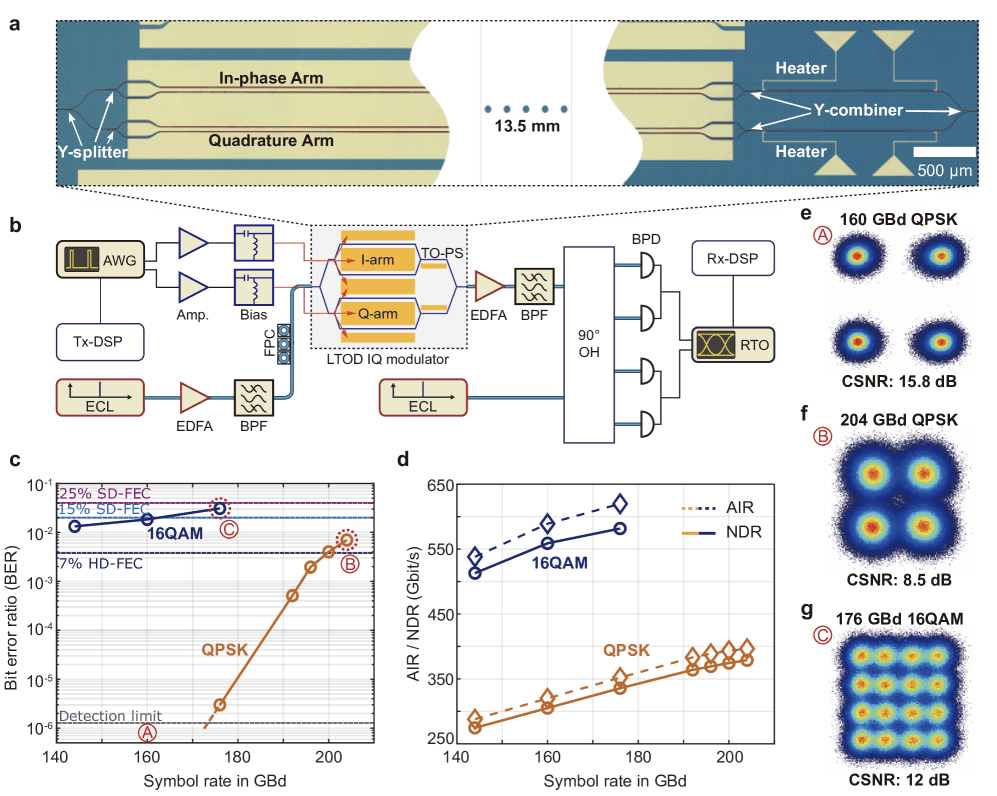

パルス振幅変調（PAM4）という、一つの信号に4つの異なる電圧レベルを持たせて情報を詰め込む方式を用いた実験では、単一の光の波長で正味333 Gbit/sのデータレートを達成した。直感的な指標に換算すれば、これは数万本の高画質ストリーミング動画を1秒間に並行して送信できる途方もない情報量である。さらに、光の振幅と位相の両方を複雑に組み合わせるコヒーレントIQ変調（16QAM）の試験においては、実に581 Gbit/sという驚異的な伝送速度を記録した。同種の集積光プラットフォームにおいて、これほどまでの信号伝送レートを実証した例は他にない。
伝送速度の向上に加えて、データセンター運営者の設計思想を根本から変える要素が、このデバイスが持つ並外れた動作の安定性である。
変調器に高出力のレーザー光や継続的な直流電圧（DCバイアス）が印加され続けると、材料内部のわずかな欠陥に電荷が偏って蓄積するフォトリフラクティブ効果などによって、光の明暗を切り替える最適な動作点が時間とともに徐々にずれていく「DCドリフト」という現象が発生する。数百万個のチップが同時に稼働するデータセンターにおいて、このずれを補正するためには、光の出力を絶えず監視し、電気的に再調整を繰り返すための複雑なフィードバック回路と莫大な余剰エネルギーが必要とされていた。
しかし、今回開発されたハイブリッドデバイスは、1時間にわたる厳しい連続動作試験において、出力の変動（パワードリフト）をわずか0.5 dB未満に抑え込む極限の安定性を示した。これは、異種統合による独自の接合構造が、リチウムタンタル酸塩の薄膜に対するエッチングダメージを回避し、材料本来の光損傷耐性を完全に引き出しているためである。監視と再調整のプロセスをシステムから排除できるという事実は、ハードウェアの構成を大幅に簡略化し、通信ネットワーク全体の運用コストと消費電力を劇的に引き下げる決定打となる。
次世代デジタルインフラの構造的再定義に向けて
プロセッサ間の通信に立ちはだかっていた関所の処理能力が解放されたことは、デジタルインフラの構造設計そのものに根源的なパラダイムシフトをもたらす。
AIの学習モデルが数兆個のパラメータを持つ規模へと肥大化を続ける中、数万基のGPUが滞りなくパラメータ群を同期し合うためには、光通信の帯域幅の拡張と省電力化が必須条件であった。このリチウムタンタル酸塩と窒化ケイ素を融合させたマイクロチップは、既存の半導体エコシステムの上にシームレスに組み込まれることで、物理的に離れた膨大な数の計算リソースを、あたかも一つの巨大な脳のように遅延なく連動させる次世代のコンピューティング・アーキテクチャの土台となる。
このテクノロジーがもたらす波及効果は、巨大なデータセンターの内側にとどまらない。およそ100 GHzに及ぶ極めて広大な帯域幅と平坦な周波数応答特性は、無線通信インフラにも変革を迫る。高周波のマイクロ波信号を高精度かつ低ノイズで光信号に変換・伝送する機能は、次世代通信規格である6Gネットワークの基地局ハードウェアの中核として組み込まれる余地がある。自動運転車両の空間認識を支える超高精細な光レーダー（LiDAR）システムの高速化や、ノイズに極めて敏感な量子コンピューティングにおけるマイクロ波から光への変換インターフェースに至るまで、その応用の射程は計り知れない。
半導体産業が数十年の歳月をかけて洗練させてきた精密なプロセス技術と、未知のポテンシャルを秘めた電気光学材料の異種統合は、人類が直面していた情報伝達の物理的な限界を見事に突破した。超高速、極限の安定性、そして大量生産への適応という技術的な三位一体を達成したこの光マイクロチップは、絶え間なく膨張を続けるデータ社会の太い血脈として、未来のテクノロジーの進化をその根底から支え続けていく。
論文
- Nature Communications: Heterogeneously integrated lithium tantalate-on-silicon nitride modulators for high-speed communications
