スマートフォンから高度なAIシステム、さらには自律型センサーに至るまで、現代のあらゆるテクノロジーの根幹にはコンピュータチップが存在している。そして、より高性能で電力効率に優れたデバイスを生み出すための「チップの微細化」は、もはや回路設計の巧拙だけで語れる次元を越えている。設計図がいかに優れていても、それを物理的な素材の上にナノメートル（10億分の1メートル）単位の精度で刻み込む製造技術が伴わなければ、絵に描いた餅に過ぎないからだ。
この微細な回路をシリコンウェハー上に刻み込む極めて重要な工程は「パターニング」と呼ばれる。しかし現在、チップの寸法が原子のスケールに近づき、さらには立体的な3Dアーキテクチャへと複雑化する中で、パターニング技術は物理的な限界という巨大な壁に直面している。
そのような中、ペンシルベニア州立大学やチェコのプラハ化学技術大学の研究者らによる国際共同研究チームが、学術誌『Nature Materials』に画期的な研究成果を発表した。研究チームは、原子レベルの薄さを持つ二次元（2D）材料である「クロムオキシクロライド（CrOCl）」が、従来の半導体製造で用いられてきたあらゆる保護材料を凌駕する、驚異的な耐久性と加工精度を持つことを発見したのである。この発見は、単なる新素材の報告に留まらず、次世代チップ製造のボトルネックを解消し、全く新しいフレキシブルデバイスの実現をも可能にする「ゲームチェンジャー」となる可能性を秘めている。
シリコンを削る過酷な世界：チップ製造とパターニングの課題
新しい材料の凄さを理解するためには、まずコンピュータチップがどのようにして作られているのか、その過酷な製造環境を把握する必要がある。
ナノスケールの微細な回路を形成するプロセスは、巨大な大理石から精巧な彫刻を削り出す作業に似ている。エンジニアは「プラズマエッチング」と呼ばれる手法を用いて、シリコンなどの基板上に深い溝や複雑な構造を彫り込んでいく。このプロセスでは、フッ素ガスなどを高エネルギーで電離させた「プラズマ」が使用される。プラズマは極めて反応性が高く、照射された部分のシリコンを激しく削り取っていく。
しかし、無差別に削ってしまっては回路が形成できない。そこで不可欠となるのが「ハードマスク」と呼ばれる保護層である。ハードマスクは、削り残したい部分を覆い隠すステンシル（型）のような役割を果たす。理想的なハードマスクは、下にあるシリコンが深く削られていく間、どれだけ過酷なプラズマの嵐に晒されても自身の形状を保ち続ける「絶対的な盾」でなければならない。
現在、半導体業界では二酸化ケイ素、窒化ケイ素、酸化アルミニウム、チタンナイトライド（窒化チタン）、あるいはクロムやニッケルといった金属など、さまざまな材料がハードマスクとして使用されている。しかし、チップが微細化し、回路が密集するにつれて、要求される加工の難易度は飛躍的に上昇した。より細く、より深い溝（高アスペクト比の構造）を正確に彫るためには、より長時間、より強力なプラズマを当て続ける必要がある。この過酷な条件の下では、従来のハードマスク材料でさえも徐々に侵食され、削られてしまうのだ。
ペンシルベニア州立大学の工学科教授であり、本研究の責任著者であるSaptarshi Das氏は、「チップが小さくなるにつれて、製造プロセスははるかに過酷なものになっている」と指摘する。マスクが劣化し、端の部分から削れ始めると、本来保護されるべきシリコンまでが削られてしまい、設計通りのパターンを正確に転写することができなくなる。業界全体が、この過酷なプラズマ環境に耐えうる「新しいハードマスク材料」の探索に苦心していたのである。
偶然がもたらしたブレイクスルー：クロムオキシクロライド（CrOCl）の発見
科学の歴史において、最大のブレイクスルーはしばしば予想外の失敗や偶然（セレンディピティ）から生まれる。今回の発見も、まさにその典型的な例であった。
Das氏率いる研究チームは、当初、まったく別のプロジェクトのためにCrOClなどの2D材料をプラズマエッチングで加工しようと試みていた。二次元材料とは、グラフェンのように原子が平面状に結びついた、極めて薄いシート状の物質群である。通常、多くの2D材料はプラズマによるダメージに弱く、簡単に分解されてしまう。しかし研究チームは、CrOClにどれだけ強力なプラズマを照射しても、一向に削ることができないという奇妙な現象に直面したのだ。
「私たちは、このクロムオキシクロライドがハードマスク材料になるとは全く予想していませんでした。それは実験的なセレンディピティ（偶然の幸運）だったのです」とDas氏は回顧している。
この「削れない」という驚きは、直ちに「究極の保護膜になるのではないか」という仮説へと変わった。研究チームが着目したのは、CrOClやFeOCl（鉄オキシクロライド）、NbOCl（ニオブオキシクロライド）といった「ファンデルワールス金属オキシハロゲン化物」と呼ばれる物質群である。
ペンシルベニア州立大学の博士候補生であり、研究の共同筆頭著者であるZiheng Chen氏によれば、これらの材料が持つ特異な耐性は、その「層状の結晶構造」に起因しているという。Chen氏はこれを「ラザニアのような構造」と形容する。CrOClは、原子の層が強力な化学結合ではなく、比較的弱いファンデルワールス力によって重なり合って構成されている。
プラズマの猛烈なエネルギーがこの材料の表面を激しく叩いたとき、CrOClは単に削られるのではなく、表面で特異な化学反応を起こす。高反応性のフッ素プラズマなどに晒されると、材料の最表面に「不動態化層（passivation layer）」と呼ばれる保護膜が形成されるのである。この不動態化層は化学的に極めて不活性であり、それ以上のプラズマとの反応をシャットアウトする。つまり、プラズマの攻撃を受けることで自ら強固な盾を作り出し、その下にある層を完全に保護するという、自己防衛的なメカニズムを備えているのだ。
圧倒的な防御力：データを読み解く
『Nature Materials』に掲載された論文は、CrOClが従来の業界標準材料をどれほど劇的に上回るかを、具体的な数値データとともに示している。
研究チームは、チップ製造で実際に使用される高反応性のSF6/O2（六フッ化硫黄/酸素）プラズマ環境下において、CrOClのエッチングレート（削られる速度）を測定した。その結果、CrOClのエッチングレートは毎分わずか約2.4ナノメートルという極めて低い値に留まった。
さらに重要な指標が「エッチング選択比（etch selectivity）」である。これは、「守りたいマスク材が1削られる間に、目的のシリコンがどれだけ深く削れるか」を示す比率である。この数値が高いほど、薄いマスクで深くシリコンを削ることができる。驚くべきことに、CrOClのシリコンに対するエッチング選択比は「200対1以上」という驚異的な数値を記録した。
これがどれほどの飛躍であるかを理解するために、従来のハードマスク材料と比較してみよう。同一の過酷な条件下において、CrOClの耐性は、Si3N4（窒化ケイ素）の約30倍、Al2O3（酸化アルミニウム）の約2.3倍、そしてTiN（窒化チタン）の約20倍に達することが実証された。
この圧倒的な防御力は、実際のナノファブリケーションにおいて明確な恩恵をもたらす。極めて薄いCrOClの層をマスクとして使用するだけで、シリコンを深く、深く掘り進めることができるのだ。実際、研究チームはCrOClマスクを使用し、アスペクト比（溝の幅に対する深さの比率）が「39対1」を超える、極めて細く深いシリコンナノ構造の形成に成功している。さらに、エッチング後の形状の歪みも最小限に抑えられており、理想的な垂直の壁面を持つ構造が実現された。
削るほど滑らかになる魔法：マイクロマスキングの克服
CrOClの驚くべき特性は、単に「削られにくい」というだけではない。本研究の共同筆頭著者であるペンシルベニア州立大学の博士候補生、Pranavram Venkatram氏が強調するのは、プラズマに晒された際の「表面形状の特異な変化」である。
従来のハードマスク材料がプラズマの激しい爆撃を受けると、表面はどうしても均等には削れず、徐々に荒れてザラザラになっていく。表面が荒れると、プラズマエッチングの過程で生じた微小な副生成物がその凹凸に不均一に再付着してしまう。これはエンジニアの間で「マイクロマスキング（micro-masking）」と呼ばれる厄介な現象を引き起こす。意図しない微細なゴミが局所的なマスクとして働いてしまい、結果として削り出されたシリコンの壁面に凹凸ができたり、垂直に削れなくなったりするのだ。
しかし、CrOClを用いた場合、全く逆の現象が観察された。繰り返しのプラズマ暴露下において、CrOClの表面は荒れるどころか、サブナノメートルレベルで「より滑らか（smoother）」になっていったのである。
Venkatram氏はこのメカニズムについて、「プラズマの爆撃が、事実上、材料表面の粗い領域を剥ぎ取り、その下からより滑らかな表面を露出させるように働く」と説明している。CrOClのラザニアのような層状構造がここでも有利に働いているのだ。表面の層が均一に剥がれ落ちることで常に滑らかな層が維持されるため、副生成物の再付着が起こりにくい。
その結果として、マイクロマスキングの発生が効果的に防がれ、エッチングプロセスが全く阻害されなくなる。これは、よりシャープで、幾何学的に真っ直ぐな垂直構造を形成できることを意味する。現代の最先端デバイス、特にメモリやトランジスタの層をナノメートル単位の精度で高密度に積み重ねる「高度な3Dチップ統合（3D chip integration）」において、この構造的なシャープさと滑らかさは、デバイスの信頼性と性能を左右する絶対的な要件である。
限界を超える転写技術：フレキシブルデバイスへの応用
CrOClがもたらす革新は、従来のシリコンウェハー上での微細加工に留まらない。研究チームは、この2D材料が持つ物理的な柔軟性を活かし、従来のハードマスクでは絶対に不可能だった「転写（Transferability）」という新たなプロセスを実証した。
これまで、ハードマスク材料は対象となる基板の上に直接堆積させ、そこからパターンを形成する必要があった。しかし、プラズマや高温を伴う堆積プロセスは、熱に弱いプラスチックや特定のガラス、あるいは単層の2D半導体といったデリケートな素材を破壊してしまう。そのため、これらの特殊な素材の上に精細なナノパターンを形成することは極めて困難であった。

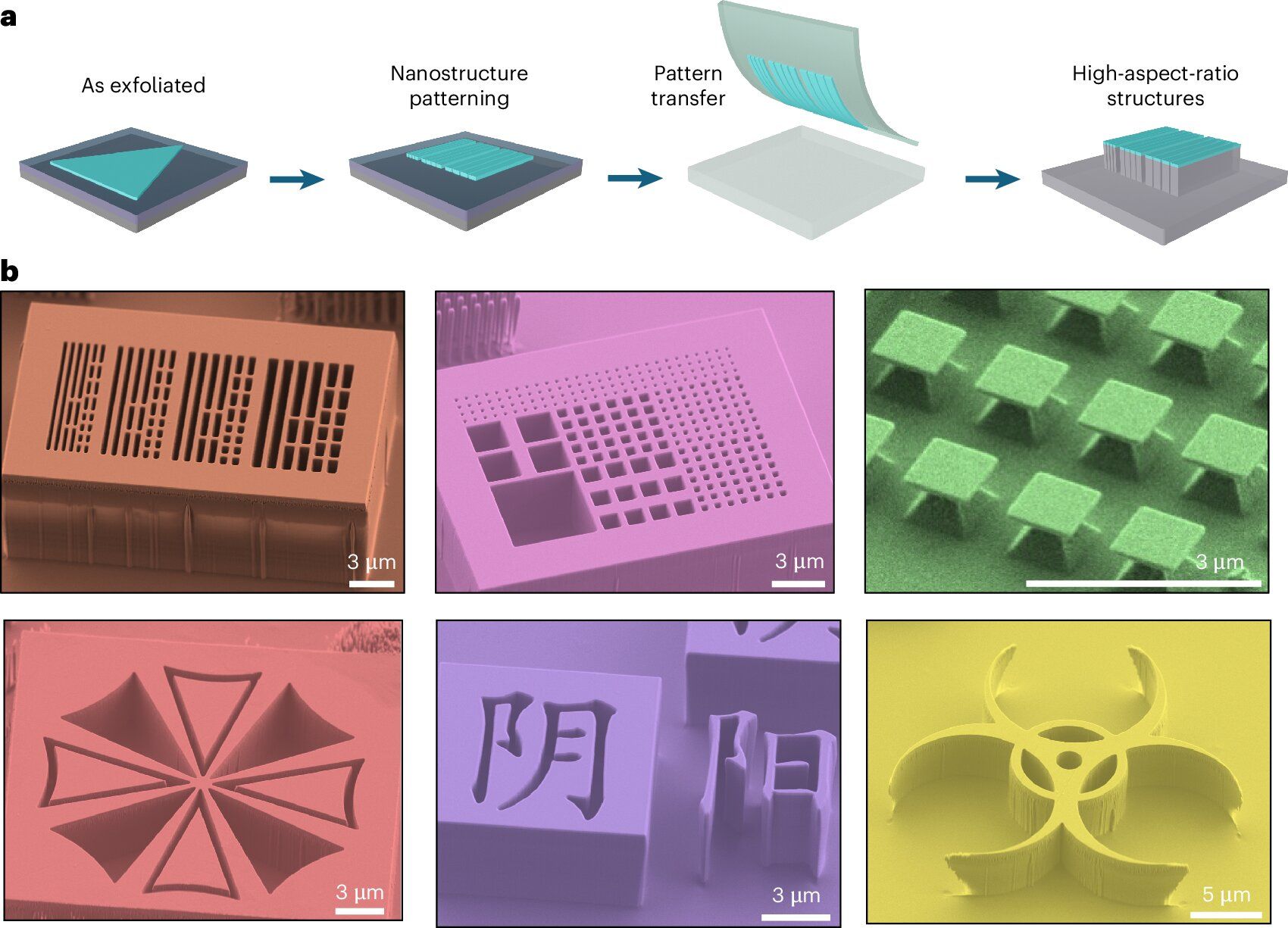

本研究で示されたCrOClの最大の強みの一つは、マスク自体の製造と、それを適用する基板とを「切り離す」ことができる点にある。研究チームは、まず頑丈な別の基板上でCrOClをCl2（塩素）プラズマを用いて化学的に精密パターニングした。そして、あらかじめパターニングされたCrOClのナノスケールの「網目」を、ペロブスカイト酸化物、ポリマー、ガラス、単層2D半導体といった、多様かつ繊細な基板の上に機械的に転写することに成功したのである。
「剛性基板上でこのハードマスクを作り、それを他のどんなものにも転写することができるのです。これにより、従来のハードマスクが抱えていた根本的な限界が取り払われます」とDas氏は語る。
この転写技術は、半導体製造のパラダイムを大きく拡張する。例えば、曲げられるスマートフォンやウェアラブル医療機器に使われるフレキシブルエレクトロニクス、あるいは特殊な環境下で機能する高度なセンサープラットフォームなど、これまではナノレベルの精密加工が不可能だと諦められていた非従来型の素材に対しても、最高精度の回路を刻み込む道が開かれたのである。
産業応用へのロードマップ：次世代製造のゲームチェンジャーへ
CrOClやFeOClといったファンデルワールス金属オキシハロゲン化物が、極限のプラズマ耐性、高解像度のパターニング能力、そして多様な基板への転写可能性を単一の材料システムで実現できることを、本研究は疑いの余地なく証明した。Venkatram氏が述べるように、この材料は製造工程の複雑さを劇的に軽減し、深いエッチング工程の途中でマスク層を何度も再堆積させるといった時間とコストのかかる作業を不要にする可能性を秘めている。
しかし、この画期的な発見が明日にでも世界中の半導体工場に導入されるわけではない。科学的発見から産業規模の量産化に至るには、越えなければならない物理的・工学的な壁が存在する。
現在の研究段階では、これらの実証はすべて、小さな結晶から剥離された数ミクロンから数十ミクロンサイズの「微小なフレーク状の材料」を用いて行われている。IntelやTSMCなどの最先端ファウンドリで実際に使用するためには、直径数インチから最大12インチ（約300mm）に及ぶ巨大な円形のシリコンウェハー全体にわたって、CrOClを単一の欠陥もなく均一に成長させる技術を確立しなければならない。これほどの大面積で、2D材料の高品質な結晶成長を制御することは、材料科学における次なる大きな挑戦となる。
とはいえ、この研究が示した物理的特性の優位性は、今後の半導体ロードマップに強力な指針を与えるものである。既存の材料が物理的な限界を迎えつつある中、トップダウンの微細加工（エッチング）とボトムアップの材料科学（2D材料）が融合したこのアプローチは、極めて論理的かつ有望な解決策である。
「この材料は、そのシンプルな製造プロセスと高い互換性により、将来のエレクトロニクス開発と製造における真のゲームチェンジャーになる可能性を秘めています」と、Das氏は研究の展望を力強く総括している。
コンピュータチップの進化は、人類の知の拡張そのものである。原子の厚みしか持たない「ラザニア構造」の2D材料が、次世代のAIを駆動し、私たちの生活を根底から変えるデバイスの設計図を刻み込むための、最強の「盾」となる日が近づいている。
