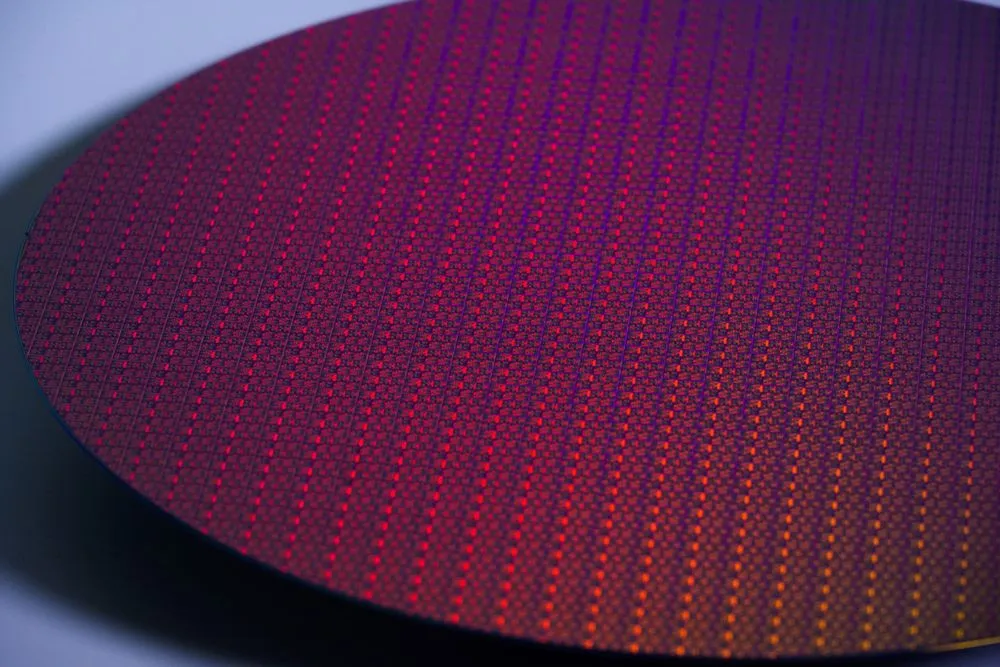

Intel復活の鍵を握る最先端プロセス「18A」に、一筋の光明が見えた。投資銀行KeyBanc Capital Marketsの最新レポートによると、18Aの歩留まり率が55%に達し、競合Samsungの2nmプロセス（SF2）の約40%を上回る進捗を見せているという。一方で、TSMCのN2プロセスが達成している65%には及ばないものの、この改善はIntelが掲げる「5N4Y（4年間で5つのノードを進化させる）」ロードマップの実現可能性を強く示唆するものだ。しかし、この数字の信頼性や、それが半導体業界の勢力図にどのような影響を与えるのかについては、まだ複雑な様相を呈している。
復活への確かな一歩か？「歩留まり55%」が示す現在地
今回、業界に衝撃を与えたのは、KeyBanc Capital Marketsのアナリスト、John Vinh氏が発表した調査ノートの内容だ。
- Intel (18A): 現在の歩留まり率 55% （前四半期の50%から改善）
- TSMC (N2): 現在の歩留まり率 65%
- Samsung (SF2): 現在の歩留まり率 約40%
※歩留まり率：1枚のシリコンウェハーから製造されるチップのうち、良品として出荷できるものの割合。
この数字が持つ意味は大きい。まず、Intelの18AがSamsungの2nmプロセス（SF2）を明確に上回ったことだ。これは、ファウンドリ（半導体受託製造）市場において、TSMCに次ぐ「世界No.2」の座を巡る争いでIntelが優位に立った可能性を示唆する。これまで性能や安定性でSamsungを選択していた可能性のある顧客、特に最先端プロセスを求めるAIチップ企業などにとって、Intelが現実的な選択肢として浮上してきたことを意味する。
さらに重要なのは、この「55%」という数字が、数ヶ月前に業界内で囁かれていた「10%～30%」という絶望的な数値から大幅に改善している点だ。これは、Intelの技術開発が順調に進んでおり、2025年後半に計画されている量産開始（HVM: High-Volume Manufacturing）に向けて、現実的な軌道に乗っていることの証左と言えるだろう。
ただし、歩留まり率の定義や測定方法は企業ごとに異なり、特に開発段階における数値の単純比較には慎重になるべきだ。本当の競争力は、実際に製品が市場に投入される量産段階の安定性とコストで決まる。
王者TSMCとの差、そしてIntelが握る「PowerVia」という切り札
Samsungを上回ったとはいえ、半導体製造の絶対王者であるTSMCの背中はまだ遠い。TSMCのN2プロセスの歩留まり率は既に65%に達しており、量産開始時には75%近くまで高まると予測されている。この10ポイントの差は、安定供給能力とコスト競争力において依然として大きな壁として立ちはだかる。
では、Intelに勝機はないかと言えば、層は限らないだろう。なぜなら、Intel 18Aは、単に微細化を追求するだけでなく、業界のゲームルールを変えうる2つの革新技術を搭載しているからだ。
- RibbonFET: これは、トランジスタの構造を従来のFinFETから、電流の通り道をゲートが全方向から囲む「Gate-All-Around (GAA)」へと進化させたものだ。リーク電流を抑え、より高性能・低消費電力なチップを実現する次世代の基本技術であり、TSMCやSamsungも同様の技術を採用している。
- PowerVia: これこそがIntelの「切り札」である。従来、チップの表面に混在していた信号線と電力供給線を分離し、電力供給専用のネットワークをウェハーの裏面に配置する「バックサイド電力供給技術」だ。これにより、電力供給が安定し、信号の干渉が減少するため、チップの性能と電力効率が劇的に向上する。
特筆すべきは、IntelがこのPowerViaをTSMCに先行して量産導入することだ。TSMCが同様の技術を導入するのは2026年以降の「N2P」プロセスと見られている。もしIntelがPowerViaを安定して量産できれば、純粋な性能と電力効率でTSMCを凌駕するチップを市場に投入できる可能性を秘めている。この技術的アドバンテージこそ、Intelが失地回復を賭ける最大の武器なのである。
試金石となる「Panther Lake」とファウンドリ事業の未来
これら最先端技術の最初の試金石となるのが、2025年後半に投入が予定されている次世代CPU「Panther Lake」だ。KeyBancのレポートによれば、IntelはこのPanther Lakeの量産に向けて、2025年第4四半期までに歩留まり率を70%まで引き上げる計画だという。
この目標が達成されれば、商業的に十分成功と見なせる水準であり、Intelの製造技術が復活したことを市場に強く印象付けることになるだろう。
Panther LakeはIntel自身の製品であるため、多少のリスクを取りながらでも最先端プロセスを適用しやすい。ここで成功実績を積み、製造プロセスを成熟させることが、外部のファウンドリ顧客を呼び込むための最も雄弁なセールストークとなる。
KeyBancのJohn Vinh氏は、一部で囁かれる「Intelが外部顧客向けの18A-Pをスキップして14Aに移行する」という噂についても、「可能性は低い」と分析している。18A-PがTSMCのN2と十分に競争力があると考えているからだ。Panther Lakeの成功は、Intel自身の製品競争力を高めるだけでなく、Intelファウンドリサービス（IFS）の未来をも左右する極めて重要なマイルストーンなのだ。
楽観は早計、しかし確かな変化の兆し
今回のレポートは、Intelにとって疑いようのないポジティブなニュースだ。長きにわたるトンネルの先に出口の光が見え始めたと言っても過言ではない。Samsungを歩留まりで上回ったという事実は、市場のパワーバランスに変化をもたらす第一歩となる可能性がある。
しかし、王者TSMCの牙城は依然として高い。本当の勝負は、2025年後半から始まる量産フェーズで、Intelが計画通りに歩留まり率を高め、PowerViaという革新技術を安定稼働させられるかにかかっている。
IntelのCEO、Pat Gelsinger氏が掲げた「5年間で4世代分のプロセス技術を進化させる」という野心的なロードマップは、かつて多くの懐疑論に晒された。だが今、そのロードマップが現実のものとなりつつある。Intelは失われた10年を取り戻し、再び半導体製造の頂点に返り咲くことができるのか。その答えのヒントが、この「歩留まり55%」という数字に隠されているのかもしれない。
