2025年12月1日現在、世界のテクノロジー業界の視線は日本の広島に向けられている。米半導体大手Micron Technology（マイクロン・テクノロジー）が、広島県東広島市の既存拠点において大規模な拡張計画を進めていることが明らかになったためだ。

報道によれば、その投資額は1兆5000億円という巨額に達し、人工知能（AI）の演算に不可欠な次世代メモリ「HBM（High Bandwidth Memory）」の製造に特化した新棟を建設する物だという。これは単なる一企業の設備投資という枠を超え、過熱するAI開発競争のボトルネック解消、そして地政学的リスクを分散させたいグローバル企業の思惑と、半導体立国の復権を狙う日本政府の戦略が合致した、極めて象徴的な出来事と言えるだろう。

AD

1.5兆円投資と官民連携のスキーム

Micronが計画する新工場は、単なる増産ラインではない。それは、AI時代の「燃料」とも言えるHBMの供給不足を根本から解決するための戦略拠点だ。

圧倒的な規模とタイムライン

日本経済新聞等によると、このプロジェクトの骨子は以下の通りだ。

  • 総投資額: 約1兆5000億円（96億ドル）。
  • 建設予定地: 広島県東広島市のMicron既存工場敷地内。
  • 着工時期: 2026年5月予定。
  • 出荷開始: 2028年頃を目処。
  • 生産品目: AI向け次世代DRAM、特にHBM（High Bandwidth Memory）。

このタイムラインは、現在進行中のAIハードウェアの進化サイクルと密接にリンクしている。NVIDIAやAMDが設計するAIアクセラレータは、年々そのメモリ帯域幅への要求を高めており、2028年という出荷時期は、次世代、あるいは次々世代のGPUアーキテクチャ（HBM4やHBM4E以降の世代）がメインストリームとなるタイミングに合致する。

日本政府による強力なバックアップ

特筆すべきは、日本政府（経済産業省）による支援の厚さである。報道によれば、最大で5000億円規模の助成金が検討されているという。これは総投資額の約3分の1に相当し、TSMCの熊本工場誘致やRapidusへの支援と並び、日本政府が「特定重要物資」である半導体の国内供給網強化にいかに本気であるかを示している。東京がこのプロジェクトのリスクを一部肩代わりすることで、Micronは長期的な多額投資に踏み切りやすくなったと言える。

なぜ「HBM」なのか：AIサプライチェーンのボトルネック

この巨額投資を理解するためには、現在のAI業界が直面している構造的な課題、「HBMの供給制約」を理解する必要がある。

演算装置（GPU）と記憶装置（メモリ）の壁

生成AIの学習や推論には、膨大なデータを高速に処理することが求められる。ここで、Nvidiaの「H100」や「Blackwell」といったGPUの性能をフルに発揮させる鍵となるのがHBMだ。従来のDRAMではデータ転送速度が追いつかず、高性能なGPUが「データ待ち」の状態になってしまうからだ。

HBMは現在、AIサプライチェーンにおいて「最も制約のあるコンポーネント（most constrained component）」となっている。需要と供給のミスマッチにより、ウェハーの確保からパッケージングまで長いリードタイムが発生しており、これがAIサーバーの展開速度を物理的に制限しているのが現状だ。

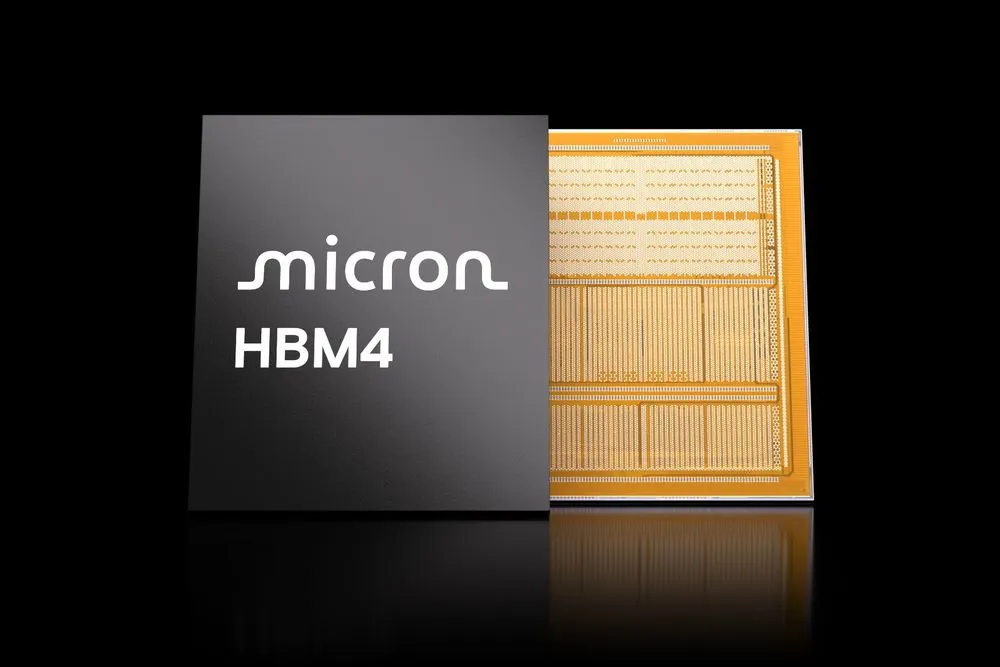

次世代規格「HBM4」への布石

Micronの広島新工場が稼働する2028年は、メモリ技術のパラダイムシフトが起きている時期と重なる。現在は積層数が8層や12層のHBM3Eが主流だが、業界は既にHBM4やHBM4Eといった次世代規格へシフトしつつある。これらはより高度な微細化プロセスと、より複雑な積層技術（ハイブリッドボンディング等）を必要とする。広島の新工場は、こうした次世代技術の量産拠点として設計される公算が高い。

AD

競合情勢とMicronの勝算：SK hynix、Samsungとの三つ巴

メモリ業界は長らく、韓国のSK hynixとSamsung Electronics、そして米国のMicronによる寡占状態にあるが、HBM市場においては勢力図に変化が生じている。

SK hynixの独走とMicronの猛追

現在、HBM市場のリーダーはSK hynixだ。同社はNVIDIAとの強固なパートナーシップにより、2026年までの生産分の大半を既に契約済みとする報道もあるほどだ。一方、最大手のSamsungはHBM3Eの認定プロセスで苦戦を強いられつつも、猛烈な追い上げを見せている。

この中でMicronは、「シェア20%から25%」への拡大を狙っている。MicronはHBM3Eにおいて高い電力効率を武器にNVIDIAやAMDへの供給実績を積み上げており、広島の新工場はこのシェア拡大を決定づけるための「物理的な基盤」となる。既存の広島工場では既にEUV（極端紫外線）露光装置を用いた「1γ（1ガンマ）」プロセスのDRAM生産が進められており、技術的な下地は整っている。

地政学と「シリコンアイランド」の復権：なぜ台湾ではなく日本か

Micronが台湾ではなく日本（広島）での拡張を選んだ背景には、純粋な経済合理性を超えた「地政学的な力学」が働いている。

「台湾有事」リスクのヘッジ

MicronはこれまでHBMの生産において台湾の拠点に大きく依存してきた。しかし、米中対立の激化や台湾海峡の緊張感の高まりを受け、供給拠点の多様化は急務となっている。

グローバル企業にとって、BCP（事業継続計画）の観点から、台湾以外の安定した地域に最先端の生産能力を持つことは、株主や顧客に対する必須の責務となりつつある。日本は、政治的な安定性、整備されたインフラ、そして熟練した技術者が揃っており、台湾のリスクヘッジ先として最適な選択肢なのだ。

日本の半導体エコシステムとの相乗効果

日本政府にとっても、Micronの投資はパズルの重要なピースだ。

  • TSMC（熊本）： ロジック半導体の製造。
  • Rapidus（北海道）： 最先端2nmロジックの国産化。
  • Micron（広島）： 最先端メモリ（HBM）の製造。

これらが揃うことで、AIシステムに必要な「演算」と「記憶」の双方を国内で完結できる可能性が高まる。メモリの供給不足はロジック半導体の需要減退にも繋がるため、国内でバランスの取れた供給網を構築することは、日本の産業競争力全体にとって極めて重要だ。

AD

この投資が示唆する未来

Micronによる1.5兆円投資は、単に「工場が増える」というニュースに留まらない。ここから以下の3つの重要なトレンドが見て取れる。

  1. 「メモリ・ウォール」打破への総力戦:
    AIの進化速度は、もはやアルゴリズムではなく「メモリ帯域」に支配されている。この物理的な壁を突破するために、国家予算レベルの資金がハードウェア製造に投じられる時代に突入した。2028年の稼働開始は、汎用人工知能（AGI）の実現に向けたハードウェア要件が満たされる一つのマイルストーンになるだろう。
  2. 日本の「戦略的不可欠性」の向上:
    かつて半導体産業で敗北したと言われた日本だが、製造装置や素材に加え、最先端メモリの製造拠点として再び世界地図上の重要拠点となりつつある。TSMCに続くMicronの巨額投資は、西側諸国の半導体サプライチェーンにおいて日本が「外せないリンク」になったことを証明している。
  3. HBMのコモディティ化とカスタム化の分岐:
    2028年頃にはHBMの供給量が増大する一方で、HBM4世代ではロジックダイに顧客独自のIPを統合するなど、よりカスタム化が進むと予想される。広島工場は、単なる大量生産工場ではなく、NvidiaやAMD、あるいはGoogleやMicrosoftといったハイパースケーラーとの緊密な連携が必要な「高付加価値工場」へと進化していくだろう。

Micronの広島新工場建設計画は、AIという新たな産業革命における「兵站（へいたん）基地」の構築である。1.5兆円という投資額と政府の巨額支援は、このプロジェクトが失敗の許されない国策級の重要性を持つことを物語っている。2028年、広島から出荷されるHBMが、次の時代のAIモデルを動かす心臓部となることは間違いないだろう。
