NVIDIAの次世代AI GPUアーキテクチャ「Rubin」が、業界の予想を上回るスピードで生産ラインに投入されたことが明らかになった。CEOであるJensen Huang氏が台湾訪問中に明言したもので、現行の「Blackwell」アーキテクチャが市場の需要に応えきれないほどの成功を収める中での、この次世代への布石は、AI半導体市場におけるNVIDIAの圧倒的な優位性をさらに強固にする戦略的意図を浮き彫りにしている。
異例のスピード感、Jensen Huang CEOが明かした「Rubin」の現在地
「我々はすでに、生産ライン上でRubinの姿を見ている」。
2025年11月8日、半導体製造の世界的パートナーであるTSMCの運動会に参加したNVIDIAのJensen Huang CEOは、現地メディアの取材に対し、こう語った。この発言は、半導体業界に大きな衝撃を与えた。わずか数週間前のGTC 2025で、同氏は次世代の「Vera Rubin Superchip」の構想を初めて披露し、その数日後には「研究室で最初のRubin GPUを受け取った」と述べていたからだ。研究室での初期サンプル受領から、製造パートナーであるTSMCの生産ライン投入までが、わずか数週間というタイムラインで語られたことは、NVIDIAの開発・生産サイクルが驚異的な速度で加速していることを示唆している。
ただし、台湾の経済日報（UDN）が報じたこの発言の「生産ライン投入」が何を指すのかは慎重に解釈する必要がある。半導体の生産プロセスには、初期の技術検証や歩留まり改善を目的とする「リスク生産」と、本格的な市場投入に向けた「量産」が存在する。NVIDIA自身、Rubinの量産開始時期を2026年の第3四半期かそれ以前と示唆していることから、Huang氏の発言は、このリスク生産、あるいはそれに準ずる初期の製造フェーズに入ったことを意味すると考えるのが妥当だろう。
それでもなお、このタイミングでの発表が異例であることに変わりはない。現行製品であるBlackwell GPUは、市場投入から間もないにもかかわらず、その需要は「とてつもなく強い」とHuang氏自らが認めるほどの状況にある。通常であれば、企業は現行製品の供給と販売に全力を注ぐ時期だ。その絶頂期において、次世代製品の生産開始を公言するのはなぜか。その背景には、NVIDIAが描くAI時代の新たなロードマップと、競合他社を寄せ付けないための周到な戦略が存在すると筆者は分析する。
「Blackwell」絶頂期の発表が意味するもの – NVIDIAのAI戦略を読み解く
Blackwellアーキテクチャは、前世代のHopperを遥かに凌駕する性能を持ち、世界中のデータセンターで引く手あまたの状態が続いている。この供給不足とも言えるほどの旺盛な需要を背景に、なぜNVIDIAは早くも次の一手である「Rubin」のカードを切ったのだろうか。この動きは、少なくとも3つの戦略的意図を内包していると考えられる。
第一に、競合他社に対する圧倒的な技術的優位性の誇示である。
AIアクセラレータ市場では、AMDやIntelといった従来のライバルに加え、Google（TPU）、Amazon（Trainium/Inferentia）、Microsoft（Maia）といった巨大クラウドプロバイダーが自社製チップの開発を加速させている。彼らはNVIDIAへの依存度を下げ、自社サービスに最適化されたハードウェアを構築することでコスト競争力を高めようと目論んでいる。
NVIDIAは、Blackwellで現在のリードを築くだけでなく、その次、さらにその先のロードマップまでが具体的に進行していることを示すことで、「我々の進化のスピードに追いつくことはできない」という強烈なメッセージを発しているのだ。これは、顧客が競合他社のソリューションに乗り換えるインセンティブを削ぎ、NVIDIAのエコシステムに留まり続けるよう促す効果を持つ。
第二に、広範なサプライチェーン全体への強力なシグナルである。
AI GPUのような最先端半導体は、NVIDIA一社では製造できない。TSMCによる最先端の製造プロセス、そしてSK hynix、Samsung、MicronといったメモリメーカーによるHBM（High Bandwidth Memory）の供給が不可欠だ。
Blackwellの爆発的な需要は、これらのサプライヤーに生産能力の大幅な増強を求める結果となった。TSMCのC.C. Wei社長は、Huang氏の台湾訪問を「より多くのウェハーとチップを求めに来た」と表現しており、その需要の大きさを物語っている。
Rubinの生産開始をこの時期に公言することは、TSMCやメモリメーカーに対し、「Blackwellの需要は一過性のものではない。今後も同等かそれ以上の規模で最先端の生産キャパシティが必要になる」という明確な未来図を提示し、長期的な投資と生産能力の確保を強く促す狙いがある。事実、TSMCはBlackwellとRubinの需要を見越して、3nmプロセスの生産能力を50%増強する計画だと報じられている。これは、NVIDIAの未来へのコミットメントが、サプライチェーン全体の投資計画を動かしている証と言えるだろう。
第三に、OpenAIのような超大規模顧客との関係強化である。
現代のAI開発、特に大規模言語モデル（LLM）の競争は、計算資源の確保が勝敗を分けると言っても過言ではない。OpenAIやGoogle、Metaといった企業は、次世代モデルの開発のために数十万、数百万個単位のGPUを必要とする。
NVIDIAは、これらの最重要顧客に対し、Blackwellの先にあるRubinという具体的な性能向上ロードマップを示すことで、彼らの未来のAI開発計画に深くコミットする姿勢を見せている。これにより、顧客は安心してNVIDIAプラットフォームへの長期的な投資を継続できる。特に、OpenAIが1000億ドル規模のデータセンター構想を進める中で、その中核にRubinが据えられる可能性が報じられていることは、この戦略が功を奏していることを示唆している。
かつて2年ごとに新アーキテクチャを発表してきたNVIDIAは、AIの進化が加速するのに合わせ、その製品投入サイクルを1年に短縮する「新常態」へと移行しつつある。BlackwellからRubinへの素早い移行のアナウンスは、この新戦略を市場に明確に示したものなのである。
次世代の心臓部を支える技術 – HBM4とTSMCの役割
Rubinアーキテクチャの性能を最大限に引き出す上で、鍵となる技術が2つある。次世代の広帯域メモリ「HBM4」と、それを製造するTSMCの最先端プロセスだ。
AI性能のボトルネックを解消する「HBM4」
AI、特にLLMの学習や推論においては、膨大なパラメータをGPUのメモリとの間で高速にやり取りする必要がある。そのため、GPUの演算性能がいかに高くとも、メモリとのデータ転送速度（メモリ帯域幅）がボトルネックとなり、性能が頭打ちになる「メモリウォール」問題が常に存在する。
この問題を解決するのが、DRAMチップを垂直に積層することで、圧倒的な帯域幅を実現するHBMだ。BlackwellではHBM3eが採用されているが、Rubinでは次世代規格である「HBM4」が搭載される見込みだ。HBM4は、さらなるデータ転送速度の向上と積層数の増加により、AI性能を飛躍的に高めることが期待されている。
注目すべきは、Huang氏が「我々は各社から最先端チップのサンプルを保有している」と述べた点だ。これは、HBM市場で熾烈な競争を繰り広げるSK hynix、Samsung、Micronの3社すべてからHBM4のサンプルを入手し、評価を進めていることを意味する。NVIDIAは、特定の一社に依存するリスクを避け、最も優れた性能を持つメモリを最適な条件で調達するべく、サプライヤー間の競争を巧みに利用している。この全方位外交こそが、AI GPUの供給を安定させ、最高の性能を追求するNVIDIAの強さの源泉となっている。
NVIDIAとTSMCの「一心同体」戦略
Rubinの生産を担うのは、世界最大の半導体ファウンドリであるTSMCだ。Huang氏が台湾訪問の主目的としてTSMCの運動会に参加したことは、両社の強固なパートナーシップを象徴している。
TSMCは現在、Blackwell向けに3nmプロセス（N4Pのカスタム版と見られる）を提供しているが、Rubinではさらに進化したプロセスが採用される可能性が高い。TSMCがNVIDIAからの爆発的な需要に応えるために3nmの生産能力を大幅に増強していることは、現行のBlackwellだけでなく、次世代のRubinへのスムーズな移行を見据えた先行投資に他ならない。
Huang氏が「TSMCは非常に努力してくれている」と感謝の意を述べ、Wei社長が「彼はもっとチップが欲しいんだ」と応じるやり取りは、単なる発注者と製造委託先の関係を超え、AIという巨大な潮流を共に作り出す運命共同体としての姿を映し出している。NVIDIAの驚異的な開発・生産サイクルは、TSMCという絶対的なパートナーの存在なくしては成り立たないのだ。
Vera Rubin Superchipの全貌とAIの未来

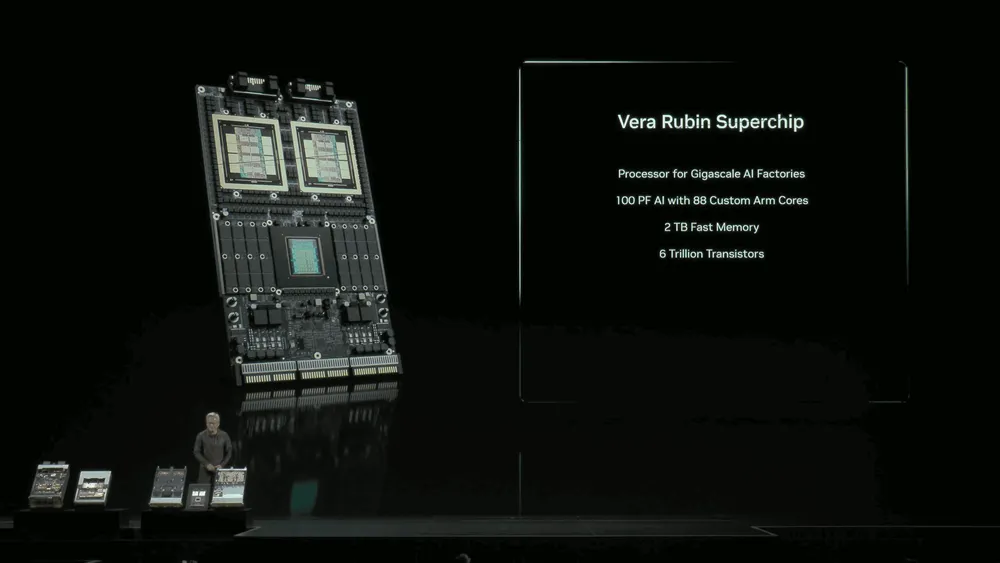

GTC 2025でその姿を現した「Vera Rubin Superchip」は、単なるGPUの進化に留まらない、NVIDIAの未来のビジョンを示している。このスーパーチップは、2つの巨大なRubin GPUに加え、次世代CPU「Vera」、そして大量のLPDDRメモリを一つのパッケージに統合したものだ。
これは、NVIDIAがGPU単体だけでなく、CPU、メモリ、さらにはネットワークスイッチ（NVLink）まで含めたデータセンター全体のプラットフォームとしてソリューションを提供しようとしていることの表れである。個々のコンポーネントの性能を上げるだけでなく、それらを最適に連携させることで、AIワークロードにおけるボトルネックを徹底的に排除し、システム全体としての性能を最大化する。この統合プラットフォーム戦略こそが、競合するチップメーカーに対するNVIDIAの決定的な差別化要因となっている。
Rubinアーキテクチャが実現するであろう100ペタフロップス（PF）を超えるAI性能と、2テラバイト（TB）に達する高速メモリは、現在人類が直面している最も困難な科学的課題や、次世代の汎用人工知能（AGI）に向けた研究開発を加速させる原動力となるだろう。
加速するAI開発競争とNVIDIAの揺るぎなき王座
NVIDIAによる次世代GPU「Rubin」の異例とも言える早期の生産ライン投入は、単なる新製品の発表ではない。それは、AIという技術革新のペースを自らが定義し、競合他社の追随を許さないというJensen Huang CEOの強い意志の表明である。
Blackwellが市場を席巻する中で次の一手を打つことで、競合の戦意を削ぎ、サプライチェーンを掌握し、最重要顧客を囲い込む。この一連の動きは、AI半導体市場の支配者として、NVIDIAが描く壮大な戦略の一部だ。
我々は今、技術開発のサイクルが年単位で加速していく時代の入り口に立っている。Rubinの登場は、AIの能力を新たな次元へと押し上げる一方で、その開発競争をさらに熾烈なものにするだろう。今後、Rubinアーキテクチャの具体的な詳細や、それに対するAMD、Intel、そして巨大テック企業の対抗策が明らかになるにつれて、AIを巡る地政学的、経済的な覇権争いは新たな局面を迎えることになる。確かなことは、その変化の中心に、当面の間NVIDIAが君臨し続けるということだ。
