Samsung Electronicsが、次世代AIアクセラレータ向けメモリの主戦場であるHBMで、さらに一段先の製品を顧客評価へ進めた。同社は2026年5月29日、12層構成のHBM4Eサンプルを主要なグローバル顧客に出荷し始めたと発表した。Samsungはこれを「業界初」のHBM4Eサンプル出荷と述べている。
Samsungは2026年2月にHBM4の量産と商用出荷を発表した際、HBM4Eのサンプル提供を2026年後半の予定として説明していた。その後、2026年第1四半期の決算資料では第2四半期に最初のHBM4Eサンプルを供給する計画を示しており、今回の発表はその前倒しされたロードマップが実際の顧客出荷に移ったことを意味するという意味で、注目に値する物だ。
ただし、これはHBM4Eが市場で大量に使えるようになったという話ではない。Samsung自身も、初期サンプル出荷と最適化を経た上で、顧客スケジュールに合わせてHBM4Eの量産を始めるとしている。AI半導体向けHBMでは、サンプル出荷、顧客による認証、プラットフォームへの統合、量産供給の間に大きな隔たりがある。今回のニュースは、その長い採用プロセスの入口が予定より早く開いたという位置づけで読むべきだ。
HBM4EはHBM4より何を引き上げるのか

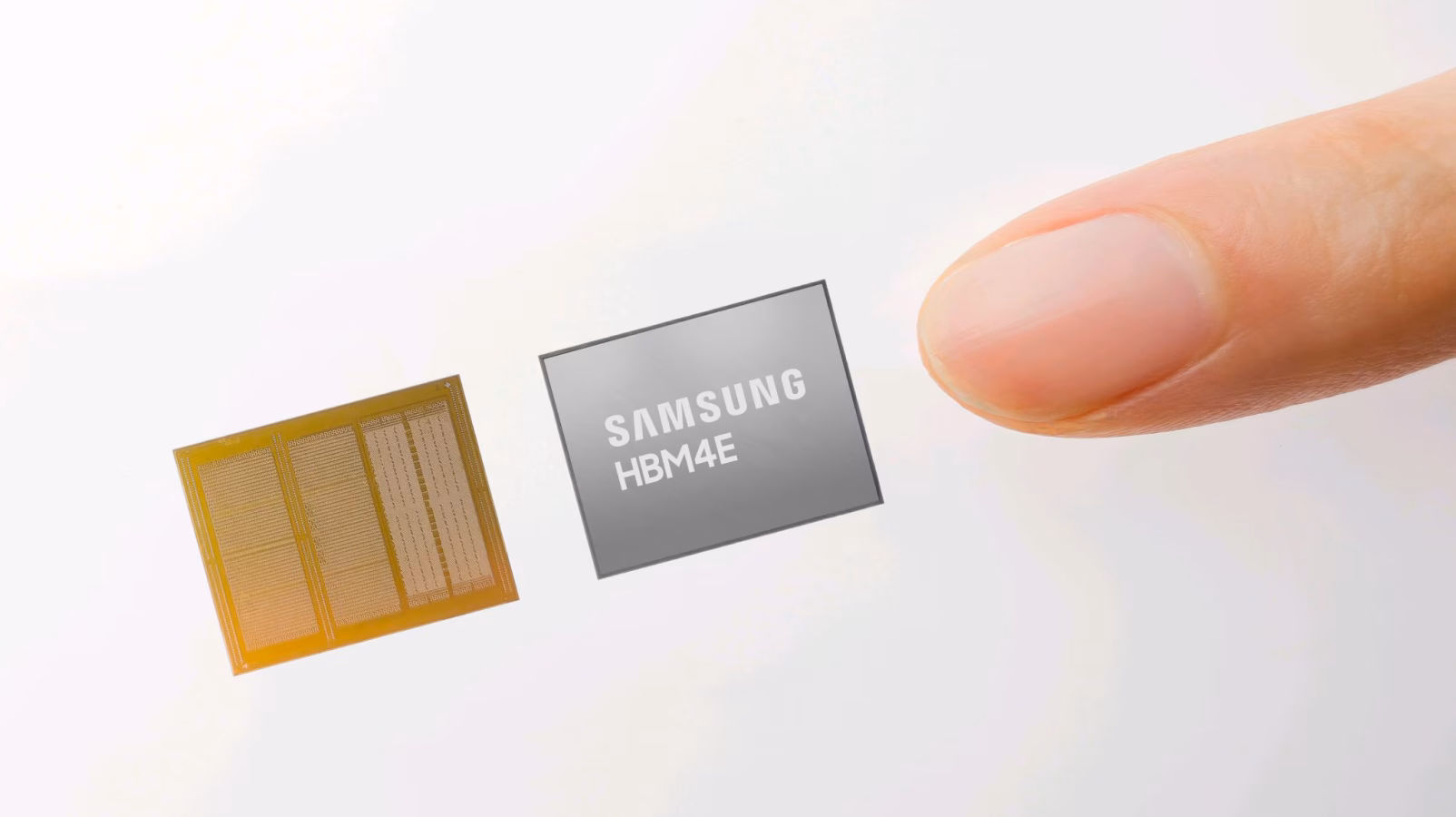

Samsungが今回示したHBM4Eサンプルは、12層スタックで48GBの容量を持つ。データ転送速度は安定動作で14Gbps、拡張時に最大16Gbpsとされ、1スタックあたりのメモリ帯域幅は最大3.6TB/sに達する。Samsungは、これは同社のHBM4に対して20%を超える性能向上だとしている。
比較対象になるSamsungのHBM4は、2026年2月に量産と商用出荷が発表された製品で、システムインパッケージ試験で11.7Gbps、最大13Gbps、1スタックあたり最大3.3TB/sという値を示していた。HBM4Eは、HBM4を置き換える別世代というより、HBM4で確立した広帯域インターフェースと製造基盤を使い、より高いピン速度、容量、電力効率へ寄せた拡張版と見る方が分かりやすいだろう。
容量面でも、Samsungは12層HBM4Eの48GBを「前世代比で30%超の増加」と説明している。加えて、顧客要件に応じて32GBの8層品、64GBの16層品へラインアップを広げる計画も示した。AIモデルの学習や大規模推論では、演算器の速度だけでなく、GPUやASICの近くにどれだけ高速なメモリを置けるかがボトルネックになりやすい。48GBから64GBへ積み上げる選択肢は、チップ単体のメモリ容量だけでなく、サーバー内の構成やラック単位の消費電力にも影響する。
Samsungの発表で少し注意が必要なのは、2026年3月のNVIDIA GTC 2026関連発表では、展示予定のHBM4Eについて16Gbps、4.0TB/sという値が示されていた点だ。今回の出荷発表では、安定動作14Gbps、最大16Gbps、最大3.6TB/sという説明に変わっている。展示時の上限値よりも、顧客評価に入るサンプルとしての安定動作や電力・熱特性を前面に出した書き方になったと考えられるが、今回出荷されたサンプルの仕様については3.6TB/sとして扱うのが妥当だろう。
競争点はDRAMセルだけでなく、4nmロジック基盤にも移っている
HBM4世代以降の競争を理解するうえで、ベースダイの位置づけは外せない。SamsungのHBM4Eは、第6世代10nm級DRAMプロセスである1c DRAMと、Samsung Foundryの4nmロジックベースダイを組み合わせる。これは同社がHBM4で採った構成を引き継ぐもので、SamsungはHBM4の量産経験によって工程安定性と量産性を確保したと説明している。
HBMは複数のDRAMダイを縦方向に積み上げ、シリコン貫通電極や高度なパッケージングでGPUやAI ASICの近くに配置するメモリである。HBM3Eまでの競争では、容量、積層数、速度、歩留まりが主な比較軸だった。HBM4ではインターフェース幅が広がり、ベースダイ側のロジック、電源分配、熱設計、パッケージングの比重がさらに増す。Samsungが「メモリ、ファウンドリ、ロジック設計、先端パッケージング」を一体で語るのは、この世代ではDRAMメーカー単体の勝負に見えにくくなっているためだ。
この構造は、Samsungの強みと同時にリスクでもある。自社内にメモリとファウンドリを持つことは、設計技術協調や供給計画の面で利点になり得る。一方で、4nmロジックベースダイを安定して大量供給できるか、DRAM側の1c工程とパッケージングを同時に高歩留まりで回せるかが、顧客評価後の量産で問われる。HBM4Eのサンプル出荷は技術到達点の発表であると同時に、Samsungの垂直統合モデルがAIメモリで実際にどこまで機能するかを顧客に見せる段階でもある。
電力効率と熱特性の改善は、データセンター側の制約に直結する
SamsungはHBM4Eについて、前世代比でエネルギー効率を16%改善し、熱抵抗特性を14%超改善したとしている。速度や容量に比べると地味に見えるが、AIデータセンターではこの部分が導入判断に直結する。HBMの帯域が上がっても、消費電力と発熱が増えすぎれば、GPUやASICの動作周波数、冷却設計、ラックあたりの搭載密度に制約が出る。
SamsungのHBM4でも、1,024ピンから2,048ピンへI/Oが増えることに伴う電力と熱の課題が説明されていた。HBM4Eでは、低消費電力設計と最適化されたパッケージ構造により、より長時間の信頼性と低いエネルギー消費を狙うという。これは、単一チップのカタログ性能を高めるだけでなく、AIクラスタ全体の総所有コストを下げるための主張でもある。
生成AIの学習や大規模推論では、演算性能を増やすほどメモリ帯域と容量が足りなくなる。GPU側の世代更新が進むほど、HBMには「より速い」だけでなく「熱で性能を落とさない」「供給量を確保できる」「顧客ごとのパッケージ要件に合わせられる」ことが求められる。HBM4Eの価値は、16Gbpsという上限だけでは測れない。実際の採用では、顧客システム上でどの速度、容量、電力条件が保証されるかが中心になる。
今回の発表でまだ確定していないこと
今回の発表はSamsungにとって大きな前進だが、未確定の部分も多い。第一に、顧客名は明らかにされていない。Samsungは「主要なグローバル顧客」と表現しているが、どのGPUメーカー、クラウド事業者、カスタムAIチップ企業が評価しているかは公表していない。特定企業向けの採用や量産搭載を前提に読むのは早い。
第二に、量産時期はまだ日付で示されていない。Samsungは顧客スケジュールに合わせて量産を始めるとしており、これは顧客側の認証、製品設計、パッケージング、供給契約が整う必要があることを意味する。HBMは単品で売れる汎用メモリというより、AIアクセラレータの設計と強く結びつく部品であるため、サンプル出荷から採用確定までの距離は短くない。
第三に、32GBの8層品と64GBの16層品は計画段階であり、どの顧客がどの構成を求めるかも未公表である。12層48GBは今回の中心だが、AIアクセラレータ側では容量、帯域、パッケージ高さ、歩留まり、コストの最適点が顧客ごとに異なる。64GB品は魅力的に見える一方で、16層化は熱、接合、歩留まりの難度を押し上げる。
競争環境も静止していない。SK hynixはHBM4Eについて2026年後半のサンプル供給と2027年量産を目指すと報じられており、MicronもHBM4Eではベースロジックダイのカスタマイズを含む2027年ロードマップを示している。Samsungの今回の強みは、HBM4の量産経験からHBM4Eサンプルへ短い間隔で進めたことにある。今後の焦点は、最初にサンプルを出したことではなく、顧客認証後にどれだけ安定した供給へ移せるかに移る。
HBM4Eは、AI向けメモリ競争を単なる帯域幅の数字比べから、製造統合、熱設計、顧客別最適化の競争へさらに押し出す。Samsungはその入口で一歩先に出た。ただし、AIインフラの実装を動かすのは発表順ではなく、認証済みの性能、量産歩留まり、長期供給能力である。今回のサンプル出荷は、その審査が始まった合図だ。
