現代のAIデータセンターの心臓部において、最も深刻なボトルネックは演算能力の不足ではない。それは物理法則が突きつける「熱」の壁である。大規模言語モデルの学習や推論において、GPUやAIアクセラレータは限界まで駆動され続け、凄まじい密度の電力を消費する。その結果生じる熱エネルギーは、シリコンチップを物理的な破壊の淵へと追い込み、システムは自己防衛のためにクロック周波数や電圧を強制的に下げる「サーマルスロットリング」を引き起こす。計算資源のポテンシャルが、排熱能力の限界によって無残に削り取られているのが現状である。
この熱のジレンマに対し、韓国の半導体大手SK hynixはメモリチップそのものの構造を再定義するという大胆な解答を提示した。同社が2026年5月に発表した「iHBM」は、高帯域幅メモリ（HBM）のパッケージ内部に直接冷却要素（Integrated Cooling Elements: ICE）を埋め込むという前代未聞のアプローチを採用している。冷却効率の抜本的改善により、メモリコンポーネントはシステム全体の熱管理アーキテクチャにおいて主役の座に躍り出る。本稿では、この技術的ブレイクスルーがいかにして物理的限界を突破し、次世代AIハードウェアの設計思想を根本から覆すのか、その深層を分析する。
演算能力を侵食する「熱」という物理的限界
iHBMがもたらす革新の真価を理解するためには、現在のHBMアーキテクチャが抱える構造的な欠陥を俯瞰する必要がある。HBMは、従来の平面的に配置されていたDRAMダイを垂直に積み上げ、シリコン貫通電極（TSV）を用いて相互接続する「超高層ビル」のような構造を持つ。この超高層ビルは、ベースとなるロジックダイとシリコンインターポーザを介してAIプロセッサと密接に連結されている。この極限まで集積されたレイアウトが、前例のない広帯域と低レイテンシを実現してきた。
しかし、この密な構造は致命的な熱のトラップを生み出した。AIプロセッサとHBMスタックの間を繋ぐ高速インターフェースである「Die-to-Die Physical Layer（D2D PHY）」は、言わば巨大な都市間を結ぶ地下トンネルのターミナルである。ここを毎秒テラバイト級の膨大なデータが行き交い、数千の信号レーンと数十億のトランジスタが極限の高周波でスイッチングを繰り返す。スイッチング損失、リーク電流、そして避けられない電気抵抗が絡み合い、この薄い層は凄まじい熱量を放つホットスポットと化す。
既存の熱管理システムは、この問題に対して極めて古典的なアプローチをとってきた。HBMスタックの最上部にコールドプレート（冷却板）を貼り付け、そこから熱を吸い上げるという間接的な手法である。直感的に例えるなら、超高層ビルの地下ターミナルで発生した火災の熱を、屋上に設置したエアコンで冷まそうとするようなものだ。最下層のD2D PHYで発生した熱エネルギーは、幾層にも重なったシリコンダイやアンダーフィル材を伝わって上へと登っていく必要があり、その過程で熱はスタック内部に滞留する。結果としてパッケージ全体の温度が上昇し、要求されるピーク性能を長期間維持することが極めて困難になっていた。AIデータセンターの運用事業者は、この熱の滞留による性能のゆらぎと、冷却に割かれる膨大な電力コストに長年苦しめられてきたのである。
源流に冷却経路を穿つ。ICEがもたらす構造的パラダイムシフト
SK hynixが提示したiHBMアーキテクチャは、この熱伝導の迷路に「直通の排気ダクト」を通す設計思想に基づいている。熱がスタック全体に拡散してから対処するのではなく、熱の発生源であるD2D PHYそのものに直接介入した。

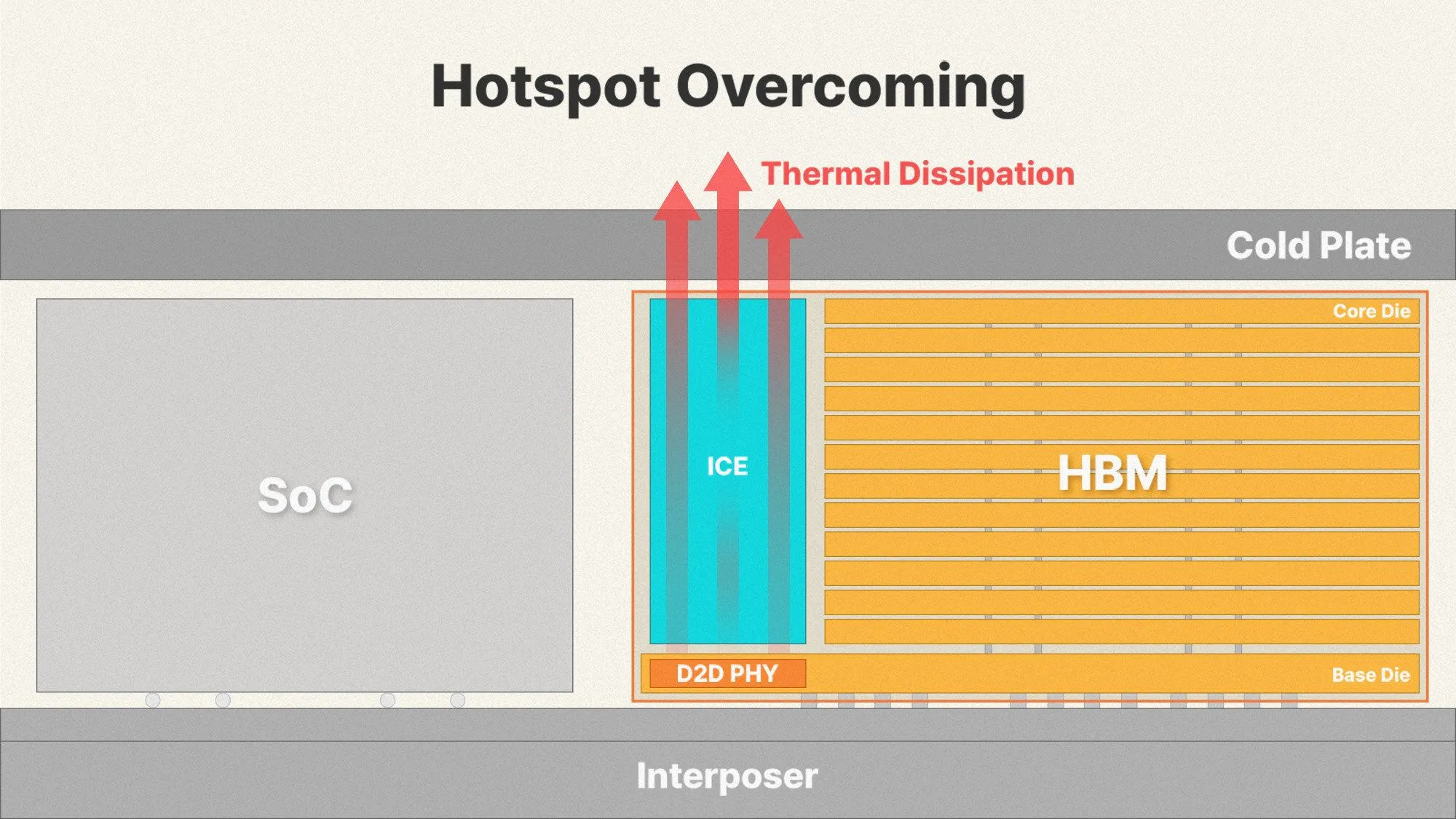

その中核を担うのが「Integrated Cooling Elements（ICE）」と呼ばれる新造形である。ICEは、電気を通さない絶縁性を持ちながら、極めて高い熱伝導率を誇るシリコンベースの特殊素材で構成されている。SK hynixはこのICEの柱を、熱が最も集中するD2D PHY周辺の領域に物理的に埋め込んだ。最下層で発生した熱エネルギーは、熱抵抗の高いメモリダイの積層群を通過することなく、ICEという専用のハイウェイを通って直接上部のコールドプレートへと一気に引き抜かれる。
SK hynixの発表によれば、この熱源直結型のバイパス構造により、パッケージ全体の熱抵抗は従来比で30%削減される。熱抵抗の低下は、同等の負荷をかけた際のチップ温度を劇的に引き下げることを意味する。結果として、高温度・高圧力の過酷な環境下においてもシステムは安定した動作を維持し、クロック周波数を落とすことなくピーク性能で走り続けることが可能になる。AIプロセッサが要求する膨大なデータを、いかなる状況下でも遅滞なく供給し続けるメモリ。それこそが、次世代のAIアクセラレータが真に渇望していたコンポーネントである。
従来型アプローチとの断絶、そして「SiP互換性」という戦略的優位
いかに優れた技術的ブレイクスルーであっても、それが既存の製造インフラやサプライチェーンに多大な改修を要求するものであれば、市場への普及は遅々として進まない。SK hynixの戦略的卓越性は、この熱管理のパラダイムシフトを、既存のエコシステムの枠内で完全に実現可能にした点にある。
| 比較項目 | 従来型HBMアーキテクチャ | iHBMアーキテクチャ (SK hynix) |
|---|---|---|
| 冷却の主経路 | スタック上部のコールドプレートへの間接的な熱移動 | 熱源(D2D PHY)からコールドプレートへの直接的な熱移動 |
| 冷却要素の配置 | パッケージ外部（上部） | パッケージ内部（D2D PHY層周辺） |
| 熱抵抗の削減率 | 基準値 | 従来比で30%の削減 |
| 適用される主な世代 | HBM3 / HBM3E / HBM4 | 次世代規格 HBM5 以降 |
| サーマルスロットリング耐性 | 高負荷時に熱滞留による性能低下が発生しやすい | 熱の源泉処理により高負荷時でも安定稼働を維持 |
iHBMの製造には、SK hynixが現在商用展開しているWafer Level Packaging（WLP）プロセスがそのまま適用される。さらに、チップ間の隙間に液状の保護材を注入して回路を強固に保護する独自の「Mass Reflow Molded Underfill（MR-MUF）」技術とも統合されている。新たな素材であるICEを組み込むために巨額の専用ラインを新設するのではなく、実績のある量産ラインの延長線上でこの高度なパッケージングを実現できることは、製造コストと市場投入スピードにおいて決定的な優位性をもたらす。
顧客であるGPUやAIアクセラレータの設計者たちへの影響も計り知れない。iHBMは、既存のSystem-in-Package（SiP）構成とアーキテクチャレベルでの互換性を保っている。NVIDIAやAMDといったハードウェアベンダーは、自社のチップやインターポーザの設計を根本からやり直すことなく、この新しい熱管理テクノロジーを享受できる。システム全体を再構築するリスクを負わずに、メモリ側の差し替えによって「30%の熱抵抗削減」という果実を手に入れられることは、エコシステム全体への浸透を劇的に加速させる最大の要因となる。
次世代メモリ覇権を巡る死闘：Samsung・Micronの戦略とiHBMのトレードオフ
この革新的なアプローチは、世界の半導体メモリ市場における覇権争いの文脈において極めて重要な意味を持つ。現在、HBM市場はSK hynixが業界をリードしており、これをSamsung ElectronicsとMicron Technologyが猛追する三つ巴の構図となっている。
SamsungはHBMの積層技術において「TC-NCF（Thermal Compression Non-Conductive Film）」と呼ばれる手法を推進している。これはチップ間に非導電性のフィルムを挟み、熱と圧力をかけて接合する技術である。2026年に入り、SamsungはHBM4のNVIDIA向け品質テストにおいて高い転送速度（11.7Gbps）を叩き出し、「Advanced TC-NCF」によって熱放散と歩留まりを両立させる猛烈な巻き返しを図っている。一方のMicronも、シンガポールの新工場稼働や1-gammaノードの活用を通じて、2026年内のHBM4量産を宣言し、電力効率の高さと独自の冷却特許（Through-silicon trench coolingなど）で対抗している。
競合が主に「素材の改良」や「外部からの冷却効率向上」に注力する中、SK hynixのiHBMは「物理的な冷却バイパスを直接内蔵する」という異次元のアプローチに踏み切った。Samsungの「TC-NCF」が抱える熱伝導の課題に対し、液状樹脂で隙間を完全に埋める「MR-MUF」の熱放散性の高さをさらに増幅させるのがICEの役割である。
しかし、無傷の勝利が約束されているわけではない。半導体製造の世界では、微小な異物の混入や構造の複雑化が致命的な歩留まり低下を招く。既存のMR-MUFプロセスを流用できるとはいえ、D2D PHYという最も繊細で超高密度のインターフェース領域に、シリコンベースの冷却エレメント（ICE）を新たにエッチング・配置する工程は、未知の製造リスクを伴う。一部の業界アナリストは、初期のHBM5量産ロットにおいて歩留まりのペナルティが発生する可能性を指摘している。12層、さらには16層へと高く積み上がる次世代HBMにおいて、この内部冷却構造の機械的信頼性を長期間維持できるかどうかが、SK hynixにとっての最大の試練となる。
データセンター全体の冷却エコシステムとの共鳴
iHBMがもたらす影響は、チップ単体の性能向上に留まらない。データセンター全体のインフラ設計に対しても、極めて重要なパズルのピースを提供する。
現在、膨大な熱量を処理するために、データセンター事業者は「液浸冷却（Immersion Cooling）」や「Direct-to-Chip（D2C）水冷」といった最先端の設備投資を急いでいる。しかし、これらの巨大な水冷システムは、あくまで「パッケージの表面に到達した熱」を奪い去るための仕組みである。どれほど強力な水冷ポンプを稼働させても、熱がメモリスタックの内部に滞留して表面まで上がってこなければ、その冷却能力は空回りしてしまう。
iHBMに内蔵されたICEは、パッケージ最深部の熱源と、表面のコールドプレート（水冷ヘッドなど）を直結する「超伝導パイプ」の役割を果たす。内部で滞留していた熱が、ICEを通じて瞬時に表面へと汲み上げられることで、D2C水冷や液浸冷却のポテンシャルが初めて100%引き出される。チップレベルの熱管理（iHBM）と、ファシリティレベルの熱管理（水冷システム）が完全に同期し、相乗効果を生み出す。この連携が確立されることで、次世代AIサーバーラック全体の電力使用効率（PUE）は劇的に改善され、運用コストの削減に直結する。
HBM5時代への布石と、パッケージング技術の新たな地平
AI業界全体のロードマップを見渡すと、現在の主流であるHBM3Eから、2026年後半以降の「HBM4」、そしてその先の「HBM5」へとデータ転送レートは未知の領域へ突入する。より高く積み上げられたダイは分厚い断熱材となり、下層で発生する熱をより強固に封じ込める。熱源のエネルギー密度（Power Density）が跳ね上がる状況下において、従来のパッケージ外部からの間接冷却は完全に破綻する運命にあった。
SK hynixのパッケージング開発部門を率いるKangwook Lee氏が述べるように、iHBMはメモリ設計の能力と高度なパッケージング技術が融合した必然の帰結である。これまでメモリメーカーの至上命題は「どれだけ大容量のデータを、どれだけ速く転送できるか」という回路上のスペック追求にあった。しかし、半導体の微細化が限界を迎え、物理法則との戦いが激化する現在、性能向上の鍵は「コンポーネントの物理的な統合と熱の制御」へと完全に移行している。
熱を外部へ押し出すのではなく、熱源そのものに冷却経路を穿つという設計思想の転換は、半導体パッケージングの歴史において強烈なマイルストーンとなる。演算リソースを縛り付けていた熱の鎖が解き放たれるとき、AIシステムが到達する新たな性能の地平は、我々の予測をはるかに超えるスケールで広がっていく。HBM5時代を見据えたこのアーキテクチャは、来るべき未来のAIインフラにおける必須の布石となる。
