アムステルダムで開催された「Open Innovation Platform Ecosystem Forum」において、世界最大のファウンドリTSMCが提示した次世代メモリ技術「C-HBM4E」の詳細は、AI半導体の進化において大きな転換点として記憶されるものだろう。それは、メモリが単なるデータの貯蔵庫から、高度なロジック処理を担うインテリジェントなデバイスへと変貌を遂げる瞬間を意味する物だからだ。
メモリの「基礎」が変わる：HBM4時代の幕開け
生成AIの爆発的な普及に伴い、GPUの演算能力以上にボトルネックとなっているのが「メモリ帯域」と「消費電力」である。この課題に対し、TSMCはHBM（High Bandwidth Memory）の最下層にある「ベースダイ（Base Die）」の製造プロセスを根本から刷新する戦略を打ち出した。
HBM構造の基礎知識：ベースダイとは何か
HBMは、DRAMチップを垂直に積み重ね（スタッキング）、それらをTSV（シリコン貫通電極）で接続する構造を持つ。これまで、この積層タワーの最下層に位置し、GPUなどのホストプロセッサとの通信を制御する「ベースダイ」は、比較的安価で成熟したプロセス（多くはメモリメーカー独自のプロセス）で作られてきた。
しかし、HBM4世代では、この常識が覆る。TSMCは、このベースダイに最先端のロジック半導体プロセスを導入するのだ。
N12プロセスによる標準HBM4の進化
HardwareLUXXが報じたTSMCのプレゼンテーションによれば、標準的なHBM4のベースダイには、TSMCのN12プロセス（12nmクラス）が採用される。
- 動作電圧の低減: 従来の1.1Vから0.8Vへ低下。
- 電力効率: 既存のHBM3Eなどで用いられている標準的なDRAMプロセスと比較して、約1.5倍の効率化を実現する。
これだけでも十分な進化だが、TSMCの真の狙いはその先にある「カスタムソリューション」にある。
真の革命：「C-HBM4E」とN3Pプロセスの採用
業界に衝撃を与えたのは、さらに上位のカスタム仕様である「C-HBM4E（Custom HBM4E）」に関する詳細だ。ここでTSMCは、現在世界で最も進んだ半導体製造技術の一つであるN3P（3nmクラスの改良版）を投入する。
驚異的なスペック向上
HardwareLUXXのレポートによると、C-HBM4EにおけるN3P採用のインパクトは以下の通りだ。
- 動作電圧のさらなる低下: N12の0.8Vから、さらに低い0.75Vへと引き下げられる。
- 電力効率の劇的な改善: 今日のDRAM製造技術と比較して、2倍（200%）の電力効率を達成する。
AIデータセンターにおいて、電力コストは最大の課題である。メモリサブシステムの電力効率が2倍になるということは、同じ電力枠でより多くのメモリを搭載できるか、あるいは冷却コストを劇的に削減できることを意味し、TCO（総所有コスト）の観点から計り知れない価値を持つ。
「カスタム」が意味するもの：PHYとコントローラの統合
「C-HBM4E」の “C” は Custom を指すが、具体的に何がカスタムされるのか。ここに技術的な核心がある。
従来、メモリコントローラやPHY（物理層インターフェース）といった機能は、GPUやASICなどのホストチップ側に実装されていた。しかし、C-HBM4Eでは、メモリコントローラの一部やPHYをHBMのベースダイ（N3Pで作られた層）に直接統合することが可能になる。
- メリット1：通信距離の短縮
ホストとメモリの機能が物理的に極限まで接近するため、信号の遅延（レイテンシ）が大幅に短縮される。 - メリット2：ホストチップの設計自由度
GPU側はメモリ制御という重荷から一部解放され、そのシリコン面積を演算コア（CUDAコアやTensorコアなど）に割り当てることが可能になる。

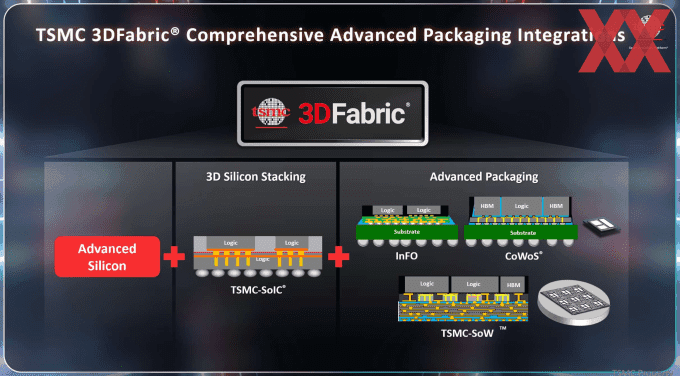

TSMCエコシステムの覇権：3DFabricとパートナーシップ
この技術革新は、TSMC一社で完結するものではない。SK hynixやMicronといった主要メモリメーカー、そしてNVIDIAのようなチップデザイナーを巻き込んだ巨大なエコシステムの中で動いている。
SK hynix：二刀流の戦略
韓国の経済紙Korea Economic DailyおよびKorea Financial Timesの情報を総合すると、HBM市場のリーダーであるSK hynixは、TSMCとの協業において柔軟かつ戦略的なアプローチをとっている。
- メインストリーム向け（サーバー用）: TSMCの12nm（N12）プロセスを採用し、コストと性能のバランスを重視したHBM4を展開。
- プレミアム向け（NVIDIA/Google用）: NVIDIAの次世代フラッグシップGPUやGoogleのTPU向けには、3nm（N3P）プロセスを採用したハイエンドなHBM4Eを投入する。
この「使い分け」は、AI半導体市場が「汎用品」と「超高性能品」に二極化していく未来を示唆している。SK hynixのHBM4Eは来年（2026年）後半の登場が見込まれている。
Micron：2027年への照準
Micronもまた、HBM4Eのベースロジックダイの製造においてTSMCと提携している。彼らのターゲットは2027年の生産開始である。Micronの参入は、HBM市場における競争が「メモリセルの積層技術」から「ロジックダイとの融合技術」へとシフトしていることを裏付けている。
なぜ「メモリのロジック化」が不可欠なのか
筆者は、今回のニュースを単なる「スペックアップ」として捉えるべきではないと分析する。これは、半導体業界における「メモリーウォール（Memory Wall）」問題に対する構造的な回答である。
1. アナログ的な限界の突破
従来のDRAMプロセスは、微細化においてロジックプロセスほどの速度で進化していない。メモリ帯域を広げるために配線密度を高めようとすれば、信号品質の劣化や発熱といった物理的な壁にぶつかる。TSMCは、インターフェース部分（ベースダイ）を最先端ロジックプロセス（N3P）に置き換えることで、物理的な配線の限界を、トランジスタ性能の向上で強引に突破しようとしているのだ。
2. サプライチェーンの再編
これまでメモリメーカー（Samsung, SK hynix, Micron）は独立した「部品供給者」であった。しかし、ベースダイをTSMCが製造し、それをメモリメーカーが積層するという工程の変化は、TSMCがメモリ製造の核心部分に深く関与することを意味する。これは、TSMCのパッケージング技術「CoWoS（Chip-on-Wafer-on-Substrate）」の支配力と相まって、AI半導体製造におけるTSMCの不可欠性を絶対的なものにするだろう。
3. “Near-Memory Computing” の実現
ベースダイにロジック機能を持たせることは、将来的にはメモリ内部で簡単な演算を行う「PIM（Processing In Memory）」や「Near-Memory Computing」への布石となる。データ移動そのものがエネルギーを消費する現在、データの保管場所で処理を行うアプローチは、次世代AIの必須要件となるはずだ。N3Pプロセスの採用は、そのための十分な演算能力をメモリの「土台」に与えることに他ならない。
AIインフラの「心臓部」は台湾にある
TSMCが明らかにしたC-HBM4EとN3Pベースダイの詳細は、2026年から2027年にかけてのAIデータセンターの姿を予言している。電圧を0.75Vまで下げ、効率を2倍にするという数値は、数百万台規模のサーバーが稼働するハイパースケーラー（Google, Microsoft, Metaなど）にとって、数十億ドル規模の電力コスト削減に直結する。
NVIDIAの次世代GPU（Blackwellの次、Rubinなどと噂される世代）が、この技術を前提に設計されることは想像に難くない。私たちは今、メモリとロジックの境界線が消失し、一つの巨大な「シリコン脳」として統合されていく瞬間を目撃しているのだ。
