生成AIブームの牽引役として、半導体業界では高帯域幅メモリ（HBM）を巡る熾烈な開発・供給競争が日夜繰り広げられてきた。最先端のAIアクセラレータの性能は、現在、プロセッサそのものの演算能力ではなく、隣接するHBMがどれほどの速度でデータを供給できるかに完全に依存している。しかし現在、このHBMへの過度な依存が引き起こす構造的な限界と慢性的な供給不足を打破する可能性を秘めた、全く新しいアプローチが半導体業界に浮上している。
韓国のIT・ビジネス専門メディアであるETNewsが2026年3月30日に報じた最新のレポートによると、米メモリ大手Micron Technologyは、業界の歴史において初めてGDDR（Graphics Double Data Rate）メモリを垂直に積層する新製品の開発に着手した。同プラットフォームの開発はすでに概念実証の枠組みを超えており、年内後半のプロセス・テスト開始を目指して関連するテスト設備や製造機器の導入段階に入っているという。早ければ来年、2027年にも初期段階のプロトタイプ（サンプル）が提供される見通しであり、報道によれば当初は4層程度の積層構造が想定されている。
この動きは、一般的なパソコンユーザーやゲーマーの視点からは、単なるビデオメモリの一風変わった設計に見えるかもしれない。しかし半導体のエコシステム全体を俯瞰すると、その背後には現在のAIインフラストラクチャが直面している極めて深刻な根本的ボトルネックを回避し、自腹を切る形でのハイリスクな勝負に出ようとするマイクロンの緻密かつアグレッシブな経営戦略が存在している。
推論特化型インフラへの移行による「中間層」メモリの空白地帯
現在のAIプラットフォーム産業の重心は、莫大な時間と演算リソースを投じる汎用的な大規模言語モデルの「事前学習（プレトレーニング）」領域から、完成したモデルを利用して実社会のアプリケーションで推論を実行する「インファレンス」の段階へと急速に移行しつつある。学習フェーズにおいては、何千億という膨大なパラメータの勾配計算を並列処理で同期させる関係上、極めて高価であってもHBMのような1チップあたり数テラバイト毎秒の帯域幅を誇るコンポーネントが絶対的に不可欠であった。
一方で、推論タスクにおいて求められるハードウェアの要件はこれとはやや異なるベクトルを持つ。推論プロセスではもちろん一定の高いメモリ帯域は必要であるが、それ以上に重要視されるのが「大容量」の確保である。数百億のパラメータを持つAIモデルを外部ストレージからいちいち読み出すことはレイテンシの観点から許容されず、推論用アクセラレータ本体のローカルなメモリ空間内にモデルサイズのすべてをすっぽりと保持し機能させなければならない。
この推論ハードウェアの設計において、シリコンベンダーやシステムインテグレーターたちは深刻なコスト面のジレンマに直面している。HBMは性能こそ圧倒の頂点にあるが、歩留まりの厳しさから製造コストが極めて高く、シリコンダイを貫通するTSV（シリコン貫通電極）を用いたり、TSMCのCoWoS（Chip-on-Wafer-on-Substrate）に代表される特殊かつ高価な2.5D実装技術を必要とする。結果として、供給能力には厳格な上限が存在し、AIの推論を安価に提供したいクラウド事業者にとっては投資回収の致命的な足枷となっている。

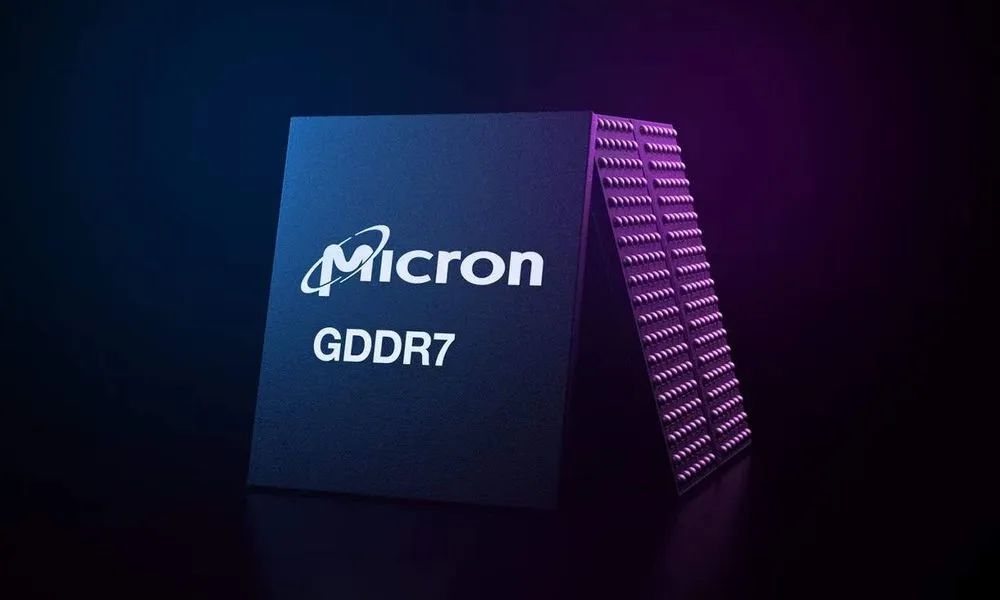

これを代替する手段として考えられるのが、主にグラフィックボード向けとして普及している安価で高速な標準GDDR（現在はGDDR6やGDDR7）の流用である。しかし、GDDRチップは単体の記憶密度に制約があり、1つのチップパッケージで2GBから3GBの容量しか提供できない。例えば80GBのVRAMを推論用に確保しようとした場合、計算上30個以上のGDDRチップをプリント基板（PCB）上に平面的に敷き詰める必要が生じる。これは基板面積の極端な肥大化によるフォームファクタの崩壊を意味し、同時にプロセッサから最も遠くに配置されたチップへの物理的な電気配線が長くなることで、深刻な信号遅延やシグナル・インテグリティの劣化を招いてしまう。
Micronが開発に踏み切った「積層型GDDR」は、まさにこの高価すぎるHBMと、容量拡張性に制約を持つ標準GDDRの間にぽっかりと空いた、巨大なミッシングリンクを埋めるためのプロダクトである。GDDRのダイを垂直方向に重ねることで、回路基板上の平面の占有面積とプロセッサからの距離を増やすことなく、モジュールあたりの搭載容量を2倍、あるいは4倍へと劇的に引き上げることが可能になる。これは、AIハードウェアメーカーに対し、HBMの調達競争によるコスト高を回避しつつ、推論タスクには十分な帯域幅と広大なメモリ空間を同時に確保するという、画期的なシリコン設計の選択肢をもたらすものである。
超高クロックGDDRの積層化に立ちはだかる「熱」と「信号」の物理的障壁
コスト構造に根本的な変革をもたらす積層型GDDRの構想であるが、これが具現化する背景には途方もない技術的な困難がつきまとう。そもそも、これまでGDDR業界において垂直の積層化が実用化されてこなかったのには、明確かつ越えがたい物理的理由が存在する。
HBMアーキテクチャの基本は「最初から縦に重ねて運用すること」を前提にアーキテクチャ全体がゼロから再定義されている。HBMは内部のクロック周波数を比較的低いレベルに抑制する代わりに、1024ビットという極めて幅の広いデータバスを縦方向の極小配線で貫通させ、全体として途方もない帯域を稼ぐアプローチをとっている。つまり発熱密度はある程度コントロール可能な前提で構築されている。
これに対し、GDDRの設計思想は真逆のアプローチを採用している。GDDRは32ビット程度の狭いデータバスを採用し、その代償として各ピンの動作周波数を限界ギリギリまで高めることで帯域を叩き出す。高速なスイッチングとデータ転送は必然的に大電力を消費し、GDDRチップはその動作時に極度な局所発熱を発生させる。従来のグラフィックスカードの製造では、この発熱の塊を持ったGDDRチップをシリコン基板の表面に平面的に直接配置し、上部から強力で巨大なヒートパイプと冷却ファンを押し当てることで、無理やり熱を大気中へと逃がしてきた。
この「熱」の要素こそが、積層化の最大の敵である。GDDRチップを縦に4層重ねた場合、中間層や最下層に挟み込まれたシリコンダイが発生させた熱は、空気中に直接逃げる場所を持たず、モジュールの内部に強烈にこもってしまう。このサーマルインテグリティ（熱に対する安定性確保）問題に対し、マイクロンがどのようにアプローチするかがこの技術開発の核心部となる。さらに、単純に熱の問題だけでなく、1秒間に何十ギガビットという猛烈な速度で電気信号が飛び交う配線を垂直にルーティングする際のクロストークノイズの排除、さらにはワイヤーボンディングを使用するのか、GDDRにも貫通電極（TSV）を実装するのかといった微細実装プロセスにおける歩留まりの維持など、未知の技術的ハードルが山積している。
Micronは過去にも、モバイル端末向けの低電力メモリであるLPDDR5Xにおいて、最大16層ものダイを積層（16-Hi）し、ワンモジュールで256GBという驚異的な容量を実現させた開発実績（SOCAMM2）を持つ。しかし当然ながら、LPDDRは消費電力と発熱が最小限に抑えられているからこそ積層が容易であった。発熱限界に近い状態で動作するGDDRでその成功体験を横展開してそのまま再現できるかは極めて不透明である。だが、もしマイクロンが安定した排熱手法と、シリコンインターポーザを使わない比較的安価なパッケージングプロセスによる積層化手法を確立できれば、それはメモリ半導体の設計におけるパラダイムシフトをもたらす歴史的なブレイクスルーとなる。
HBMレッドオーシャン戦略からの意図的な脱出と市場ルールの再定義
業界全体のマクロな視点からこの開発投資を捉え直すと、推論デバイス向けという表向きの理由とは別に、マイクロンの自社におけるメモリ市場のルール変更の試みという極めて戦略的な意図が如実に読み取れる。
最先端のHBM市場は現在、長年の先行投資によって圧倒的有利なポジションを確立したSK Hynixが一強の覇権を握り、その後ろを潤沢な資金力と生産基盤を持つサムスン電子が猛烈な勢いで追撃している構図となっている。一連の報道によれば、MicronはNVIDIAからの次世代製品（HBM4など）の認証要求プロセスにおいて若干の後れを取るなど、二大巨人に挟まれて苦戦を強いられている側面がある。完全にレッドオーシャン化し、技術的要求と投資額が青天井に膨れ上がる一方のHBM市場において、SK hynixやSamsungと消耗戦を繰り広げてシェアを少々奪い合うのではなく、競合がいまだ手を着けていない「積層型GDDR」という強力な中間代替製品のカテゴリーを自ら創出し、メモリ仕様におけるルールチェンジャーとして市場全体を再定義しようという狙いが透けて見える。
また、この新たな技術パラダイムの恩恵を直接的に受けるのはエンタープライズのAIアクセラレータのみに限定されない。長期的には、現在も堅調な成長が続くコンシューマ向けのハイエンド・ゲーミンググラフィックスといった市場へこの技術が直接波及していく可能性も極めて高い。現代の最先端ゲーミング環境は、4K解像度の標準化や超高精細なジオメトリ表現、レイトレーシングの導入によって、GPUに対してのVRAM（ビデオメモリ）要求容量が限界に達しつつある。だが、VRAMを増やすためにGPUダイ周辺の物理的なメモリバス幅を変え、基板のサイズをさらに巨大化させることには物理的およびコスト的な限界がある。積層型GDDRの設計が汎用化されれば、メーカーはGPUチップの設計アーキテクチャやプリント基板のサイズを既存のものから一切変更することなく、VRAMの実質容量のみを容易に2倍、4倍へと強化した次世代のコンシューマ向けグラフィックスカードを市場へ投入することが技術的に達成可能となる。
AI市場を支えるメモリの需要構造が、学習用のハイエンド一辺倒から実地への推論へと確実な多様化を見せ始め、コストと容量のバランスを巡る根本的な再考が図られている現行のテクノロジーフェーズにおいて、Micronの「GDDRを積層する」という挑戦は、HBMへの極端な依存が続く半導体業界の硬直化した構造に確かな風穴を開ける試みである。長らく「グラフィックス（G）のためのDDR」という枠に収まっていたGDDRの規格体系が、多様化する現代のAIインフラストラクチャ全体を根底から支え、コストの壁を取り払うための巨大な大黒柱へと飛躍的進化を遂げられるのか。早ければ来年にも姿を現すとされるプロトタイプの熱設計の完成度と、その価格対性能比の実証データによって、次世代AIハードウェアにおける実装トレンドそのものが根本から塗り替えられる未来が目前に迫っている。
