テラヘルツ波を「1枚のチップ」に収める。UCLAが30年の壁を崩した量子井戸の転用

テラヘルツ波という言葉を空港の手荷物検査で聞いたことがあるかもしれない。爆発物や薬物を衣類越しに透視するセキュリティスキャナーの一部は、この電磁波をすでに使っている。ただし、その装置は洗濯機ほどの大きさがあり、値札は数千万円から始まる。なぜ、これほど魅力的な技術がここまで「大がかり」なのか。答えは電磁波そのものではなく、これを扱う装置の作り方に長年の壁があったことにある。

電磁スペクトルの「死角」を30年埋められなかった理由

電磁スペクトルの中で、テラヘルツ帯（0.1〜10テラヘルツ）は長らく手つかずの領域だった。マイクロ波より高く、赤外線より低いこの帯域は、かつて「テラヘルツ・ギャップ」と呼ばれていた。電子デバイスでは周波数が高すぎて扱いにくく、光学デバイスでは波長が長すぎてうまく制御できない。どちらの陣営の技術者にとっても、テラヘルツは隣の領域の問題だった。

1990年代に入り、初期のテラヘルツシステムが実験室で動き始め、この帯域の潜在力は一気に明らかになった。電波のように壁を透過しながら、X線のように危険な電離放射線を出さない。生体組織の水分量を非侵襲で測定でき、半導体の欠陥を可視化し、文化財の内部構造を傷つけずに調べることができる。周波数が高い分、マイクロ波やミリ波よりはるかに広い帯域を確保できるため、理論上は毎秒テラビットに迫る無線通信速度も実現できる。現在研究が進む6G通信では、サブテラヘルツから低テラヘルツ帯域（0.1〜1 THz前後）が有力な候補として挙がっており、各国の研究機関が開発を急ぐ理由はここにある。

それでも30年が経過するなかで、テラヘルツシステムは実験室から出られなかった。壁は物理の理論以上に、工学的な実装の側にあった。当時のシステムは、レーザー、増幅器、変調器、テラヘルツ信号源、検出器という複数の個別部品を精密な光学部品で一列に並べた構成だった。部品ごとに製造業者が異なり、ミクロン単位の手動アライメントが必要で、温度変化のたびに再調整を求める。研究室の外に置ける構造ではなかったのだ。

フォトニクス分野の先行研究が「モジュール統合」の方向で試みを重ねてきたが、テラヘルツ生成・検出に適した材料の多くは通常の半導体製造ラインと相容れなかった。たとえば、高い変換効率を持つ低温成長GaAs（LT-GaAs）はエピタキシャル成長に専用の装置と工程を要し、シリコンフォトニクスや一般的なInPプロセスに組み込もうとすると製造コストが跳ね上がる。材料の壁が、システム統合の壁と二重に立ちはだかっていた。

量子井戸を「転用」した逆転の発想

UCLAのMona Jarrahi教授が率いるTerahertz Electronics Labのチームが選んだ道は、問題の設定そのものを変えることだった。テラヘルツ専用の特殊材料を出発点に置くのをやめ、すでにフォトニック集積回路（PIC）産業の標準部品として量産されている量子井戸PIN光ダイオードが、テラヘルツ信号の処理にも対応できるかどうかを追った。

量子井戸とは、半導体の超薄膜層（原子数十個分の厚さ）を積層した構造で、電子の量子力学的な振る舞いを利用して光を精密に制御できる。光通信用の高速レーザーや変調器の心臓部として、すでに何十年もの製造実績がある部品だ。この素材を「本来の光通信用途」から「テラヘルツ生成・検出」へと転用する試みが、今回の研究の核心をなす。

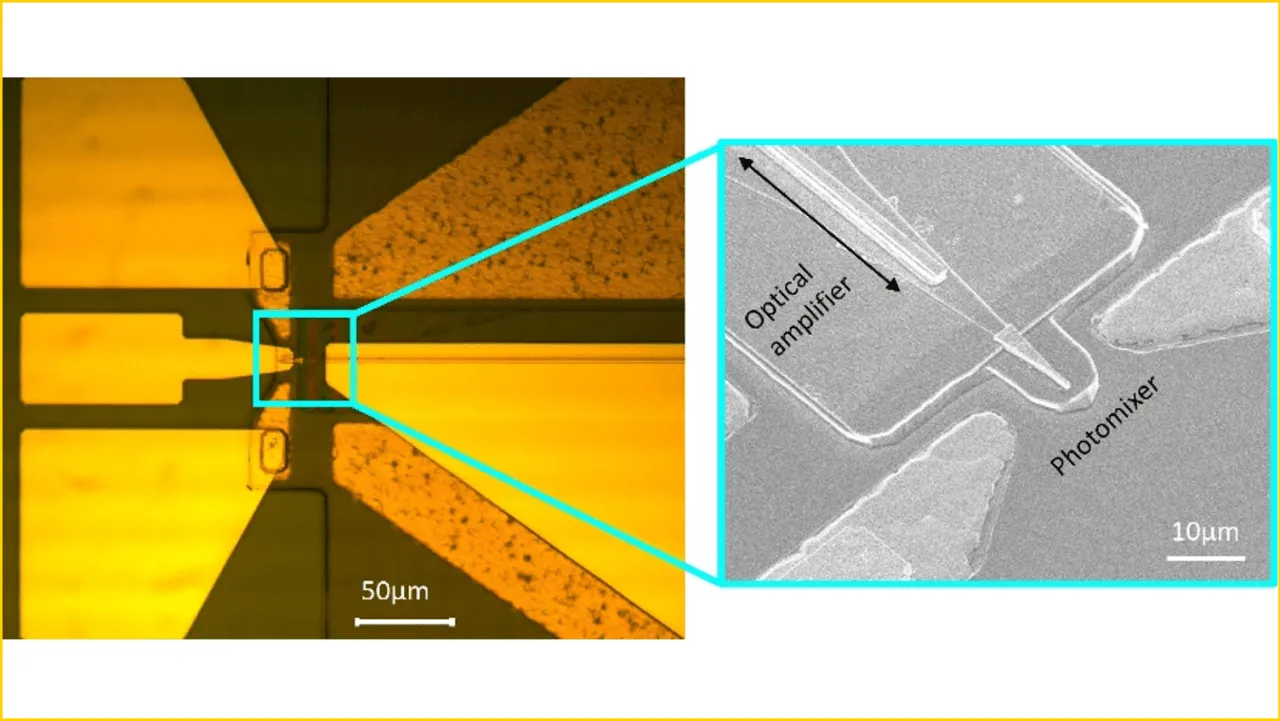

チームが実装したのは「ゲイン強化インターバンドフォトミキシング」という手法だ。2本のレーザービームを量子井戸構造の中で重ね合わせると、その差の周波数に対応する信号が生成される。たとえば周波数差が1テラヘルツになるよう2本のレーザーを調整すれば、1テラヘルツの信号が取り出せる。鍵になるのは「ゲイン強化」の部分だ。量子井戸構造が光を増幅しながらフォトミキシングを行うため、従来の光干渉ベースのフォトミキサーより効率よく信号を生成できる。同じ構造が検出器としても機能するため、送受信を一つの素子で賄うことになる。

研究チームはこのアプローチを「MITO（Monolithically Integrated Terahertz Optoelectronic）」プラットフォームと名づけた。信号生成・検出・変調・増幅の4機能が、単石（モノリシック）で、つまり継ぎ目なく1枚のチップ上に統合されている。従来は実験室の光学テーブルひとつを丸ごと占有していた機能が、指先に載るサイズに収まった点が、この研究の出発点となる事実だ。

1枚のチップで何が変わるか

製造互換性が持つ意味を具体的に考えると、この研究の射程が見えてくる。

まず規模の変化だ。従来のテラヘルツシステムは、冷蔵庫サイズのコンピュータが卓上のマイクロプロセッサになる前夜の状況に似ている。1970年代のメインフレームが部屋を占拠していたのと同様、今日のテラヘルツ装置も大型光学テーブルを必要とし、重量は数十キログラムに達する。電子集積回路がトランジスタを1チップに統合してコンピュータを民主化したように、テラヘルツの集積化はシステムの重量、消費電力、コストを劇的に下げる可能性を秘めている。量産が実現すれば、単価は現行の専用装置から民生用チップのコスト水準へと、段階的に移行する経路が開けるだろう。

次にコストと量産の問題だ。今回のチームが使った量子井戸PIN PICプロセスは、光通信産業で確立された手法である。既存のファウンドリに設計データを渡せば製造できる見通しを示しており、専用の製造ラインを新たに立ち上げる必要はない。過去に試みられた単一チップ統合のアプローチは、テラヘルツ専用材料の使用が標準プロセスとの整合を妨げ、量産の目処が立たなかった。その壁を産業標準の土台の上で越えた点に、今回の最大の意義がある。

応用の幅も広がる。高感度・小型のテラヘルツセンサーが低コストで普及すれば、早期がん検診用のウェアラブルイメージャ、工場ラインでの非破壊検査装置、あるいはスマートフォンに埋め込まれた化学物質モニタリング機能といった用途が現実味を帯びてくる。6G基地局への組み込みについても、光ファイバーとの高効率な接続が求められる役割でこのプラットフォームが有力な候補に上がる。複数の用途に対して共通のチップ基盤を使えるようになれば、開発コストの分散という観点でも大きな利点がある。

項目	従来のテラヘルツシステム	今回のMITOプラットフォーム
システム規模	大型光学テーブル占有（重量：数十kg）	1枚の半導体チップ（指先に載るサイズ）
部品構成	個別部品5種以上を手動で精密アライメント	4機能を単石集積（継ぎ目なし）
製造プロセス	テラヘルツ専用材料・カスタムプロセス	産業標準PICプロセスと互換
推定コスト感	装置単価：数千万円〜数億円規模	量産時には民生チップ水準への移行経路あり

まだ越えていない壁

この研究が示したのは「原理の実証」であり、製品の完成ではない。

現時点で公表されているのは、既存のフォトミキサーベース技術と比べてより効率的なテラヘルツ生成とより高感度な検出ができるという事実だ。しかしチップの動作帯域幅、具体的な変換効率の数値、チップ間・チップ外との接続損失といったスペックは、この論文では明らかにされていない。単一の研究室での実証であり、異なる製造ロットや動作環境での再現性はまだ確かめられていない。査読済みの論文として発表されてはいるが、追試や第三者による再現実験の報告は今後を待つ必要がある。

電力消費も未解決の変数だ。2本のレーザーを必要とするフォトミキシングのアーキテクチャは、将来の超小型デバイスへの統合において電力効率の課題を残す。1本のレーザー源から目標周波数を直接生成できる手法や、オンチップ光源との統合が実現するかどうかも、中長期の研究課題として残る。また、今回の量子井戸構造が0.1〜10 THzのどの周波数帯まで有効にカバーできるかは、詳細なスペック開示を待つ必要がある。

テラヘルツが「光学テーブルから指先へ」というシフトを本当に完成させるには、チップレベルの原理実証から、歩留まりの安定した量産へ、さらに実環境での性能保証へという三段階がある。その起点となる最初の段階を、今回の研究は確かに示した。次の問いは製造ラインが答える。
