現代の巨大都市を上空から見下ろすと、そこにはコンクリートとガラスで構成された無数の塔が立ち並んでいる。近代建築の象徴であるガラス張りのファサードは、太陽光を反射し、都市に洗練された景観を与える。しかしエネルギーの観点から見れば、これら摩天楼の表面積の大部分を占める「窓」は、単に光を通過させ、空調負荷を高めるだけの受動的な存在に留まっている。人類が消費する全エネルギーの約40パーセントを建築物が占めるという事実を踏まえれば、都市の垂直面は膨大な未利用資源だと言える。

長年、科学者や建築家たちは一つの壮大な問いに取り憑かれてきた。ビルの美観や窓の透明性を損なうことなく、建物の表面全体を巨大な発電プラントに変えることはできないかという問いである。屋上に黒く重たいシリコンパネルを並べる従来のアプローチは、面積の制約という物理的な壁に直面している。一方、透明な太陽電池の開発においては、「光を透過させる(=発電しない)」ことと「光を吸収する(=透明性を失う)」という、物理法則に基づく過酷なトレードオフが立ちはだかってきた。

この停滞した状況を打ち破るブレイクスルーが、赤道直下の都市国家シンガポールから報告された。南洋理工大学(NTU)のAnnalisa Bruno准教授率いる研究チームは、次世代太陽電池材料「ペロブスカイト」のポテンシャルを極限まで引き出し、髪の毛の太さの1万分の1に相当する10ナノメートル級の超薄型・半透明太陽電池の開発に成功した。米国化学会の学術誌『ACS Energy Letters』に掲載されたこの成果は、太陽電池を「屋根の上に置く目障りな装置」から「都市の景観に溶け込む見えないインフラ」へと根本的に再定義する可能性を秘めている。

開発された超薄型ペロブスカイト太陽電池を透かして見るAnnalisa Bruno准教授。わずか10ナノメートルの半導体層は、ガラスの向こう側の景色を歪めることなく透過させつつ、光のエネルギーを密かに捉えて電力へと変換する。(Credit: Nanyang Technological University. DOI: 10.1021/acsenergylett.5c04261)

AD

摩天楼のジレンマ。シリコンの黒い壁と都市の光

太陽光発電における絶対的な王者は、依然としてシリコンベースの太陽電池である。その変換効率と製造コストの低減は目覚ましい。しかし、シリコンを都市の「壁」や「窓」に適用しようとすると、その物質的な限界が露呈する。

シリコンパネルは本質的に不透明であり、光を遮断する分厚い暗色の板である。建物の外壁に貼り付ければオフィスの内部は光を失い、美しいガラス張りのデザインは台無しになる。建築家や都市開発者にとって、美観の破壊は受け入れがたい妥協である。さらに、シリコンは直射日光を強く要求する性質を持つ。ビルが密集し、互いに影を落とし合う都市部の環境や、シンガポールのように年間を通じて雲の多い熱帯の気候条件では、本来の発電パフォーマンスを発揮しきれない。

この閉塞状況において白羽の矢が立ったのが、ペロブスカイト結晶である。特定の結晶構造を持つこの化合物群は、光子を吸収して電子を励起する能力に極めて優れている。わずかな厚みで十分な光を捕獲できるため、シリコンの数十倍から数百倍薄いフィルム状での製造が理論上可能であった。しかし、従来の手法で製造されたペロブスカイト太陽電池は、やはり暗褐色を帯びており、窓ガラスの代替として用いるには光の透過性が絶望的に不足していた。透明度を上げるために層を無秩序に薄くすれば、今度は発電効率が実用レベルを大きく割り込むという悪循環に陥っていたのである。

10ナノメートルの均衡点。透明度と電力のトレードオフを破る

光の透過と吸収という相反する要求をいかに調和させるか。NTUの研究チームが導き出した解は、ペロブスカイト層の厚さをナノメートル単位で厳密に制御し、光子のふるまいを最適化することであった。

彼らが作製した極薄の吸収層は、最も薄いものでわずか10ナノメートル。従来のペロブスカイト太陽電池と比較しても約50分の1の薄さである。これほどの薄さになると、入射した太陽光のうち特定の波長帯域だけが選択的に吸収され、残りの可視光線はスムーズに層を通り抜ける。研究チームは光の透過率と発電効率の最適な均衡点を探り当てた。

厚さ60ナノメートルの半透明バージョンでは、人間の目に見える光の約41パーセントを透過させつつ、7.6パーセントという電力変換効率を叩き出した。不透明な設計に調整した場合、60ナノメートル厚で12パーセント、30ナノメートルで11パーセント、極限の10ナノメートルで7パーセントの効率を達成している。

以下の表は、既存の主要な技術や競合アプローチと、本研究の成果を比較したものである。

技術パラダイム 構造と厚さ 可視光透過率 発電効率 主な弱点・制約
従来のシリコンパネル 結晶シリコン(数十〜数百マイクロメートル) 0%(不透明) 15〜22% 窓への応用不可。直射日光に強く依存する。
有機薄膜太陽電池(OPV) 有機ポリマー層(数十〜数百ナノメートル) 最大50%程度(半透明) 通常5%未満(半透明時) 大面積化での効率低下が激しく、寿命が極端に短い。
従来型ペロブスカイト 厚膜ペロブスカイト(約500ナノメートル) 極めて低い(暗褐色) 約26%(記録値) 美観の問題から建材統合には課題が残る。
超薄型ペロブスカイト (本研究) 極薄ペロブスカイト(10〜60ナノメートル) 最大41%(半透明・色中性) 7.6% (半透明時) / 12% (不透明時) 大面積での真空製造コストと、長期的な耐候性の証明。

実は「透明な太陽電池」というコンセプト自体は真新しいものではない。これまでにもカーボンベースの素材を用いる有機薄膜太陽電池(OPV)などが長年研究されてきた。しかしOPVは、透明度を高めると発電効率が一桁前半にまで落ち込み、さらに大面積化すると急激に性能が劣化するという致命的な弱点を抱えていた。

本研究の「7.6パーセント」という数字は、単独で見ればシリコンの20パーセント超には及ばない。だが、長年OPVなどの競合技術が苦しんできた「効率と透明度の壁」を、ペロブスカイトという新素材で一気にブレイクスルーしたことを意味している。ガラス窓としての基本的な役割を果たしながら、十分な実用電力を生み出す領域へとついに足を踏み入れたのである。

AD

溶媒を捨てよ、真空へ向かえ。原子の霧が描く均一な薄膜

この10ナノメートルという極限の薄さを、いかにして欠陥なく製造するか。ここに、本研究の真の工学的ブレイクスルーが潜んでいる。

従来のペロブスカイト太陽電池の研究において、最も一般的な製造方法はスピンコート法と呼ばれる塗布技術であった。材料を有機溶媒に溶かしてインク状にし、基板の上に垂らして高速回転させることで薄膜を作る。この方法は実験室レベルでは手軽であるが、根本的な欠陥を抱えていた。溶媒が蒸発する際に結晶の内部や表面に微細な穴や乱れ(ピンホール)が生じやすく、数十ナノメートルという極限の薄さでは、この微小な欠陥が電流の漏れを引き起こし、デバイスを完全に破壊してしまうのである。さらに、使用される溶媒には高い毒性が伴い、大規模な工業生産における環境負荷と安全性のリスクを抱えていた。

NTUチームは、この「インクと塗布」という支配的な手法を完全に放棄した。彼らが採用したのは、有機EL(OLED)ディスプレイなどの製造ですでに大規模な実績を持つ「熱蒸着法(Thermal Evaporation)」である。

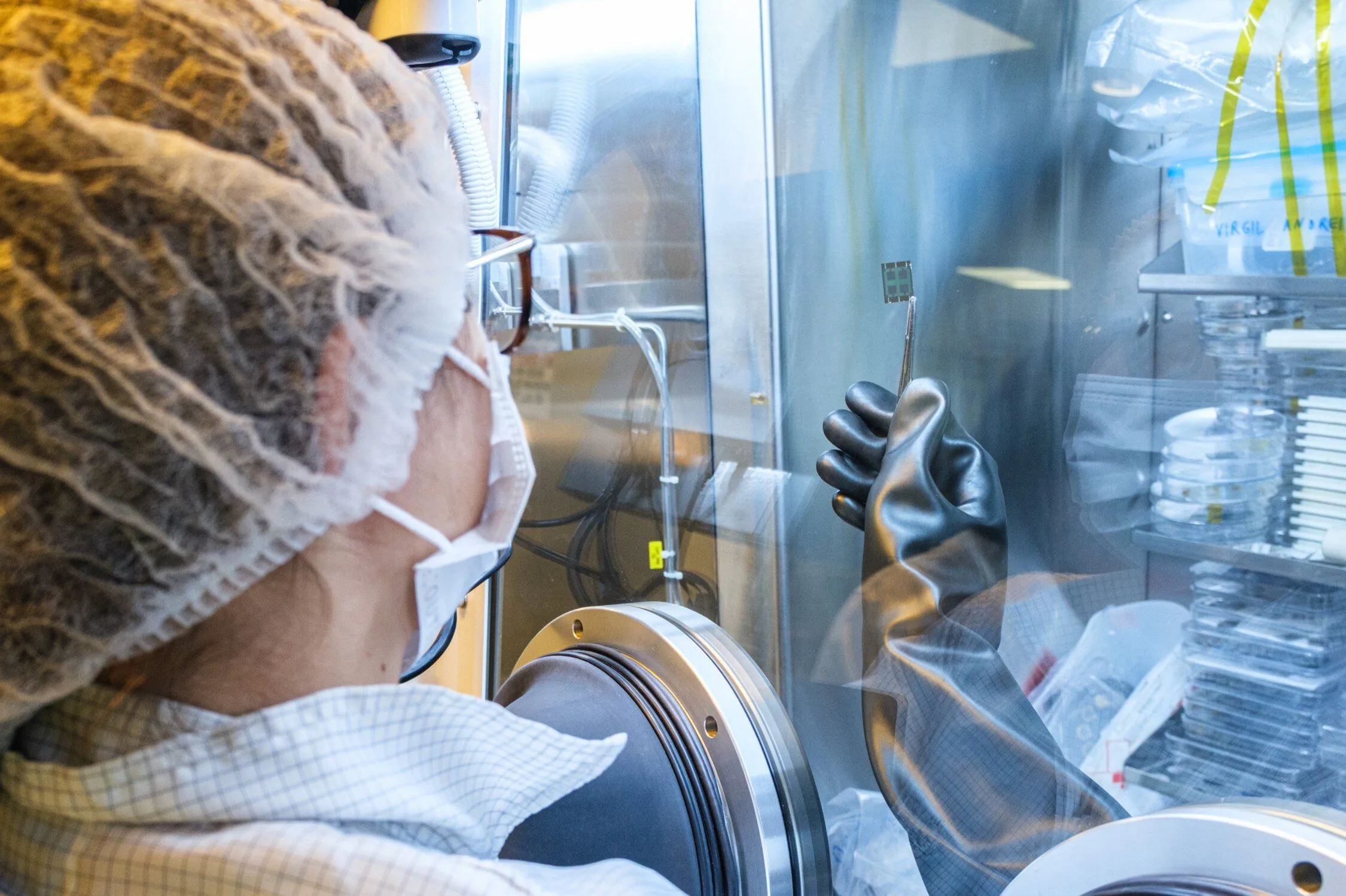

真空チャンバーの内部でプロトタイプの超薄型ペロブスカイト太陽電池を検査するDaniela De Luca博士。有毒な溶媒を含むインクを塗るのではなく、真空空間で原子を気化させて基板上に静かに堆積させることで、ナノレベルで均一な美しい結晶膜が誕生する。(Credit: Nanyang Technological University. DOI: 10.1021/acsenergylett.5c04261)

真空のチャンバー内でペロブスカイトの原料となる物質群を加熱し、気化させる。気体となった分子や原子の霧は、真空の空間を直進し、配置されたガラス基板の表面にそっと降り積もる。不純物や気流が存在しない真空状態での堆積により、ピンホールのない極めて均一で滑らかな結晶層が形成される。原子レベルでの緻密なコントロールが可能になったことで、10ナノメートルという薄さであっても、電子が迷子になることなく電極へと流れ込む完璧な構造が実現したのである。

このアプローチの転換は計り知れない価値をもたらす。有毒な溶媒の完全な排除は製造工場の安全基準を劇的に下げ、環境負荷を低減する。そして何より、熱蒸着法はすでに巨大なディスプレイ産業で確立された技術であり、実験室の小さなガラス片から、ビルの外壁を覆う数メートル四方の巨大なパネルへとスケールアップする道のりが、すでに工業的に敷かれていることを意味している。

散乱光を捉える特異な性質。曇天の空の下で

超薄型ペロブスカイトのもう一つの隠された優位性は、光の質に対する寛容さにある。

シリコンパネルは、太陽から直線的に降り注ぐ強い光子束を待ち構えるように設計されている。一方、ペロブスカイトの結晶構造は光子の吸収係数が極めて高く、大気中の粒子に反射した散乱光や、雲に遮られた間接光であっても、効率よく電子を励起状態へと引き上げることができる。

この性質は、現代の都市環境において決定的な意味を持つ。シンガポールのような高層ビルが密集する大都市では、近隣のビルが落とす影によって直射日光の当たる時間は限られている。さらに熱帯特有の頻繁な雲の覆いもある。垂直の壁面に設置されたペロブスカイト窓ガラスは、青空からの散乱光や、向かいのビルのガラスから反射した光すらも貪欲に拾い集め、途切れることなく電力を生み出し続ける。

NTUチームの初期試算によれば、マリーナベイやラッフルズプレイスといったビジネス街にある全面ガラス張りの高層オフィスビルにこの技術を導入した場合、理論上、年間数千メガワット時の電力を発電できるという。これは、シンガポールの標準的な4部屋の公営住宅(HDBフラット)100世帯分が1年間に消費する電力に匹敵する。ビル自体が消費する電力のすべてを賄うことは難しくとも、日中のピーク時の電力需要を大きく相殺し、都市送電網への負荷を劇的に引き下げる力を持つ。

AD

ガラスの壁が呼吸する未来と、立ちはだかるスケールの壁

都市の建物を静かな発電プラントに変えるというビジョンは、建築物だけにとどまらない。直射日光の下に長時間駐車される電気自動車(EV)のサンルーフや窓ガラス、あるいは視界を妨げずに電子機器に電力を供給するスマートグラスのレンズなど、光が透過するあらゆる面がエネルギーの収穫拠点になり得る。

しかし、実験室での勝利が直ちに市場の制覇を意味するわけではない。新素材が直面する容赦のない現実の壁がまだ残されている。

ケンブリッジ大学のSam Stranks教授(エネルギー材料・光電子工学)は、この成果を「従来型シリコンが利用できない表面からエネルギーを収穫するためのエキサイティングなルート」と高く評価しつつも、越えるべきギャップを冷静に指摘している。最大の課題は「長期的な安定性と耐久性」である。ペロブスカイトは水分や熱、酸素に対して構造が劣化しやすい性質を本来的に持っている。数十年にわたって風雨や灼熱の太陽に晒されるビルの外壁に組み込むためには、材料そのものの耐候性を高め、完璧な封止技術を確立しなければならない。

そしてもう一つ、見過ごせないハードルが「製造コストと投資対効果(ROI)の壁」である。熱蒸着法は欠陥のない美しい薄膜を作れる一方で、高度な真空装置を稼働させるために莫大な初期投資と運用エネルギーを要求する。数ミリ単位のスマートフォン用OLEDディスプレイであればそのコストを十分に吸収できるが、一枚数平方メートルに及ぶ「建材としての窓ガラス」の市場において、高価な真空プロセスを経て製造されたペロブスカイトガラスが、従来の安価な建材や屋根用シリコンパネルに対してどこまで価格競争力を持てるかは未知数である。ビルのオーナーにとって、高機能な窓ガラスの初期費用を、発電による電気代削減で何年で回収できるかが普及の絶対的な鍵を握る。

NTUチームはこの現実を見据え、すでに大学発のイノベーション企業NTUitiveを通じて特許を出願し、産業界のパートナーとともに熱蒸着プロセスの標準化と大規模化に向けた交渉を開始している。

光を遮断してエネルギーを奪う黒い壁の時代から、光を透過させながら都市の活動を支える透明な膜の時代へ。10ナノメートルの見えない結晶の層は、無機質な都市のインフラを、光を呼吸して自立する生態系へと進化させるための確かな布石となるはずである。
