Samsungが先日発売したGalaxy Z Fold7は、その驚異的な薄さで折りたたみスマートフォン市場に新たな基準を打ち立てた。しかし、その洗練された外観の裏には、どのようなエンジニアリング上の決断とトレードオフが隠されているのだろうか。本稿では、公開された分解レビューを基に、その内部アーキテクチャの秘密を見ていきたい。

AD

0.1mmを削り出すための内部アーキテクチャ

Fold7の薄型化は、単一の技術革新によるものではない。PCB（プリント基板）設計、コンポーネントレイアウト、そして筐体素材に至るまで、すべてがミリ単位、いやマイクロメートル単位で最適化された結果である。

基板（PCB）設計の極致：0.5mm単層メインボードという選択

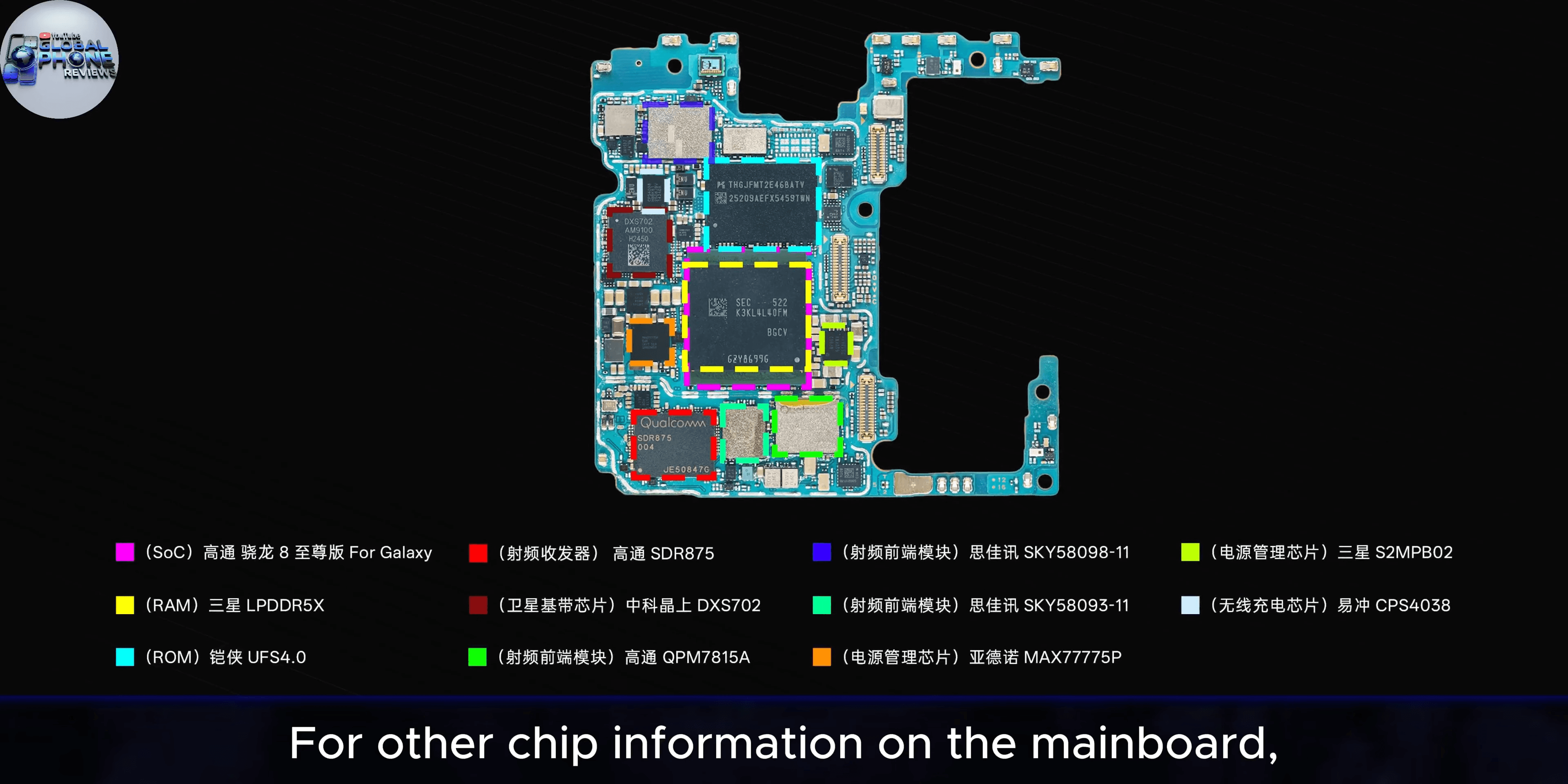

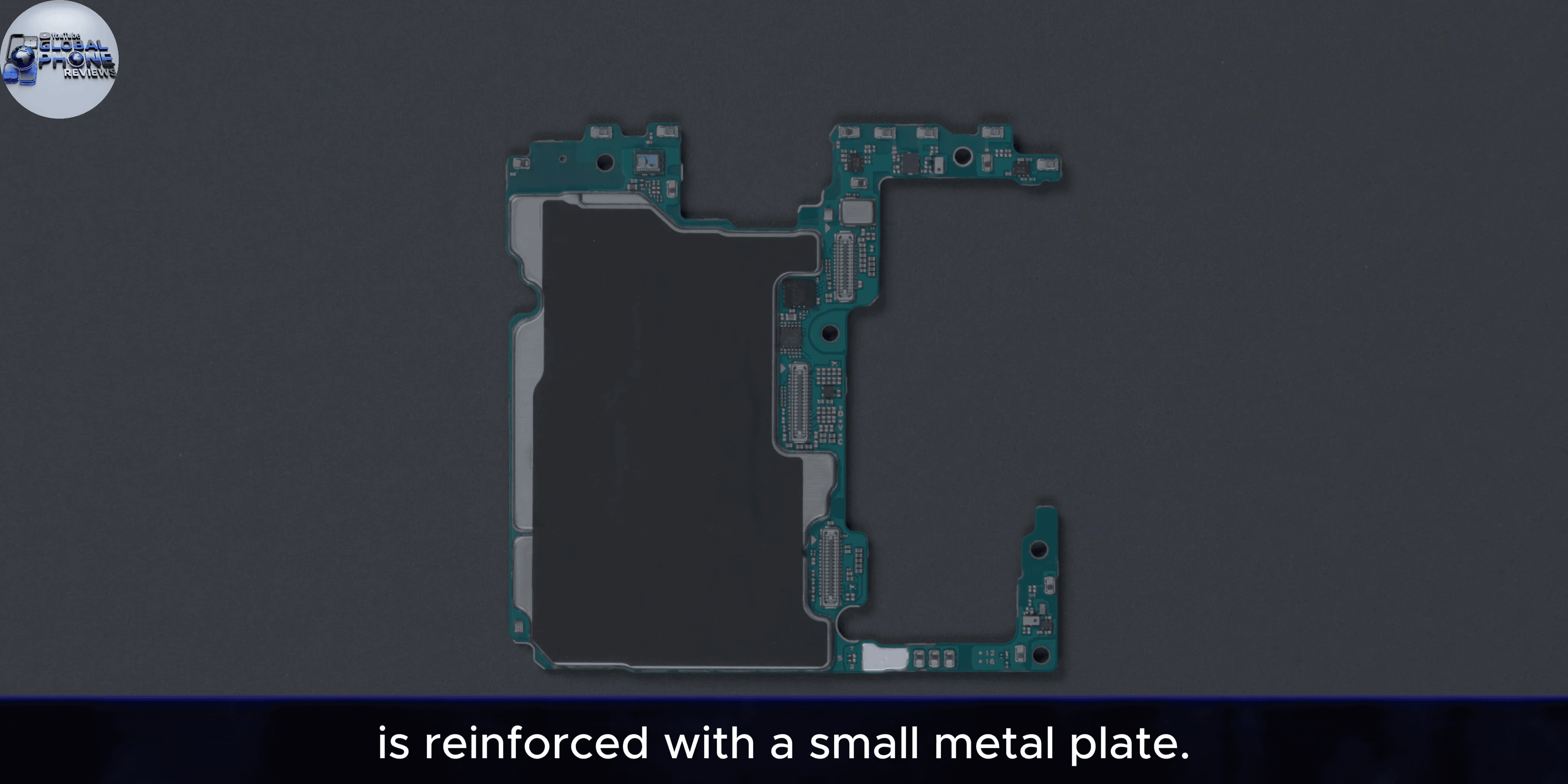

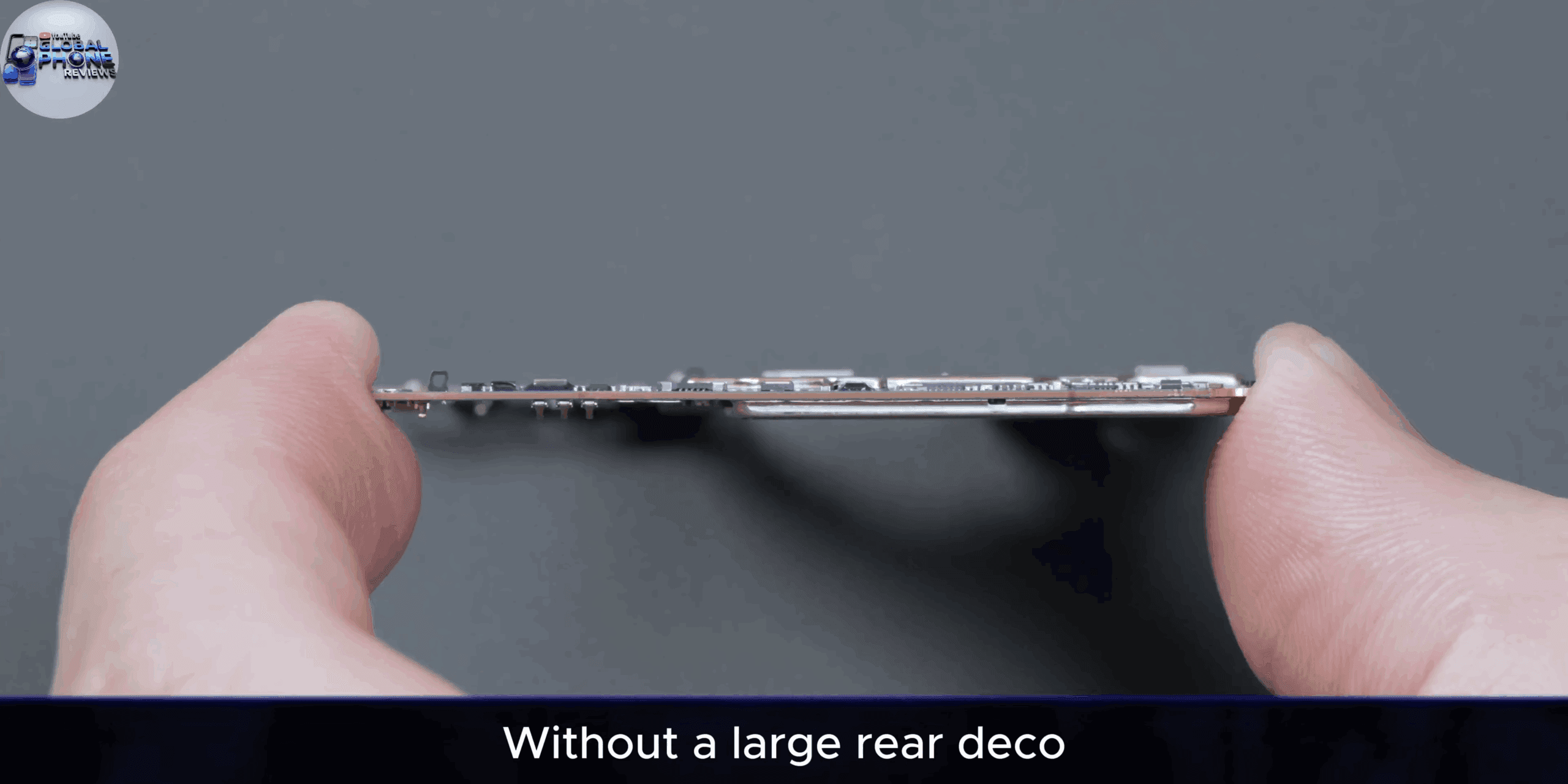

分解して最も驚かされるのは、メインボードの構造だ。測定されたPCBの厚みはわずか0.5mm。これは、近年のフラッグシップ折りたたみスマートフォンの中で疑いようもなく最薄である。

この薄さを実現するために、Samsungは高密度実装に有利な多層基板ではなく、単層設計という大胆な決断を下した。これにより物理的な厚みを削減する一方、部品実装密度と配線の複雑さは増大する。特にSnapdragon 8 Elite for Galaxyのような高性能SoCと9600Mbpsの高速なLPDDR5Xメモリを搭載する場合、シグナルインテグリティの確保は極めて困難になる。この薄さで安定動作を実現している点はSamsungの設計能力の高さを物語っている。

さらに、サブボードやSIMスロットには、硬質基板とフレキシブル基板を組み合わせたソフト・ハードハイブリッドPCB設計が採用されている。これにより、限られたスペース内でコンポーネントを立体的に配置し、接続性を確保している。リジッド部分の厚みは、サブボードで0.35mm、SIMスロットに至っては0.24mmと、まさに極限までの薄型化が追求されている。

内部レイアウトの再定義：コンポーネントの分散配置と熱設計

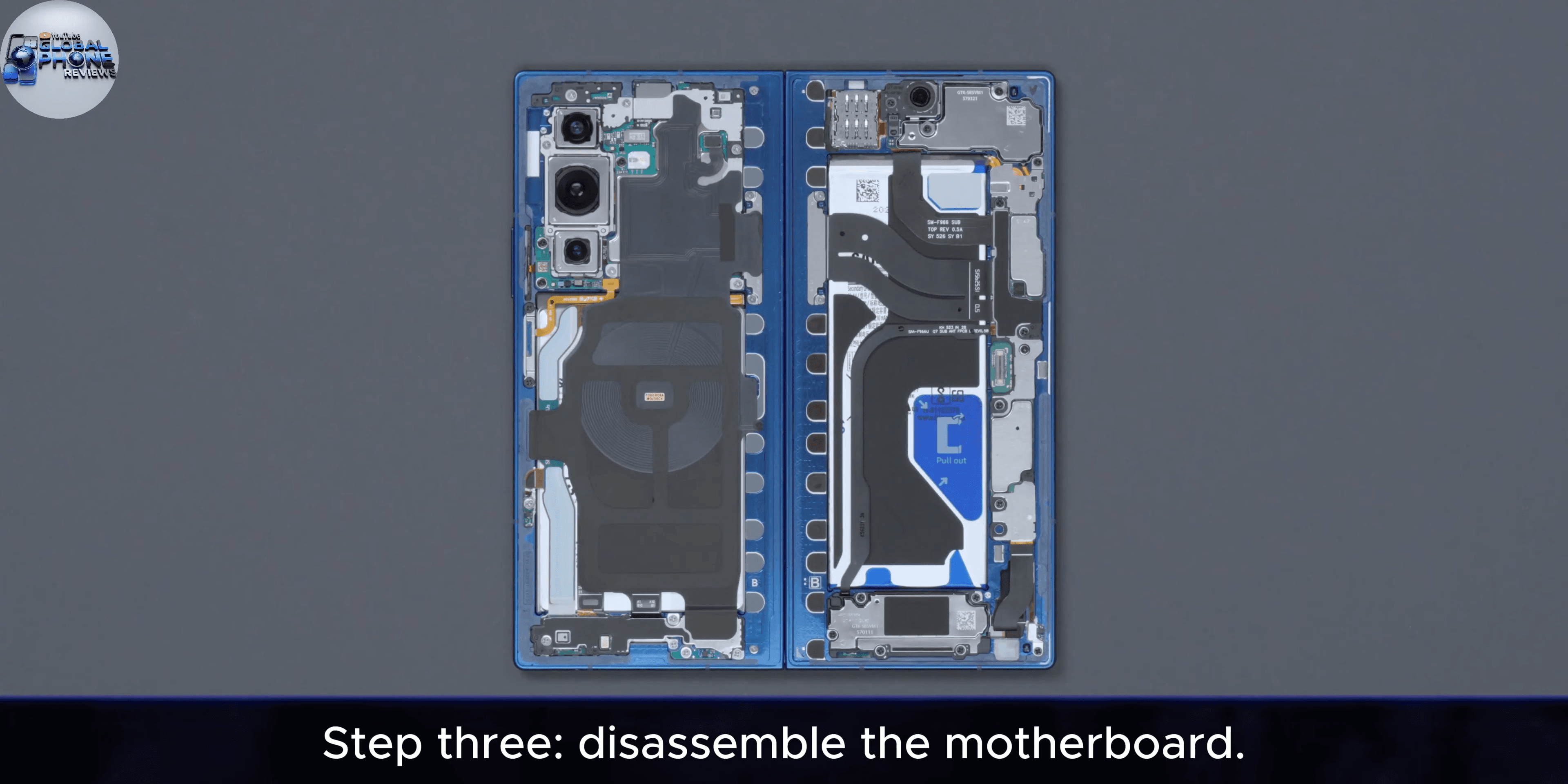

Fold7の内部レイアウトは、従来のFoldシリーズから大きく変更され、Huawei Mate X6に近い構成を採用している。注目すべきは、メインボードとサブボード間の同軸ケーブル接続が廃止されている点だ。これは薄型化と組み立て性の向上に寄与するが、アンテナ性能を確保するためのRF設計は格段に難しくなる。

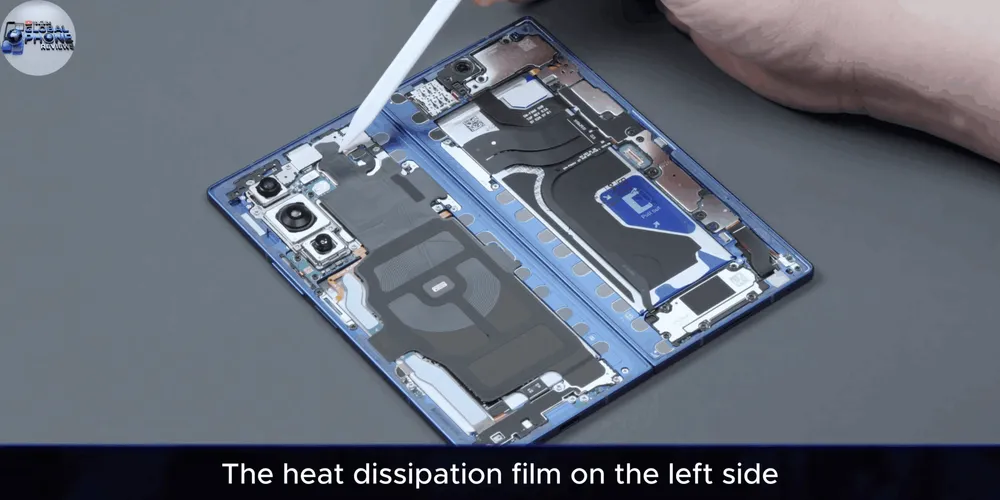

熱設計も巧妙である。Fold7はVC（ベイパーチャンバー）クーラーを搭載していない。その代わりに、SoC、ROM、そしてカメラモジュールといった主要な発熱源を基板上で物理的に離して配置。そして、総面積6,500mm²に及ぶグラファイト製放熱フィルムとサーマルジェルを効果的に使用し、熱を筐体全体に拡散させる戦略をとっている。これにより、特定の箇所に熱が集中することを防ぎ、安定したゲーム性能を実現している。これは、限られた内部容積における合理的な熱対策と言えるだろう。

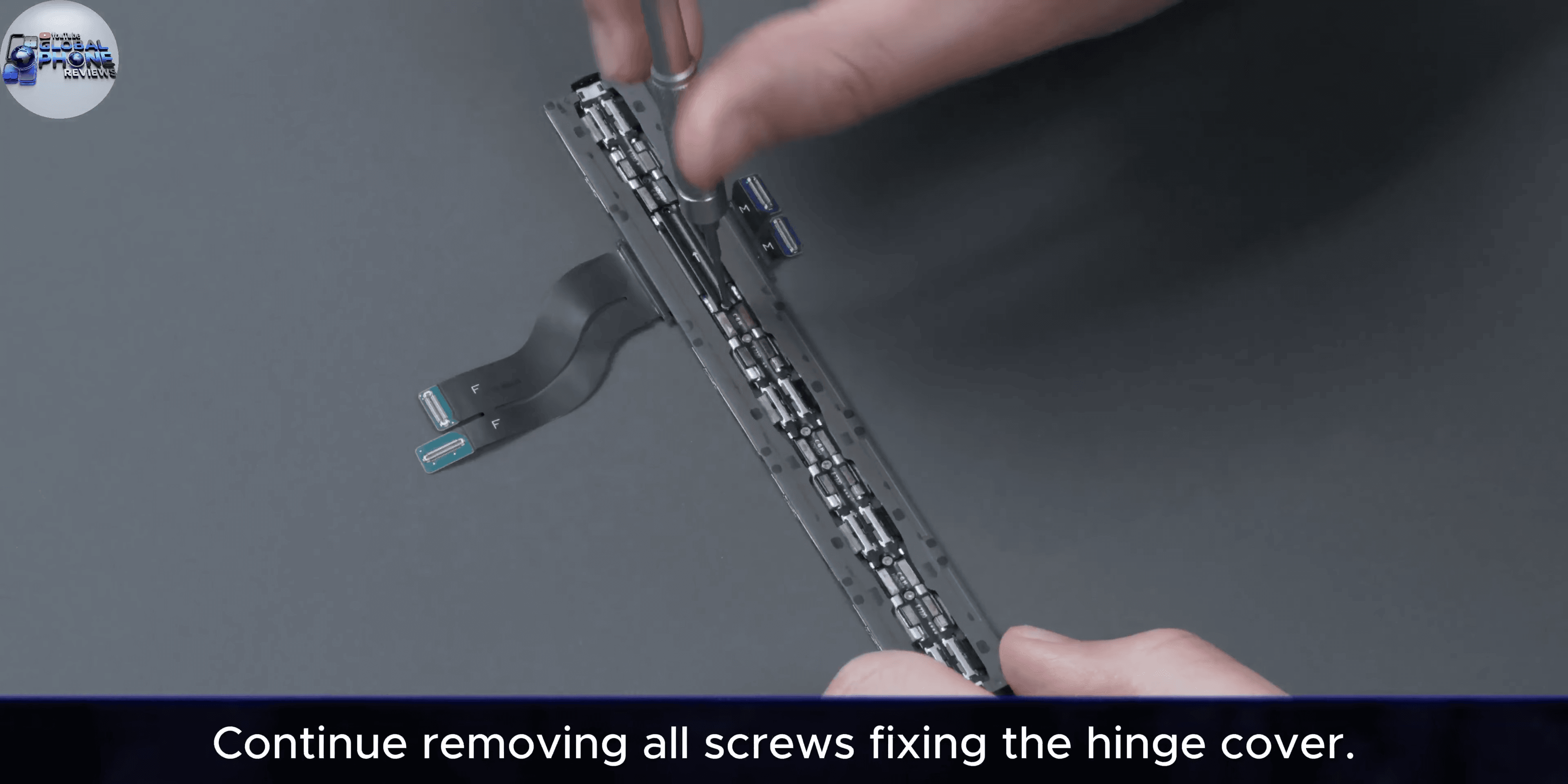

ヒンジとフレームの機械的進化：カーボンファイバーと強化合金

折りたたみデバイスの要であるヒンジにも、薄型化と耐久性を両立させるための工夫が見られる。

  • カーボンファイバーの採用: ヒンジの両サイドドアには、軽量かつ高剛性なカーボンファイバーが使用されている。これにより、強度を維持しつつ重量を削減している。
  • 強化アーマープレート: ミッドフレームとヒンジカバーには、7シリーズアルミニウム合金をベースとした強化アーマープレートが採用され、デバイス全体の剛性を高めている。ヒンジカバー単体の重量は2g未満に抑えられており、細部にわたる軽量化への執念が感じられる。
  • ねじり構造: ヒンジには4セットのねじり構造（ギア、スプリング、カムシャフト）が組み込まれており、多くの競合が3セットである中、よりスムーズで安定した開閉動作と、展開時のアシスト機能を実現している。

パフォーマンスとトレードオフの実践的考察

これほどの薄型化を実現しながら、Fold7は性能面で妥協を見せない。しかし、その裏にはいくつかの明確なトレードオフが存在する。

Snapdragon 8 Elite for Galaxyの実力

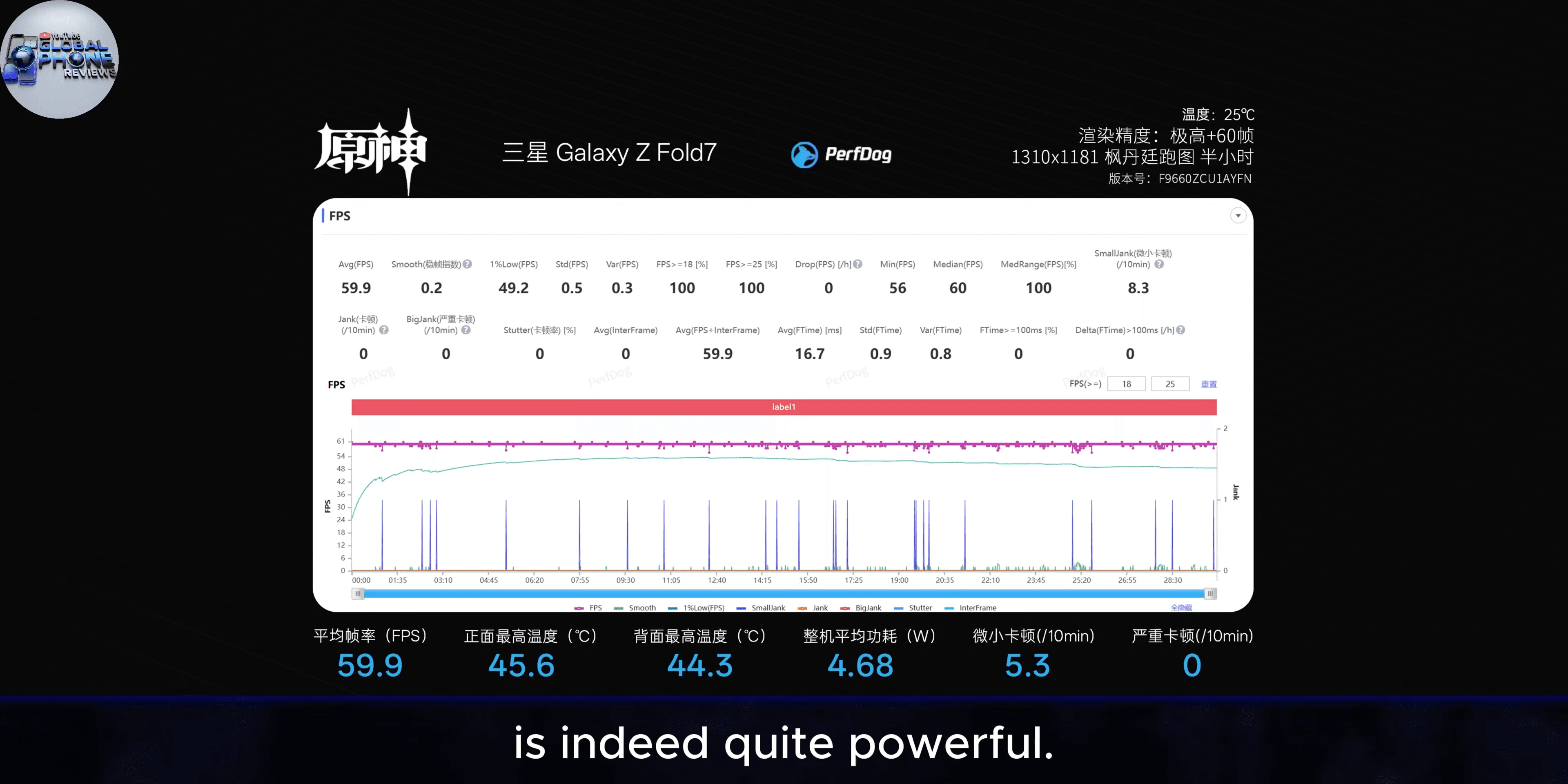

搭載されている「Snapdragon 8 Elite for Galaxy」は、現在のAndroidデバイスにおける最高峰のSoCであり、そのパフォーマンスはベンチマーク結果でも証明されている。特にゲームにおけるフレームレートの安定性と温度制御は、VCクーラー非搭載でありながら、現行のスリムな折りたたみスマートフォンの中で最高レベルにある。これは前述の優れた熱設計の賜物だ。

カメラシステムの進化と「割り切り」

カメラシステムは大幅に強化された。メインカメラには大型の1/1.3インチSamsung HP2 200MPセンサーが採用され、画質の向上が期待される。また、不評だった内側画面のアンダーディスプレイカメラは、10MPのSony IMX825センサーへと変更され、視野角も100°に拡大。これにより、ビデオ会議などの実用性が大きく向上した。

一方で、薄型化の代償として、水平配置のペリスコープレンズは搭載されていない。これにより、高倍率の光学ズーム性能では競合に一歩譲ることになる。これは、デザインとカメラ性能のバランスを取る上での、Samsungの明確な技術的決断である。

バッテリー容量というアキレス腱

Fold7が直面する最大の課題はバッテリー容量だろう。総容量は4,400mAhと前世代から据え置かれた。これは、エネルギー密度で700Wh/L前半という値であり、まもなく900Wh/Lを突破するとされる中国の競合メーカーとは比較にならない。

高性能SoCの電力効率の高さから、実際のバッテリー駆動時間は「セルラー接続で画面オンタイムが6時間近く」と健闘しているものの、物理的な容量の限界は明らかだ。Samsungが自社のベトナム工場と中国のSunwodaという異なるサプライヤーからバッテリーを調達している点も興味深い。これは、コストや供給安定性を考慮した戦略であろうが、根本的なエネルギー密度の課題を解決するには至っていない。

AD

技術的達成の結晶、しかし市場への課題も

Samsung Galaxy Z Fold7の分解から見えてきたのは、薄さという絶対的な目標のために、材料科学から内部レイアウト、部品設計に至るまで、あらゆる要素を再構築したエンジニアリングの結晶である。0.2mm未満というCNC加工限界を突破した筐体、0.5mmの単層PCB、そしてカーボンファイバーを多用したヒンジは、Samsungの技術力の高さを証明している。

しかし、その達成は無償ではない。バッテリー容量の据え置き、水平ペリスコープレンズの不採用といったトレードオフは、特に競争の激しい市場において弱点となりうる。約27万円という価格設定と、ソフトウェアのローカライズにおける課題も考慮すると、この技術的に優れたデバイスが市場で絶対的な支持を得るには、まだいくつかのハードルが残されていると言わざるを得ない。Fold7は、折りたたみスマートフォンの未来を示すマイルストーンであるが、同時にSamsungが次世代機で解決すべき課題をも明確に提示している。
