University of Nebraska–Lincolnなどの研究チームは、半導体で広く使われる酸化ハフニウム系材料に、結晶そのものに由来する反強誘電性が存在することを実験で示した。圧縮ひずみを加えた10% La添加ハフニアの単結晶薄膜では、隣り合う電気双極子が逆向きに並ぶ秩序が、1ユニットセルに相当する0.6nmの厚さまで維持された。
研究成果は2026年9月24日、Scienceに掲載された。著者らが求めた850±50℃という転移温度も非常に高いが、これは完成した蓄電デバイスが850℃で動作したという意味ではない。
今回の重要な点は、ハフニア系材料が「本当に反強誘電体なのか」という長年の議論に対し、結晶構造と電気応答の両面から強い証拠を示したことにある。
La添加ハフニアで「本来の反強誘電性」を確認
反強誘電体では、原子のわずかな変位によって生じる電気双極子が、隣り合う領域で互いに逆向きに並ぶ。そのため外から見た分極はほぼ打ち消し合うが、十分に強い電界を加えると双極子が同じ方向へそろい、大きな分極が生じる。電界を取り除けば、再び分極の小さい状態へ戻る。
この変化を利用すれば、電気エネルギーを一時的に蓄えて素早く放出できるため、高密度コンデンサや固体冷却、メモリなどへの応用が期待されている。
ただし、ハフニアで特徴的な二重ヒステリシスが観測されても、それだけでは反強誘電性の決定的な証拠とはならなかった。
多結晶薄膜では複数の結晶相や欠陥が混在しやすく、欠陥によって分極が動きにくくなる現象や、電界を繰り返し加えることで分極が増える「ウェイクアップ」、正方晶相から強誘電性の斜方晶相への相転移などでも、似た形のヒステリシスが現れる可能性があるためだ。
著者らが公開している論文原稿で研究対象となったのは、Hf0.9La0.1O2（LHO）を(111)配向イットリア安定化ジルコニア（YSZ）基板上に成長させた単結晶薄膜だ。
したがって、今回の結果を無添加のHfO2全般にそのまま当てはめることはできない。
イオン半径の大きいLaを10%添加するとLHOの格子は広がる。一方、YSZ基板によって薄膜は面内方向から強く圧縮される。このエピタキシャル圧縮ひずみによって、隣り合う双極子が逆向きに並ぶ反極性の斜方晶相が安定すると研究チームは説明している。
二重ヒステリシスだけでなく、原子配列まで確認
研究チームは複数の測定手法を組み合わせ、反極性斜方晶相の存在を確かめた。
まずX線回折によって斜方晶に特有の格子変形を捉え、少なくとも30nmまで単斜晶相を含まない薄膜を作製した。
ただし、X線では比較的軽い酸素原子の位置を詳しく捉えにくい。そこで30nm厚の膜を中性子回折で調べ、結晶のb軸方向に単位胞が2倍の周期を持つことを示す半整数ピークを確認した。
これは、隣り合う極性層で酸素原子の変位方向が反転する構造と一致する。
さらに、環状明視野走査透過電子顕微鏡を使って酸素原子の配列を直接観察した。

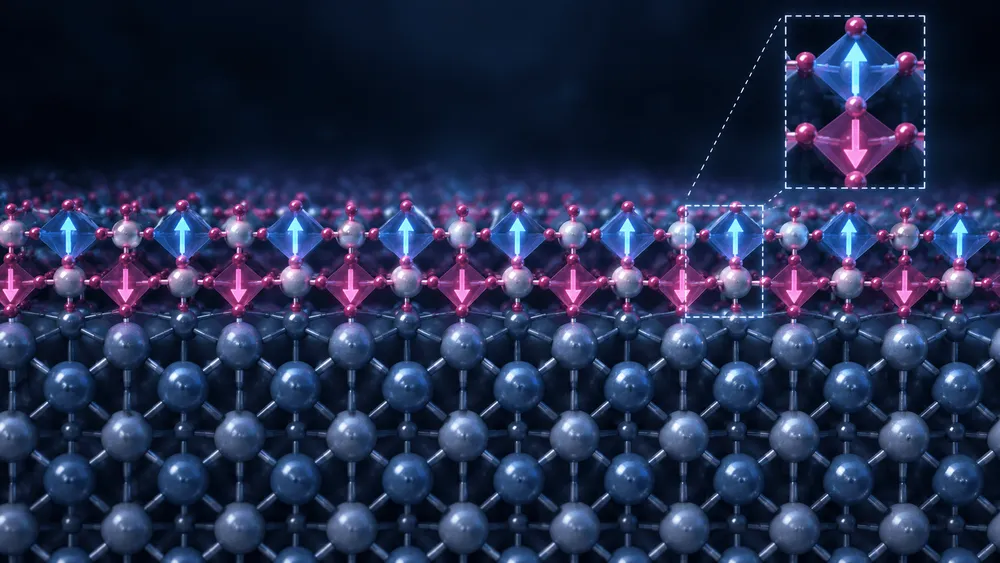

画像では、極性を持つストライプが非極性層を挟んで並び、隣接するストライプでは酸素の変位が主に逆方向を向いていた。一部には同じ方向を向いた層もあり、研究チームは反極性ドメイン同士が接する反位相境界だと解釈している。
平均的な結晶構造だけでなく、原子スケールでも双極子が交互に反転する構造を確認したことになる。
電気的な応答は、別に作製した2.2nm厚の膜で測定した。
表面にPt製の櫛形電極を形成し、3.5µmの電極間隔に双極三角波を加えると、反極性状態と分極状態の間を行き来する特徴的な二重ヒステリシスが現れた。
20Hzで5,000サイクルを繰り返しても、ヒステリシスループには目立った変化が見られなかった。
もし欠陥による分極のピン止めが主な原因であれば、電界を繰り返すことで強誘電体に近いヒステリシスへ変化する可能性がある。今回の結果は、そのような挙動とは異なっていた。
ただし、分極の絶対値については慎重に見る必要がある。
研究チームは櫛形電極の電極指の数や長さ、膜厚から有効面積を半定量的に見積もっている。
また、周波数を上げると残留分極が増えたことについては、反極性相から分極相へ移った後、高いエネルギー障壁によってすぐには元の状態へ戻れない準安定状態が生じるためだと説明している。
これは実験結果とDFT計算を組み合わせた解釈であり、原子構造の直接観察だけから決まった機構ではない。
0.6nmまで薄くしても、反極性秩序は消えなかった
一般に、反強誘電体の秩序は薄膜化するほど弱まり、ある厚さ以下では消失すると考えられている。
ところが、LHO/YSZ薄膜では逆の傾向が現れた。
研究チームは反射高速電子線回折を使い、斜方晶でのみ現れる回折ピークと、斜方晶・正方晶の両方で現れるピークの強度比を、反極性秩序の指標として調べた。
この比率は膜厚を10nmから薄くするほど大きくなり、0.6nmと0.5nmの間で急激に変化した。
0.6nmはおよそ1ユニットセルに相当する一方、0.5nmはそれを下回る厚さだ。つまり、反極性秩序が1ユニットセルという極限的な薄さまで維持されたことになる。
基板との界面でも、反極性秩序を大きく乱す構造は見られなかった。
走査透過電子顕微鏡による観察では、LHOの格子ひずみが界面から最初の1ユニットセル以内でほぼ最終的な値に達し、YSZ側の上部2原子層にもひずみが及んでいた。
さらに、5原子層のHfO2をZrO2基板上に配置したDFTモデルでも、界面付近までバルクの斜方晶に近い格子変形が維持された。
つまり、今回の系では基板との界面が反極性秩序を壊すのではなく、圧縮ひずみを通じて斜方晶相の安定化に寄与したと考えられる。
他の組成と比べると、La添加の効果も見えてくる。
同じYSZ(111)基板上でも、無添加HfO2やHf0.5Zr0.5O2では、膜厚が1〜2nm程度になると斜方晶秩序が急激に弱くなった。
一方、Laを添加したLHOは格子定数が大きいため、YSZ基板からより強い圧縮ひずみを受ける。
著者らは、薄膜になるほどこのひずみの影響が強まり、反極性斜方晶相がエネルギー的に安定すると説明している。
したがって、0.6nmという結果は、10% Laを添加した単結晶LHOをYSZ(111)基板上に成長させたという条件と切り離して考えることはできない。
「850℃」と「0.6nm」が意味すること
850±50℃という数字は、薄膜デバイスをその温度で5,000回動作させたという意味ではない。
研究チームは、温度を変えながら回折ピークの強度比を測定し、反極性の斜方晶秩序が失われて高温の正方晶相へ移る転移温度を求めた。
約10nm厚の膜ではこの温度は約600℃だったが、0.6nm級まで薄くすると850±50℃まで上昇した。
通常は薄膜化すると秩序が失われる温度も低下しやすいが、今回のLHOでは逆に上昇した。この点が850℃という数字の重要な意味である。
著者公開のarXiv v2では、850±50℃は0.6nm級LHO薄膜における斜方晶秩序の転移温度として求められている。
一方、電気的なサイクル安定性について確認されたのは、2.2nm厚の膜を20Hzで5,000サイクル測定した範囲だ。
同論文と大学の発表では、エネルギー密度、充放電効率、出力密度、850℃でのデバイス動作、量産可能なコンデンサなどは報告されていない。
反強誘電相が存在することと、実際のデバイスとしてどれだけ電気エネルギーを蓄えられるかは別の評価項目である。
0.6nmという数字についても同様だ。
論文本文では、この厚さまで反極性の構造秩序が維持されることを回折で示し、補足資料では二重ヒステリシスも確認したとしている。
ただし、2.2nm膜で得られた5,000サイクルの結果を、そのまま0.6nm膜の耐久性として扱うことはできない。
また、5,000サイクルという試験は、観測されたヒステリシスが欠陥由来ではないことを検証するうえでは意味があるが、実用製品の寿命を裏付ける回数ではない。
蓄電・冷却・メモリへの応用はこれから
今回の成果の重要性は、蓄電性能の記録を更新したことではなく、ハフニア系材料で反強誘電性を設計できる可能性を明確に示したことにある。
反極性斜方晶相が結晶そのものに由来する安定状態として存在し、電界によって分極相へ切り替えられるのであれば、欠陥に偶然依存するのではなく、組成やひずみ、界面構造を制御して反強誘電性を設計する研究へ進める。
また、多くの代表的な反強誘電体とは異なり、ハフニア系材料は鉛を含まない。酸化ハフニウムはすでに半導体製造工程で広く利用されており、極薄膜でも機能する可能性は、小型コンデンサやメモリ素子への応用を考えるうえで魅力がある。
ただし、「CMOS互換」という言葉を、今回作製した薄膜をそのまま現在の量産半導体ラインへ導入できるという意味に受け取るべきではない。
今回の実験では、パルスレーザー堆積によってLHO単結晶薄膜をYSZ単結晶基板上に成長させている。
量産工程で一般的な多結晶薄膜や、異なる電極・基板を使っても同じ反極性相を安定して形成できるのか。広い面積で膜厚や特性を均一に再現できるのか。これらは今後の課題だ。
実用性を評価するには、同じ試料について絶縁破壊電界まで含めたエネルギー密度とエネルギー回収効率を測定し、長期間の電界サイクルや熱サイクルにも耐えられるかを調べる必要がある。
固体冷却への応用なら、電界を変化させたときにどの程度の温度変化が得られるかを測らなければならない。メモリとして使うのであれば、読み書き速度やデータ保持時間の評価も必要になる。
こうした性能が量産に近い構造でも再現できれば、ハフニアは単なるゲート絶縁材料にとどまらず、電気エネルギーの蓄積、熱制御、情報記憶といった機能を担う材料へ用途を広げる可能性がある。
