かつて「シリコンバレー」の名の通り、半導体業界の絶対王者として君臨したIntel。しかし、近年の時価総額の急落と技術的な遅れは、同社を創業以来の危機的状況へと追い込んだ。だが現在、アリゾナ州チャンドラーの広大な砂漠地帯にそびえ立つ最新鋭工場「Fab 52」は、この流れを変えるかもしれない。まさにこれは、巨人Intelが再び立ち上がるか、あるいは解体への道を歩むかを決定づける「最後の砦」なのだ。
本稿では、CNBCの現地取材に基づき、Intelが社運を賭けたプロセスノード「18A」が直面する歩留まり（Yield）の現実、そして経営層の交代劇が示唆する戦略的転換について見ていきたい。
砂上の楼閣か、復活の狼煙か：Fab 52と「18A」の現在地

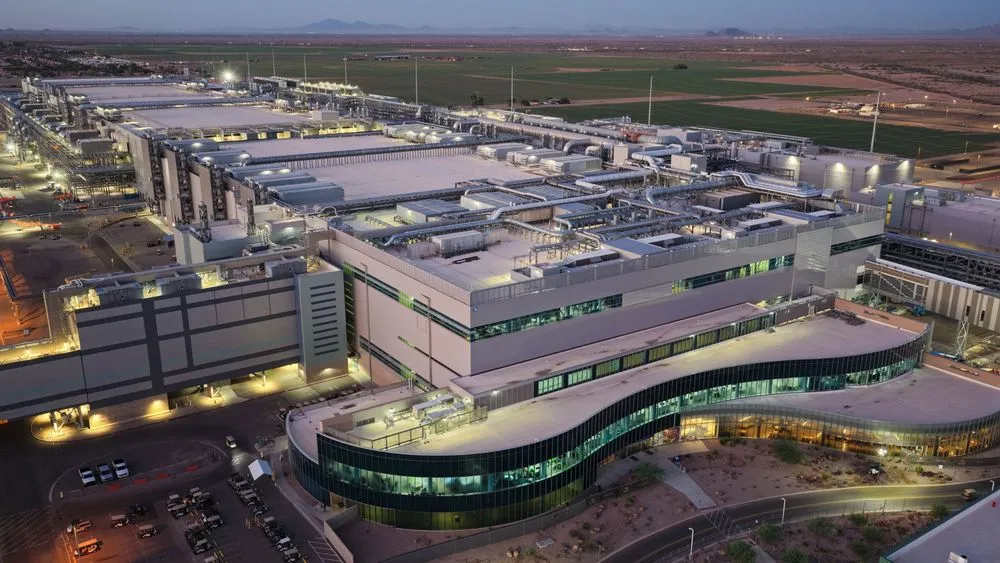

2025年12月現在、アリゾナ州チャンドラーのIntelキャンパスは、異様な熱気に包まれている。ここには5つの半導体工場（Fab）が集結しており、その中でも最新の「Fab 52」は、Intelの命運を握る最先端プロセス「18A（1.8nm相当）」の量産拠点として稼働を開始している。
圧倒的な生産能力とEUVへの巨額投資
CNBCの現地レポートによると、Fab 52はすでに高ボリューム生産（High-volume production）のフェーズに入っているとのことだ。特筆すべきは、その潜在的な生産能力と設備投資の規模だ。
- 生産能力（Capacity）： Fab 52は週あたり1万枚（月間約4万枚）のウェハー投入能力を持つ設計となっている。これは、TSMCがアリゾナに建設中のFab 21（第1期および第2期）の合計能力に匹敵、あるいは凌駕する規模であり、米国本土における最先端ロジック半導体の製造拠点としては最大級となる。
- 最先端装置の導入：Intelが CNBCに語ったところによれば、Fab 52内に少なくとも15台のEUV（極端紫外線）露光装置が導入される計画であるという。これには、ASMLの最新鋭機「Twinscan NXE:3800E」も含まれる。NXE:3800Eは、次世代のHigh-NA EUVからウェハーハンドリング技術等を流用しており、時間当たり220枚という高い処理能力を誇る。
TSMCのアリゾナ工場が4nmプロセス（N4）や5nmプロセス（N5）に留まる中、Intelは一足飛びに1.8nmクラスの微細化技術を米国本土で展開していることになる。これは、地政学的なリスク分散を求める米国政府にとって極めて重要な意味を持つ。
「18A」歩留まり問題の実相：欠陥密度との戦い
しかし、設備が最新鋭であることと、良品が安定して生産できることは同義ではない。業界関係者が最も懸念しているのは、18Aの「歩留まり（Yield）」だ。
以前の報道では、18Aウェハーの一部には欠陥が見られ、ウェハーあたりの良品チップ数が目標を下回るケースが発生しているとも報じられた。Intelファウンドリー部門を率いるNaga Chandrasekaran氏は「月次で歩留まりと欠陥密度の改善が進んでおり、目標を達成している」と述べているが、初期段階の産みの苦しみが続いていることは否めない。
ただし、これを過度に悲観視すべきではないという見方もある。元Intel取締役でありハーバード・ビジネス・スクールのDavid Yoffie教授は、「最先端ノードにおける歩留まりの問題は常に発生するものであり、珍しいことではない」と指摘する。実際、NVIDIAのBlackwell GPUもTSMCでの初期製造段階で歩留まりの問題に直面したが、迅速に修正された前例がある。重要なのは、Intelがこの「初期の壁」をどれだけのスピードで乗り越え、2027年初頭とされる「世界クラスの歩留まり」達成時期を前倒しできるかにある。
構造的ジレンマ：なぜ顧客はIntelを警戒するのか
技術的な課題以上にIntelを苦しめているのが、ビジネスモデルに内在する構造的な矛盾である。Fab 52で現在製造されている18A製品の主力は、Intel自身の次期PC向けプロセッサ「Panther Lake（Core Ultra series 3）」やデータセンター向け「Xeon 6+」であり、外部の大口顧客による大量発注ではない。
「競合他社にレシピを渡す」というリスク
ファウンドリービジネスの要諦は「信頼」である。しかし、Intelはファウンドリー（受託製造）企業であると同時に、CPUやGPUを設計・販売するIDM（垂直統合型デバイスメーカー）でもある。これが、潜在的な大口顧客であるNVIDIA、AMD、Qualcomm、Broadcomらにとっての高い障壁となっている。
「もし私がNVIDIAやAMDの立場なら、自社の『秘伝のタレ（Secret Sauce）』である設計情報を、競合相手であるIntelの製造部門に渡したいと思うだろうか？」とYoffie教授は問いかける。
TSMCが成功した最大の理由は、彼らが「顧客と競合しない」純粋なファウンドリー（Pure Play Foundry）に徹したことにある。Intelがいくら「ファウンドリー部門と設計部門の間には情報遮断壁がある」と主張しても、顧客の心理的な不信感を拭うことは容易ではない。
実際、MicrosoftやAmazonとは提携を結んでいるものの、その規模はYoffieなどがTSMCに発注するボリュームと比較すれば限定的だ。業界アナリストのDaniel Newman氏が指摘するように、多くの企業はTSMCのエコシステムに巨額の投資をしており、リスクを冒してまでIntelへ切り替える動機は現状では希薄である。
経営戦略の転換：Gelsingerの理想主義からTanの現実主義へ
この危機的状況下で、Intelの経営体制にも大きな変化が生じている。2021年にCEOに復帰し、「4年間で5つのノードを実現する（5N4Y）」という野心的な計画を掲げたPat Gelsinger氏は、2024年末に退任。代わってLip-Bu Tan氏（Cadence Design Systems元CEO）が経営の舵取りを握った。
「白紙小切手（Blank Check）はもうない」
Tan氏のメッセージは明確だ。「需要のない投資は行わない」。Gelsinger時代に見られた「作れば客は来る」というサプライサイド主導の楽観論は影を潜め、徹底したコスト管理とROI（投資対効果）の追求へとシフトしている。
- オハイオ工場の延期： 巨大なオハイオ工場の稼働開始は2030年以降へと先送りされた。
- 海外投資の凍結： ドイツやポーランドでのプロジェクトも停止・縮小されている。
- 人員削減： 全従業員の15%に及ぶ大規模なリストラが断行された。
Micron出身のChandrasekaran氏をファウンドリー責任者に据えた人事も、この「実行力」重視の現れである。彼はIntel内部に「外部顧客ファースト」の文化を根付かせようと必死の改革を進めている。
Yoffie教授の提言：ファウンドリー分離は不可避か
ここで浮上するのが、Yoffie教授が示唆する「ファウンドリー事業の完全分離（Spin-off）」というシナリオだ。
分離がもたらすメリット
- 利益相反の解消： 別会社となれば、AMDやNvidiaも「競合他社」ではなく「サプライヤー」としてIntelファウンドリーを利用しやすくなる。
- 米国製造の復権： 独立した米国籍の強力なファウンドリー企業が誕生することは、TSMCへの依存度を下げたい米国政府の意向とも合致する。
- 資本の効率化： 製造部門が独自のバランスシートを持つことで、より透明性の高い経営判断が可能になる。
SoftBankやNVIDIAからの数十億ドル規模の出資、そして米国政府によるCHIPS法に基づく約89億ドルの直接投資（および10%の株式取得）は、Intelを「潰せない企業」として支えるライフラインとなっている。しかし、これらの資金注入も、構造的な問題が解決されなければ延命措置に過ぎない。
Yoffie教授は「両者を分離すれば、Intel（設計）とファウンドリー（製造）の双方に成功のチャンスが生まれる」と分析する。これは単なる机上の空論ではなく、GlobalFoundriesがAMDから分離独立した歴史が示すように、半導体業界における生存戦略の有力な選択肢である。
2026年、Intelは「製造業」として生き残れるか

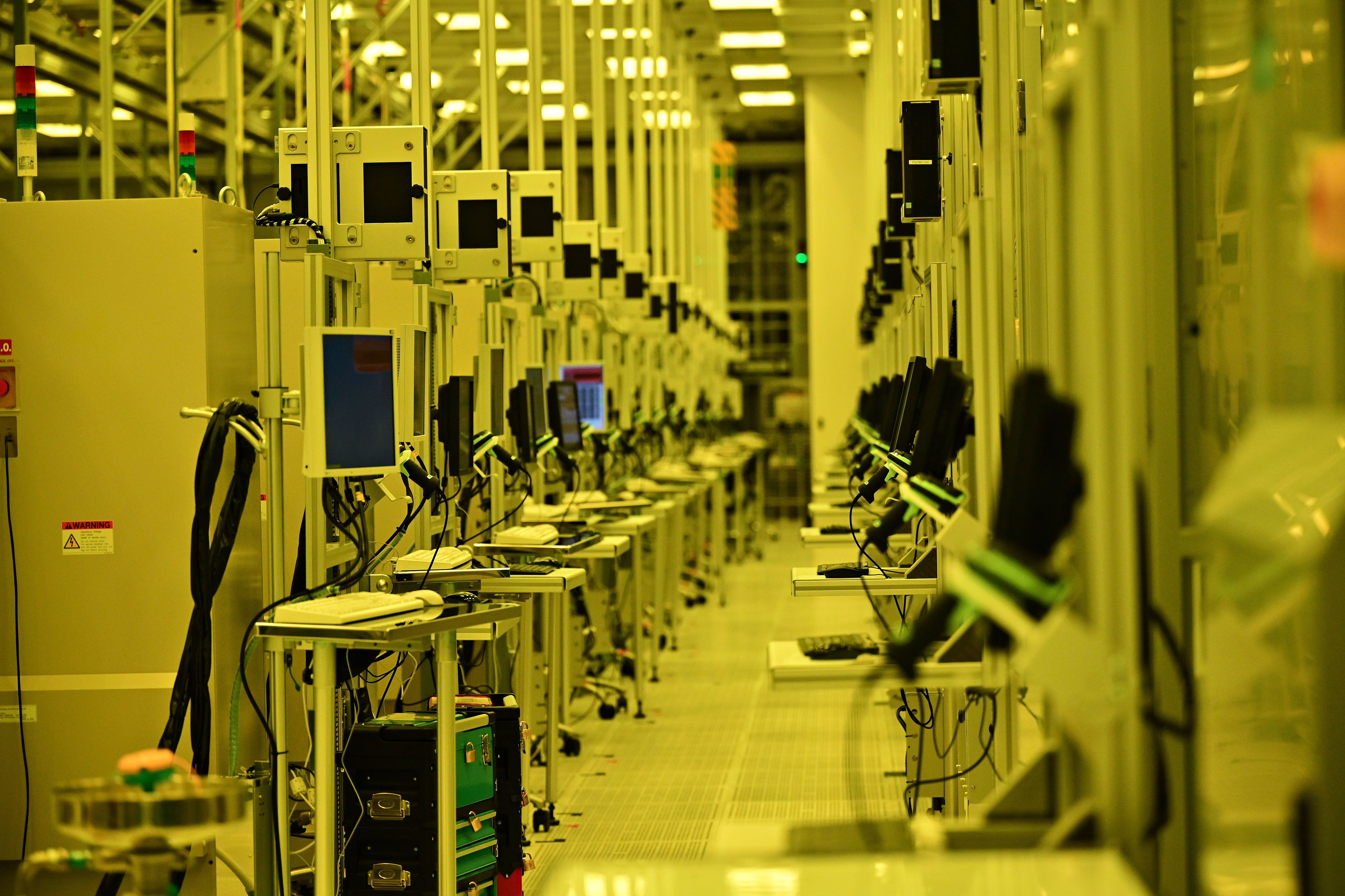

Fab 52の巨大なクリーンルームの中で、EUVリソグラフィ装置が18Aウェハーに回路を焼き付けるその瞬間、Intelの未来もまた刻まれている。
技術的には、18Aのトランジスタ密度や電力効率（RibbonFETによる15%以上の向上）は、TSMCの2nmプロセスと競合しうる水準にある。しかし、技術的な優位性だけでは勝てないのが現在の半導体ビジネスだ。「製造の確実性（歩留まりと納期）」と「中立性（信頼）」こそが、顧客獲得の鍵を握る。
2026年1月に登場する「Panther Lake」が市場で成功し、18Aの実力を証明できるか。そして、Lip-Bu Tan体制下で進む構造改革が、ファウンドリー事業の独立を含む抜本的な再編へとつながるか。
世界の最先端チップの92%が台湾で製造されているという地政学的リスクの中で、Intelの再生は一企業の再建を超え、世界のテクノロジー産業の安全保障に関わる重大事である。アリゾナの砂漠で進行中のこの巨大な実験が失敗に終われば、その代償は計り知れない。我々は今、半導体の歴史が大きく分岐する瞬間に立ち会っているのである。
