半導体大手のIntelが、次世代プロセス「18A」で製造される初のプロセッサ群を発表した。だが今回は単なる新製品の投入に留まらない。長らく競合であるTSMCの後塵を拝してきたIntelが、その技術的優位性を取り戻し、業界の盟主へと返り咲くための、極めて戦略的な一手だかrだ。新CEOであるLip-Bu Tan氏のリーダーシップの下、米国アリゾナ州の最新鋭工場から送り出されるこの技術は、記録的な製造品質の達成という発表と相まって、その野心が単なる願望ではないことを強く市場に印象付けた。果たしてIntelは本当に復活できるのだろうか。
復活の狼煙か:Intelが放つ次世代プロセッサ群

Intelが2025年10月9日に発表したのは、同社の未来を担う2つの重要なプロセッサである。
一つは、PC向けとなる「Panther Lake」だ。これはIntel Core Ultraプロセッサファミリーの次世代製品と位置づけられており、Intelの最先端製造技術である18Aプロセスを用いて製造される最初のチップとなる。 このプロセッサは年内にも出荷が開始される予定であり、Intelの技術力がコンシューマー市場で再び輝きを放つかどうかの試金石となる。
もう一つは、データセンターやサーバー市場をターゲットとした「Clearwater Forest」だ。 Xeon 6+というコードネームでも知られるこのサーバープロセッサもまた、18Aプロセスを基盤としており、2026年前半のローンチが見込まれている。 AIやハイパフォーマンスコンピューティング(HPC)の需要が爆発的に増加する現代において、この分野での成功はIntelの収益性を左右する極めて重要な要素である。
これらの新製品はすべて、アリゾナ州チャンドラーに位置するIntelの最新鋭工場「Fab 52」で生産される。 2025年に稼働を開始したこの工場は、Intelの製造能力復活と「Made in USA」を象徴する存在と言えるだろう。
Intelの未来を賭けた技術的ブレークスルー「18A」の核心

今回の発表で最も注目すべきは、製品そのもの以上に、その基盤となる「Intel 18A」プロセスである。プロセスノードの数字は、半導体の性能を左右するトランジスタの微細化レベルを示す指標であり、長年Intelはこの分野で停滞を余儀なくされてきた。18Aは、Intelが再び業界の最先端に立つために投入する、2つの革新的な技術を搭載している。
新時代のトランジスタ「RibbonFET」
18Aで採用される「RibbonFET」は、Gate-All-Around(GAA)構造としても知られる次世代トランジスタ技術である。 これまでのFinFET技術では、立体的なフィン(ひれ)状の構造をゲートが2〜3方向から囲むことで電流を制御していた。これに対しRibbonFETでは、ナノシートと呼ばれる薄いリボン状のチャネルをゲートが全方向(4方向)から完全に囲い込む。
この構造変化がもたらすメリットは大きい。ゲートがチャネルをより強力に制御できるようになるため、リーク電流(意図せず漏れ出す電流)を大幅に抑制できる。これにより、トランジスタのスイッチング速度を向上させたり、同じ性能をより低い電圧で実現したりすることが可能になる。つまり、より高性能で、より電力効率の高いチップを設計できるのである。これは、モバイルデバイスからデータセンターまで、あらゆる分野で求められる根源的な性能向上に直結する。
電力供給の革命「PowerVia」
もう一つの核心技術が、裏面電力供給を実現する「PowerVia」である。 従来のチップ設計では、信号を伝達する微細な配線と、電力を供給する配線が、同じ層に複雑に絡み合いながら配置されていた。チップの表面が信号と電力の配線で混雑する高速道路だとすれば、その複雑さは信号の遅延や電力供給のロス、さらにはノイズの発生といった問題を引き起こしていた。
PowerViaは、この問題を根本的に解決するアプローチだ。電力供給専用のネットワークをチップの裏面に構築し、信号配線と完全に分離するのである。 これはいわば、高速道路の地下に巨大な電力供給専用のインフラを敷設するようなものだ。
この分離により、信号線はより最適化された経路で配線でき、電力はより効率的かつ安定的にトランジスタに供給される。Intelによれば、PowerViaはIntel 3プロセスと比較して15%以上の性能/ワット向上、あるいは同じ性能を維持したまま25%の消費電力削減を実現できるという。 さらに、配線層の簡素化による材料コストの削減効果もあるとIntelは説明している。
「歩留まり10%」の悪夢を払拭する『記録的な低欠陥密度』の衝撃
最先端の技術も、それを安定して大量生産できなければ意味がない。半導体製造において、その鍵を握るのが「歩留まり」、すなわちウェハーから取れる良品の割合である。過去、Intelの18Aプロセスに関しては、一部で歩留まりが10%程度に低迷しているとのネガティブな報道も存在した。

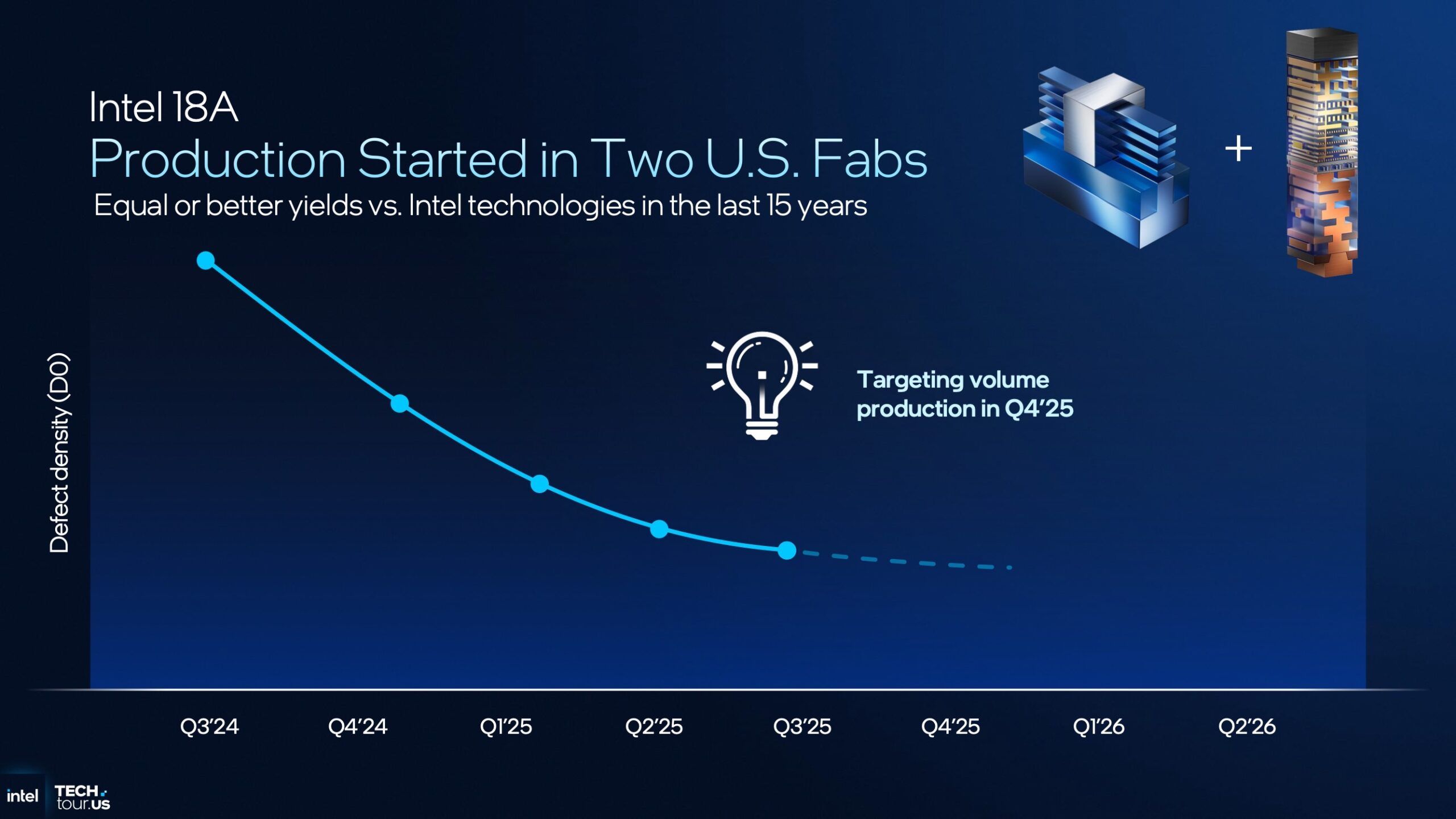

しかし、今回のIntel Tech Tourで同社が明らかにした事実は、その懸念を払拭するに十分なインパクトを持つものだった。Intelは、18Aプロセスの「欠陥密度(Defect Density)」が記録的な低水準に達したと発表したのだ。
欠陥密度とは、ウェハー上の単位面積あたりに存在する、チップの動作を妨げる可能性のある欠陥の数を指す。 真っ白な画布に描く精密画を想像してほしい。画布にインクの染みが一つでもあれば、その部分の絵は台無しになる。半導体製造における欠陥も同様で、その数が少なければ少ないほど、より大きく、より複雑な「絵」(チップ)を失敗なく描けるようになる。
欠陥密度が低いということは、歩留まり率が高いことを直接的に示唆する。 特に、Clearwater Forestのような大規模なサーバー向けプロセッサを製造する上で、これは極めて重要な意味を持つ。Intelが2025年第4四半期からの量産開始に向けて順調であると宣言した背景には、この製造品質の劇的な改善があることは間違いない。 この発表は、18Aが実験室レベルの技術ではなく、すでに商業的な大量生産が可能なレベルに成熟していることを示す力強い証拠と言えるだろう。
Intelは具体的な数字を明言していないが、以前のプロセスノードと比較して同等かそれ以上の歩留まりを達成しているとしている。
製造拠点アリゾナ:地政学的リスクと「Made in USA」の戦略的価値
Intelが18Aの主要な生産拠点としてアリゾナ州を選んだことにも、深い戦略的意図が見て取れる。同社のプレスリリースは、18Aが「米国内で生産される最も先進的なチップ製造プロセス」であることを強調している。
これは、近年の半導体サプライチェーンにおける地政学的リスクの高まりと無関係ではない。米政府は、CHIPS法などを通じて国内での半導体生産を強力に後押ししており、Intelはその中心的な担い手だ。2025年8月には米政府がIntelの株式10%を取得するという異例の措置も取られており、両者の緊密な連携を物語っている。
興味深いことに、IntelのライバルであるTSMCもまた、アリゾナ州のフェニックス北部に巨大な工場を建設中である。 かつて農地が広がっていたアリゾナの砂漠地帯は、今や世界の半導体製造をリードする一大ハブへと変貌を遂げつつある。 この地域が選ばれる理由として、地震やハリケーンといった自然災害のリスクが低いこと、そして長年にわたる水資源管理の歴史があることが挙げられる。 Intelの今回の発表は、単なる一企業の成功に留まらず、半導体製造の重心をアジアから米国へと引き戻そうとする国家的な戦略の一環としても位置づけられる。
Intelは真にTSMCを凌駕できるか?
今回の発表は、2025年3月にCEOに就任したLip-Bu Tan氏が進める改革が、着実に成果を上げていることを示すものだ。 しかし、Intelが完全に復活を遂げ、TSMCやSamsungといった競合を凌駕するリーダーの座に返り咲くまでの道のりは、まだ平坦ではない。
18Aの技術的優位性は確かに大きい。RibbonFETとPowerViaの組み合わせは、少なくともスペック上ではTSMCの次世代プロセス「N2」と互角以上に渡り合える可能性を秘めている。特にPowerViaは、Intelが他社に先駆けて導入する技術であり、大きな差別化要因となりうる。
しかし、本当の勝負はこれからだ。成功の鍵は3つある。
- 製品の競争力: 18Aで製造されるPanther LakeやClearwater Forestが、実際の市場で競合製品を圧倒する性能と電力効率を発揮できるか。
- 実行力と安定供給: 「記録的な低欠陥密度」を維持し、計画通りに大量生産を立ち上げ、顧客の需要に安定して応え続けられるか。
- ファウンドリ事業の成功: Intel自身の製品だけでなく、外部の企業からチップ製造を受託するIntel Foundry Services(IFS)が、18Aプロセスを武器にどれだけ多くの顧客を獲得できるか。
特に3点目は、Intelの長期的な成功を占う上で極めて重要である。NVIDIAやAppleといった巨大IT企業を顧客に持つTSMCのエコシステムは盤石であり、Intelがそこに割って入るのは容易ではない。
今回の発表は、Intelが長年の技術的停滞を打ち破り、再び業界の頂点を目指すための力強い第一歩であることは間違いない。18Aという強力な武器を手にした半導体巨人が、これから繰り広げるであろう反撃の物語は、まだ始まったばかりである。
