2026年5月12日、IonQはコロラド州ボルダーに新たな量子コンピューティングR&D拠点を正式に開設した。リボンカット式典にはNiccolo de Masi会長兼CEO、量子コンピューティング担当プレジデントのChris Ballance、コロラド州知事Jared Polis、ボルダー市長Aaron Brockettが出席し、多くの地域ディープテック企業の関係者が集まった。CU Boulder（コロラド大学ボルダー校）のChancellor Justin Schwartz、英国政府ロサンゼルス領事館デンバー出張所のErin Kuhn領事、量子技術の商業化を推進する非営利団体Elevate QuantumのCEOであるJessi Olsenらも出席しており、地域の量子エコシステム全体の成熟を象徴する出来事と、参加者たちが広く受け止めていることは、集まった顔ぶれが物語っている。
「量子は今だ（Quantum is Now）」——式典でde Masiが発したこの言葉には、広報的な文脈を超えた意味合いがある。2015年に創業し、2021年10月にNYSE上場を果たしたIonQは、2019年以来5世代にわたる量子コンピュータを開発してきた。最新第5世代機「IonQ Tempo」は100量子ビットの処理能力を持ち、Amazon Web Services（AWS)、AstraZeneca、NVIDIAをはじめとするパートナー企業に対してすでに20倍の性能向上を提供したと同社は主張している。ボルダーのラボは、このロードマップをさらに加速するための物理的な基盤である。
なぜボルダーなのか？CHIPS Zone制度と深層技術人材の集積
新ラボの所在地は1685 38th Streetに位置するBoulder 38キャンパス。Breakthrough Propertiesが開発した9.3エーカー（約3.8ヘクタール）のクラスA研究・イノベーションキャンパスで、2フロアにわたり22,000平方フィート（約2,040平方メートル）の実験スペースが整備される。
ボルダーが選ばれた背景には、コロラド州固有の制度的優位性がある。ボルダー市内のガンバレル、イーストボルダー、セントラルボルダーの3地区は「CHIPSゾーン」に指定されており、地元の半導体メーカーや製造関連企業は連邦および州の税制優遇を受けられる。このCHIPSゾーン制度は、2022年に成立した連邦CHIPS法（Creating Helpful Incentives to Produce Semiconductors and Science Act）を根拠とし、国内の半導体生産を強化し、サプライチェーンのレジリエンスを高めることを目的としている。IonQが半導体製造プロセスを量子コンピュータ開発の中核に置く以上、この制度的環境は立地選定において決定的な要因となった。
Polis知事が式典で「コロラドは量子ハブであり、成長を続けている」と述べたように、同州はすでにIonQのSpace Missions部門（ルイビル拠点）とOptical Communications部門（ブルームフィールド拠点）が展開しており、今回のボルダー開設によってコロラド内に量子コンピューティング、宇宙ミッション、光通信という3つの戦略事業が地理的に集結することになる。
「脱レーザー」が生む量産性：電子制御式イオントラップの技術的意義
今回の開設における最も重要な技術的論点は、IonQが量子ビット（キュービット）の操作に「レーザーではなく電子回路」を使用している点である。Chris Ballanceが式典で強調したこのアプローチは、量子コンピューティングの産業化において構造的な変革をもたらす可能性がある。
従来の捕捉イオン型量子コンピュータは、個々のイオンを操作するために精密なレーザー系を必要としていた。レーザー系は光学部品のアラインメント管理が煩雑で、振動や温度変化に弱く、システムの拡張に伴いコスト・複雑性が指数的に増大する。この制約が、捕捉イオン量子コンピュータが「性能は高いが量産が難しい」という評価につながっていた。

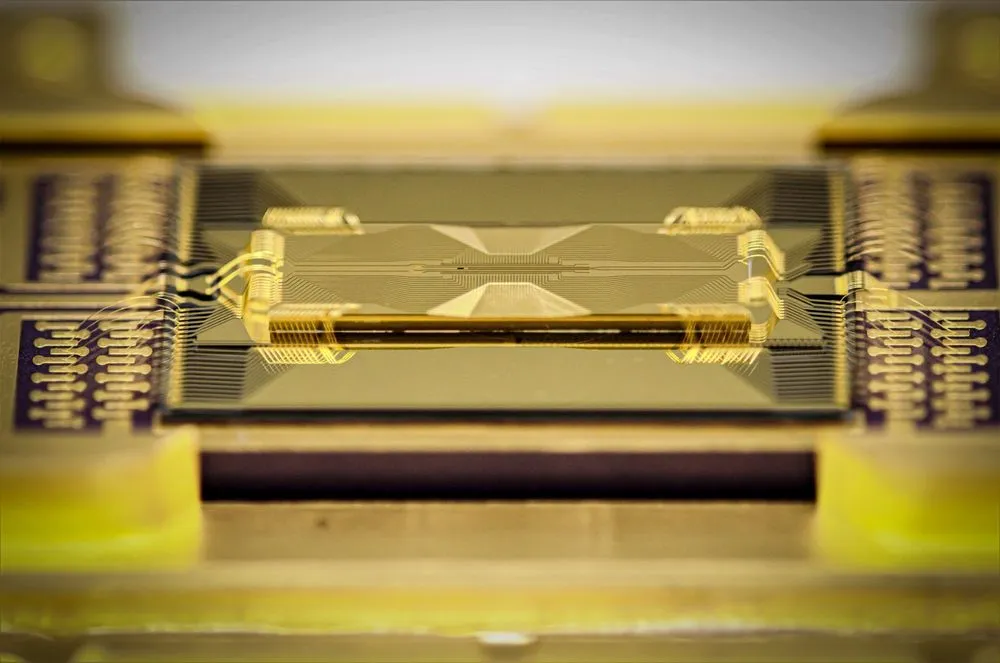

IonQが採用する電子制御方式は、標準的なCMOSプロセスで製造された半導体チップ上でイオン制御を行う。これは既存の半導体ファブのインフラ、設計ツール、テスト手法をそのまま流用できることを意味する。量子チップの設計・製造・検査を半導体サプライチェーンの枠組みに乗せることで、コストと複雑性を従来比で大幅に削減できると同社は主張している。2025年に99.99%の2量子ビットゲート忠実度（世界記録）を達成したという事実は、この電子制御アプローチが性能面でも後退していないことを示している。
ボルダーのラボの具体的な役割は、この半導体イオントラップチップの設計、試験、反復改良である。VPサイエンスのDavid Allcockが指揮するこのチームは、2026年後半に同ラボへの初の量子コンピュータ完全設置を予定している。ここに設置されるシステムは、次世代チップの実証環境として本格稼働する計画である。
256量子ビットから100万量子ビットへ——ロードマップが描く製造スケールの軌跡
IonQのテクノロジーロードマップは野心的な数値を並べている。現行の第5世代「IonQ Tempo」が100量子ビットで提供されている一方、2026年中に256量子ビットシステムの投入が計画されており、さらに2027〜2030年の間には1万〜200万量子ビット規模への到達が目標として設定されている。
この数字の規模感を理解するには、現在の量子コンピュータが何ができて何ができないかを踏まえる必要がある。100〜256量子ビットのシステムは、特定のシミュレーション問題や最適化問題でクラシックコンピュータを超える性能を示し始めるが、「フォールト・トレラント（誤り耐性）量子計算」には数千〜数万の論理量子ビットが必要とされる。ボルダーラボが担う半導体チップの反復開発は、この誤り訂正機構を組み込んだ大規模システムへのステップを直接加速するものである。
市場規模の観点では、McKinsey、Quantum Insider、Qurecaの調査を踏まえると、量子コンピューティングの世界的な経済価値は2035年までに1〜3兆ドルに達すると推計されている。2028年時点でのグローバル収益は30〜40億ドル規模と見込まれており、量子分野への公的資金投入の累計は世界全体で約550億ドルに達している。医薬品開発、製造プロセス最適化、国家安全保障、金融モデリング、サイバーセキュリティといったエンドマーケットのいずれも、量子コンピューティングが現実の用途に届く前に大規模な基盤投資を必要とする。
コロラド量子エコシステムの再編
IonQのボルダー進出が持つもう一つの意味は、地域の量子エコシステムにおける核形成者（アンカー機関）としての役割である。CU BoulderはIBMやGoogleとも量子研究の連携を持つ主要研究大学であり、Elevate Quantumは量子スタートアップの育成と商業化支援を専門とする団体だ。こうした既存のネットワークにIonQのR&D機能が加わることで、人材の定着・育成・流動という観点でのエコシステムの底上げに直結する。
「大学・行政・産業・経済開発パートナーが協力してイノベーションのグローバルハブを築く」というBrockett市長の言葉は、個別企業の誘致施策を超えた地域戦略として読み取れる。IonQが量子コンピューティング（ボルダー）、宇宙ミッション（ルイビル）、光通信（ブルームフィールド）の3拠点をコロラドに集約したことは、同州が単一の技術クラスターを超えた「量子フルスタック」の地域になりつつあることを示している。
英国政府からの出席は、量子技術が国際的な産業政策として各国政府が積極的に関与している分野であることを改めて示す。IonQはすでにイタリア、韓国、スウェーデン、スイス、カナダ、英国でオペレーションを持ち、全主要クラウドプロバイダーを通じて量子コンピューティングサービスを提供している。ボルダーのラボはその地理的拡張というよりも、中核的な製造技術開発の本拠地としての位置づけにある。
半導体サプライチェーンとの統合が問う「量子コンピュータの工業化」の現実
「標準的な半導体サプライチェーンで量子チップを製造する」という命題は、実際にはいくつかの技術的課題を内包している。量子デバイスはナノメートル精度の製造条件と極低温動作環境（多くの場合、絶対零度に近い数ミリケルビン）を要求するが、IonQの捕捉イオン方式は極低温冷却を必要とせず、室温に近い環境で動作できる。これがCMOSとの親和性をさらに高める要因の一つである。
ただし、イオントラップチップ上でのマイクロ電極アレイの精度制御や、真空チャンバーとの統合、個々のイオンを電子的にアドレッシングするRF制御回路の設計は、標準的なCMOSプロセスとは異なる特殊な工程を含む。ボルダーのラボが「設計・試験・反復」に特化した施設として機能するのは、この量産技術の最適化プロセスが単線的ではなく、実験的なチップ評価と製造フィードバックループを繰り返す性格を持つからである。
IonQのアプローチが成功するかどうかは、2026年後半に予定されているボルダーへの初号機設置と、それに続く256量子ビットシステムの市場投入がロードマップ通りに進むかどうかに、当面の評価軸が置かれることになる。量子コンピューティングのハードウェア開発が「研究室のデモ」から「製造可能な製品」へと移行できるかどうか——ボルダーのラボはその実証サイトとなる。
