光は空間を直進するという日常的な直感は、現代の最先端光学の研究において幾度も覆されてきた。光は特定の条件下において、猛烈な勢いで回転する竜巻のように、その波面を螺旋状にねじりながら空間を伝播する性質を持つ。この「光の渦（Optical vortex）」は、光通信の飛躍的な大容量化やミクロの世界の物質操作、さらには次世代の量子技術を根底から支える要素技術として世界中の研究機関で激しい開発競争が繰り広げられている領域である。
2026年3月、ワルシャワ大学、軍事工科大学、およびクレルモン・オーベルニュ大学の研究者らによる国際共同研究チームが、この光の渦の生成プロセスにおいて歴史的なブレイクスルーを達成した。学術誌『Science Advances』に発表された彼らの研究は、複雑で高価なナノテクノロジーを用いた微細加工に依存せず、液晶の自己組織化によって生じる微小な欠陥構造「Toron（トロン）」を利用するアプローチを採用している。これにより、これまで不可能とされてきた「基底状態（最低エネルギー状態）」における軌道角運動量を持ったレーザー光の生成に成功した。この発見は、光と物質の相互作用に関する基礎的な理解を深めると同時に、スケーラブルなフォトニックデバイスの製造に全く新しい道筋を提示するものである。
軌道角運動量が織りなす光の位相幾何学
この発見の真の価値を理解するためには、光がねじれる現象の物理的本質を紐解く必要がある。光の波面が進行方向に対して垂直な平面を描くという古典的な描像は、1990年代初頭の研究によって大きく拡張された。1992年にL. Allenらが光のビームが軌道角運動量を持ち得ることを証明して以来、光の位相が螺旋階段のように連続的にねじれる光の渦は、現代光学における最も熱狂的な研究テーマの一つとなった。光の持つ角運動量には、光子の自転に例えられるスピン角運動量（Spin angular momentum: SAM）と、空間的な位相分布に起因する軌道角運動量（Orbital angular momentum: OAM）の二種類が存在する。スピン角運動量は光の円偏光などの性質に由来し、一方の軌道角運動量は光子の集団がビームの中心軸の周りを公転するような振る舞いを示す。
通常の光波が持つエネルギーや運動量に加えて、この光の渦はトポロジカル電荷と呼ばれる整数の量子数を伴う軌道角運動量を内包している。この整数値は光のねじれの回数や向きを厳密に規定し、波の位相が定義できない中心軸上において光の強度が完全に相殺される物理的帰結をもたらす。この結果として生じるドーナツ型の強度分布は、微小な粒子を捕獲して回転させる光ピンセット技術に直結する。また、OAMのねじれ具合には無限のバリエーションが存在するため、一つの光線の中に複数の異なるねじれ状態を同時に重ね合わせ、通信のデータ容量を劇的に増大させる空間分割多重通信の基盤として強い関心を集めている。
しかしながら、このような複雑な構造を持つ光を生成するには、従来、巨大なレンズや特殊な位相板を組み合わせた大掛かりな光学系が必要であった。半導体チップ上に微小なレーザー光源を構築する試みも行われてきたものの、そこには電子線リソグラフィなどの極めて精密で高コストなナノ加工技術が不可欠であり、波長帯の柔軟な調整や大規模な量産化への対応が巨大な障壁として立ちはだかっていた。
自己組織化が生み出す光の罠：液晶とトポロジカル欠陥
こうした積年の課題に対し、研究チームは自然界に備わる自己組織化の力を利用する全く異なるパラダイムを提示した。彼らが着目したのは、スマートフォンやディスプレイの基幹材料として広く普及している液晶である。液晶は、液体のように流動する性質を持ちながら、固体の結晶のように分子が規則正しく配列するという二つの状態の狭間に位置する特異なソフトマターである。ディスプレイにおいては、外部から電圧を印加することで細長い棒状の液晶分子の向きを一斉に切り替え、光の透過率をミリ秒単位で制御する仕組みが利用されている。研究チームは、この液晶分子が持つ自己組織化の性質に目を向け、特定の温度プロファイルで急冷するテンパリング処理などを施すことで、微小な空間内に液晶分子が特殊な幾何学模様を描いて整列する状態を人工的に生み出した。
このトラップの正体であるトロンは、液晶内部に生じる特異なトポロジカル欠陥である。トロンの内部構造を観察すると、液晶分子が単に整列しているのではなく、分子の配向が3次元空間内で連続的にねじれながら閉じたループを形成していることがわかる。数学的なトポロジーの概念であるHopf fibration（ホップファイブレーション）にも似たこの構造は、微小なドーナツ状の領域内に分子のねじれエネルギーを安定して封じ込める。このトロンは外部から物理的に彫り込まれたものではなく、液晶自身の弾性エネルギーと境界条件のバランスによって系全体がエネルギー的に落ち着く過程で自発的に形成される。

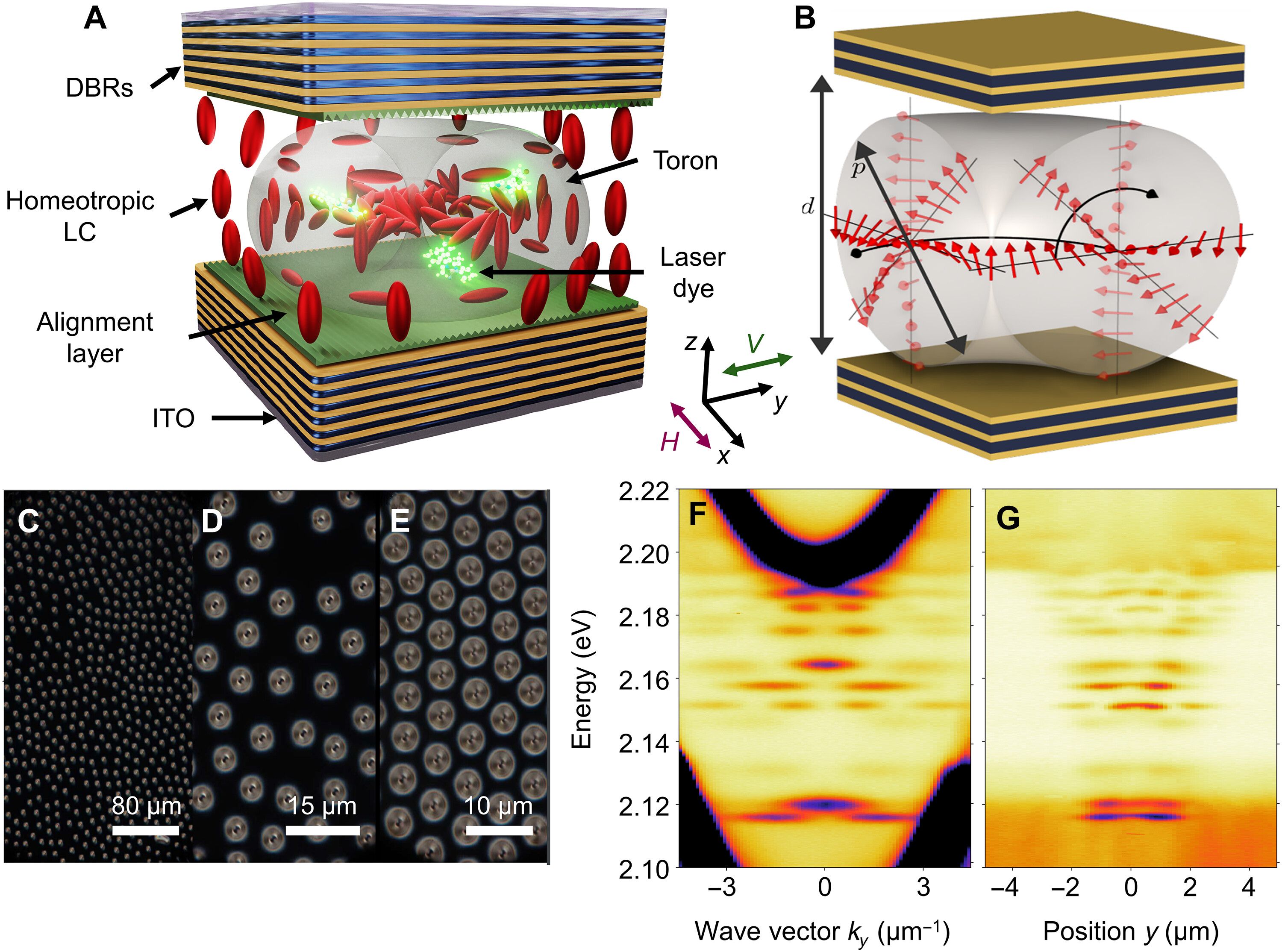

研究チームは、酸化チタン（TiO2）と二酸化ケイ素（SiO2）の薄膜を交互に積層して構築されたDistributed Bragg reflectors（DBRs）を用いて、このトロンを光学マイクロキャビティの内部に配置した。このキャビティは、波長589ナノメートル付近の可視光領域に対して極めて高い反射率を持つように設計されている。数ミクロンの間隔で向かい合わせた鏡の間に閉じ込められた光子は、キャビティ外部に逃げ出すまでに幾度も反射を繰り返し、トロン内部のねじれた液晶分子と極めて長い時間をかけて強く相互作用する。トロンは光にとってのポテンシャルの井戸として働き、特定のエネルギーと軌道を持つ光のモードだけをその内部に安定して拘束する。
電荷なき光を曲げる合成磁場と非アーベル・ゲージ場
トロンという微小な光のトラップを用意しただけでは、直進しようとする光を竜巻のように回転させることはできない。ここで立ちはだかる物理的課題は、光子をいかにして円軌道に押し込むかという点である。電荷を持つ電子であれば、磁場を印加することで進行方向に対して垂直なローレンツ力が発生し、サイクロトロン運動のような円軌道を描かせることが容易である。しかし光子は電荷を一切持たない中性粒子であり、真の磁場からは何の力も受けない。研究チームは、液晶が持つ複屈折の空間的変化を利用して、光に対する合成磁場（Synthetic magnetic field）を生み出す手法を採用した。
複屈折とは、光の偏光方向によって物質中を進む光の速度が異なる現象である。トロン内部では液晶分子が空間的にねじれて配置されているため、光が通過する場所によってこの複屈折の度合いが連続的かつ激しく変化する。この屈折率の不均一性が、パラキシャル波動方程式に従って伝播する光波の偏光成分（スピン）と進行方向（運動量）を強く結合させる。このスピン軌道相互作用の結果として、光子はあたかも架空の磁場からローレンツ力を受けているかのようにその軌道を変曲させられ、ドーナツ状の経路に沿って螺旋運動を強いられる。物理的には本物の磁場は存在しないが、光の振る舞いを記述する波動方程式において、この効果は磁場が電子に与えるベクトルポテンシャルと全く同じ役割を果たす。
この合成磁場の数学的記述は、古典的な電磁気学の枠組みを超える深遠な物理法則と結びついている。通常の電磁気学における磁場は可換な性質を持つアーベル・ゲージ場として記述されるが、この液晶系における光の振る舞いは、偏光という内部自由度が非可換な行列演算を要求する非アーベル・ゲージ場（Non-Abelian gauge field）に従う。ワルシャワ大学のDmitry Solnyshkovらの理論的解析によれば、この特異な環境下に置かれた光子は、電子のアナロジーに留まらず、強い相互作用を及ぼし合うカラー電荷を持ったクォーク（陽子や中性子を構成する素粒子）のような極めてエキゾチックな挙動を示す。液晶を用いたテーブルトップの光学実験システムが、本来は巨大な粒子加速器を必要とするような高エネルギー物理学の複雑なゲージ場理論を検証するシミュレーターとして稼働し得ることを意味しており、学術的に極めて高い価値を帯びている。
トポロジカル相転移が導く基底状態でのOAMレーザー発振
このトロンと非アーベル・ゲージ場による光の制御を土台として、研究チームはOAMを持つ光を基底状態で生成し、さらにレーザーとして発振させる至難の業に挑んだ。量子力学の支配する系において、基底状態とはシステムが取り得る最もエネルギーが低い安定した状態を指し、それより高いエネルギーを持つ状態を励起状態と呼ぶ。自然界のあらゆる物理系は、エネルギーを放出して最も安定した基底状態に向かって落ち着こうとする傾向を持つ。
これまで、半導体マイクロリング共振器などを利用して光の渦を生成する試みは多々存在したが、それらのシステムにおいて光の渦は例外なく高いエネルギーを持った励起状態としてしか存在し得なかった。励起状態の光子は非常に不安定であり、周囲への散乱や材料への吸収によるエネルギー損失を生じやすく、すぐにOAMを持たない平凡な基底状態へと遷移して崩壊してしまう。光の渦を維持するためには外部から絶えず強力なポンピングを行い続ける必要があり、実用的な高効率レーザー光源を実現する上で致命的な壁となっていた。
今回の液晶トロンの系においては、非アーベル・ゲージ場がもたらす強力な力がエネルギー準位の秩序を根本から反転させるトポロジカル相転移を引き起こす。OAMがゼロの状態よりも、OAMを持ち渦を巻いている状態の方がエネルギー準位が低くなり、システム全体の真の基底状態として定着したのである。基底状態はシステム内で最もエネルギーの損失が少なく安定しているため、レーザー発振を達成するための完璧な舞台となる。この系では、レーザー発振に至る閾値を著しく低く抑えつつ、高いコヒーレンスを持つ光の増幅現象を定常的に引き起こすことが可能となる。
この理論的予測を実験的に証明するため、研究チームは液晶材料にpyrromethene 580（P580）と呼ばれる可視光領域域で高い発光効率を示す有機レーザー色素を添加した。外部のパルスレーザーを用いて系を励起した結果、発振閾値未満ではQ値が約1150という高い閉じ込め性能が確認され、閾値を超えるとトロンの基底状態から波長589ナノメートル付近の強烈な光が放射された。観測された光のプロファイルは中心に暗部を持つ完全なドーナツ型の強度分布を示し、干渉計による詳細な測定では、波面が分岐する明確なフォーク（音叉）状の干渉縞が記録された。この干渉パターンは、放射された光が疑いようもなく軌道角運動量を内在させた光の竜巻であることを決定づける証拠である。
さらにこの液晶デバイスは、外部から印加する電場によってその光学的特性を動的に調整する機能を有する。透明なIndium tin oxide（ITO）電極を通じて液晶セルに低周波の交流電圧を印加すると、トロンを構成する欠陥構造に力が働き、その直径を約3.1マイクロメートルから6.1マイクロメートルの間で連続的に圧縮および膨張させることができる。興味深いことに、トロンのサイズを縮小していくと、ある特定の直径を境にしてエネルギー準位のトポロジカル相転移が逆転し、基底状態が再びOAMを持たない通常の光子状態へと回帰することが理論計算と実験データの両面から裏付けられた。この電圧印加による微視的なトラップサイズの変更と量子状態の相転移制御は、構造が完全に固定化されてしまう従来の半導体ベースのナノ構造チップでは実現不能な、ソフトマターならではの極めて柔軟な特性である。
ナノ加工の限界を超えるボトムアップ製造の衝撃
この発見が産業界にもたらす最大のインパクトは、製造のシンプルさとスケーラビリティに集約される。従来のフォトニックデバイス、とりわけ複雑な光の位相を制御するためのメタサーフェスやオンチップ微小共振器の製造工程には、数ミクロンからナノメートル単位の極限の加工精度が要求される。これらの製造ラインを構築するには莫大な資本投資が必要であり、デバイスの大面積化や歩留まりの改善には常に高いハードルが存在した。本研究が実証した自己組織化アプローチは、ガラス基板の間にポリイミド配向膜を塗布し、液晶と色素を充填して温度変化を与えるという極めて簡潔なプロセスで構成される。このトップダウンの微細加工からボトムアップの自己組織化への製造パラダイムの移行は、スケーラブルで低コストな高性能光デバイスの量産化に向けた全く新しい扉を開く。
高度情報化社会を支える光ファイバー通信網のデータ伝送容量が物理的な上限に迫る中、異なるトポロジカル電荷を持つ光の渦を独立した通信チャネルとして活用するモード分割多重通信技術は、次世代のインフラストラクチャを支える核心技術として脚光を浴びている。このトロンベースの微小なOAMレーザーは、通信システムに組み込む超小型光源として理想的な要件を備えている。光子の軌道角運動量は高次元の量子状態（Qudit）を安定してエンコードするための有力なプラットフォームであり、より情報密度の高い量子暗号通信や、チップ上に集積された量子情報処理回路の実装に向けたマイルストーンとなる。生命科学の分野においても、細胞内の特定の微小器官に光の力で精密な回転トルクを与える非侵襲的なナノマニピュレーション技術の発展に寄与する道が開かれている。
量子力学から材料工学、非線形光学、そして固体物理学に至るまで、多様な物理学分野の知見を統合した本研究は、学際的アプローチの圧倒的なポテンシャルを示している。素粒子物理学のゲージ場理論を光に移植する理論的洞察、ソフトマターの自己組織化をナノスケールで統制する材料工学、そして微小空間でのレーザー発振と位相の特異性を正確に見極める高度な光学測定技術。これらの専門性が一つのデバイスの上で結実した結果、光の竜巻は実験室の珍しい現象という枠を超え、未来の光量子テクノロジーを駆動する精密に制御可能な光源へと進化を遂げた。煩雑なナノ加工の制約から解き放たれ、液晶と合成磁場が織りなすこの新しいフォトニクスの地平は、人類が光の持つ未知の性質をさらに深く掌握していく時代への力強い幕開けを告げている。
論文
- Science: Ground-state orbital angular momentum lasing from liquid crystal torons embedded in a microcavity
