長年、半導体業界の技術者たちが夢見てきた「ゲーミングGPU向けマルチチップレット設計」。その実現を阻んできた最大の障壁である「遅延（レイテンシ）」という名の巨大な壁を、AMDが打ち破る可能性が出てきた。新たに公開された特許は、この難問を解決しうる革新的な「スマートスイッチ」技術の存在を明らかにした。この革新的技術は、AMDがAIとゲーミングのアーキテクチャを統合する「UDNA（Unified DNA）」構想の核となり、長らく高性能GPU市場の王座に君臨するNVIDIAの牙城を揺るがす、戦略的な一手となる可能性を秘めたものだ。
なぜ今、マルチチップレットなのか？ – 巨大化するモノリシック設計の黄昏
現代の高性能GPUは、その性能を追求するあまり、一つのシリコン片（ダイ）に膨大な数のトランジスタを詰め込む「モノリシック設計」の物理的限界に直面している。ダイサイズは年々巨大化し、それに伴い製造コストは高騰。さらに、わずかな欠陥がチップ全体を不良品にしてしまうため、歩留まり率の低下が深刻な経営課題となっている。
NVIDIAはこれまで、この巨大モノリシック路線を突き進むことで圧倒的な性能を誇示してきた。しかし、その戦略は、天文学的な開発費と製造コストという代償を伴う、いわば”力こそパワー“の綱渡りともいえる。
この状況を打破する切り札として期待されているのが、CPUの世界でAMDがRyzenプロセッサで大成功を収めた「マルチチップ・モジュール（MCM）」設計だ。比較的小さなチップレットを複数組み合わせることで、歩留まりを改善し、製造コストを抑えながら、柔軟に性能をスケールアップさせることが可能になる。しかし、この設計をゲーミングGPUに適用するには、致命的な「アキレス腱」が存在した。それが、チップレット間をデータが行き来する際に発生する遅延である。
遅延という”アキレス腱”を断つ「スマートスイッチ」の正体
ゲームのフレーム描画は、CPUの処理とは比較にならないほど、ナノ秒単位の遅延に敏感だ。チップレット間のデータ転送にわずかな遅れが生じるだけで、フレームレートの低下やカクつき（スタッタリング）に直結してしまう。AMDがRDNA 3アーキテクチャで初めてコンシューマ向けにチップレット設計を導入した際も、このチップレット間接続に起因する遅延が、ポテンシャルを最大限に発揮する上での課題の一つになったと指摘されている。
今回、Coreteksが報じたAMDの新しい特許は、この根本問題に対するエレガントな解答を示唆している。
特許が示す革新 – データ転送を最適化する「知能」

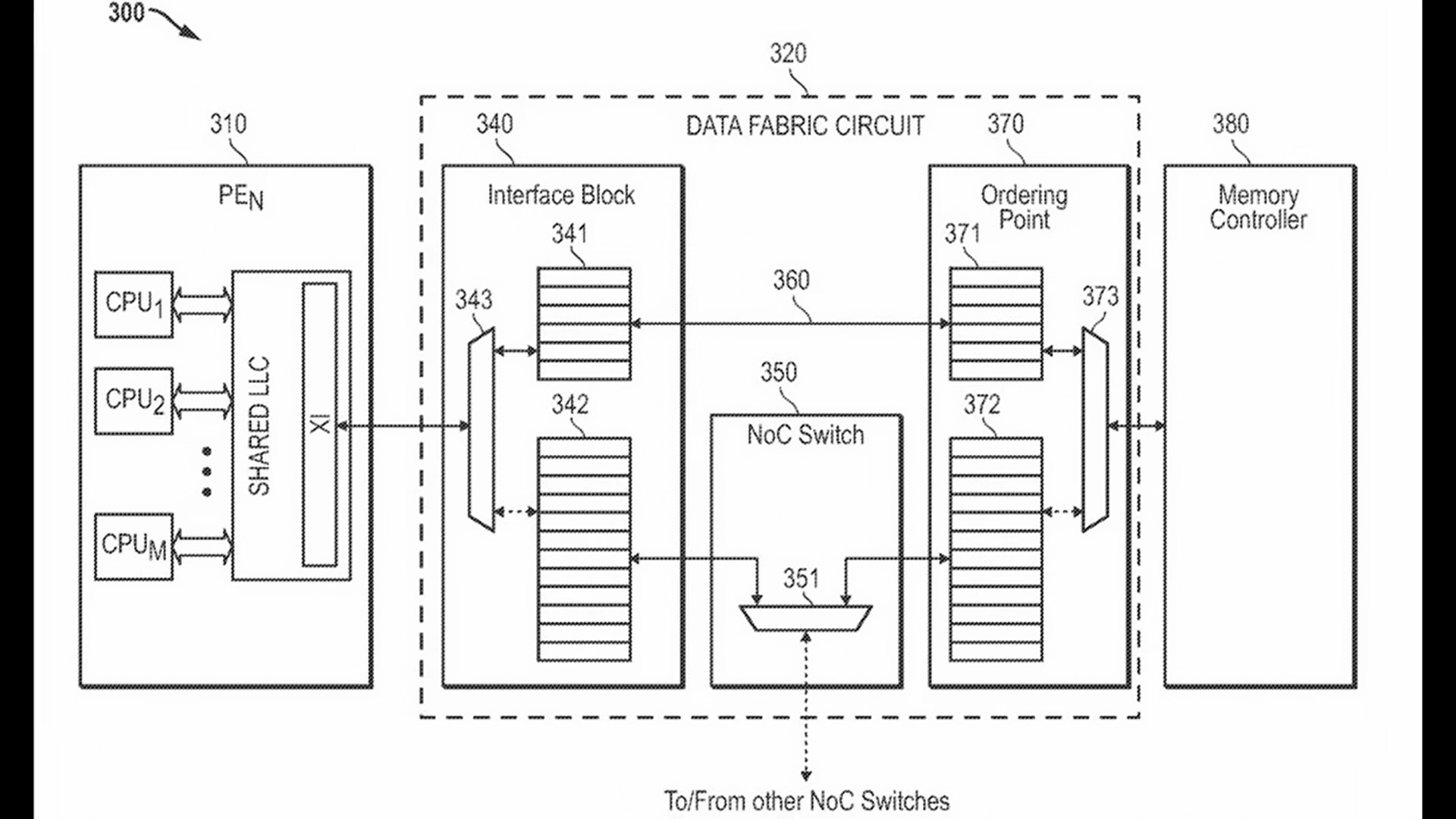

特許の中心となるのは、「データファブリック回路とスマートスイッチ」と呼ばれる仕組みだ。これは、AMDが誇るチップレット間接続技術「Infinity Fabric」をコンシューマGPU向けに最適化・スケールダウンしたものと考えられる。
この「スマートスイッチ」の革新性は、その名の通り「知能」を持つ点にある。あるコンピュート・チップレット（GCD）が、別のチップレット上にあるデータを必要とした場合、スイッチは瞬時に状況を判断する。
- タスク移行: 処理そのもの（タスク）を、データが格納されているチップレットに移動させる方が効率的か？
- データ複製: データを、処理を実行するチップレットにコピー（複製）する方が効率的か？
特許によれば、この判断はナノ秒スケールの遅延で行われるという。これにより、不要なデータ移動を最小限に抑え、チップレット間の通信ボトルネックを劇的に解消できる可能性がある。これは、AMDがデータセンター向けのAIアクセラレータ「Instinct」シリーズで培ってきた、より高度な3Dパッケージングやチップレット間通信技術を、コンシューマ向けに応用しようとする明確な意思の表れである。
“GPU版3D V-Cache” – 共有L3キャッシュがもたらす革命

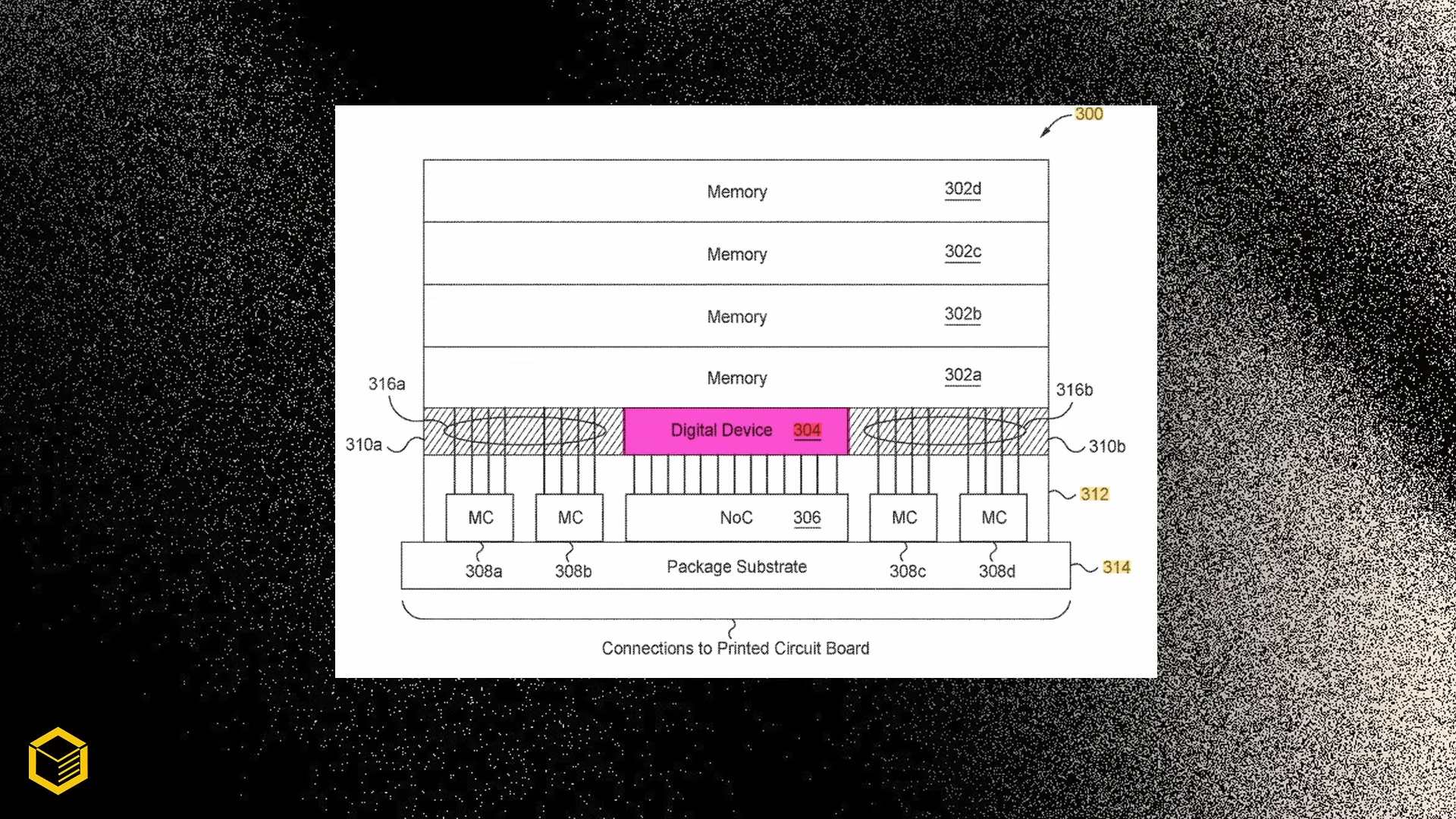

このスマートスイッチをさらに強力に支援するのが、共有L3キャッシュの存在だ。特許では、すべてのGCDがスマートスイッチを介してアクセスできる、大容量の共有L3キャッシュ（またはスタックドSRAM）を搭載することが提案されている。
これは、AMDがCPU「Ryzen X3D」シリーズでゲーム性能を飛躍的に向上させた「3D V-Cache」技術のGPU版とも言える発想だ。各チップレットが個別に持つL1/L2キャッシュに加え、巨大な共有キャッシュ領域を設けることで、VRAM（ビデオメモリ）へのアクセス頻度を大幅に削減。チップレット間のデータ共有を高速化し、システム全体の遅延を低減する。あたかも、各チップレットが広大な共有作業スペースを手に入れるようなものだ。
AIとゲーミングの融合 – 戦略的構想「UDNA」への布石
今回の技術がさらに興味深いのは、AMDが将来的に目指しているとされる「UDNA（Unified DNA）」アーキテクチャ構想との強い関連性だ。UDNAとは、ゲーミング向けの「RDNA」と、AI・データセンター向けの「CDNA」という、これまで別々に開発されてきた2つのGPUアーキテクチャを統合しようという壮大な計画である。
この統合により、AMDはソフトウェア（ドライバやコンパイラ）の開発リソースを一本化し、開発効率を飛躍的に高めることができる。スマートスイッチや共有キャッシュといった技術は、まさにAIアクセラレータで求められる高度なデータ処理能力と、ゲーミングで要求される超低遅延性能を両立させるための鍵となる技術であり、UDNA構想の技術的基盤そのものと言えるだろう。
競争は新次元へ – NVIDIA、Intelに対するAMDの戦略
このマルチチップレット戦略が成功すれば、AMDはGPU市場の競争ルールそのものを変える可能性がある。
- 対NVIDIA: 巨大モノリシック設計に固執するNVIDIAに対し、AMDはより優れたコスト効率とスケーラビリティで対抗できるようになる。ハイエンドからミドルレンジまで、同じ基本設計のチップレットを組み合わせることで、多様な製品ラインナップを効率的に展開可能になるだろう。これは、RyzenがIntelに対して行ってきたことと全く同じ戦略だ。
- 対Intel: すでに「タイル」と呼ばれるチップレット構造を採用しているIntelのArc GPUに対しては、AMDのアプローチはより動的でインテリジェントなデータ管理能力で優位に立つ可能性がある。単にチップを並べるだけでなく、「スマートスイッチ」によってワークロードを最適化する能力は、大きな差別化要因となりうる。
UDNA (RDNA 5)はいつ登場するのか
では、この夢のGPUはいつ登場するのだろうか。業界の噂では、この新アーキテクチャは「UDNA」（あるいはRDNA 5）として、2026年頃の登場が期待されている。
しかし、実現にはまだ乗り越えるべきハードルも存在する。TSMCが提供する「InFO-RDL」のような先進的なパッケージング技術が不可欠であり、そのコストと供給量が鍵を握る。また、この革新的なハードウェアのポテンシャルを完全に引き出すには、ゲームエンジンや開発ツールといったソフトウェアエコシステムの対応も必要不可欠だ。
今回の特許は、AMDがGPU市場の頂点を目指すための、長期的かつ緻密なロードマップの一部を垣間見せるものだ。それは、単一の巨大なダイの力に頼る時代から、複数の知能が協調して動作する、より洗練された時代への移行を告げている。この技術が製品として結実した時、GPUの性能とコストの常識は覆され、我々ユーザーは未曾有のパフォーマンスを手にすることになるかもしれない。
