現代のデジタル社会を根底で支える半導体の進化は、いまや物理的な限界線に触れようとしている。情報を処理するためのトランジスタは、数十年にわたりひたすら小さく削り込まれ、現在では数ナノメートルの領域で設計されるようになった。しかし、ここまでサイズが極小化すると、原子一個のわずかなズレが致命的な欠陥を生み出してしまう。これ以上の微細化を続けるには、大きな塊（バルク）を削る従来の手法から脱却し、原子を最初から規則正しく並べて極小の部品を組み立てるアプローチが必要になる。
その有力な候補として長年脚光を浴びてきたのがカーボンナノチューブである。炭素原子が網目状に連なった筒は、優れた電気伝導性を持つ夢の材料と持てはやされた。ところが、この炭素の筒は致命的な弱点を抱えていた。原子の配列（ねじれ具合）がほんの少し変わるだけで、電流を自在にオン・オフできる「半導体」になったり、電流をダダ漏れに流し続ける「金属」になったりしてしまうのだ。数億個のトランジスタを密集させる集積回路において、この予測不可能な振る舞いは許容できない。
このジレンマを打ち破るべく、東京大学の中西裕介准教授らの研究チームは、炭素に代わる無機化合物の世界へと足を踏み入れた。彼らがScience誌上で発表した成果は、新しい材料の発見という枠組みを軽々と飛び越えている。髪の毛の10万分の1という直径1ナノメートルの究極の極細チューブを、狂いなく均一に合成する新手法である。さらにその構造自体が、次世代の半導体設計が求めてやまない理想の形を最初から備えていたのだ。
シリコンの枯渇と、炭素という「じゃじゃ馬」の限界
なぜ、新しい材料が必要なのか。それを理解するには、コンピューターチップの現状を見つめる必要がある。現在主流のシリコンベースのトランジスタは、微細化の限界に直面している。電流の通り道（チャネル）が短くなりすぎると、本来電流を止めたいオフの状態でも電子が勝手に漏れ出してしまう「短チャネル効果」が起きる。
この現象を防ぐため、近年ではチャネルをゲート（スイッチ）で立体的に囲い込む構造が採用されている。しかし、材料を削り出して作るプロセスには自ずと限界がある。そこで、最初からナノスケールの細い糸のような物質である「一次元ナノ材料」をチャネルとして利用するアイデアが生まれた。
ここで登場したのがカーボンナノチューブである。その強靭さと電気的な特性は魅力的だった。しかし、工業製品として数百万本のカーボンナノチューブを基板上に並べようとしたとき、研究者たちは絶望的な壁に直面した。合成された炭素の筒の中には、半導体と金属の性質を持つものがランダムに混在してしまう。いくら高精度な選別技術を用いようとも、金属型のチューブが一本でも混じれば、それはショートした配線と同じであり、トランジスタの役割を果たせなくなる。炭素の筒は、量産ベースの半導体材料として扱うにはあまりに気まぐれな「じゃじゃ馬」であった。
無機材料「二硫化モリブデン」に立ちはだかった巨大化の壁
そこで白羽の矢が立ったのが、遷移金属ダイカルコゲナイド（TMD）と呼ばれる無機化合物のグループである。その代表格である二硫化モリブデン（MoS₂）は、モリブデン原子を硫黄原子がサンドイッチのように挟み込んだ層状の構造を持つ。これを丸めて筒状のナノチューブにすると、炭素のような気まぐれな金属化を起こさず、一貫して安定した半導体の性質を示す。これは集積回路の材料として決定的な強みである。

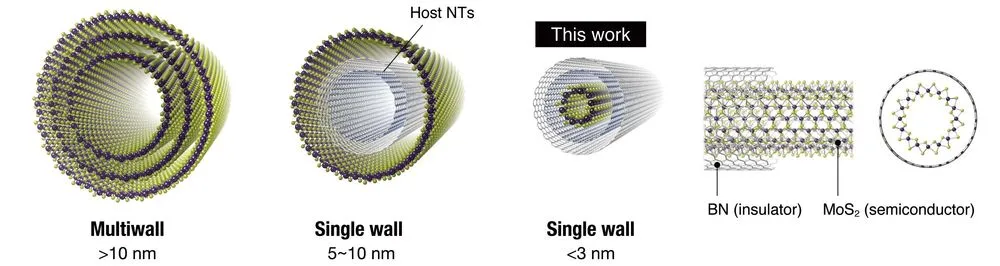

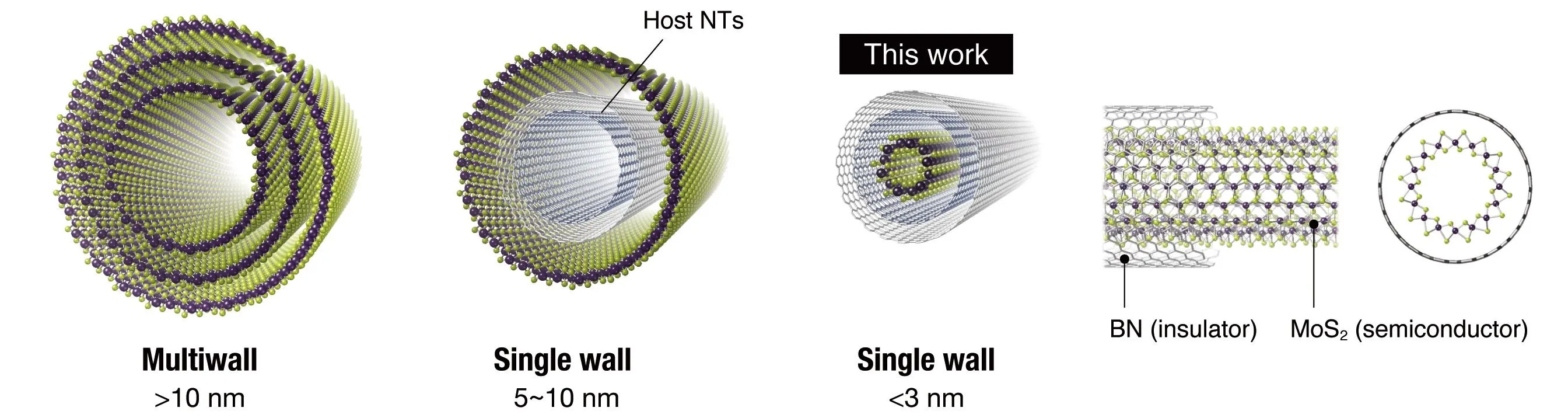

しかし、MoS₂ナノチューブを実際に合成しようとすると、別の厄介な問題が待ち受けていた。従来のガスを反応させる合成手法では、筒の直径がどうしても10ナノメートル以上に肥大化してしまうのである。しかも、単層（一枚の壁）ではなく、バウムクーヘンのように何層にも重なった多層構造になってしまう。
層が重なり、直径が太くなれば、せっかくのナノ材料としての量子効果や微細化のメリットは失われる。次世代の極小トランジスタのチャネルに採用するには、直径数ナノメートル以下で、壁が一枚しかない「単層」の均一な筒が必要である。しかし、MoS₂という無機分子を無理やり小さな直径の筒に丸め込むことは、物質に極めて高いひずみ（曲率）を与えることを意味し、自然界の法則において非常に不安定な状態を強いることになる。そのため、1ナノメートル幅の単層MoS₂ナノチューブを作ることは、長らく実現不可能な夢物語と見なされていた。
狭すぎる空間が秩序を生む。窒化ホウ素の「さや」に秘められた仕掛け
中西准教授らの研究チームは、この無理難題に対して極めてエレガントな解答を用意した。「狭い場所で無理やり作れば、自然と細くなるのではないか」という物理的な閉じ込め（空間的制約）のアプローチである。

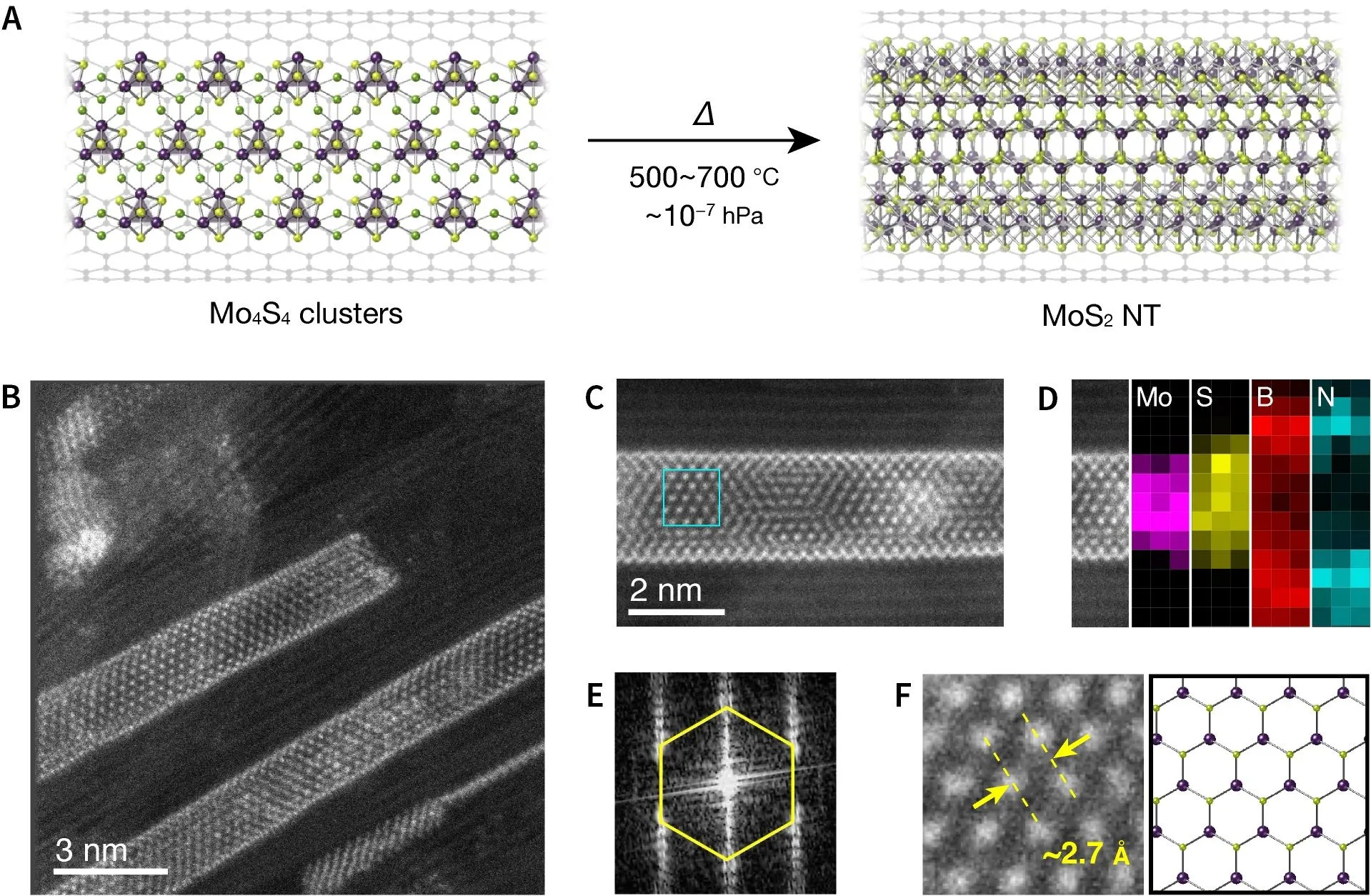

彼らが「鋳型」として選んだのは、窒化ホウ素（BN）からなるナノチューブである。BNナノチューブは熱や化学反応に対して非常に頑丈であり、内部に微小な空洞を持っている。研究チームは、このBNナノチューブの極細の空洞内部に、MoS₂の原料となる前駆体を送り込み、そこで化学反応を起こさせた。
結果として生まれたのは、直径が限界の1ナノメートルにまで絞り込まれた、極めて美しい単層のMoS₂ナノチューブであった。周囲を覆うBNの硬い壁が、内側で成長しようとするMoS₂の広がりを物理的に押さえ込んだのだ。さらに驚くべきことに、この極限の狭さが、MoS₂の原子配列に完全な秩序をもたらした。
通常、ナノチューブの原子配列には「ジグザグ型」や「アームチェア型」といった螺旋のねじれ方のバリエーションが存在する。自由な空間で成長させるとこれらが入り混じるが、BNチューブの内部という窮屈な環境下では、最もエネルギー的に安定しやすい「アームチェア型」という特定の構造だけが選択的に成長した。つまり、構造の不均一性という長年の課題が、空間の制約によって半ば自動的に解決されたのである。
絶縁体の衣をまとった半導体。「GAA構造」の究極形がそこにある
この「BNナノチューブの中でMoS₂ナノチューブを育てる」という手法が生み出した極細チューブという事実の裏には、決定的な工学上のアドバンテージが隠されていた。それは、この合成された状態そのものが、最新鋭のトランジスタ構造を完全に再現しているという事実である。
現在の最先端半導体製造プロセスでは、電流の漏れを防ぐために「ゲート・オール・アラウンド（GAA）」という設計が導入され始めている。これは、電流の通り道（半導体チャネル）の周囲360度を、ゲート絶縁膜で完全に包み込む構造である。シリコンを削ってこの立体構造を作るのは至難の業であり、製造コストの高騰を招いている。
しかし、今回合成された物質を見てほしい。中心には電流の通り道となる半導体（MoS₂ナノチューブ）があり、その周囲をぐるりと覆っている鋳型のBNナノチューブは、優れた「絶縁体」である。つまり、合成された時点で、中心の半導体が絶縁体の衣をぴったりとまとった「完全な同軸ケーブル構造」が完成しているのだ。
これは、人間が巨大なシリコンウェハーを削って苦労して作っているGAA構造を、原子たちが自発的に自己組織化して組み上げたことを意味する。後から絶縁膜をコーティングする工程が不要になり、チャネルと絶縁膜の間に不純物が入り込む余地もない。これこそが、この発見が基礎科学の成果という範疇を抜け出し、次世代デバイスのアーキテクチャそのものを再定義する力を秘めていると言われる所以である。
四半世紀の時を超えた理論の証明：1ナノメートルの世界でバンドギャップは収縮する
極限まで細くされたMoS₂ナノチューブは、物理学における長年の謎をも解き明かした。半導体の性質を決定づける最も重要な指標に「バンドギャップ」がある。これは、電子が電気を通さない状態から電気を通す状態へとジャンプするために必要な「エネルギーの壁」の高さである。
1990年代の終わりから2000年代の初頭にかけて、理論物理学者たちはコンピューターシミュレーションをもとに、ある興味深い予測を立てていた。「MoS₂ナノチューブは、直径が小さく（細く）なればなるほど、その強烈な湾曲（ひずみ）によって電子の軌道が歪み、結果としてバンドギャップが小さくなるはずだ」という仮説である。
しかし、それを証明するためには、実際に異なる直径の極小ナノチューブを用意し、その電気的・光学的な性質を精密に測定しなければならない。前述の通り、これまでは細いMoS₂ナノチューブを均一に作ること自体が不可能だったため、この理論予測は25年以上にわたり、誰も触れることのできない机上の空論のままであった。
中西准教授らのチームは、今回合成した直径約1ナノメートルの極細チューブに光を当て、その応答を分光法を用いて詳細に分析した。測定データの数値は、平らなシート状のMoS₂のバンドギャップに比べて明らかに縮小しており、理論モデルが示していた通りの曲線を描いていた。ナノスケールの世界において、構造の「曲がり具合」がそのまま物質の「電気の通しやすさ」を決定づけるという量子力学的な法則が、四半世紀の時を経て、ついに現実の物質で証明されたのである。
限界突破の先にあるもの：長さの拡張と未知の無機材料への波及
今回の発見は、ナノテクノロジーの歴史に明確なマイルストーンを刻んだ。炭素という素材の限界に阻まれていたナノチューブ科学は、無機材料という広大な新大陸における確固たる足場を手に入れたと言える。
もちろん、実用化に向けて乗り越えるべき課題はまだ残されている。現在合成できている極細チューブの長さは数百ナノメートル程度に留まっている。これは、直径わずか1ナノメートルという極限の細さゆえに、鋳型となるチューブの奥深くまで原料となる前駆体分子が入り込みにくくなる「物理的な拡散の限界」が立ちはだかっているためだ。これを実際の集積回路の配線やトランジスタとして組み込むためには、反応プロセスの最適化を進め、少なくとも1マイクロメートル（1,000ナノメートル）以上の長さへと安定的に成長させる技術を確立しなければならない。
さらに、この「BNナノチューブを鋳型とする空間閉じ込め法」は、MoS₂以外の他の層状物質にも応用可能であるという点に、計り知れないポテンシャルが秘められている。例えば、極低温で電気抵抗がゼロになる超伝導材料や、電子のスピンを利用する磁性材料を同じように1ナノメートルの筒の中に閉じ込めることができれば、これまで見たこともない量子現象や、全く新しい動作原理のデバイスが生まれる可能性がある。
シリコンを削る時代の終焉は、同時に「原子を組み上げて機能を作る」新しい時代の幕開けを意味している。1ナノメートルの保護された空洞のなかで静かに成長する無機の筒は、我々の手元のスマートフォンから巨大なデータセンターに至るまで、未来の演算装置の姿を根底から書き換える静かな革命の導火線となる。
