2026年のPC市場を見据え、Intelが満を持して投入する次世代プロセッサ・アーキテクチャ「Panther Lake」。その心臓部には、Intelが半導体製造の覇権奪還を賭ける最新プロセス「Intel 18A」が採用される。本稿では、このPanther Lakeに搭載される新Pコア「Cougar Cove」、新Eコア「Darkmont」、そして次世代グラフィックス「Xe3」といった各コンポーネントの技術的詳細を、アーキテクトの視点から深く、そして網羅的に掘り下げる。公開された一次情報を基に、Panther Lakeがパーソナルコンピューティングの性能と電力効率をいかにして変革するのか、その技術的本質に迫る。

AD

Intel復活の狼煙か? Panther Lakeが背負う重責

近年のプロセッサ市場において、Intelはかつてないほどの熾烈な競争に直面している。Appleは自社設計のApple Siliconで性能と電力効率の両面で驚異的な飛躍を遂げ、AMDはRyzenシリーズでマルチコア性能とグラフィックス性能を武器に市場を席巻。さらにQualcommがSnapdragon Xシリーズを投入し、「Windows on Arm」という新たな潮流を生み出そうとしている。

このような状況下で、2025年後半から2026年初頭にかけて市場投入が予定されるPanther Lakeは、Intelにとって単なる新製品以上の意味を持つ。これは、同社が掲げる「5年間で4つのプロセスノードを立ち上げる」という野心的なロードマップの最終目的地であり、プロセス技術におけるリーダーシップを取り戻すための試金石である。

Panther Lakeの設計思想は明確だ。それは、前世代にあたる「Lunar Lake」が追求した卓越した電力効率と、「Arrow Lake」が目指したスケーラブルなパフォーマンスを一つの製品ファミリーに統合することにある。この二律背反とも思える目標を達成するため、Intelはプロセス技術、CPUマイクロアーキテクチャ、GPU、NPU、そしてチップレットを統合するパッケージング技術に至るまで、持てる技術のすべてを注ぎ込んでいる。

Intel 18Aプロセス:5年で4世代を進むロードマップの集大成

Panther Lakeの性能と効率を根底から支えるのが、そのコンピュートタイルに採用される「Intel 18A」プロセスである。これは業界における「2nm相当」のプロセスノードであり、IntelがTSMCやSamsungといった競合ファウンドリから技術的優位性を取り戻すための最重要技術と位置づけられている。

18Aとは何か?:2つの革命的技術「RibbonFET」と「PowerVia」

Intel 18Aの革新性は、主に2つの新技術によってもたらされる。

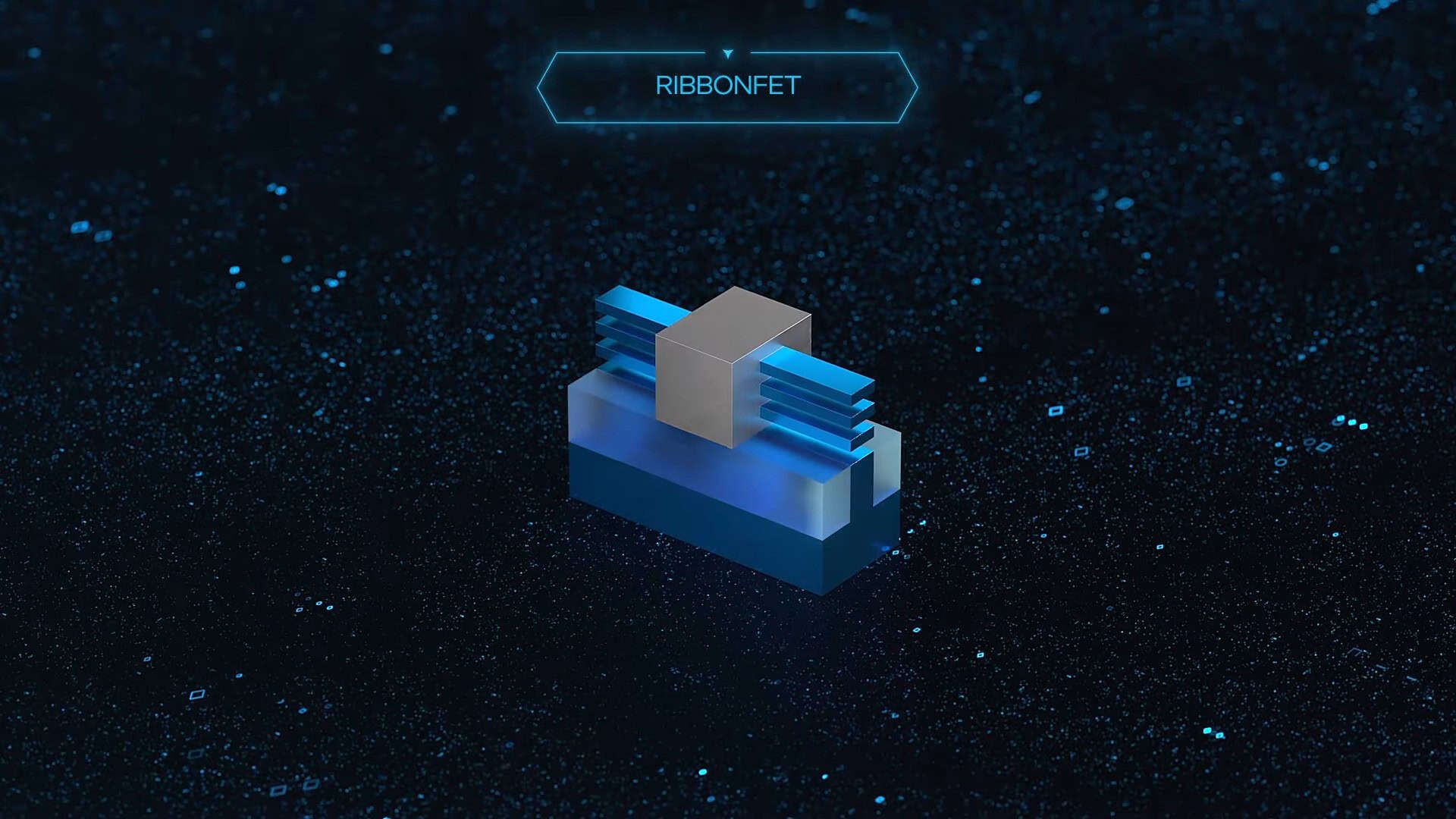

1. RibbonFET(リボンフェット):
これは、約10年以上にわたり半導体産業を支えてきたFinFET(フィンフェット)構造に代わる、全く新しいトランジスタアーキテクチャである。Gate-All-Around (GAA) とも呼ばれるこの技術は、電流が流れるチャネル(シリコンナノシートの積層体)の周囲をゲートが完全に包み込む構造を持つ。

  • 技術的優位性: FinFETではゲートがチャネルの3方向しか覆えず、底面からのリーク電流(電流オフ時の不要な電力漏れ)が避けられなかった。RibbonFETではチャネルを全方向から制御することで、このリーク電流を劇的に抑制し、トランジスタのスイッチング効率を大幅に向上させる。これは、より低い電圧で高速な動作を可能にし、結果として「ワットあたりの性能」を飛躍的に高める。

2. PowerVia(パワーヴィア):
これは、チップの裏面から電力を供給する画期的な技術である。従来のチップ設計では、トランジスタ層の上部に、信号を伝達する配線と電力を供給する配線を複雑に混在させていた。チップが高密度化するにつれ、この「配線渋滞」は性能向上の大きな足かせとなっていた。

  • 技術的優位性: PowerViaは、電力供給網をトランジスタ層の裏面に完全に分離する。これにより、表面の信号配線はより最適化されたレイアウトが可能となり、信号伝達の遅延を低減できる。裏面の電力供給網は太く短い経路でトランジスタに直接接続されるため、電圧降下(IRドロップ)が減少し、より安定した電力供給が実現する。Intelによれば、これによりチップ密度は最大30%向上し、電力損失も大幅に削減されるという。

これらの技術革新により、Intel 18Aは前世代のIntel 3プロセスと比較して、最大15%のワットあたり性能向上を実現するとされている。これは、Panther Lakeが掲げる「電力効率とパフォーマンスの両立」の物理的な基盤となるものである。

製造拠点とサプライチェーン:脱TSMC依存への布石

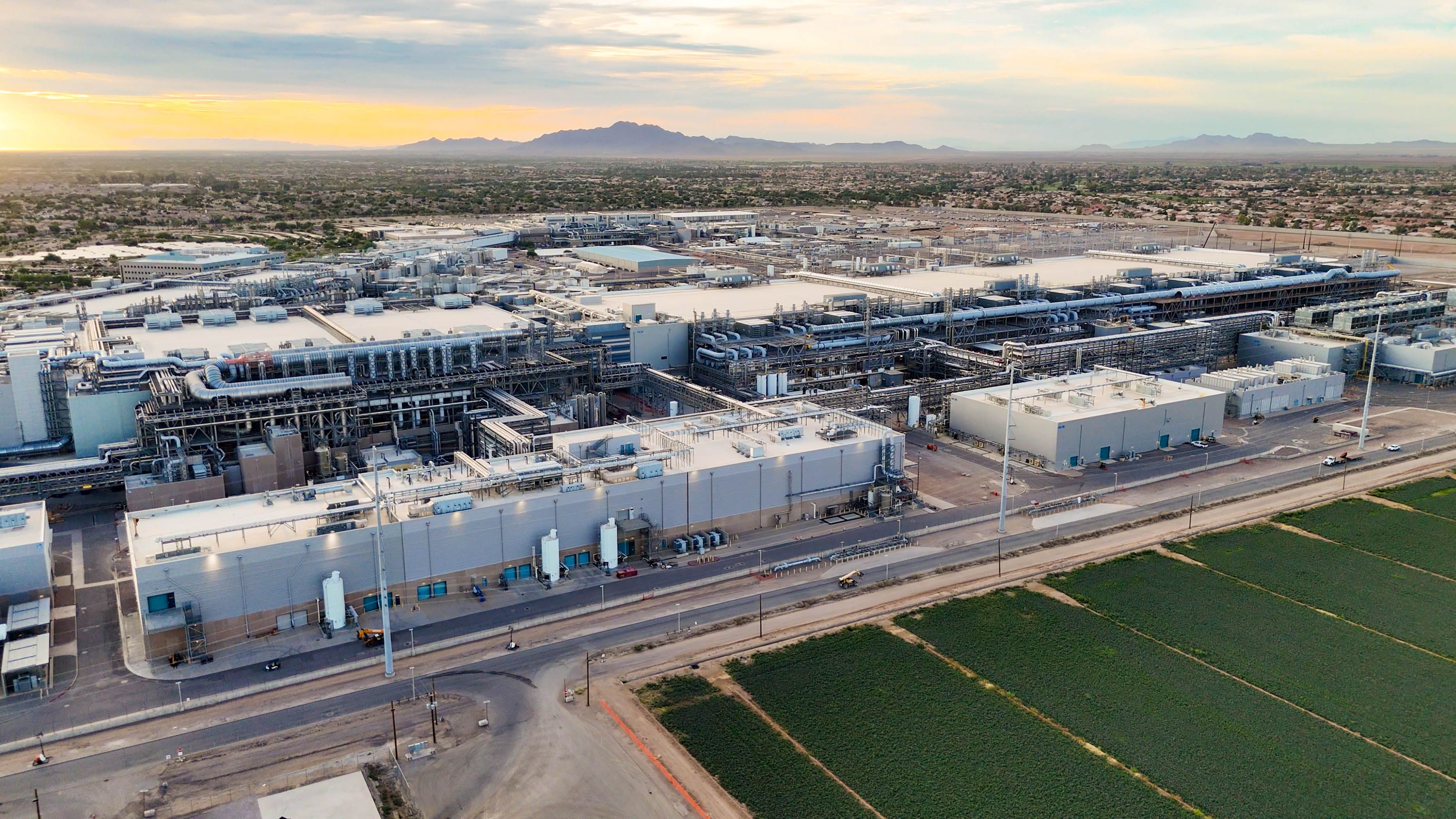

Panther Lakeのコンピュートタイルは、アリゾナ州チャンドラーにあるIntelの最新鋭工場「Fab 52」で量産される。 これは、米国内で開発・製造される初の2nmクラスの最先端プロセスノードとなり、経済安全保障の観点からも極めて重要な意味を持つ。

しかし、Panther Lakeは完全にIntel自社工場のみで製造されるわけではない。IntelはMeteor Lakeから続く「ディスアグリゲーテッド・アーキテクチャ(分離設計)」をさらに推し進めている。

  • コンピュートタイル: CPUコア、NPU、IPUなどを内蔵。Intel 18Aで製造。
  • グラフィックスタイル: SKUによって異なり、4コア版はIntel 3、高性能な12コア版はTSMC N3Eで製造されると報じられている。
  • プラットフォーム・コントローラー・タイル (PCH): I/O機能を集約。TSMC N6で製造。

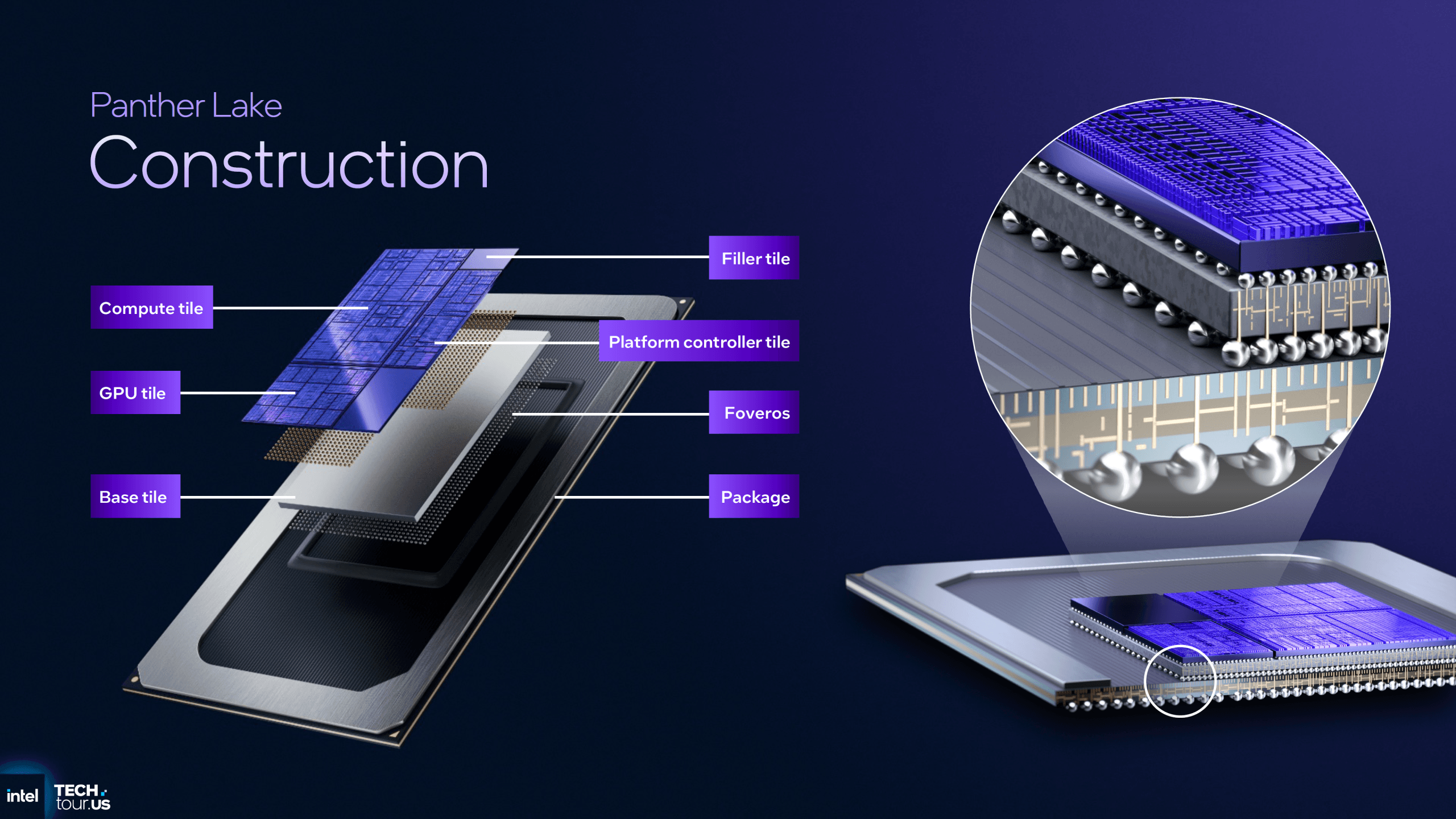

これらの異なるプロセスで製造されたチップレット(タイル)は、Intelの先進パッケージング技術「Foveros」を用いて一つのチップとして統合される。この戦略は、各機能に最適なプロセス技術を柔軟に選択できる(コスト、性能、供給安定性)というメリットがある一方で、Intelが最先端プロセスにおいて未だTSMCに完全に追いついていない現実も示唆している。しかし、最も重要な頭脳部であるコンピュートタイルを自社の最新鋭18Aで製造することは、Intelの技術的回復を示す力強いメッセージとなる。

AD

CPUアーキテクチャの進化:Cougar CoveとDarkmontの正体

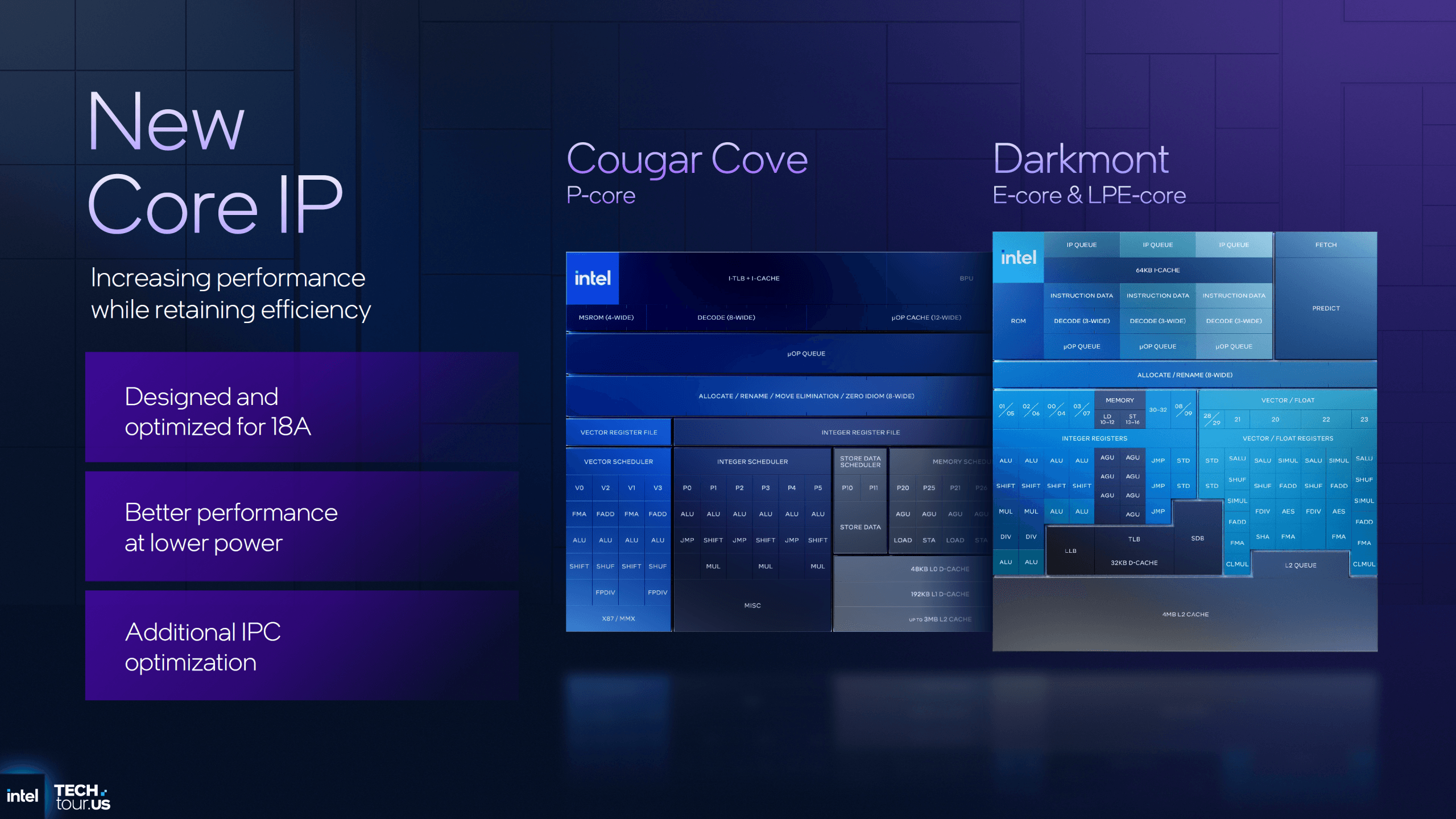

Panther LakeのCPU性能は、Intel 18Aプロセスに最適化された2つの新しいマイクロアーキテクチャ、「Cougar Cove(クーガーコーブ)」Pコアと「Darkmont(ダークモント)」Eコアによって定義される。

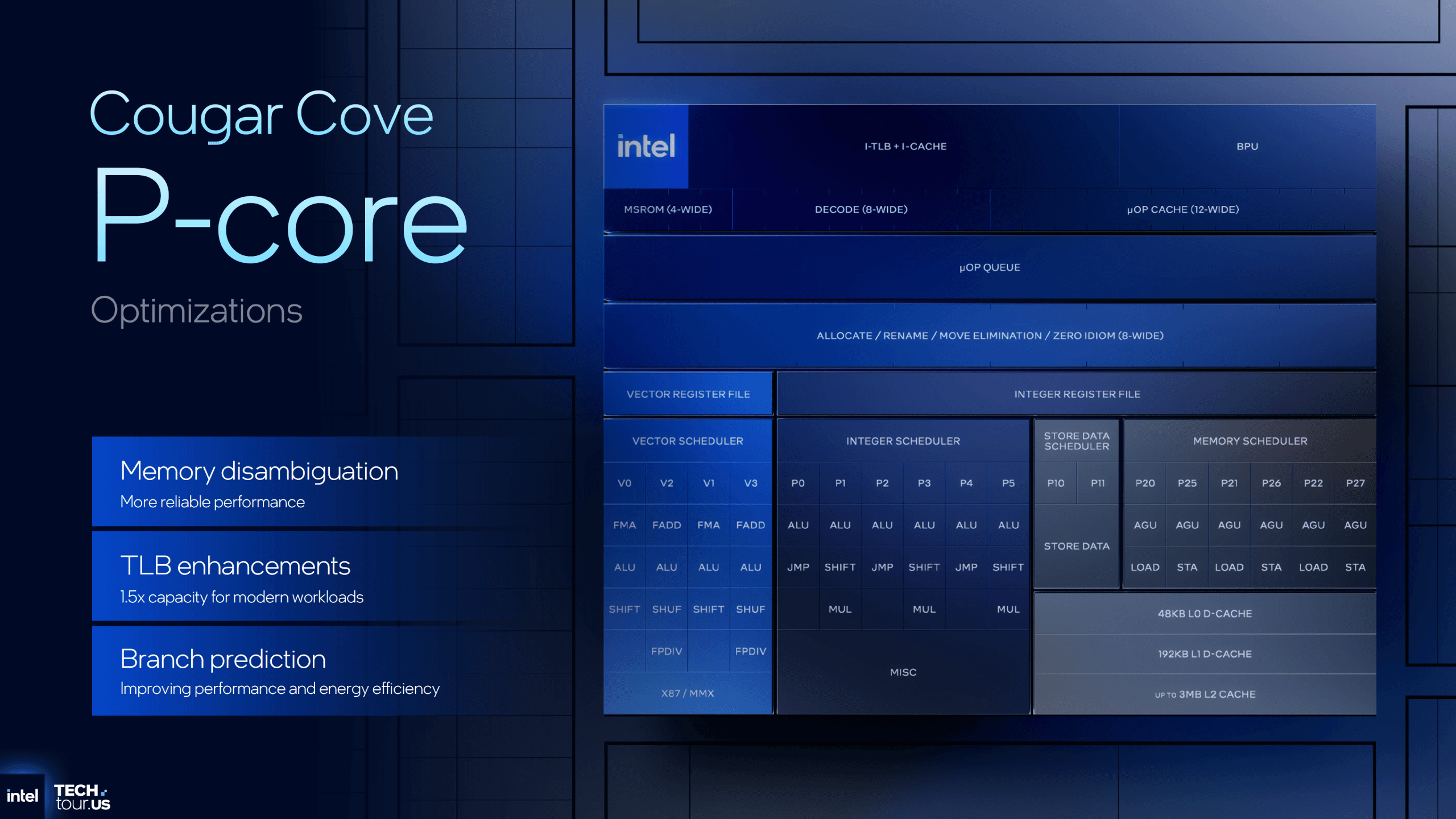

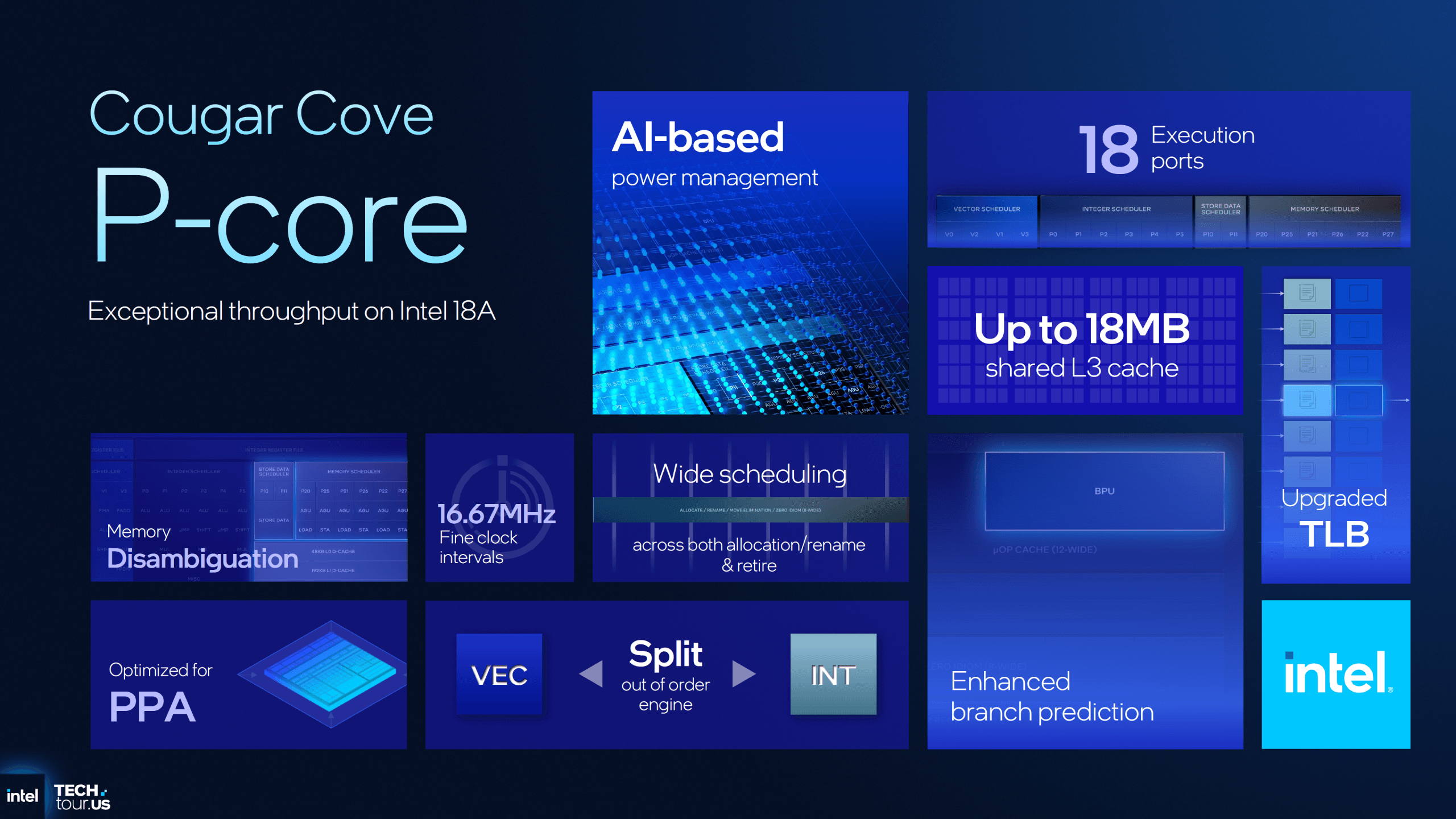

Pコア「Cougar Cove」:Lion Coveからの正統進化

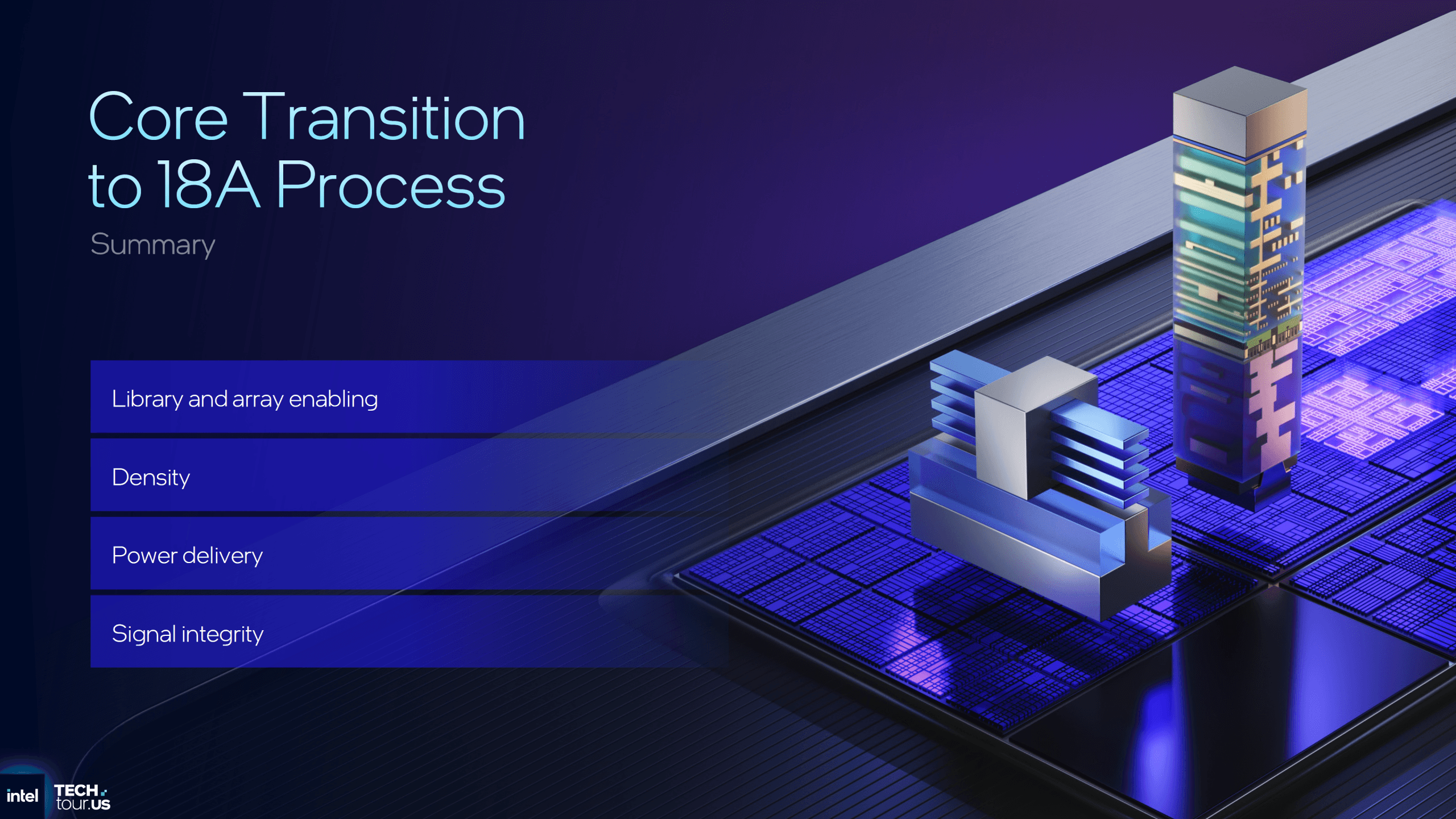

Cougar Coveは、Arrow LakeやLunar Lakeで採用された「Lion Cove」アーキテクチャをベースに、18Aプロセスへの最適化を主眼に置いて開発された。アーキテクチャの実行幅(8-wide decode)や深さといった基本構造は維持しつつ、効率とIPC(クロックあたりの命令実行数)を向上させるための地道な改良が施されている。

  • メモリ曖昧性解消 (Memory Disambiguation) の強化: プログラム実行中、CPUはメモリからの読み込み(ロード)と書き込み(ストア)を絶えず行う。Cougar Coveでは、互いに関連のあるロードとストアをより正確に予測し、命令のスケジューリングを最適化する能力が向上した。これにより、不要な待機時間を減らし、実効IPCを高めることができる。
  • TLB (Translation Lookaside Buffer) の容量拡大: TLBは、仮想メモリと物理メモリのアドレス変換情報を高速に参照するためのキャッシュである。18Aプロセスの高密度化を活かしてTLBの容量を1.5倍に増やすことで、特に大規模なデータセットを扱う複雑なワークロードにおいて、アドレス変換のミスヒットを減らし、性能を向上させる。
  • 分岐予測 (Branch Prediction) の改良: Lion Coveで導入された先進的な分岐予測ユニットがさらに洗練された。アルゴリズムの精度向上と、予測情報を保持するバッファ容量の増加により、より正確かつ低遅延でプログラムの次の流れを予測できるようになった。正確な分岐予測は、投機的実行の無駄をなくし、性能と電力効率の両方に直接貢献する。

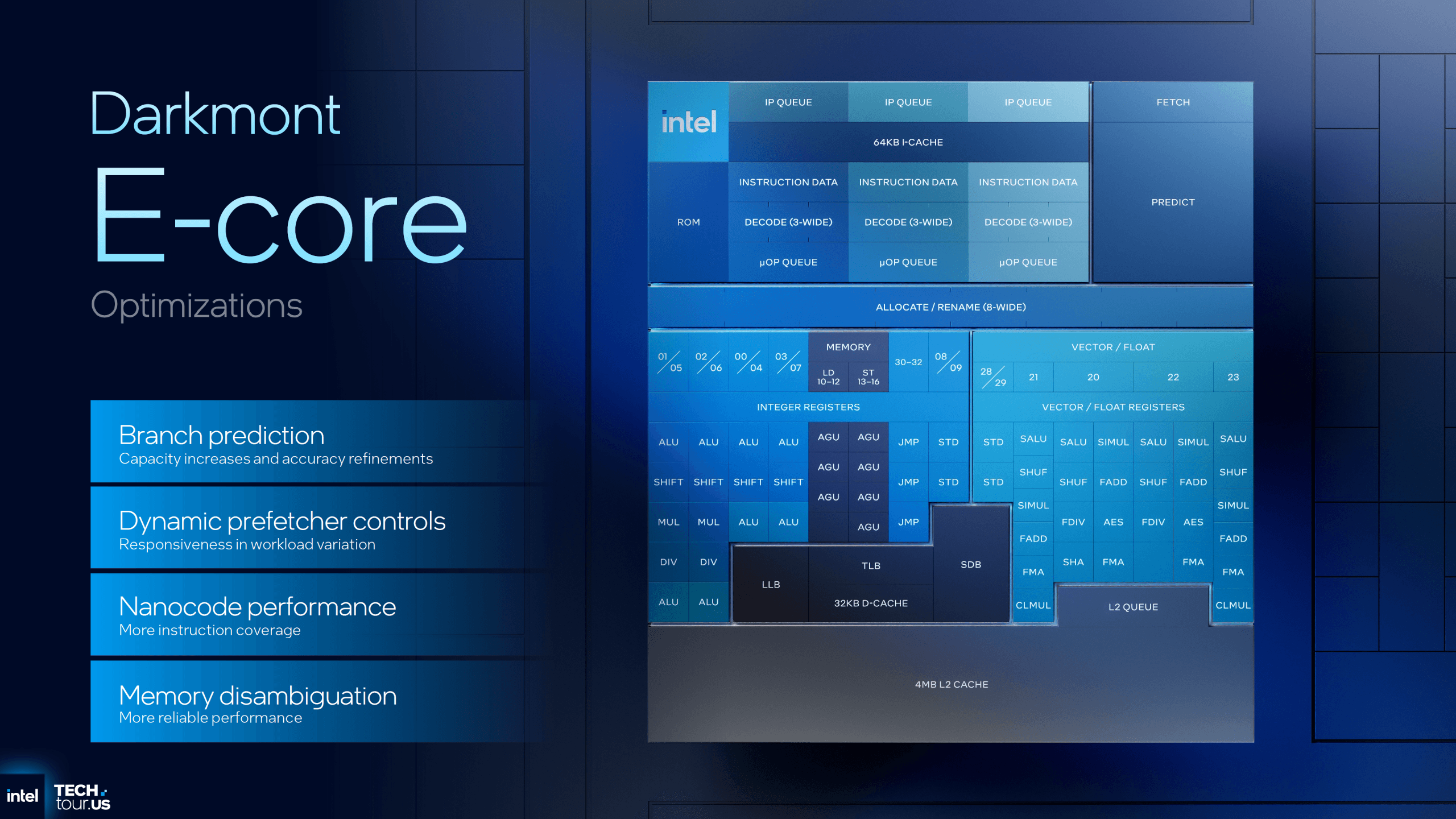

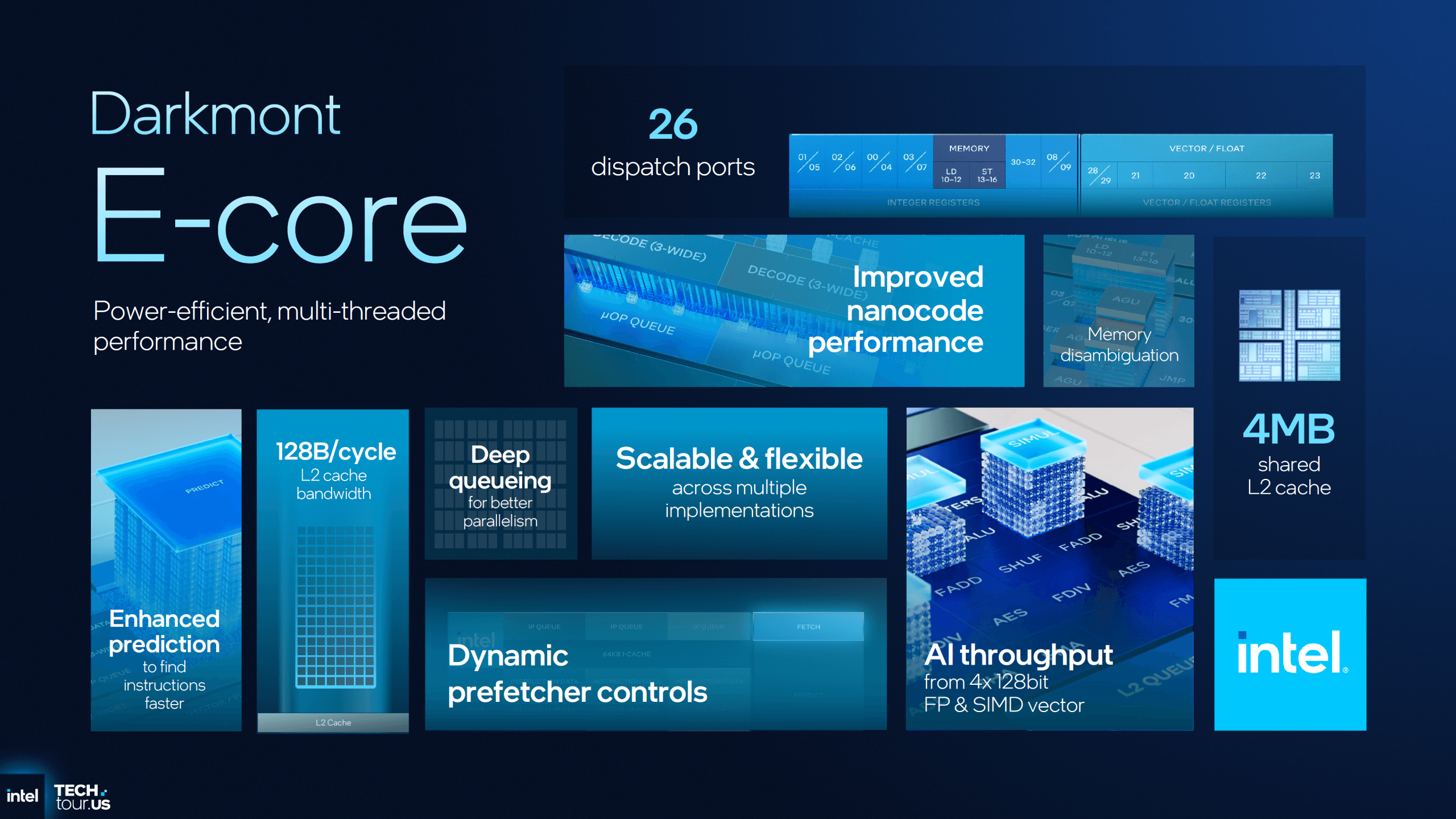

Eコア「Darkmont」:Skymontを継承し、Raptor Coveをも凌駕する

Darkmontは、Lunar Lakeで驚異的なIPC向上を達成した「Skymont」アーキテクチャの進化形である。Cougar Coveと同様、分岐予測の強化や動的なプリフェッチャー制御といった改良が加えられているが、最も注目すべきは「Nanocode(ナノコード)」の拡充だ。

  • Nanocodeの拡充: x86アーキテクチャには、一つの命令が内部的に多数のマイクロオペレーション(μOPs)に分解される複雑な命令が存在する。従来、これらはマイクロコードROMから逐次的に読み出されて処理されていたが、これが性能のボトルネックになることがあった。Skymontで導入されたNanocodeは、これらの複雑な処理の一部をハードウェア(PLA: Programmable Logic Array)に実装し、並列実行を可能にする仕組みである。Darkmontでは、このNanocodeが対応する命令の種類を増やすことで、より多くの場面でマイクロコードROMへのアクセスを回避し、レイテンシと消費電力を削減する。

この結果、Darkmont Eコアの性能は飛躍的に向上した。Intelの内部資料によれば、Darkmont Eコアは、第13世代Coreプロセッサ(Raptor Lake)のPコアである「Raptor Cove」と、同等の消費電力においてより高い性能を発揮するという。 これは驚くべき進化であり、かつてはバックグラウンドタスク処理用と見なされていたEコアが、今や数世代前の高性能コアを凌駕する性能を持つことを意味する。これにより、ゲームのような要求の厳しいタスクの一部をEコアにオフロードし、PコアとGPUの電力ヘッドルームを確保するといった、より高度な電力管理が可能になる。

3階層ハイブリッドアーキテクチャの完成形

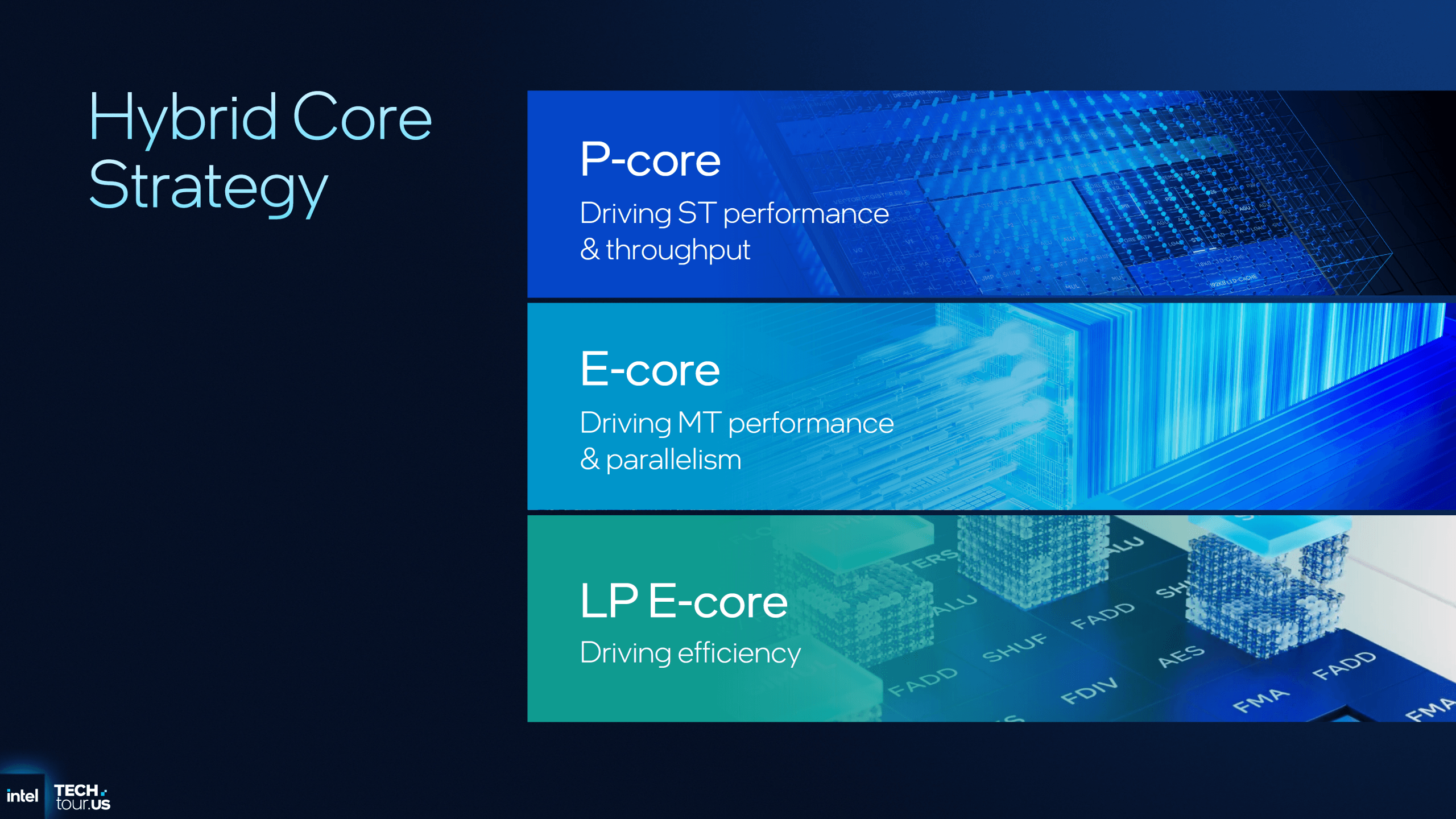

Panther Lakeは、Pコア、Eコア、そしてSoCタイル内に配置された低消費電力アイランドの「LP Eコア」という3階層のハイブリッド構成を継承・発展させている。

  • LP Eコアの強化: Meteor Lakeで導入された低消費電力アイランドは、Panther Lakeでは4つのDarkmont LP Eコアと4MBの共有L2キャッシュで構成される。 これにより、バックグラウンドタスクや軽負荷のアプリケーションを、より高性能かつ効率的に処理できるようになった。

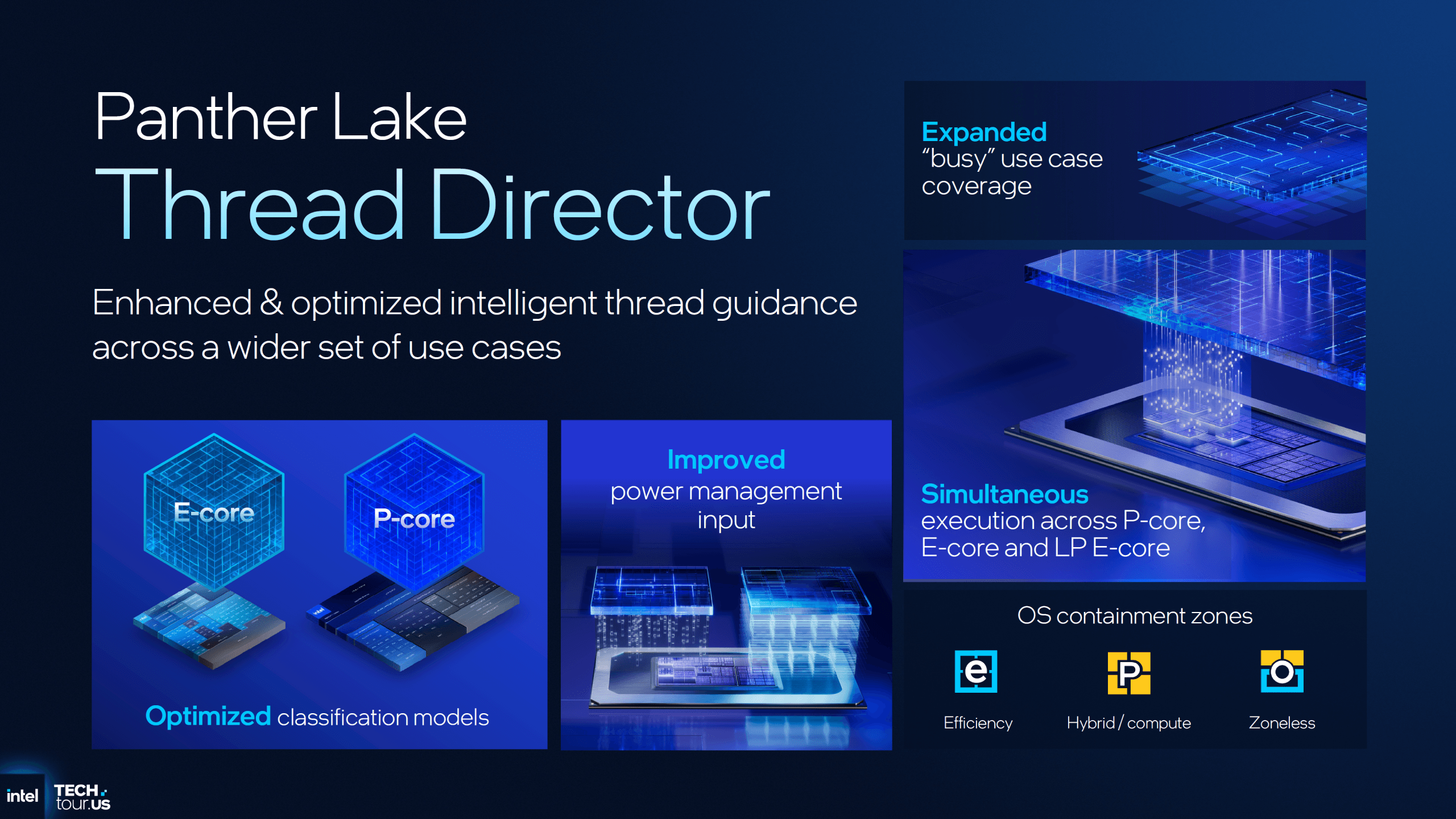

  • Intel Thread Directorの進化: 刷新されたThread Directorは、OSに対して各コアの特性をより正確にフィードバックする。ワークロードはまずLP Eコアに割り当てられ、負荷が増大するとEコア、さらにPコアへと、滝が流れるようにシームレスに移行する。特に注目すべきは、ゲームプレイ中の最適化である。グラフィックスドライバからのヒントに基づき、ゲームのスレッドを積極的にEコアに配置することで、Pコアの消費電力を抑制し、その分の電力をGPUに割り当てることで、フレームレートを最大10%向上させることが可能だという。

Xe3 GraphicsとNPU5:xPUがもたらすAI体験

Panther Lakeの性能はCPUだけではない。グラフィックス(GPU)とAI処理(NPU)も大幅な進化を遂げ、CPUと合わせて「xPU」として統合的なAIプラットフォームを形成する。

GPU「Xe3」アーキテクチャ:統合グラフィックスの新たな地平

Panther Lakeは、第3世代となる「Xe3」グラフィックスアーキテクチャを搭載する。SKUに応じて、4基のXeコアを持つバージョンと、12基のXeコアを持つ高性能バージョンの2種類が用意される。

  • アーキテクチャの改良: Xe3では、GPUの基本単位であるレンダースライス内のXeコア数が4から6に増加。さらに、L1キャッシュとL2キャッシュが大幅に増量された。 これにより、GPU内部でより多くのデータを保持できるようになり、低速なメインメモリへのアクセスを削減。実効性能を大きく向上させる。
  • レイ・トレーシング性能の向上: 新たなスレッドソーティングユニットの導入により、レイ・トレーシング処理におけるパイプラインの効率が改善され、よりリアルな光と影の表現を高速に描画できるようになった。
  • XeSS-MFG (Multi-Frame Generation): これまでのXeSS(AIアップスケーリング)とフレーム生成に加え、新たに「複数フレーム生成」機能が導入される。これは、レンダリングされた2つのフレームの間に、AIが生成したフレームを最大3フレーム挿入する技術である。 理論上、これによりフレームレートを3倍から4倍に引き上げることが可能だが、入力遅延(レイテンシ)の増加というトレードオフも存在する。Intelは、低フレームレート時(25-30fps)にはこの技術の価値が高いとしつつ、レイテンシに敏感なユーザー向けにオフにするオプションも提供するとしている。

Intelは、これらの改良により、Panther LakeのGPUは前世代(Lunar Lake)と比較して50%以上の性能向上を達成すると主張している。 特に12 Xeコア版は、これまでの統合グラフィックスの常識を覆す性能を発揮し、多くのPCゲームを快適にプレイできるだけでなく、クリエイティブなAIタスクにおいても強力なアクセラレータとして機能することが期待される。

NPU5:効率を極めたAIエンジン

AI PCの中核を担うNPU(Neural Processing Unit)も第5世代へと進化した。近年の業界トレンドである「TOPS(1秒あたりの兆回演算)競争」とは一線を画し、Panther LakeのNPU5は電力効率と面積効率の向上に重点を置いている。

  • TOPS競争からの転換: NPU5の性能値は約50 TOPSであり、前世代NPU4の48 TOPSから微増に留まる。 しかし、これは性能が停滞していることを意味しない。

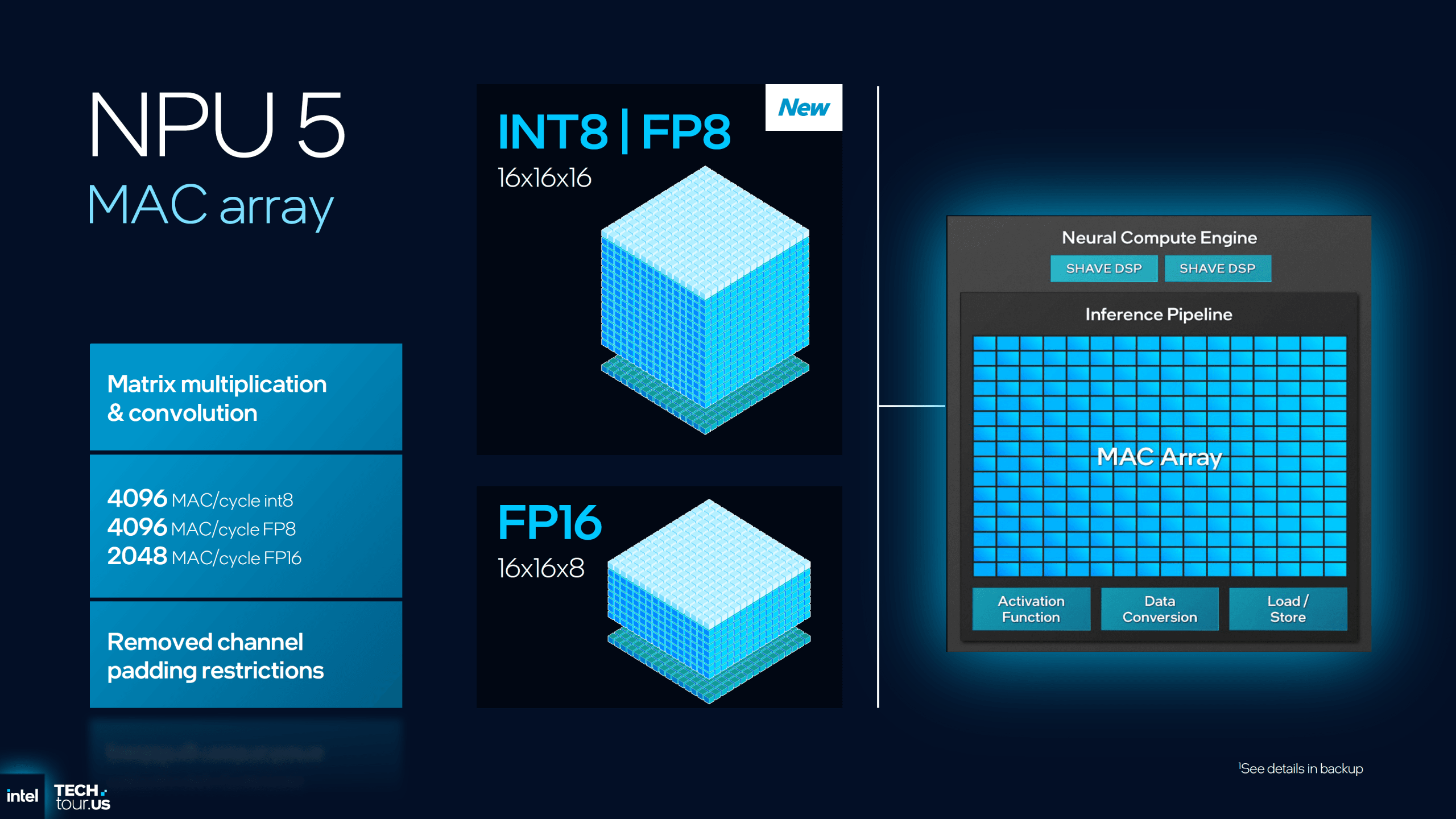

  • アーキテクチャの効率化: NPU5では、演算ユニットであるMACアレイのサイズを2倍にし、周辺回路を合理化することで、面積あたりのTOPS性能(TOPS/area)を40%以上も改善した。 つまり、より小さなチップ面積で同等以上の性能を発揮できる、極めて効率的な設計となっている。
  • FP8フォーマットへの対応: 新たにFP8(8ビット浮動小数点数)フォーマットをサポート。推論タスクにおいて精度をほとんど損なうことなく、FP16フォーマットに比べて電力効率を50%以上向上させることができる。

Panther Lakeのプラットフォーム全体での合計AI性能は最大180 TOPS(NPU: 50 TOPS, GPU: 120 TOPS, CPU: 10 TOPS)に達するとされている。 このバランスの取れたxPU設計により、Windows Copilotのような常時稼働の軽量AIタスクはNPUが、Stable Diffusionのような大規模な画像生成はGPUが、といったように、ワークロードに応じて最適なエンジンを使い分けることで、システム全体の応答性と電力効率を最大化する。

AD

プラットフォーム全体の進化と構成

Panther Lakeは、これら最新のコンポーネントを3つの異なるダイ構成にまとめ、幅広い市場セグメントに対応する。

3つのダイ構成とその戦略的狙い

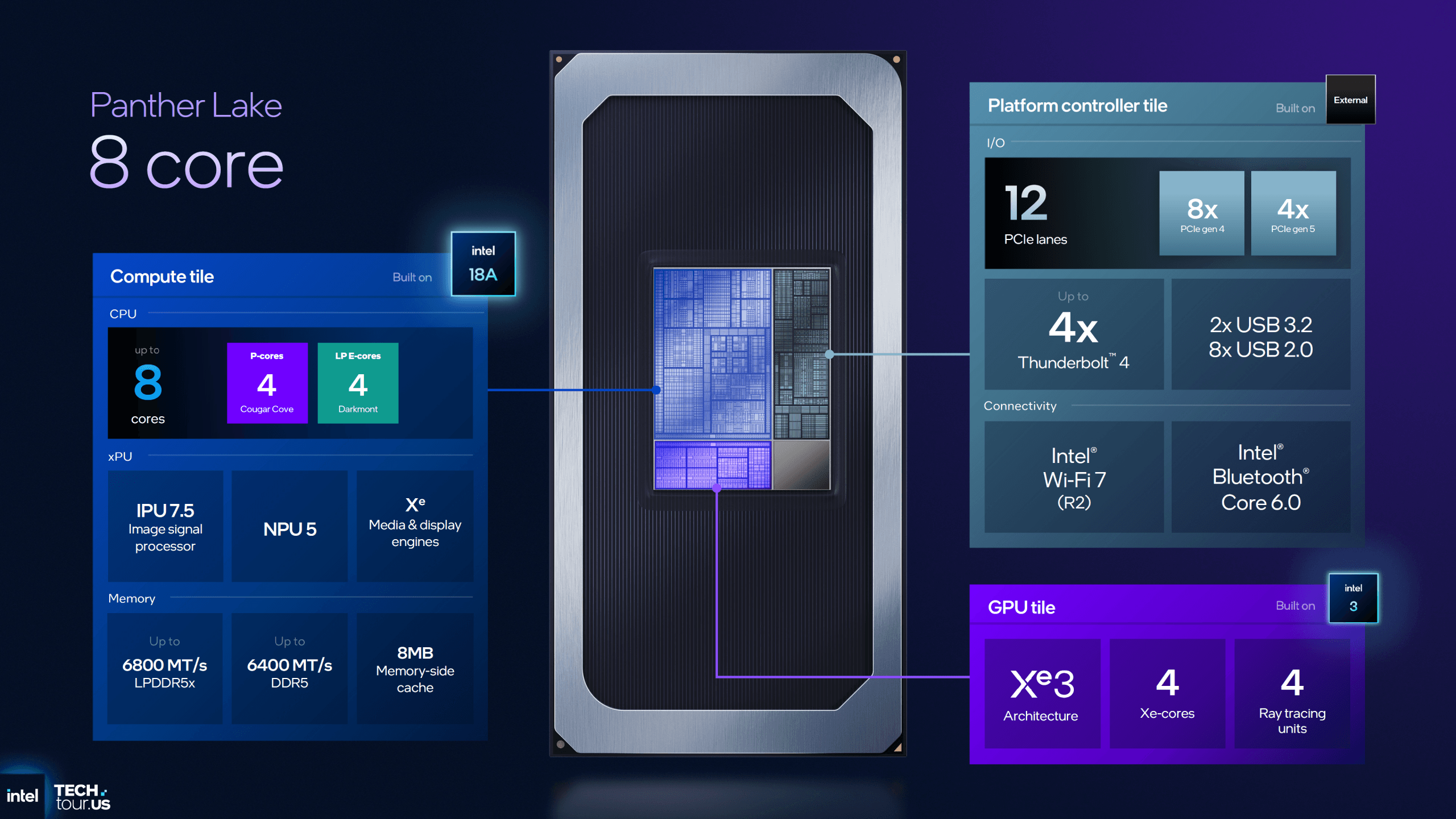

  1. 8コア版 (4P + 4LPE + 4 Xe3): Eコアを搭載せず、薄型軽量ノートPCに特化。Lunar Lakeの後継と目される構成で、優れたバッテリー寿命を最優先する。

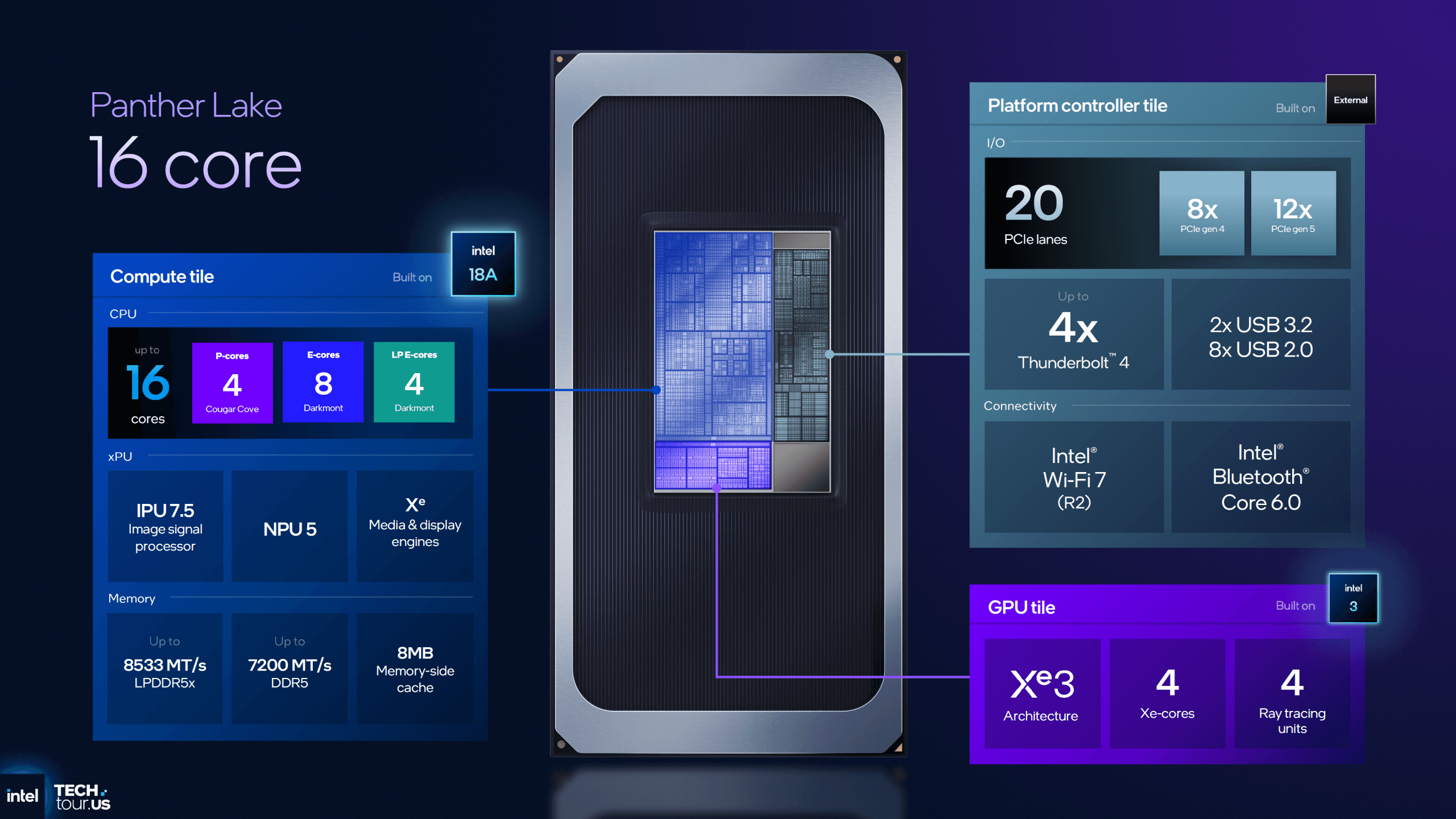

  2. 16コア版 (4P + 8E + 4LPE + 4 Xe3): バランスの取れたCPU構成と、より多くのPCIeレーン(最大20レーン)を持つ。外付けのディスクリートGPU(dGPU)と組み合わせることを想定した、高性能ノートPCやゲーミングノートPC向け。 Arrow Lake-Hの後継に位置づけられる。

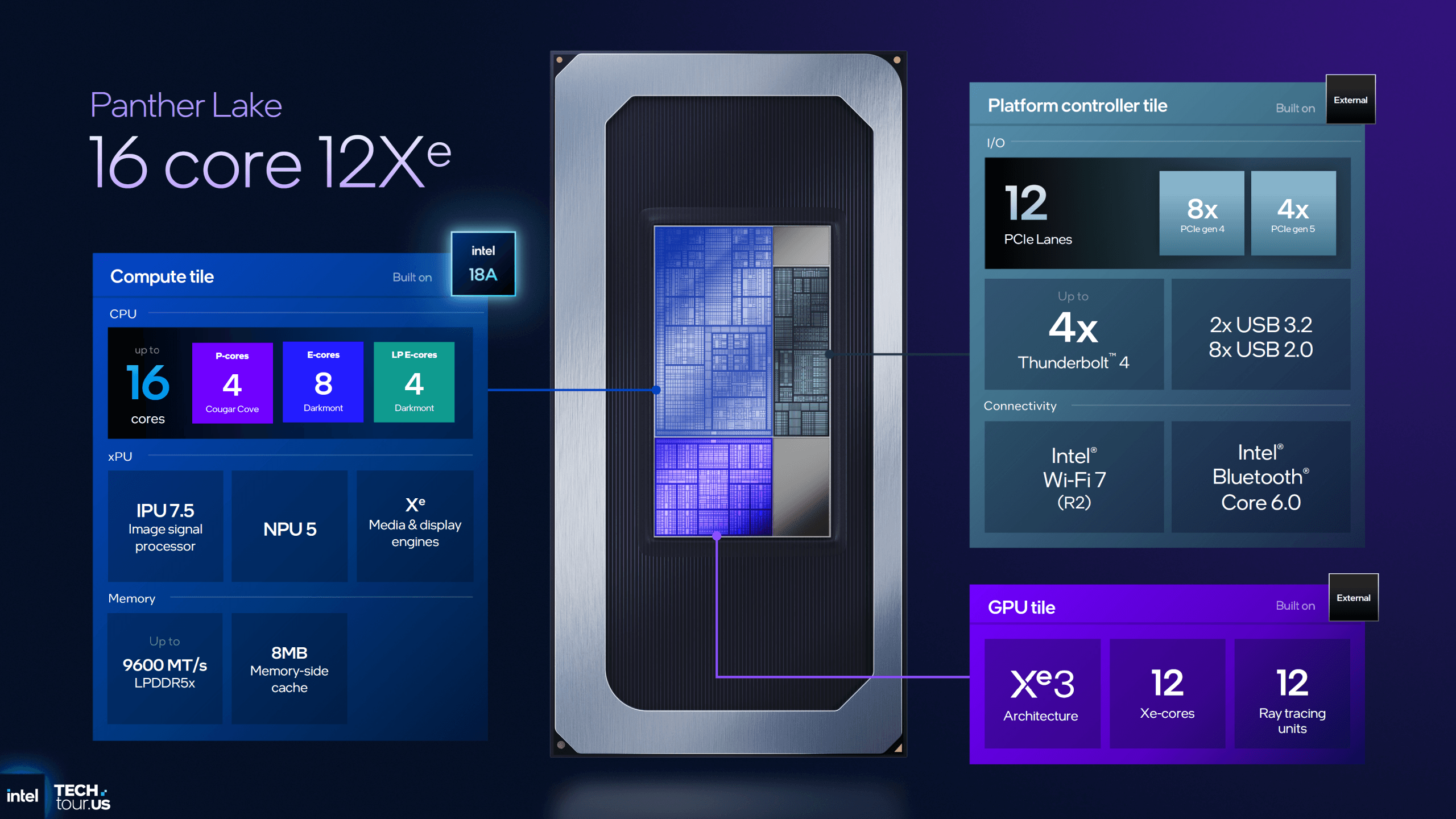

  3. 16コア/12Xe版 (4P + 8E + 4LPE + 12 Xe3): 強力な12コアGPUを統合し、ディスクリートGPUなしで高いグラフィックス性能を実現する。PCIeレーンは少なく、プレミアムな薄型ノートPCや、携帯ゲーミングPC市場をターゲットとする。AMDのRyzen AI Max(旧称Strix Halo)への対抗馬と見られる。

この柔軟な製品展開により、IntelとPCメーカーは、エントリークラスからハイエンドまで、多様なニーズに応える製品ラインナップを構築することが可能になる。

メモリサブシステム:オンパッケージメモリ(MoP)からの回帰

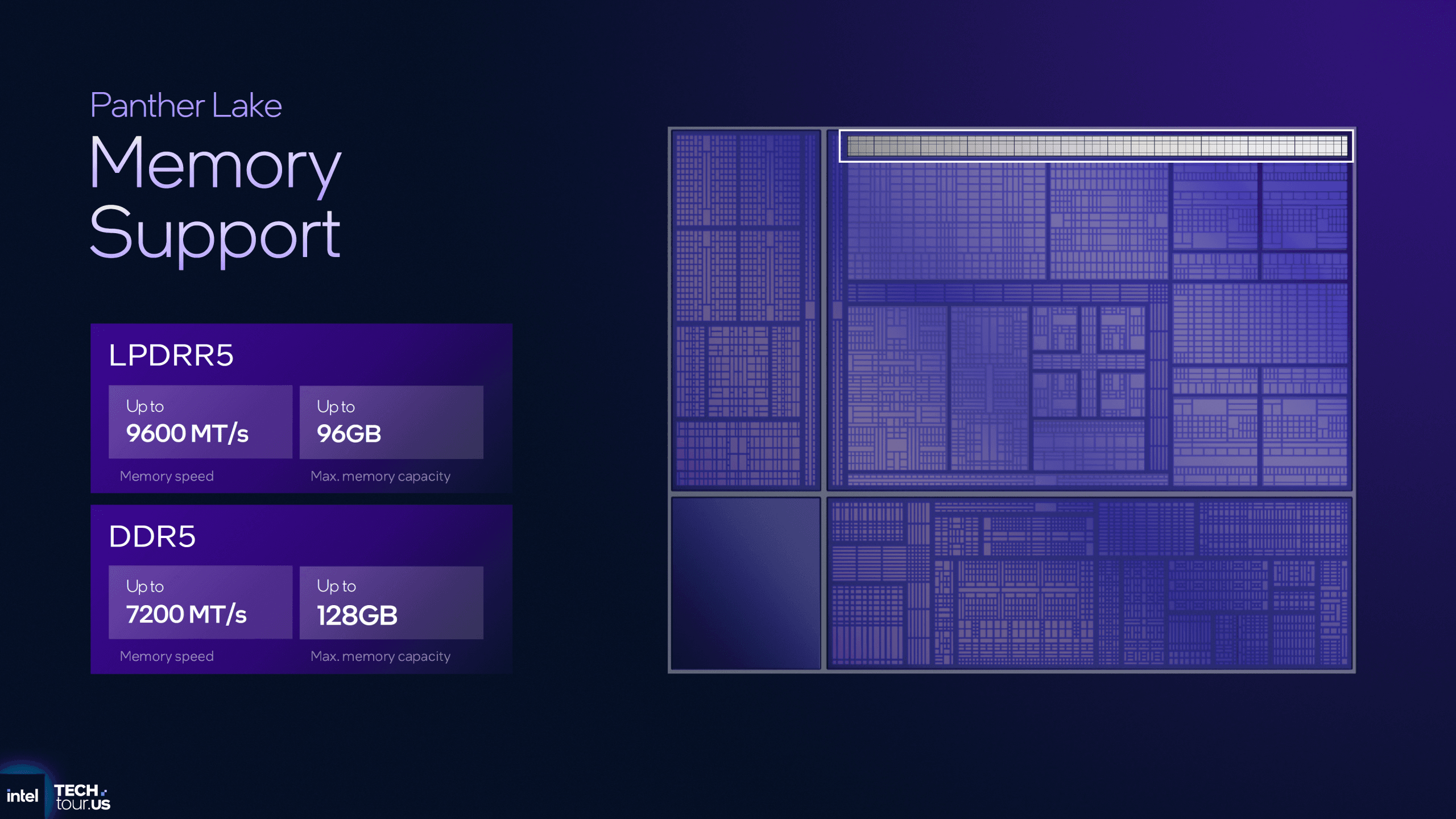

Lunar Lakeでは、メモリをCPUパッケージ上に直接実装するMoP (Memory-on-Package) を採用し、低消費電力化と基板面積の縮小を実現した。しかし、Panther Lakeではこのアプローチを廃止し、従来のDIMMスロット(DDR5)やマザーボード直付け(LPDDR5X)をサポートする方式に戻った。

これは、PCメーカー(OEM)にメモリ容量や種類の選択肢を広く提供し、多様な価格帯の製品を設計しやすくするための戦略的判断と見られる。対応メモリ速度も向上しており、LPDDR5Xは最大9600 MT/s、DDR5は最大7200 MT/sに達する。 この広帯域メモリは、特に12コア版Xe3 GPUの性能を最大限に引き出すために不可欠である。

性能予測と市場への影響

Intelが公表した性能目標は野心的だ。

  • シングルスレッド性能: Lunar Lakeと比較して、同じ消費電力で10%高い性能、または同じ性能なら40%低い消費電力。
  • マルチスレッド性能: Lunar Lakeと比較して、同じ消費電力で50%以上高い性能。Arrow Lake-Hと比較して、同じ性能なら30%低い消費電力。

これらの数値は、Panther Lakeが前世代から大幅なジャンプアップを遂げることを示唆している。特にマルチスレッド性能の向上は、クリエイティブ作業やソフトウェア開発において大きな恩恵をもたらすだろう。

2026年の市場において、Panther Lakeは各社のフラッグシップ製品と直接競合することになる。

  • 対Apple Silicon: Mシリーズが誇る驚異的な電力効率とシングルスレッド性能にどこまで迫れるか。Intel 18Aプロセスの真価が問われる。
  • 対AMD Ryzen: 高性能な統合GPUを巡る直接対決。特にPanther Lakeの12Xe版とAMDの次世代APUの性能比較が市場の注目を集めるだろう。
  • 対Qualcomm Snapdragon: アーキテクチャの異なるArmベースプロセッサとの効率競争。Windows on Armエコシステムの成熟度も勝敗を分ける鍵となる。

Panther Lakeの成功は、Intel自身の未来を占う上で極めて重要だ。18Aプロセスの順調な立ち上がりとPanther Lakeの競争力は、Intelがファウンドリ事業(Intel Foundry Services)で顧客を獲得するための最も強力なショーケースとなる。

Panther Lakeが切り拓くPCの未来

Intel Panther Lakeは、単なるプロセッサの世代交代ではない。それは、Intelが技術的リーダーシップを取り戻すための執念と、PCの未来像を具現化したアーキテクチャである。

最先端のIntel 18Aプロセスがもたらす物理的な基盤の上に、洗練されたCougar Cove PコアDarkmont Eコアがこれまでにないレベルの性能と効率を両立させる。そして、強力なXe3 GPUと効率的なNPU5が連携することで、ゲーム、クリエイティブ、そしてAIといったあらゆるタスクを高度に処理する。

このPanther Lakeが市場に広く受け入れられたとき、Intelは再びプロセッサ市場の頂点に返り咲くための確かな一歩を踏み出すことになるだろう。2026年、我々が手にするノートPCは、このPanther Lakeによって、より賢く、よりパワフルで、より長時間駆動する、真の「AI PC」へと進化を遂げているはずだ。その到来は、パーソナルコンピューティングの新たな時代の幕開けを告げるものとなるだろう。
