2025年11月27日、テクノロジー業界の視線はTSMCが開催した「Open Innovation Platform (OIP) Ecosystem Forum」に注がれていた。AI需要が爆発的に拡大し、計算資源への渇望が留まるところを知らない現在、半導体製造の王者TSMCが示したロードマップは、単なる技術発表の枠を超え、今後の世界経済と地政学的なパワーバランスをも左右する重要な意味を持っている。
本稿では、OIPフォーラムで明らかになったTSMCの最新ロードマップ、特に量産が開始された「N2（2nmプロセス）」から、裏面電源供給を採用する「A16」、そしてその先の「A14」へと続く技術的進化の詳細を見ていきたい。
N2の量産開始とナノシート・トランジスタの到来
最大のトピックは、TSMCが「N2プロセスの量産に入った」と宣言したことである。これは半導体業界にとって、FinFET（フィン型電界効果トランジスタ）からの完全なパラダイムシフトを意味する。
FinFETからGAA（ナノシート）への歴史的転換
長年、微細化の主役であったFinFET構造は、3nm世代で物理的な限界に達しつつあった。電流の制御（ゲート制御）が難しくなり、リーク電流の増大や性能向上の鈍化が懸念されていたからだ。
これに対し、N2で採用されるナノシート・トランジスタ（GAA: Gate-All-Around構造）は、チャネル（電流の通り道）をゲート電極が全周から包み込む構造を持つ。これにより、電流のON/OFF制御が劇的に向上し、低電圧での動作と高性能化を両立させることが可能になる。TSMCがこのタイミングでN2の量産（Volume Production）をアナウンスしたことは、歩留まり（Yield）の問題を解決し、商用ベースでの供給体制が整ったことを示唆しており、競合他社に対する圧倒的なリードを改めて印象付けた。
N2ファミリーの展開

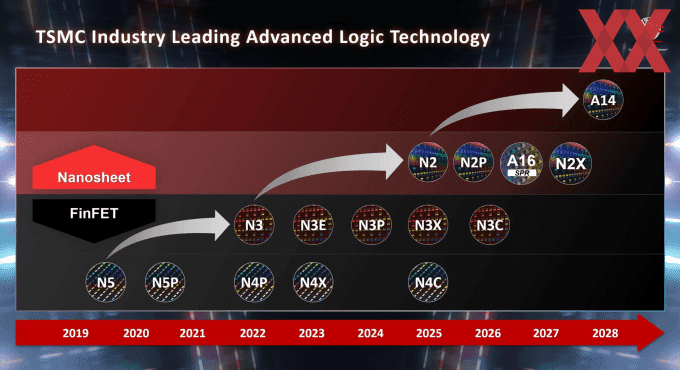

ロードマップによれば、基本となるN2に続き、パフォーマンスを強化した「N2P」が2026年初頭に立ち上がる予定だ。この迅速な改良版の投入は、AppleやNVIDIAといった主要顧客の製品サイクルに合わせたものであり、微細化の歩みを止めないという強い意志の表れである。
オングストローム時代：A16と裏面電源供給（SPR）の革新
TSMCは2nmの先を見据え、単位をナノメートル（nm）からオングストローム（Å）へと切り替えた「Aシリーズ」の展開を具体化させている。特に注目すべきは、2026年末までに初期製品の投入を目指す「A16」である。
Super Power Rail (SPR) がもたらすゲームチェンジ
A16の核心は、ナノシートトランジスタに加え、「Super Power Rail (SPR)」と呼ばれる裏面電源供給ネットワーク（BSPDN: Backside Power Delivery Network）の採用にある。
従来のチップ構造では、信号線と電源線がシリコンウェハーの表面側（フロントサイド）で混雑し、配線抵抗の増大や電圧降下（IRドロップ）が大きな課題となっていた。SPR技術は、電源ラインをウェハーの裏面に移動させることで、以下のメリットを生み出す。
- 信号配線の最適化: 表面のスペースが空くため、信号線をより高密度かつ最適に配置でき、通信速度が向上する。
- 電力効率の改善: 太い電源線を裏面に配置できるため、抵抗が減り、電力損失が大幅に低減する。
- ダイサイズの縮小: 配線層の簡素化により、チップ面積の縮小にも寄与する。
TSMCのデータによれば、A16はN2Pと比較して、同一電圧で8〜10%のクロック向上、または同一性能で15〜20%の消費電力削減を実現するとされている。これは、モバイルデバイスのバッテリー寿命延長だけでなく、電力消費が社会問題化しているAIデータセンターにとって決定的なソリューションとなる。
A14への道筋：N7からの飛躍的な進化

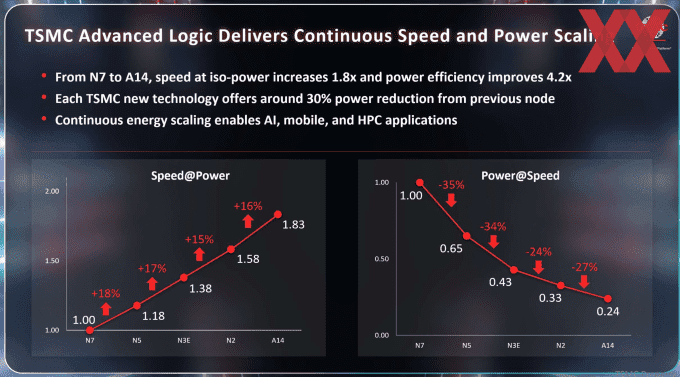

さらにTSMCは、A16の先に「A14」というさらに微細化されたノードを見据えている。特筆すべきは、同社が提示した長期的な性能向上のデータだ。かつての主力プロセスであった「N7」から「A14」への移行において、以下の劇的な進化が見込まれている。
- パフォーマンス: 同一電力で約1.8倍
- エネルギー効率: 全体で約4.2倍
この「4.2倍の効率化」という数字は、単なる技術的なマイルストーンではない。指数関数的に増大するAIモデルの学習・推論コストを抑制し、サステナブルなAI社会を実現するための必須条件と言えるだろう。
戦略的柔軟性：「NanoFlex」とFinFETの延命
最先端プロセスへの移行だけがTSMCの戦略ではない。顧客の多様なニーズに応えるための「柔軟性」もまた、同社の強力な武器である。
NanoFlexによるセルレベルの最適化
N2世代から導入された「NanoFlex」は、設計チームにとっての強力なツールだ。これは、標準セル（Standard Cells）の設計において、高さの異なるセルを同一ブロック内で混在させることを可能にする技術である。
- 低いセル: 電力効率と密度を優先（省電力向け）
- 高いセル: 高速動作と駆動力を優先（ハイパフォーマンス向け）
これらを柔軟に組み合わせることで、設計者は最大15%の周波数向上、あるいは最大30%の消費電力削減を、チップの特定の領域ごとにチューニングできる。これは、CPUコアやGPUコアの一部だけを高速化し、それ以外は徹底して省電力化するといった、きめ細やかな設計を可能にする。
成熟するFinFET：N3CとN4C
一方で、すべての顧客が直ちに高価なナノシートプロセスへ移行するわけではない。TSMCは既存のFinFETプロセスの改良も続けており、「N3C」や「N4C」といったコスト対効果に優れたオプションを提供している。実際、N4Cはすでに顧客による採用が始まっており、ミドルレンジ以下のチップや、最先端プロセスを必要としない周辺チップにおいて重要な役割を果たし続けるだろう。
顧客との共創：NVIDIA Blackwellと「3本の柱」
今回のフォーラムで浮き彫りになったのは、TSMCの強みが単なる「微細化（Advanced Silicon）」だけではないという点だ。HardwareLuxxが指摘するように、「シリコン」「スタッキング（積層）」「パッケージング」という3つの柱が統合されている点にこそ、真の競争優位性がある。
カスタムノードの威力
その象徴的な事例が、NVIDIAの次世代AIチップ「Blackwell」である。このチップは、汎用の4nmプロセスではなく、NVIDIAのために特別にチューニングされたカスタムノード「4N」で製造されている。TSMCの設計チームは、主要顧客と深く連携し、プロセス技術そのものを顧客のアーキテクチャに合わせてカスタマイズする姿勢を見せている。
CoWoSによる統合
さらに、Blackwellのような巨大なチップは、単一のダイでは成立しない。TSMCのパッケージング技術「CoWoS-S（Chip-on-Wafer-on-Substrate）」を用い、ロジックダイと8つのHBM3E（広帯域メモリ）スタックを一つのパッケージに封止することで、初めてその性能を発揮する。
EDA（電子設計自動化）ベンダー、IPプロバイダー、そして製造とパッケージング。これらが密接に連携する「TSMCエコシステム」は、他社が容易に模倣できない高い壁（Moat）を築いている。
微細化の「物理的限界」と「経済的限界」の乖離
TSMCのロードマップは技術的に輝かしいものであるが、その背景には「微細化コストの暴騰」という冷徹な現実がある。N2やA16への移行は、EUV露光装置の多重露光やHigh-NA EUVの導入など、製造コストの大幅な上昇を伴う。
「N7からA14で効率が4.2倍」という数字は魅力的だが、その恩恵を享受できるのは、NVIDIA、Apple、AMD、そして一部のハイパースケーラー（Google, Amazon, Microsoft等）に限られる可能性が高い。彼らはチップ単体のコスト上昇を、システム全体の性能向上やTCO（総所有コスト）の削減で正当化できるからだ。
一方で、それ以外の多くのチップメーカーにとって、A16やA14は「高嶺の花」となる恐れがある。ここで重要になるのが、前述の「NanoFlex」や「N4C」のような技術だ。TSMCは、トップティアの顧客には最先端の「Aシリーズ」を提供しつつ、ボリュームゾーンには最適化された「Nシリーズ」や既存プロセスの改良版を提供することで、業界全体のプラットフォームであり続けようとしている。
「A」という名称の戦略的意図
最後に、「A16」「A14」という名称変更について触れておきたい。これは、競合であるIntelが「Intel 20A」「Intel 18A」というオングストローム級のブランド名を先行して使用したことへの対抗策であることは明白だ。しかし、TSMCの実績とN2の順調な量産開始を鑑みれば、この名称変更は単なるマーケティングではなく、「我々こそがオングストローム時代のリーダーである」という自信の宣言と捉えるべきだろう。
AI時代のインフラを独占する巨人
2025年末の時点で、TSMCはN2の量産により、技術的なリーダーシップを完全に掌握したと言える。裏面電源供給（SPR）を伴うA16の投入計画は、物理限界に挑む同社の技術力が依然として加速していることを証明した。
AIワークロードの増大が止まらない中、性能と効率のバランスを極限まで追求するTSMCの技術は、もはや一企業の製品ではなく、世界中のデジタルインフラを支える「公共財」に近い性質を帯びている。NVIDIAのBlackwellが示すように、最先端シリコンと高度なパッケージングの融合こそが次世代コンピューティングの鍵であり、その鍵を握っているのは、間違いなくTSMCである。
我々ユーザーにとっては、これらの技術がスマートフォンやPC、そしてクラウドサービスを通じて、これまでにない体験をもたらしてくれる未来が、すぐそこまで来ていることを意味している。
