人類が手にするテクノロジーの行動範囲は、エネルギーをどれだけ高密度かつ安全に持ち運べるかにかかっている。スマートフォンのような小型デバイスや電気自動車にとどまらず、空を飛ぶeVTOL（電動垂直離着陸機）、さらには軌道上の人工知能データセンターなど、強力なエネルギー源の需要は未踏の領域にまで拡大し続けている。次世代の主役と目されているのが、負極にリチウム金属をそのまま用いる「リチウム金属電池」である。
しかし、この夢のデバイスの実用化には長らく分厚い壁が立ちはだかってきた。最大の原因は、イオンを運ぶための媒体である「液体電解質」の存在に起因する。可燃性を帯びた液体は、過酷な温度変化や高電圧に晒されると激しく分解反応を起こし、最悪の場合は熱暴走による発火を引き起こす。この危険を回避するため、液体を燃えない「固体」に置き換える全固体電池の探求が世界中で進められている。中でも柔軟で軽量な高分子（ポリマー）を用いた固体電解質は、大規模な量産に向いている有望株とされてきた。
だが、ここにも致命的なジレンマが隠されていた。従来の高分子電解質は電極の微細な凹凸に密着させることが難しく、電気の通り道が途絶えやすい。高い電圧をかけると分子構造が崩壊してしまう弱さも併せ持つ。さらに温度が氷点下に下がれば高分子自体が硬化し、イオンの動きが完全に止まってしまうのだ。
「安全性と伝導率を確保しつつ、過酷な環境に屈しない堅牢な素材は生み出せないのか」。この壮大な問いに対し、南中国師範大学の研究チームが一つの鮮烈な解答を提示した。彼らは「in situ（その場）重合」と呼ばれる手法を使い、全く新しい架橋ポリ(テトラヒドロフラン)電解質を開発した。相反する課題を三つの緻密な化学的アプローチの組み合わせによって乗り越えた画期的な成果である。
分子・経路・界面のジレンマを解き放つ「三部作」の設計哲学

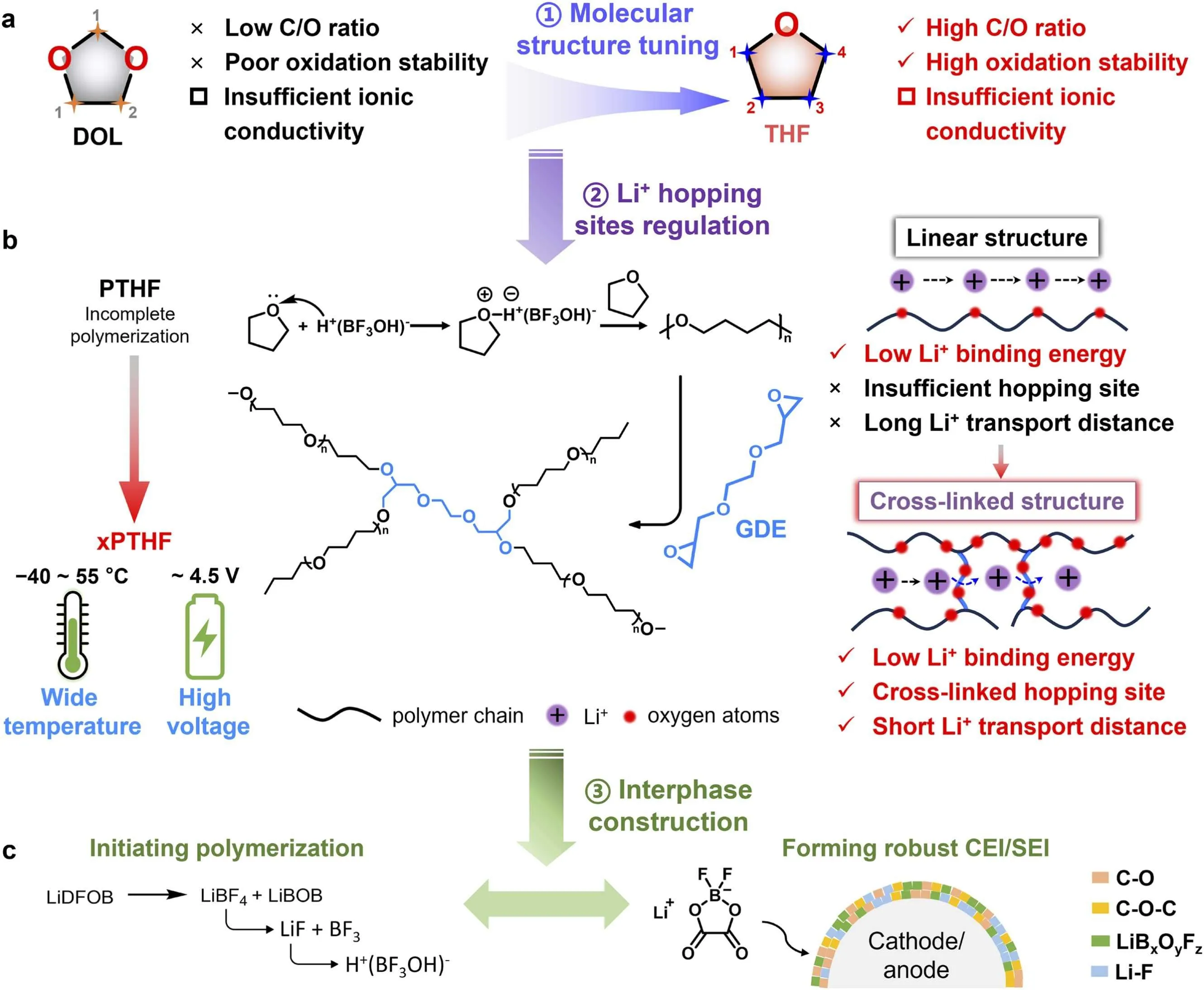

南中国師範大学のチームが学術誌『eScience Energy』にて発表した設計思想は、単一の材料にすべてを依存するのではなく、それぞれ異なる役割を持つ化学物質を同調させるアプローチを採用している。彼らはこれを「三部作（Trilogy）デザイン」と呼ぶ。
第一の仕掛けは、ベースとなるモノマー（重合前の基本単位）の根本的な見直しである。これまでの高分子電解質では「1,3-ジオキソラン（DOL）」という物質が広く使われてきた。DOLは重合しやすい反面、最高被占軌道（HOMO）のエネルギー準位が比較的高く、電子を奪われやすい（酸化しやすい）という構造的な弱点を抱えていた。最新のニッケルリッチな正極材料が要求する4ボルト以上の高電圧環境に置かれると、DOLは容易に分解する。そして発生した副生成物が電極表面を攻撃し、厚くて不安定な被膜を作り出して急激な劣化を引き起こしてしまう。
そこで研究チームは、炭素と酸素の比率（C/O比）が高い「テトラヒドロフラン（THF）」を新たな主原料に抜擢した。THFの採用によりHOMOのエネルギー準位が計算上-6.96eVまで大きく下がり、極めて電子を奪われにくくなる。新しい電解質は4.9Vの電圧に晒されても化学構造を維持できる強靭な要塞へと進化した。
第二の仕掛けは、リチウムイオンの「移動経路」の開拓である。主原料をTHFに変更したことで電圧には強くなったものの、高分子の鎖の中でイオンの通り道となる酸素原子同士の物理的距離が離れてしまい、イオンがスムーズに動けなくなるという新たな課題が浮上した。川を渡るための飛び石の間隔が広がりすぎて、対岸にたどり着けなくなった情景を思い浮かべると分かりやすい。
これを解決するために導入されたのが「エチレングリコールジグリシジルエーテル（GDE）」という架橋剤だ。GDEは分子の鎖同士を立体的に結びつける役割を持ち、その構造内には豊富な酸素原子が含まれている。この酸素原子が新たな「飛び石」となり、イオンが次々と軽快に飛び移れる3次元のハイウェイを形成した。この工夫により、新しい電解質は室温で3.3 mS/cmという極めて高いイオン伝導率を叩き出している。
第三の仕掛けは、見えない保護膜の自己形成である。液体の原料を電池の内部で固まらせるためには、反応の引き金となる「開始剤」が必要になる。研究チームはここに「リチウムジフルオロ（オキサラト）ボラート（LiDFOB）」を採用した。LiDFOBの役割は重合反応の開始に留まらず、電極の表面に触れると優先的に分解し、リチウムフッ化物（LiF）やホウ素系の化合物からなる極薄の無機装甲を作り出す。この装甲（SEIおよびCEIと呼ばれる界面保護膜）は、充放電のたびに生じる電解質と電極の無駄な化学反応を完全に遮断し、電池の寿命を劇的に延ばす働きを持つ。
限界を超える数値を叩き出した実証データと深層分析
この精緻な分子設計は、実際の電池性能テストにおいて驚異的な数値を記録している。最新の高性能正極材であるニッケルリッチNCM811（LiNi0.8Co0.1Mn0.1O2）を用いたテストにおいて、新しい架橋ポリTHF電解質は過酷な条件下でもその威力を発揮した。
従来型の液体電解質（LTHF）を用いた場合、4.3Vのカットオフ電圧でも充放電を重ねると電極表面にひび割れや粉砕が生じ、120サイクル程度で激しい容量劣化を起こしてしまう。さらに超高電圧である4.5Vに設定した場合、液体電解質や従来のDOLベースの高分子電解質は急速に分解し、機能不全に陥る。
対照的に、本研究の架橋ポリTHF電解質を実装したLi||NCM811セルは、4.5Vという超高電圧下において1.0 Cの高レートで195 mAh/gという初期容量を示し、150サイクル経過後も85.0%の高い容量維持率を達成した。汎用的なLCO（コバルト酸リチウム）正極を用いたテストでも、4.5Vかつ2.0 Cという急速充放電の条件下で400サイクル後に94.2%の容量維持率を叩き出している。厚さ約7.3ナノメートルの均一な保護膜が正極表面を覆い、結晶構造の崩壊を未然に防いでいることが電子顕微鏡による観察で明確に裏付けられた。
特筆すべきは、極端な温度環境に対する圧倒的な耐性である。
| 比較項目 | 従来型液体電解質 | 従来型高分子電解質（DOLベース） | 本研究の架橋ポリTHF電解質 |
|---|---|---|---|
| 酸化安定性（耐電圧） | 4.3V未満で急激に分解 | 4.0V付近で分解開始 | 4.9Vまで強固な構造を維持 |
| イオン伝導率（25℃） | 10 mS/cm以上（非常に高い） | 1.0 mS/cm未満 | 3.3 mS/cm（固体として最高水準） |
| 動作可能温度範囲 | 高温で熱暴走やガス発生のリスク | 氷点下で伝導率が著しく低下 | マイナス40℃から55℃まで安定動作 |
| 製造ラインへの適合 | 既存ラインをそのまま流用可能 | 特殊なプレスや別設備が必要 | 液状注入後に固化（既存ライン完全互換） |

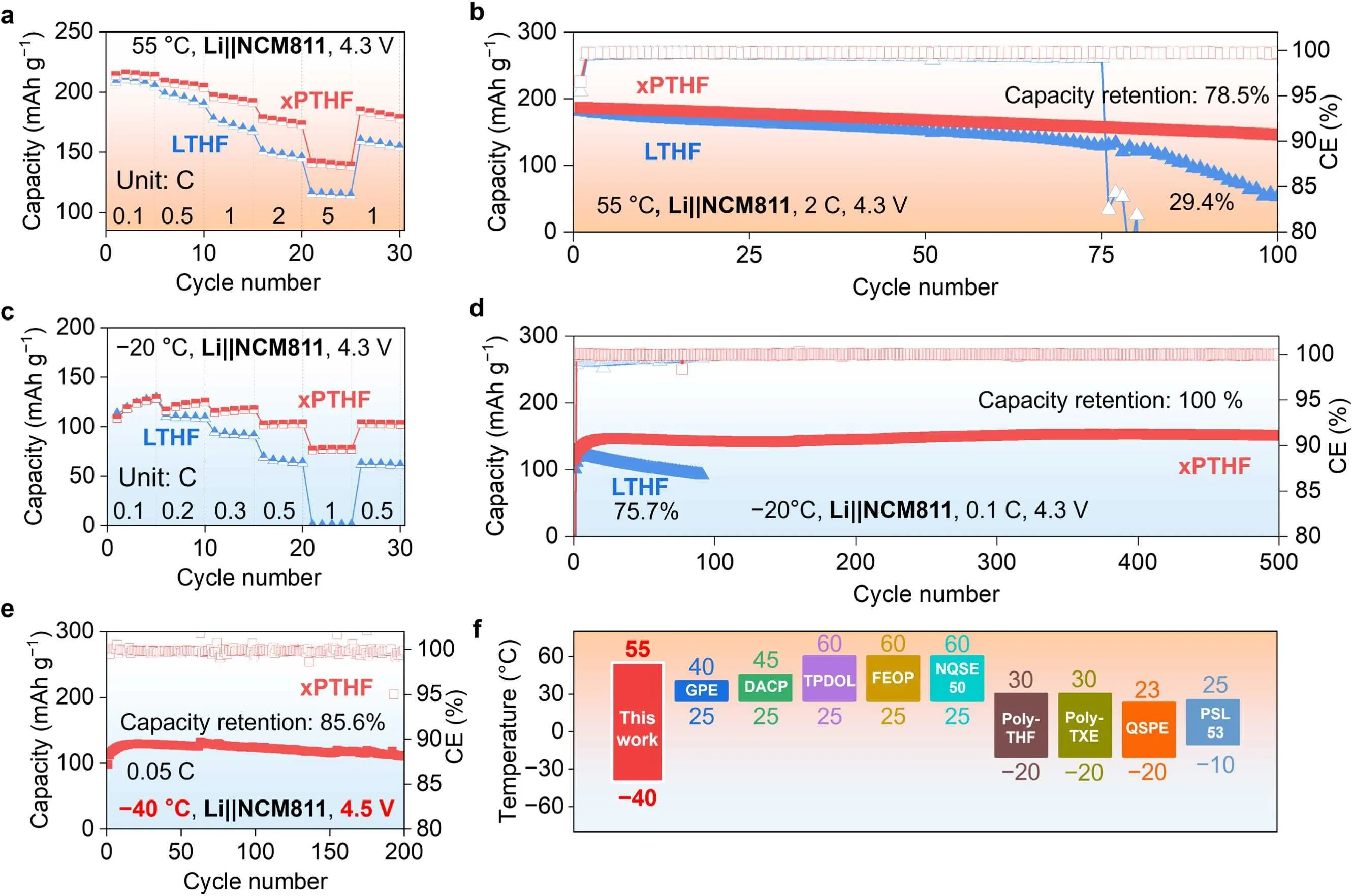

マイナス40度という凍えるような寒さの中でも、イオンは立体的な架橋ネットワークの飛び石を伝って円滑に移動し、0.39 mS/cmの伝導性を維持する。実際にマイナス40度、4.5Vの条件下で行われたNCM811カソードでの耐久テストでは、200サイクルの充放電後でも85.6%の容量を維持し、平均クーロン効率（充放電の可逆性を示す指標）は99.86%という極めて高い数値を記録した。
反対に55度の高温環境下においても、LiDFOBが形成した無機保護膜の堅牢さによって電解質の分解が抑制されるため、2.0 Cの過酷な充放電を100サイクル繰り返しても78.5%の容量を保ち続けた。ヒーターや冷却装置を用いた外部からの大掛かりな温度管理システムを持たずとも、バッテリー単体で極限の自然環境に立ち向かえる証明である。
産業構造を揺るがす「ドロップイン」の衝撃
本研究がもたらす真の価値は、実験室内のデータ実証を越えた先にある。産業界への橋渡しとなる決定的な強みは、「in situ（その場）重合」というプロセス自体に隠されている。これは、液体の状態で電池の内部に電解質を注入し、その後に熱などを加えることで内部で固める手法だ。
狭い瓶の口から細かな部品を入れ、瓶の中で帆船の模型を組み立てる「ボトルシップ」の技術に似ている。電極の微細な隙間まで液体の状態で完全に浸透してから固体に変わるため、固体電解質最大の弱点であった電極との密着不良（界面抵抗）を物理的に解消している。何より重要なのは、現在のリチウムイオン電池の製造工場にある液体注入ラインを一切変更することなく流用できる点だ。莫大な設備投資を必要とせず、即座に量産体制に組み込める「ドロップイン・ソリューション」としての価値は計り知れない。
この温度耐性と量産性の両立は、複数の先端産業が直面するボトルネックを打破するポテンシャルを秘めている。米国Solidion Technology社が最近発表した極限気候向けのバッテリー技術展開とも密接に共鳴する。同社はNASAのアルテミス計画における月面探査機や、低軌道（LEO）のAIデータセンターにおいて、マイナス80度から60度という絶望的な温度差に耐えうるエネルギー貯蔵技術の必要性を提唱している。真空の宇宙空間において、熱を管理するためのラジエーターやヒーターの重量はミッションの成否を分ける死活問題となる。広範な温度範囲で自己完結して動作する南中国師範大学の固体高分子技術は、こうした宇宙開発の文脈においても強力な選択肢となる。
地上においても同様の課題が存在する。極寒の北欧や北米で電気自動車の航続距離が激減する問題や、上空の冷たい大気の中で大電力を放出しなければならない空飛ぶクルマの電源管理など、あらゆるモビリティが温度という制約に直面している。バッテリー自体の温度耐性が向上し、熱管理システムを簡略化できれば、車体や機体を劇的に軽量化でき、実質的な航続距離は飛躍的に伸びることになる。
次なるブレイクスルーに向けた道筋
今回の技術的進歩は、新たな設計パラダイムの幕開けである。南中国師範大学の研究チームは、この「モノマーの最適化」「架橋ネットワークの構築」「多機能開始剤による界面制御」という三位一体の設計哲学が、他の次世代電池システムにも応用できると展望している。
ナトリウムイオン電池や、理論上のエネルギー密度が極めて高いリチウム硫黄電池など、まだ実用化の途上にある化学反応システムにおいても、このアプローチを採用することで動作の安定性を引き上げられる可能性がある。架橋剤の分子構造をさらに微修正し、保護膜の無機成分の比率を緻密にコントロールしていくことで、より過酷な環境での長期駆動が可能になるだろう。
長年、性能と安全性のトレードオフという深い谷に落ち込んでいたリチウム金属電池の開発競争は、分子の鎖を精緻に編み上げる新たなアプローチによって大きな山を越えようとしている。寒冷地の過酷な冬道や、果ては月面のクレーターに至るまで、テクノロジーの制約が静かに解き放たれようとしている。
