AI(人工知能)の進化は、これまで「演算性能の向上」に主眼が置かれてきた。しかし、2025年末の現在、データセンター業界は新たな壁に直面している。それは「電力の壁」だ。爆発的に増大する推論(Inference)ワークロードは、従来のサーバーインフラに持続可能性の危機をもたらしている。
この課題に対するSamsung Electronicsの回答が、2025年12月18日に正式発表された「SOCAMM2(Small Outline Compression Attached Memory Module)」だ。
本稿では、この新技術がなぜ「ゲームチェンジャー」と呼ばれるのか、NVIDIAの次世代アーキテクチャ「Vera Rubin」との関係、そしてメモリ業界における「第2の戦争」の幕開けについて見ていきたい。
モバイルの省電力技術がデータセンターへ:SOCAMM2とは何か?

まず、SOCAMM2の技術的本質を理解する必要がある。一言で言えば、これは「スマートフォン向けの超省電力技術(LPDDR)を、モジュール化してサーバーに持ち込んだもの」である。
LPDDRのジレンマを解消した「モジュール構造」
これまで、データセンターのサーバーメモリには「RDIMM(DDR系)」が使用され、スマートフォンやノートPCには「LPDDR(Low Power DDR)」が使用されてきた。LPDDRは電力効率で圧倒的に勝るが、マザーボードに直接ハンダ付け(オンボード)する必要があり、交換や増設が不可能という致命的な欠点を抱えていた。

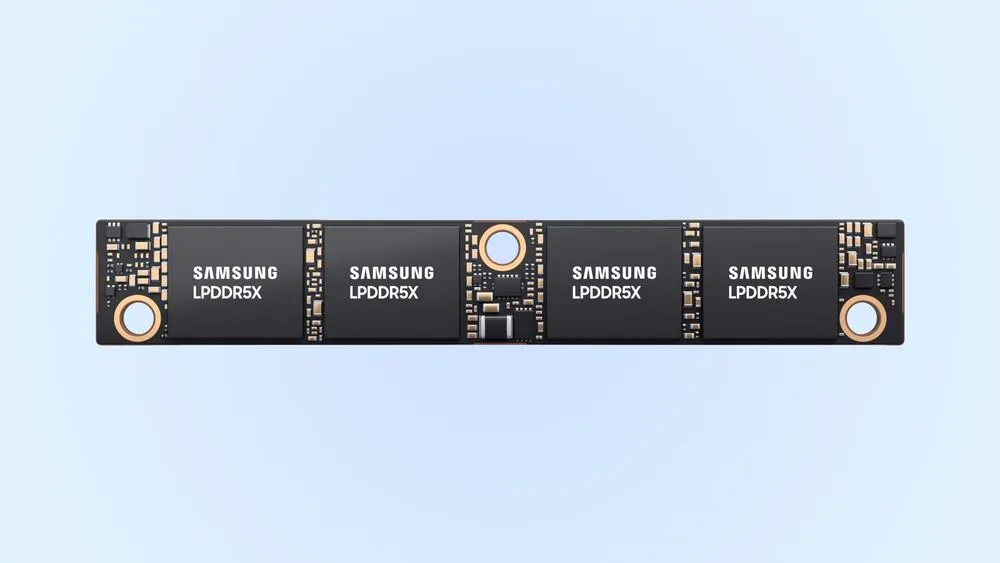

Samsungが開発したSOCAMM2は、LPDDR5Xチップを搭載しながらも、着脱可能なモジュール形式(CAMM規格)を採用することでこの問題を解決した。
- 着脱可能(Detachable): 従来のRDIMMのように交換やアップグレードが可能。メインボードごとの交換が不要になるため、TCO(総所有コスト)を劇的に削減できる。
- 水平配置: 従来のマザーボードに対し垂直に挿すメモリスティックとは異なり、水平に配置されるため、サーバー内のエアフローを妨げず、冷却効率が向上する。
驚異的なパフォーマンス指標
Samsungが公開したデータによれば、SOCAMM2は従来のサーバー用DRAM(RDIMM)と比較して、以下の圧倒的な性能差を示している。
- 電力消費: 55%以上の削減
- 帯域幅(Bandwidth): 2倍以上の高速化
AIデータセンターにおける最大のボトルネックが「電力供給」と「冷却」であることを鑑みれば、55%の省電力化はインフラ設計を根底から覆すインパクトを持つものだ。
NVIDIA「Vera Rubin」との蜜月:AIインフラの心臓部へ
本件の最大のニュースバリューは、単なる新製品発表ではなく、NVIDIAの次世代AIプラットフォームとの深い統合にある。
NVIDIAとの戦略的提携

Samsungは、SOCAMM2の開発においてNVIDIAと緊密に連携していることを明言した。NVIDIAのHPCおよびAIインフラストラクチャソリューション担当シニアディレクターであるDion Harris氏は、次のようにコメントしている。
「AIワークロードがトレーニングから、複雑な推論や物理AIアプリケーションのための『高速推論』へと移行する中、次世代データセンターは高性能と卓越した電力効率の両立を求めています。Samsungとの技術協力は、SOCAMM2のようなメモリソリューションを最適化し、AIインフラに不可欠な応答性と効率を提供することに焦点を当てています」
Vera Rubinへの搭載と量産スケジュール

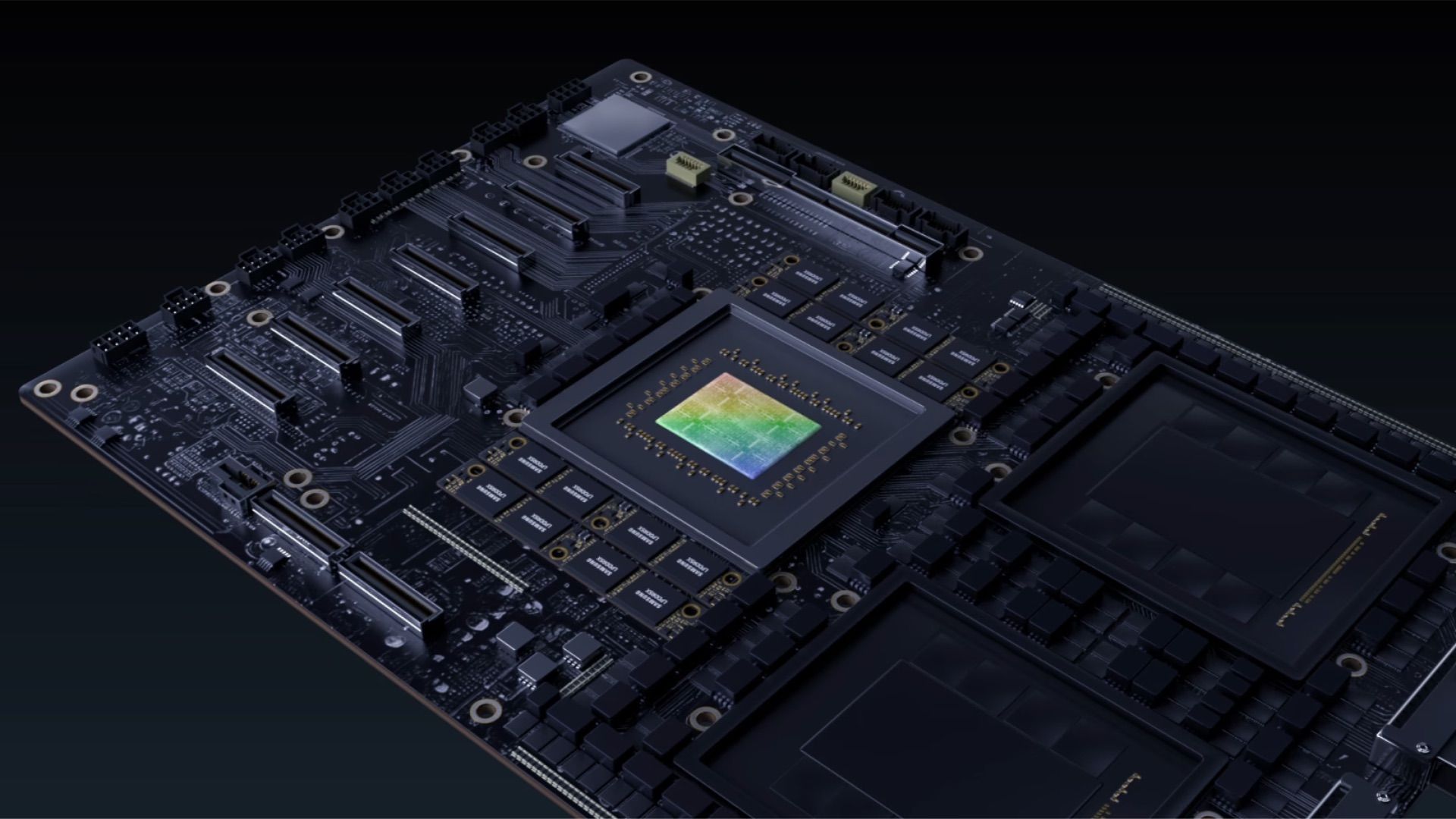

SamsungはすでにSOCAMM2のサンプルをNVIDIAに納入しており、これはNVIDIAの次世代AIチップ「Vera Rubin」への搭載を想定したものとされる。
- 技術ベース: SamsungのSOCAMM2は、1b nm(第5世代10nm級)プロセス技術に基づいている。
- 量産時期: 2026年初頭からの本格量産を予定しており、これはRubinプラットフォームの展開時期と合致する。
ここから読み取れるのは、NVIDIAが次世代のAIスーパーチップにおいて、メインメモリ(CPU側メモリ)として従来のDDRではなく、LPDDRベースのSOCAMM2を標準採用しようとしているというパラダイムシフトだ。
なぜ今「推論(Inference)」にLPDDRが必要なのか?
AIブームの初期は、巨大なモデルを作る「学習(Training)」が主役であり、そこではGPUに直結された超高速なHBM(High Bandwidth Memory)が王座に君臨していた。しかし、フェーズは変わりつつある。
「学習」から「推論」へのシフト
一度完成したAIモデルを使い、世界中のユーザーからの質問に答え続ける「推論」フェーズでは、24時間365日の稼働が求められる。ここでは、瞬発的な計算速度よりも、「単位電力あたりの処理能力(ワットパフォーマンス)」が経済合理性を決定づける。
- HBMの役割: GPUに積層され、極大の帯域幅で演算を支える(高価、高発熱)。
- SOCAMM2の役割: CPUやアクセラレータのメインメモリとして、大容量かつ低消費電力でシステム全体を支える。
Samsungの戦略は、HBM市場での競争に加え、来るべき「推論爆発」の時代を見据え、システムメモリ領域でのデファクトスタンダードをSOCAMM2で握ることにあろう。
勃発する「SOCAMM2戦争」:Samsung vs SK hynix vs Micron
LPDDRベースのサーバーモジュールという新市場において、Samsungは先行しているように見えるが、競合他社も猛追しており、「HBMに次ぐ第2のメモリ戦争」の様相を呈している。
各社の動向比較
| メーカー | 現状と戦略 | 想定プロセス / 技術 |
|---|---|---|
| Samsung | NVIDIAへサンプル納入済み。2026年初頭量産開始。LPDDR5Xベース。 | 1b nm (10nm級 第5世代) |
| SK hynix | 2026年第2四半期より量産開始予定。 | 1c nm (10nm級 第6世代) |
| Micron | 192GBの大容量LP SOCAMM2をサンプル出荷済み。「ラックあたり50TB超」をアピール。 | LP DRAMのパイオニアを自負 |
TrendForceのレポートによれば、NVIDIAはサプライチェーンのリスク分散のため、Samsung、SK hynix、Micronの3社に注文を分散させる可能性が高いとされる。しかし、Samsungがすでに「1b nm」プロセスでの品質テストを進め、2026年初頭という最も早いタイムラインを提示している点は、初期シェア獲得において大きなアドバンテージとなるだろう。
また、SK hynixがより微細化が進んだ「1c nm」での量産を計画している点も見逃せない。技術的な世代交代のスピード競争が、この分野でも激化することは必至だ。
データセンターの物理設計への影響
SOCAMM2の導入は、単にメモリが変わるだけでなく、データセンターの「物理的な設計」にも恩恵をもたらす。
冷却とスペースの最適化
従来のRDIMMはマザーボード上に林立し、CPUへのエアフローを阻害する「壁」となっていた。しかし、SOCAMM2はマザーボードに張り付くような薄型形状であるため、以下のメリットが生まれる。
- エアフローの改善: 空冷システムにおいて、風の通り道が確保され、冷却ファンの回転数を下げられる(=省エネ)。
- ヒートシンクの自由度: 空いたスペースを利用して、より大型のヒートシンクや、液冷用の配管を配置することが容易になる。
- 高密度実装: サーバーの厚みを抑えられるため、ラックあたりの搭載ユニット数を増やせる可能性がある。
Samsungが「空冷と液冷の両方のシステムと互換性がある」と強調しているのは、多様化するデータセンターの冷却要件に柔軟に対応できる点をアピールするためだ。
AIインフラは「持続可能性」のフェーズへ
SamsungのSOCAMM2発表は、AIハードウェアの進化が「性能一辺倒」から「効率と持続可能性」へと舵を切ったことを象徴している。
HBMがAIの「脳の回転速度」を支えるものだとすれば、SOCAMM2はAIの「基礎代謝」を下げる技術だ。NVIDIAのVera Rubin世代において、この両輪が揃うことで初めて、人類はAIの計算能力を経済的かつ環境的に持続可能な形で拡張し続けることが可能になる。
2026年、AIサーバーの中身は劇的に変わる。その中心に、SamsungのSOCAMM2が存在することは間違いないだろう。この技術革新は、単なるメモリの規格変更ではなく、次世代AI社会を支えるインフラの再定義なのである。
