2025年12月、世界の半導体産業にとって記念すべき、しかし驚くほど静かな転換点が訪れた。世界最大のファウンドリであるTSMC（台湾積体電路製造）が、次世代の微細化技術である2nmプロセス（N2）の量産（HVM: High Volume Manufacturing）を正式に開始したのだ。

このニュースは、派手な記者会見や大々的なプレスリリースを通じてではなく、同社の技術Webページ上の短いステートメント更新という形で「静かに」世界へ伝えられた。しかし、この沈黙がかえって、TSMCの技術に対する絶対的な自信と、すでに主要顧客（AppleやNVIDIAなど）との間で生産枠が埋まりきっているという事実を雄弁に物語っている。

AD

静かなる巨人の動き：プレスリリースなき量産開始

TSMCの「2nm技術」ページには現在、以下のような一文が刻まれている。

「TSMCの2nm（N2）技術は、計画通り2025年第4四半期に量産を開始した」

この簡潔な宣言は、同社が長年掲げてきたロードマップを完璧に遵守したことを意味する。通常、新しいプロセスノードの立ち上げは、企業の技術力を誇示する絶好の機会であるが、TSMCがこれを事務的な更新のみで済ませた背景には、以下の2つの理由が推測される。

  1. 圧倒的な需要と予約完了: すでにAppleやNVIDIAといった主要顧客により、初期の生産能力（キャパシティ）が完全に確保されており、これ以上の宣伝活動を行う必要がない。
  2. 自信の表れ: 開発難易度が極めて高いとされるGAA構造への移行を、トラブルなくスケジュール通りに遂行できたという自信が、過剰な演出を不要にさせた。

FinFETの限界を超えて：初のGAA「ナノシート」トランジスタ

N2プロセスの最大の技術的革新は、過去10年以上にわたり業界標準であった「FinFET構造」をついに捨て去り、GAA（Gate-All-Around）ナノシート・トランジスタを採用した点にある。

FinFETからGAAへ：何が変わるのか？

従来のFinFETは、電流が流れるチャネルの3面をゲートが覆う構造であった。しかし、プロセスが3nm以下に微細化すると、電流の制御（特にリーク電流の遮断）が物理的に困難になるという限界に直面していた。

対して、TSMCがN2で採用したGAA構造は、積み重ねられた水平なナノシート（チャネル）の4面すべてをゲートが完全に取り囲む。これにより、以下のメリットが生まれる。

  • 静電制御の劇的な向上: ゲートがチャネルを完全に掌握するため、オフ時のリーク電流を極限まで低減できる。
  • 設計の柔軟性（NanoFlex）: ナノシートの幅を調整することで、同一チップ内で「高性能重視」のトランジスタと「低消費電力重視」のトランジスタを混在させることが可能になる。

SHPMIMキャパシタによる電力供給の安定化

トランジスタ構造の刷新に加え、N2では電力供給ネットワーク（PDN）にも革新が導入された。「超高性能金属-絶縁体-金属（SHPMIM）」キャパシタの採用である。
この新型キャパシタは、従来設計と比較して2倍以上の静電容量密度を誇り、シート抵抗（Rs）とビア抵抗（Rc）を50%削減する。これは、AIプロセッサのような大電力を消費するチップにおいて、電圧降下を防ぎ、動作の安定性を高める上で極めて重要な要素となる。

AD

数値で見るN2の実力：AI時代の「聖杯」

TSMCが公表したN3Eプロセス（改良型3nm）と比較したN2の性能指標は、業界の期待を裏切らないものだ。

  • 消費電力削減: 同一性能で25%〜30%減
  • 性能向上: 同一電力で10%〜15%増
  • 密度向上: 混載設計（ロジック、SRAM、アナログ）で15%以上、ロジックのみで20%

「消費電力30%減」が持つ真の意味

特に注目すべきは、消費電力の削減幅である。現在、生成AIの学習と推論において最大のボトルネックとなっているのは「演算能力」ではなく「電力供給」と「発熱」である。データセンターにおいて、同じ電力枠で30%多くの演算が可能になる、あるいは同じ演算を30%少ない電力でこなせるという事実は、NVIDIAの次世代GPU（Rubin Ultraなど）や、AppleのオンデバイスAI機能にとって、文字通り「聖杯」となる。

異例の製造戦略と「70%」という驚異的な歩留まり

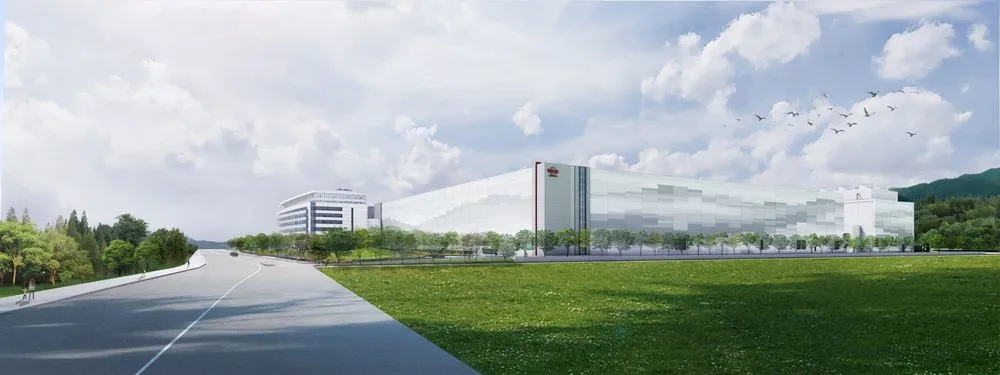

Fab 22（高雄）での先行量産

興味深いことに、今回のN2チップ量産は、台湾北部の新竹にあるFab 20（R&Dセンター隣接）ではなく、南部の高雄にあるFab 22で開始されたと報じられている。これは従来、新竹で立ち上げを行ってから他拠点へ展開するというTSMCの定石を覆す動きだ。これは、AI需要の急増に対応するため、利用可能な新工場を即座にフル稼働させるという、同社の柔軟かつアグレッシブな戦略転換を示唆している。

モバイルとHPCの同時立ち上げ

また、通常であれば、新プロセスはまず歩留まり管理が比較的容易なスマートフォンのSoC（AppleのAシリーズなど）から開始し、その後に複雑なHPC（ハイパフォーマンス・コンピューティング）向けチップへ移行する。しかしCEOのC.C. Wei氏の発言によれば、N2ではスマートフォンとAI/HPC向けを同時に立ち上げるという異例の体制が敷かれている。これは、AIアクセラレータに対する市場の渇望がいかに凄まじいかを物語る証でもある。

70%の歩留まり：Samsung、Intelに対する決定的な「堀」

報道によると、新竹および高雄の施設における論理チップの歩留まりは、すでに70%に達しているという。
完全に新しいトランジスタ構造（GAA）を採用した初期段階で70%という数字は、驚異的と言わざるを得ない。競合であるSamsungは3nm世代でいち早くGAAを導入したが、歩留まりの低迷に苦しみ、Qualcommなどの主要顧客をTSMCに奪われる結果となった。Intelも「18A」プロセスで逆転を狙うが、TSMCのこの安定感と量産規模は、他社が容易に越えられない巨大な「堀（Moat）」として機能するだろう。

AD

経済と地政学：シリコンを中心とした世界秩序

技術的な勝利の一方で、経済的なハードルは高まっている。ウェハー1枚あたりのコストは約30,000ドル（約450万円）に達すると推定されており、これは以前のノードと比較しても高騰している。
このコスト上昇は、「チップレット技術」の加速を促すだろう。すなわち、最も重要な演算コアのみを2nmで製造し、I/Oやキャッシュメモリなどは安価な旧世代プロセス（5nmや6nm）で製造してパッケージングする手法が、今後のスタンダードとなる。

また、台湾の高雄と新竹に最先端プロセスが集中することは、地政学的なリスク（台湾有事など）を改めて浮き彫りにする。世界のAI開発の命運が、台湾の数カ所の工場に握られているという事実は、米国などが進めるサプライチェーン分散化の努力にもかかわらず、当面変わることはない。

未来へのロードマップ：N2P、そしてA16へ

TSMCの革新はここで終わらない。同社はすでにN2の拡張版となる技術を準備している。

  • N2P（2026年後半）: N2の性能強化版。
  • A16（2026年後半〜2027年）: 1.6nm相当のプロセス。ここでは裏面電源供給（Backside Power Delivery: BSPDN）技術である「Super Power Rail (SPR)」が導入される。

SPRは、配線層の混雑を解消し、電力供給をウェハの裏側から直接行うことで、さらなる高密度化と電圧降下の抑制を実現する技術だ。Intelの「PowerVia」に対抗するこの技術が投入されることで、ムーアの法則は物理限界の壁をすり抜け、2030年代に向けて延命されることになる。

AI新時代の基盤が完成した

TSMCによる2nmプロセスの量産開始は、単なる「チップが小さくなった」というニュースではない。これは、電力効率の壁に直面していたAI産業が、再び加速度的な進化を遂げるための物理的な基盤を手に入れたことを意味する。

Appleの次世代iPhone（iPhone 18 Pro/A20チップ等）が実現する高度なエージェント型AIや、Nvidiaの次世代データセンターが処理する全人類規模の知識モデルは、すべてこの高雄と新竹の工場から生み出される「N2シリコン」の上で稼働することになる。

2026年、私たちが目にするテクノロジーの進化は、2025年の暮れに静かに始まったこの量産開始に端を発していることを、記憶しておくべきだろう。
