ソフトウェア開発においては、コードを記述し、テストし、リアルタイムで反復（イテレーション）を繰り返すプロセスが数十年にわたり確立されている。開発者は統合開発環境（IDE）上で変更を加え、数秒から数分でその結果を検証することが可能だ。しかし、ハードウェア開発の世界では、物理的な素材と製造工程の制約がそのスピードを著しく阻害してきた。プリント基板（PCB）のプロトタイピングサイクルは、設計の初期段階からファブリケーション、アセンブリ、そして手元に届いてテストを行うまでに、1回の設計変更につき通常2週間から6週間を要する。
この長いリードタイムは、開発スケジュールの遅延を招く上、財務的にも大きな負担を強いる。単一のハードウェア開発チームにとって、試作サイクルの反復は数十万ドルから数百万ドルのコスト増大をもたらす。業界全体で見ると、エレクトロニクス開発に対する直接的な支出は年間約500億ドルに達すると推定されている。コストと時間を削減するために、ハードウェア業界はこれまでシミュレーションツールの高度化に多大な投資を行ってきた。
しかし、シミュレーションソフトウェアの進化によってある程度の事前検証は可能になったものの、物理世界の複雑さを完全に模倣することは現在でも極めて困難である。とりわけ、数十ギガヘルツを超えるような高周波数帯域での設計や、微細なノイズがシステム全体に影響を及ぼすシグナルインテグリティの確保、そして非線形な挙動を示すアナログ回路の調整といった高度な領域においては、現実の物理コンポーネントの振る舞いをデジタル空間で完全に再現することはほぼ不可能に近い。シミュレータ上で完璧に動作した設計であっても、実際の基板上に実装すると、寄生容量や熱干渉といった予期せぬ物理的要因によって全く異なる結果が生じることが日常茶飯事である。結局のところ、実際のハードウェア上で物理的なテストを行うという検証プロセスが不可欠であり、この製造とテストの果てしない往復が開発全体の致命的なボトルネックであり続けている。
エレクトロウェッティングが実現する流体回路基板のメカニズム

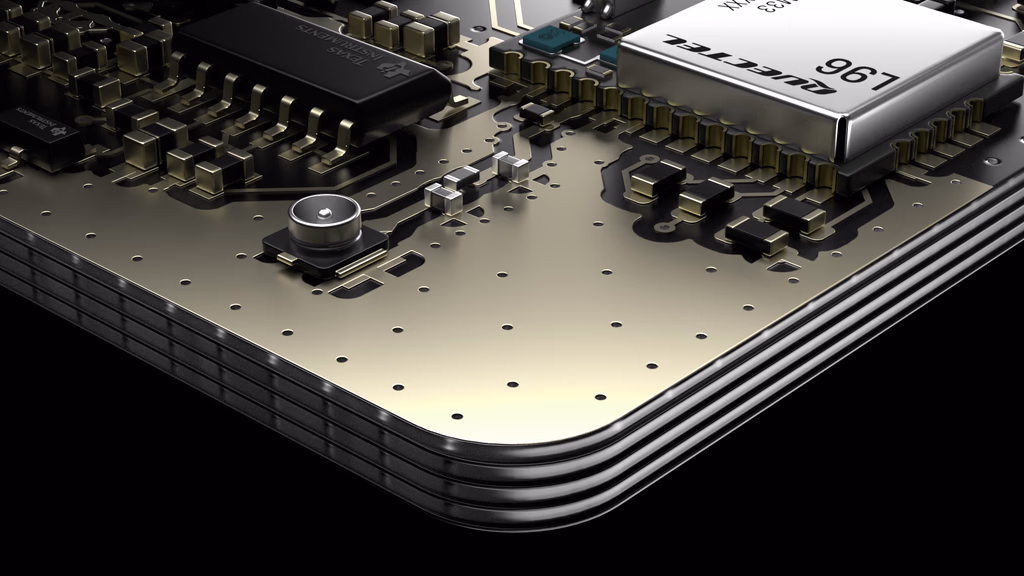

この物理的な課題に対する全く新しいアプローチとして、米サンフランシスコを拠点とするディープテックスタートアップのIteraがステルスモードを脱し、「世界初」を謳う流体回路基板（fluid circuit board）のプロトタイプを公開した。同社の特許技術の核心は、ガラス基板上に液体金属合金を配置し、電界を用いてその流動を正確に制御するエレクトロウェッティング（electrowetting）技術にある。エレクトロウェッティングとは、電界を印加することで液体の表面張力を変化させ、基板上での液体の濡れ性（広がり方）を動的に操作する物理現象だ。
従来のPCBにおいては、基板上に固定された銅の配線（トレース）が電気的な接続を担っているため、一度製造された回路の経路を変更することは物理的に不可能である。これに対し、Iteraのシステムは、導電性の液体金属を微細なグリッド上で移動させることで、部品間の接続を動的に形成する。開発者が設計ソフトウェア上で回路のレイアウトを更新すると、システムは新しいルーティングに合わせて液体金属の経路を再構成する。この一連のプロセスは1分未満で完了し、物理的な配線の変更が実質的にオンデマンドで実行される。
このアプローチにおける最大の技術的優位性は、この流体回路基板上で実際の電子部品（コンポーネント）を稼働させる点にある。シミュレーション上の仮説モデルではなく、現実の電気的特性を持つ物理ハードウェアを使用して即座にテストを再開できる。また、従来のPCBプロトタイプでは、あらかじめ設計された露出テストポイントでしか信号を観測できなかったが、Iteraの基板では回路内部の任意のノードをプローブすることが可能である。これにより、従来のプロトタイプでは得られなかった極めて高い信号の可視性を確保しており、開発者は数ヶ月分の開発工程を数日に圧縮することができる。
Electronics-as-a-Serviceによる新しいハードウェア開発フロー
Iteraは、この流体回路基板を単体のハードウェア製品や製造装置として販売するのではなく、クラウド時代のソフトウェア開発に似たElectronics-as-a-Service（EaaS）モデルとして展開する。顧客は自社の設計データをIteraのプラットフォームに送信し、提供された設計に基づいて、米国内のセキュアなテストセンターにおいて実際のコンポーネントが多層流体基板上に組み立てられる。
開発者がテスト結果を受けて設計を変更するたびに、プラットフォームは新しい配線経路に合わせて液体金属のトレースを再構成し、再プログラム可能な基板上でコンポーネントの再配置を行う。顧客はどこからでもリモートで自社のハードウェアとソフトウェアの変更・テストを実施でき、製造に向けた検証済み設計を迅速に完成させることができる。Upfront VenturesのマネージングパートナーであるMark Susterは、このプラットフォームをハードウェアのテストに対する「AWSのようなソリューション」と表現している。物理的なハードウェアテストをクラウドインフラのように扱える利点は、スタートアップから大手企業まで幅広くコスト削減をもたらす。
現在、エレクトロニクス産業においては、製造業の国内回帰（リショアリング）やデータ主権の確保、度重なるサプライチェーンの混乱に対する懸念が高まっている。機密性の高いプロトタイプ設計を海外の工場に送信することなく、米国内の安全な拠点においてテストと開発のニーズを自己完結できるIteraのアプローチは、こうした政府や企業の地政学的な動向とも合致している。
自動車および防衛産業からの早期需要と今後の技術的課題
流体回路基板という全く新しい概念に対する市場の反応は、初期段階から非常に強い。Iteraの初期生産能力は、すでに自動車業界における世界トップ5のOEM、および防衛産業のプライムコントラクター（neoprimes）によって予約されている。さらに、大手ハイパースケーラーや複数のチップセットメーカーも、ハンズオンのデモンストレーションを通じてこの技術の評価を積極的に進めている。ハードウェアのイテレーション速度が製品競争力に直結する分野において、同社の技術に対する期待値の高さが窺える。
これらの需要を背景に、IteraはUpfront Ventures、Costanoa Ventures、Colle Capitalから1200万ドルのシード資金を調達した。この資金は、同社の最初の製品を市場に投入し、急増する顧客からのテスト需要に対応するための生産能力拡大に使用される。ハードウェア開発におけるパラダイムシフトを実現するための重要な資金的裏付けとなる。
技術的な文脈において、電界で液体金属の表面張力を操作するエレクトロウェッティング技術自体は、近年複数の学術研究で調査されてきた。プロセッサとヒートシンク間の熱伝達にガリウム化合物などの液体金属を使用する冷却研究などがその一例である。また、回路接続を動的に切り替える別のアプローチとして、Menlomicroが開発した「Ideal Switch」も注目に値する。同社の技術は、MEMS（微小電気機械システム）を利用してチップ内に多数の微小なスイッチング接点を持たせ、高周波信号や大電流の経路を切り替えるというものである。Menlomicroの技術が主に「コンポーネントレベルの経路切り替え」に特化しているのに対し、Iteraのアプローチは「回路基板全体の配線そのものを物理的に再描画する」という根本的なレイヤーの違いがある。流体金属を用いて基板全体のテスト環境そのものをEaaSとして提供するビジネスモデルは他に類を見ない。
もしIteraが、制御されたテストセンター環境外での高周波特性の安定性や、液体金属特有の酸化・漏洩といった長期的な信頼性の課題をクリアできれば、その影響は計り知れない。プロトタイピングのコストと時間を劇的に削減するこの技術は、ハードウェアスタートアップの参入障壁を大きく引き下げるだろう。さらには、カスタムシリコンの開発競争が激化するAIインフラや、絶え間ないアップデートが求められる航空宇宙・防衛産業において、エレクトロニクス開発のタイムトゥマーケットを根本から短縮する中心的なプラットフォームになる可能性がある。
