AI（人工知能）とHPC（高性能コンピューティング）が世界の産業構造を再定義する中、その心臓部である半導体の進化は新たな局面を迎えようとしている。テクノロジー界の巨人、AppleとTeslaが、次世代半導体の基幹材料として「ガラス基板」の導入を本格的に検討していることが報じられた。この動きは、単なる材料の変更に留まらず、半導体パッケージング技術のパラダイムシフト、ひいては未来のコンピューティング性能を巡る覇権争いの始まりとなる可能性を秘めている。本稿では、なぜ今ガラス基板が注目されるのか、AppleとTeslaの戦略的狙いは何か、そしてこの「夢の素材」が量産に至るまでに横たわる巨大な技術的障壁とは何かを見ていきたい。
なぜ今「ガラス基板」なのか？半導体パッケージングの限界と新たな要求
この議論の前提として、まず現在の半導体パッケージングが直面している課題を理解する必要がある。現在、チップを搭載し、外部と電気的に接続するための基板には、主にガラス繊維と樹脂を混合して作られた有機材料（PCB基板やABF載板など）が用いられている。この有機基板は長年にわたり業界を支えてきたが、AI時代の苛烈な要求の前で、その物理的限界が露呈し始めているのだ。
最大の課題は「熱」と「反り」である。AIチップや大規模なプロセッサは、莫大な計算処理のために極めて高い電力を消費し、高熱を発生させる。しかし、有機基板は熱に弱く、高温になると膨張し、反りや変形を引き起こしやすい。この反りは、数ナノメートル単位の精度が求められる半導体の世界では致命的だ。基板が反ることで、その上に実装されたチップとの接続に微細な断裂が生じるリスクが高まり、製品の信頼性を著しく低下させる。
さらに、チップレット技術（複数の小さなチップを高密度に集積する技術）の進展により、パッケージ基板はより大きく、より複雑になっている。基板が大型化すればするほど、この反りの問題は深刻化する。業界は様々な冷却技術や材料改良でこの問題に対処してきたが、それも限界に近づいている。
このような状況下で、次世代の解決策として白羽の矢が立ったのが「ガラス基板」である。ガラスは、有機材料とは比較にならないほどの優れた特性を持つ。熱膨張係数が極めて低いため、高温下でも寸法が安定しており、反りの問題を劇的に低減できる。また、表面が極めて平坦であるため、より微細で高密度な回路パターンを形成することが可能だ。電気的にも、高周波信号の損失が少ないという利点があり、データ伝送速度の高速化にも貢献する。
つまり、AIや自動運転が要求する「より大きなチップ」「より高い電力」「より高速なデータ伝送」という三重苦を、ガラス基板は根本から解決するポテンシャルを秘めているのである。
テクノロジー巨人が描く未来図：AppleとTeslaの戦略的狙い
この次世代技術に対し、AppleとTeslaが強い関心を示していることは、それぞれの事業戦略と深く結びついている。
Tesla：完全自動運転と人型ロボットの頭脳を支える技術
Teslaにとって、コンピューティング性能は企業の生命線そのものである。同社が開発するFSD（完全自動運転）システムや人型ロボット「Optimus」は、膨大なセンサーデータをリアルタイムで処理し、複雑な判断を下すための強力なAIチップを必要とする。
業界情報筋によると、Teslaは次世代のFSDチップ、特に開発中の「AI5」やその先の「AI6」チップのパッケージングにガラス基板の応用を評価しているとされる。かつて自社開発していたスーパーコンピュータ「Dojo」のチップチームを解散し、より汎用性の高いAIチップ開発にリソースを集中させていることからも、同社の計算能力に対する渇望が見て取れる。ガラス基板を採用することで、チップの性能を最大限に引き出し、厳しい車載環境下での長期的な信頼性を確保するという戦略的狙いがあると考えられる。
この動きには、製造パートナーとしてSamsung Electronicsが有力視されている。Samsungは2028年までにガラス基板を全面的に導入する計画を掲げており、Teslaとの連携が実現すれば、この次世代技術の普及に大きな弾みがつく可能性がある。
Apple：iPhoneからAIサーバーまで一貫したエコシステムの強化
一方のAppleは、自社製品のエコシステム全体にわたる性能向上と差別化の切り札としてガラス基板に注目している。iPhoneやMacBookに搭載される自社設計チップはもちろん、今後本格化するであろうAIサーバーやデータセンター向けのASIC（特定用途向け集積回路）への展開も視野に入れている。
Appleが「熱」の問題にいかに敏感であるかは、最近の製品動向からも窺える。例えば、iPhone 17シリーズで、一度採用したチタン製フレームから、より熱伝導率が高い（チタンの20倍以上とされる）アルミニウム製フレームに回帰するとの噂がある。これは、筐体全体をヒートシンクとして利用し、高性能チップの熱を効率的に逃がすための設計思想の表れであり、ガラス基板が持つ優れた耐熱性・放熱性への関心と軌を一にするものだ。
さらに、Appleの長年のパートナーであるBroadcomが、すでにガラス基板を用いたプロトタイプのテストを完了しているという事実は、この技術が単なる研究段階ではなく、実用化に向けた具体的なフェーズに入っていることを強く示唆している。Appleは、デバイスからデータセンターまで、自社エコシステムのあらゆる階層でAI処理能力を向上させるため、ガラス基板をその基盤技術と位置づけているのかもしれない。
ガラス基板がもたらす技術的ブレークスルー：3つの核心的優位性
ガラス基板がこれほどまでに期待を集める理由は、その物理的・電気的特性に由来する3つの明確な優位性にある。
- 圧倒的な熱安定性と寸法精度：反り（翹曲）との決別
ガラスの熱膨脹係数（CTE）はシリコンに近く、有機基板に比べて格段に低い。これは、チップが動作して高温になっても、基板の伸び縮みが非常に小さいことを意味する。結果として、パッケージ全体の反りや変形が最小限に抑えられ、チップと基板の接合部の信頼性が飛躍的に向上する。これは、特に大面積のチップレットパッケージにおいて決定的な利点となる。 - 高密度化への道を開く平坦性：ムーアの法則の先へ
ガラス基板の表面は、有機基板では達成不可能なレベルの平坦性を誇る。この平坦性は、フォトリソグラフィ（光を使って回路を焼き付ける技術）工程において、より微細な回路を正確に形成することを可能にする。これにより、配線間隔を縮小し、チップ間の相互接続密度を高めることができる。これは、物理的なトランジスタ微細化のペースが鈍化する中で、パッケージング技術によってシステム全体の性能を向上させる「More than Moore」の潮流を加速させる重要な要素である。 - 高速信号伝送の鍵を握る電気的特性：データ洪水を制する
ガラスは絶縁性に優れ、高周波領域での電気信号のエネルギー損失（誘電損失）が非常に少ない。AIやHPCでは、チップ内外で膨大なデータが超高速で行き来するため、信号の品質を維持することが極めて重要になる。ガラス基板は、信号の劣化を抑え、より高速で信頼性の高いデータ伝送を実現する。これは、システムの性能を決定づけるボトルネックを解消する上で不可欠な特性だ。
「夢の素材」への険しい道のり：量産の前に立ちはだかる技術的障壁
しかし、これら輝かしい利点の裏側で、ガラス基板の実用化には数多くの、そして極めて深刻な技術的課題が存在する。
最大の障壁は、ガラスの「脆さ」である。硬く安定している反面、ガラスは衝撃に弱く、割れやすい。半導体製造工程では、基板に微細な穴を開けて上下の回路を電気的に接続する「ビア（Via）」形成が不可欠だが、ガラスに穴を開ける「TGV（Through-Glass Via、ガラス貫通ビア）」の加工は困難を極める。ドリル加工時に微細な亀裂（マイクロクラック）が入りやすく、これが後の工程での断線や製品故障の原因となる。このTGVの加工コストと歩留まりの低さが、量産化における最大のネックの一つとなっている。
さらに、既存の半導体製造プロセスとの非互換性も大きな問題だ。台湾の半導体設備業者によれば、ガラス基板は材料特性が有機基板と全く異なるため、ビア内のめっき技術、回路層を積み重ねる増層技術、回路を保護する防焊（ソルダーレジスト）技術など、多くの工程で既存の装置やノウハウを流用できない。これは、サプライチェーン全体が新たな技術に対応するための大規模な設備投資と、長い学習曲線を必要とすることを意味する。
光学検査の難しさも指摘されている。ガラスの高い透明度と特有の反射率が、従来の光学式検査装置での欠陥検出を困難にしており、新たな検査技術の開発も求められる。これらの課題は、製造コストを押し上げ、安定した量産体制の構築を阻む要因となっている。
Intel、Samsung、そしてTSMCの思惑

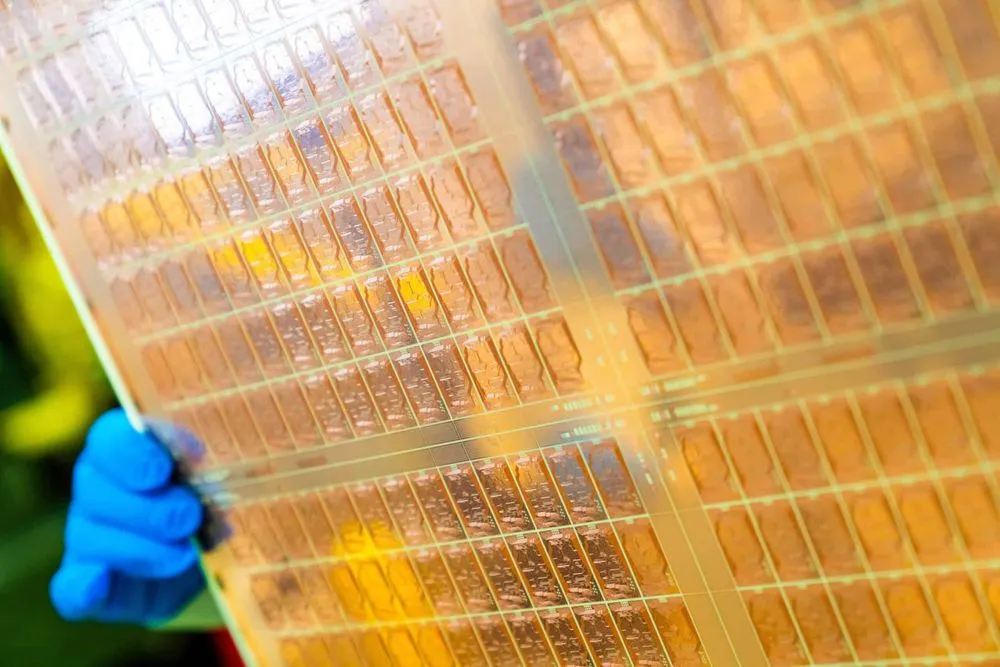

AppleとTeslaの動きは氷山の一角に過ぎない。水面下では、半導体業界の巨人たちが次世代の主導権を巡り、すでに行動を開始している。Intelはこの分野で最も先行しており、多額の投資を行って研究開発を進めている。Samsungは前述の通り2028年の量産化を目標に掲げ、AMDやAmazon（AWS）といった他の大手テック企業も導入に向けた検討を進めている。
一方で、世界最大の半導体ファウンドリであるTSMCは、この技術に対して、慎重な姿勢を崩していない。TSMCが公にガラス基板へのコミットメントを示さない背景には、戦略的な計算がある。
TSMCは現在、シリコンインターポーザ（微細な配線が形成されたシリコン製の薄い基板）を用いた先進パッケージング技術（CoWoSなど）で世界をリードしている。現状、この技術で多くの顧客の要求に応えられており、ガラス基板が「使わざるを得ない」という状況には至っていないと判断している可能性がある。ガラス基板への移行は莫大な投資を伴うため、技術が完全に成熟し、コスト構造が見合うまで、既存技術の優位性を最大限に活用する戦略をとっていると分析できる。しかし、王者TSMCが静観を続ける中、競合他社がガラス基板で技術的ブレークスルーを果たした場合、業界のパワーバランスが変化するリスクもはらんでいる。
このような状況の中、台湾の主要な基板メーカーである欣興（Unimicron）や南電（Nan Ya PCB）なども開発を加速させており、すでに顧客へのサンプル提供とフィードバック収集を進めている段階にある。ただし、業界関係者は、どの企業もまだ安定した量産には程遠いと口を揃える。今はまだ、将来の商業化を見据え、顧客と共同で開発コストを分担しながら、地道に製造ノウハウと信頼性データを蓄積している段階と言えるだろう。
ガラス基板は半導体の未来を書き換えるか？
AppleとTeslaによるガラス基板採用の検討は、AI時代が半導体技術に突きつけた厳しい要求の表れである。それは、従来の有機基板の限界を認め、より根源的な材料レベルでの革新を求める業界の大きなうねりを象徴している。
ガラス基板が持つ熱的・物理的・電気的優位性は、間違いなく次世代の高性能コンピューティングの扉を開く鍵となるポテンシャルを秘めている。しかし、その実現への道は、脆性という根本的な課題や、サプライチェーン全体を巻き込む製造プロセスの再構築など、数多くの険しい障壁に阻まれている。
短中期的に、ガラス基板が有機基板を完全に置き換えることはないだろう。コストと製造難易度から、当面はTeslaの自動運転プラットフォームやAppleのハイエンドAIサーバーといった、性能のためならコストを許容できる特定の高性能・大面積チップに限定された採用となる可能性が高い。
しかし、長期的な視点で見れば、この動きは半導体の未来を大きく左右する重要な分岐点である。AppleとTeslaという、業界のトレンドを創り出す二大巨頭の動向は、ガラス基板技術の成熟とコストダウンを加速させる強力な触媒となる。彼らの決断が、IntelやSamsung、そして静観する王者TSMCの戦略を動かし、業界全体の開発ロードマップを書き換える引き金となるかもしれない。
我々が目にしているのは、単なる新素材の登場ではない。それは、ムーアの法則の先を目指す半導体業界が、設計、製造、そしてサプライチェーンの常識を根底から見直す、新たな時代の幕開けなのである。
