生成AIの進化がエージェント型アーキテクチャへと明確な舵を切る中、AIインフラが直面する最も深刻なボトルネックは「計算能力の絶対量」から「推論における遅延（レイテンシ）」へと移行しつつある。この致命的な課題に対し、あえて汎用計算能力を犠牲にし、特定のAIモデルそのものをシリコン上に物理的に「ハードワイヤリング（直付け）」するという急進的なアプローチで挑む企業が現れた。カナダ・トロントを拠点とする気鋭のAI半導体スタートアップ、Taalasである。
同社は2026年2月19日、1億6900万ドルの新たな資金調達を実施したことを発表した。2024年3月のステルスモードからの脱却以降、Quiet CapitalやFidelity、さらには半導体業界の重鎮であるPierre Lamond氏などから集めた資金の総額は優に2億1900万ドルに達している。創業は2023年8月であり、AMDやNvidiaでアーキテクトを務め、後にTenstorrentの共同創業者としても名を馳せたLjubisa Bajic氏が率いる精鋭チームである。
今回の発表の核心は、単なる資金調達の規模ではない。Taalasが同時に発表した初のテクノロジーデモンストレーターチップ「HC1」のアーキテクチャと、それが叩き出した驚異的なパフォーマンス指標にこそ、既存のAIインフラの前提を覆すポテンシャルが秘められている。
ハードワイヤリングによる「冗長性の排除」という最適解

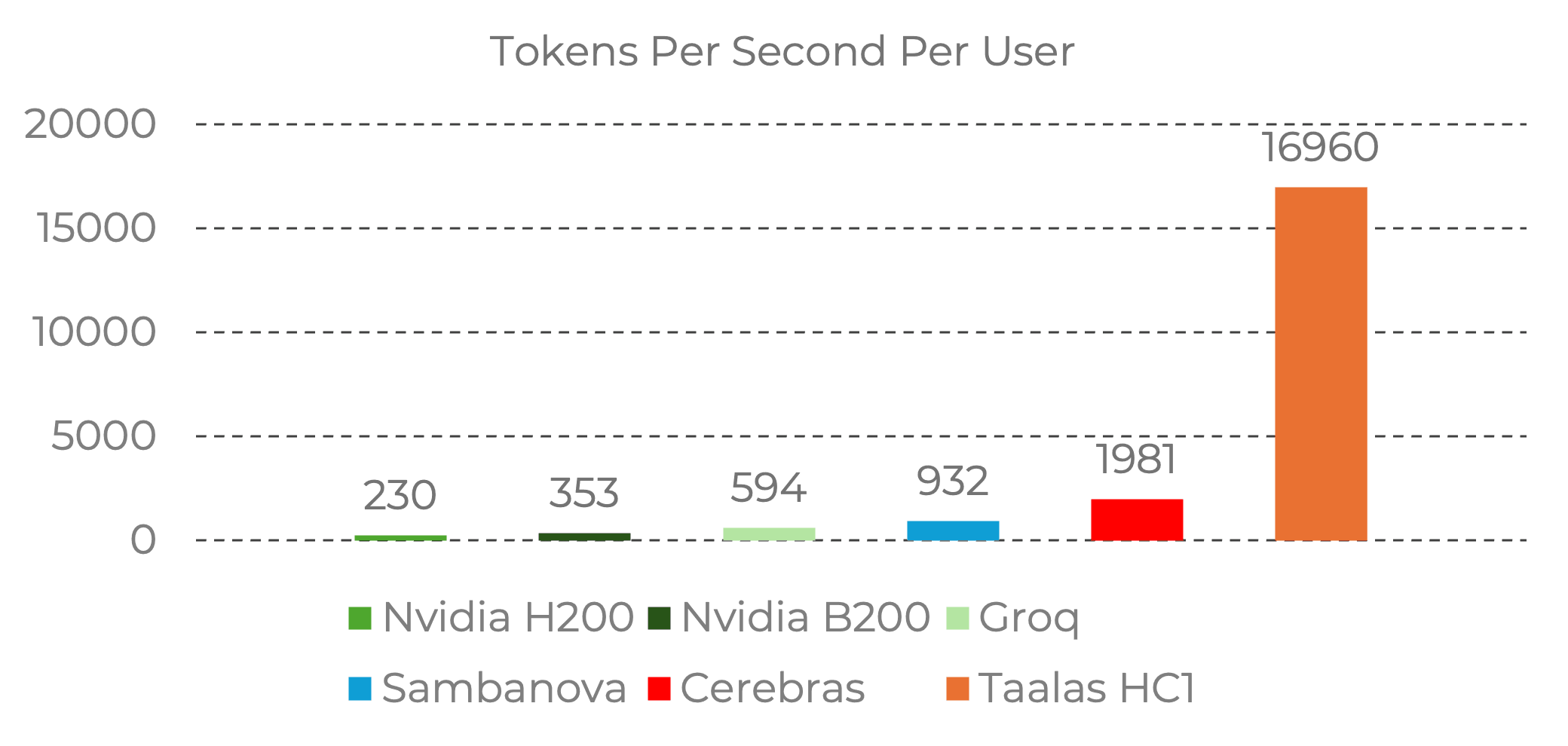

HC1は、Metaのオープンソース大規模言語モデル（LLM）であるLlama 3.1 8Bを稼働させることに極限まで特化して設計されている。TSMCの6nmプロセスノードで製造されたこのチップは、NVIDIAのH200やB200といった最先端GPUのみならず、SambaNova、Cerebras、Groqといった推論特化型の新興ハードウェアをも凌駕するスループットを記録した。具体的には、既存のハイエンドインフラと比較して「ユーザーあたりの毎秒生成トークン数（TPS）」で10倍の性能を実現しながら、消費電力は10分の1に抑え、チップの製造コストにおいては実に20分の1という劇的な削減を達成している。
この圧倒的な効率化の背景にあるのが、Taalasの独自の設計思想である。今日の市販のGPUは、あらゆる計算需要に対応できる汎用性を持つがゆえに、特定のAIモデルを実行する際には全く使用されない余剰な回路や過剰なDRAMメモリを抱え込むことになる。Taalasのエンジニアは、モデルに不要なコンポーネントを基盤レベルで削ぎ落とし、その空いたスペースを演算処理のためのトランジスタへと置き換えることで、チップの計算密度（Compute Density）を極限まで高めている。
「我々は基本的に、モデルのウェイト（重み）を『マスクROMリコール・ファブリック』と呼ぶ構造にハードコーディングして埋め込んでいる」と、Taalasの製品担当VPであるParesh Kharya氏は説明する。
マスクROMとは、製造時にデータを一度だけ書き込み、その後は読み出し専用として機能するメモリである。Taalasのアーキテクチャでは、この極めてシンプルで原始的なメモリ構造を用いてモデルのパラメータを物理的に固定し、それをSRAMのファブリックと組み合わせている。各マスクROMモジュールは4ビットのデータを保持し、単一のトランジスタだけでAIの推論に不可欠な行列乗算を実行する。これによって、高価で電力消費の激しいHBM（High Bandwidth Memory：広帯域メモリ）をチップに搭載する必要性が根本から排除された。
「メモリの壁」の打破とエージェント型AIへの適合
なぜHBMの排除が技術的なブレイクスルーとなるのか。現在のAI半導体業界が直面する最大の壁が「メモリの壁（Memory Wall）」である。プロセッサの計算速度が向上しても、メモリからデータを読み出す速度がそれに追いつかなければ、プロセッサはデータ待ちの状態となり、結果として全体のパフォーマンスが著しく低下する。Nvidiaを筆頭とする大手メーカーは、超高速かつ高価なHBMをチップの直近にパッケージングすることでこの問題に対処してきたが、これは製造コストと消費電力の増大を招く主な要因となっている。
Taalasのアプローチは、この「メモリの壁」という前提条件そのものを無効化する。データ通信のオーバーヘッドを削減するため、すべての計算は「DRAMレベルの密度」の内部で行われる。演算器とモデルデータが物理的に一体化しているため、外部メモリとの間で生じるデータ移動の遅延が発生しない。これにより、AIエージェントの自律的な思考プロセスのボトルネックとなっていた初期応答時間（Time-To-First-Token）と継続的な文章生成速度（TPS）の双方が飛躍的に改善される。
LLMを自律的に動作させるエージェント型AI環境において、TPSは単なるスペック上の数値ではなく、ビジネス上の競争優位性に直結する「堀（Moat）」である。迅速なプロンプトの解釈と実行が求められる環境下において、ハードワイヤリングによる推論の超高速化は、ソフトウェアによる最適化の限界を突破する物理的な解答である。
俊敏な製造プロセスとクラスタリングによる拡張戦略
特定のモデルに特化するということは、モデルのアップデートや変更に対応できないという致命的な弱点を抱えるようにも思える。しかし、Taalasはこの点においても巧みな製造プロセス設計によってリスクを回避している。
完全なカスタムプロセッサをゼロから設計・製造することはコストと時間の両面で非現実的である。そのため、Taalasはあらかじめ約100層からなる汎用的な基本チップ構造を構築しておき、そのうちの上層にある配線層のわずか2層のみをカスタマイズすることで、特定のモデルのハードワイヤリングを実現している。このアプローチにより、NVIDIAのBlackwellアーキテクチャなどの開発から製造完了までに通常6ヶ月を要するプロセスを、Taalasはわずか2ヶ月にまで短縮することに成功したという。
さらに、彼らの視野は80億パラメータクラスの小規模モデルに留まらない。すでに今夏には200億パラメータを持つLlama 3.1に対応する次世代チップ「HC2」を発表する予定であり、年末にはGPT-5.2クラスと呼ばれる最先端のフロンティアモデルを稼働させるプロセッサの開発も計画している。
単一チップのサイズには物理的な限界がある（HC1はすでにNVIDIA H100と同等規模の815平方ミリメートルに達している）ため、巨大なパラメータを持つモデルをいかに扱うかが焦点となるが、Taalasはクラスタリングによる拡張戦略を明確に打ち出している。実際、同社は話題の推論モデル「DeepSeek R1」を30個のチップで構成されるクラスタ環境にマッピングし、1ユーザーあたり毎秒1万2000トークンという前例のないTPSを達成したと公表している。
AIインフラ経済圏のパラダイムシフト
Taalasの取り組みは、AIハードウェア市場における「汎用性」対「特化性」の論争に新たな一石を投じた。現在のAI投資の大部分はNVIDIAのGPUをはじめとする多目的ハードウェアに集中しているが、その大部分は推論フェーズにおいてはエネルギー的・リソース的に過剰である。AIモデルのオープンソース化が進み、特定の用途において安定した成果を出す固定モデル（Llamaシリーズなど）の運用フェーズが本格化する中、推論特化型の低遅延・低コストインフラへの移行は経済的必然となる。
2026年以降、企業がAIインフラへの投資対効果（ROI）を厳格に問うフェーズへと突入するにあたり、Taalasが提示した「特化型シリコンによる圧倒的な運用コストの削減」という命題はこれ以上ない魅力を持つ。10倍の速度と20分の1のコストという数字が実環境においてスケールすることが証明されれば、クラウド基盤を提供するハイパースケーラーからプライベート推論環境を求めるオンプレミス企業まで、幅広い市場の需要を一気に飲み込む可能性を秘めている。
ハードウェアによる力業から、ハードワイヤリングによる知的最適化へ。AIチップの最前線におけるアーキテクチャの分岐点は、まさに今、トロントの地で明確な第一歩を踏み出した。
オープンソースAIエコシステムとの共犯関係
Taalasのハードワイヤリング戦略が極めて鋭敏であるもう一つの理由は、そのターゲットを「オープンソースのモデル」に定めている点である。クローズドで仕様が不透明なプロプライエタリ・モデル（例えばOpenAIのGPT-4など）をシリコンに固定化することは、モデルプロバイダー側のAPI変更によってハードウェアが即座に陳腐化するリスクを伴う。しかし、MetaのLlamaシリーズに代表されるオープンソースLLMであれば、そのウェイトは公開されており、開発コミュニティによって長期的な利用と最適化が保証されている。
ハードワイヤリングチップの登場は、オープンソースLLMのエコシステムに「究極の低コスト実行環境」をもたらす。これまでは、オープンソースモデルを自社環境にデプロイする際にも高額なGPUクラスタの構築が不可欠であった。しかし、TaalasのHC1（あるいは次世代のHC2）のような特化型シリコンが普及すれば、エッジデバイスやオンプレミスサーバーにおいて、クラウド上の最先端モデルに匹敵する応答速度を推論サブスクリプション費用なしで実現することが可能になる。これは、少数の巨大テック企業による「AI推論能力の独占状態」を解体し、AIの民主化を物理的なハードウェアのレイヤーから強く推進する力として機能する。
総コスト限界から逆算されたインフラ設計の勝利
企業がAIを本番環境（プロダクション）へ移行する際に最大の障壁となるのは、精度以上に「推論インフラの維持コスト」である。モデルの学習フェーズ（Training）においては依然としてNvidiaの汎用GPUが絶対的な王者として君臨しているが、推論フェーズ（Inference）においては「いかに安く、遅延なく処理するか」という全く異なるKPIが要求される。
NVIDIAのGPUアーキテクチャが汎用的な計算タスク全般（グラフィックス描画から科学技術計算まで）をこなすための「万能のツール」であるとすれば、Taalasのチップは特定のAI推論を最速で処理するための「専用の切削具」であると言える。投資家たちがTaalasに合計2億1900万ドルという巨額の資金を投じた背景には、この「推論特化市場」が今後数年間で学習市場を大幅に上回る巨大なパイへと成長するという確信に他ならない。シリコンの面積を最大限推論処理のみに割り当て、不要なメモリインターフェースなどの冗長なシステムを極限まで削ぎ落とすという「引き算のアーキテクチャ設計設計思想」は、ビジネス側のTCO（総所有コスト）最適化の強烈な要請と完全に合致している。
