Samsung Electronicsが2025年10月30日に発表した第3四半期決算は、市場の予想を上回る好調な内容であった。しかし、その数字の羅列の奥で、テクノロジー業界の未来を占う極めて重要なマイルストーンが示された。次世代の超広帯域メモリ「HBM4」のサンプルを、すでに主要顧客向けに出荷しているという事実である。これは、活況を呈するAI（人工知能）市場の裏側で繰り広げられる、半導体メーカー間の熾烈な技術覇権争いが新たな次元に突入したことを示唆する物だ。
AIブームが業績を牽引、過去最高を記録したメモリ事業
まず、今回の発表の背景にあるSamsungの業績を確認する必要がある。同社が発表した2025年第3四半期の連結決算は、売上高が86.1兆ウォン（9兆2740億円）、営業利益が12.2兆ウォン（1兆3140億円）に達した。 この好調な業績の最大の牽引役となったのが、AIサーバー需要の爆発的な拡大の恩恵を受けた半導体部門（DS: Device Solutions）である。
DS部門の売上高は33.1兆ウォン（3兆5650億円）、営業利益は7.0兆ウォン（7540億円）を記録。 特に注目すべきは、メモリ事業が四半期ベースで過去最高の売上を達成した点だ。 この記録的な成長を支えたのは、AIアクセラレータに不可欠なHBM（High Bandwidth Memory）の現行最新世代である「HBM3E」と、データセンターで利用されるサーバー向けSSDの力強い需要増である。
AIモデルが巨大化・複雑化するにつれて、膨大なデータを高速に処理するためのメモリ帯域幅が、AIチップ全体の性能を決定づけるボトルネックとなりつつある。この課題を解決するキーテクノロジーがHBMであり、Samsungがこの市場で確固たる地位を築いていることが、今回の好決算に直結したのである。
ベールを脱いだ次世代メモリ「HBM4」の衝撃
好決算に沸く中、Samsungは次の一手を明確にした。それが次世代規格である「HBM4」の開発状況に関する言及である。決算報告の中で同社は、「HBM3Eは現在量産中であり、すべての関連顧客に販売されている一方で、HBM4のサンプルは同時に主要な顧客に出荷されている」と公式に認めたのだ。
これは単なる製品ロードマップの更新ではない。AIチップ開発の最前線で何が起きているかを示す、極めて重要なシグナルである。

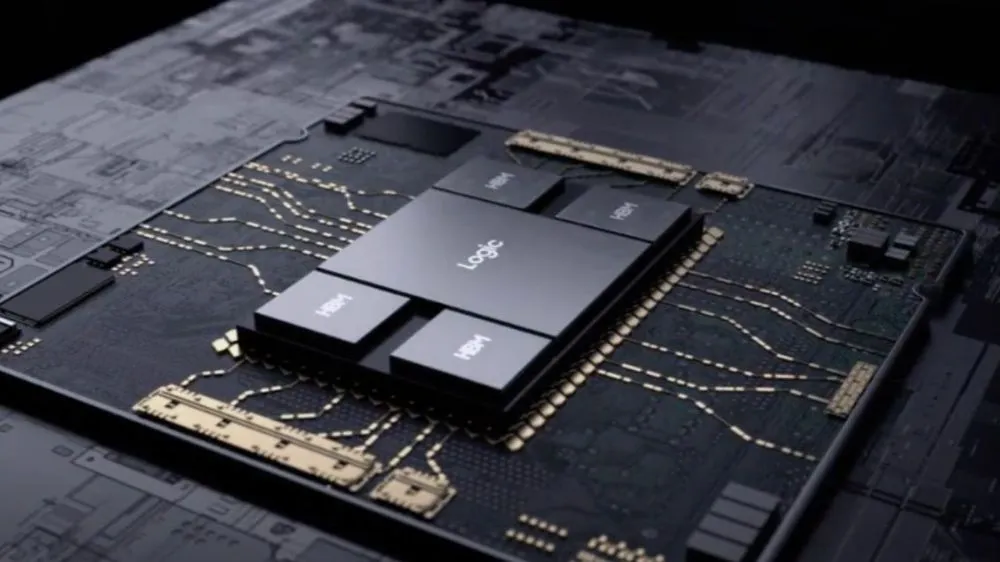

そもそもHBMとは、複数のDRAMチップを垂直に積み重ね（積層）、シリコン貫通電極（TSV: Through-Silicon Via）と呼ばれる微細な電極で接続することで、メモリとプロセッサ間のデータの通り道を劇的に広げ（広帯域化）、データ転送の遅延を最小限に抑える技術である。GPUのような並列処理を得意とするプロセッサにとって、この広帯域メモリはまさに生命線であり、HBMの世代交代はAIアクセラレータの性能向上に直結する。
SamsungはHBM4の量産を2026年に開始する計画も明らかにしており、次世代AIインフラの基盤を支える準備が着々と進んでいることを業界に強く印象付けた。
なぜ「サンプル出荷」がこれほど重要なニュースなのか？
一般の消費者にとって「サンプル出荷」という言葉は馴染みが薄いかもしれない。しかし、半導体業界において、これは最終製品の登場が間近に迫っていることを示す決定的な証拠となる。今回の発表が持つ重要性は、主に二つの側面に集約される。
1. NVIDIA、AMDとの次世代協業の証左
HBM4の「主要顧客」とは、言うまでもなくNVIDIAやAMDといったAIアクセラレータ市場を支配する巨大企業である。彼らが開発する次世代GPU（例えばNVIDIAの「Rubin」アーキテクチャやAMDの「MI400」シリーズなどが噂されている）は、HBM4の搭載を前提に設計が進められている可能性が極めて高い。
サンプル出荷が開始されたということは、これらの次世代AIチップの設計がかなり進んでおり、実際のメモリチップと組み合わせた評価・検証フェーズに入ったことを意味する。AIチップメーカーは、メモリメーカーから提供されたサンプルを用いて、チップの性能、消費電力、信頼性などを徹底的にテストし、量産に向けた最終調整を行う。
つまり、Samsungの発表は、水面下で進んでいた次世代AIチップ開発の進捗を公に示唆するものであり、同社がNVIDIAやAMDといったトッププレイヤーとの強固なパートナーシップを維持していることの証明でもあるのだ。
2. 競合に対する技術的優位性の誇示
HBM市場は現在、Samsung、SK hynix、Micron Technologyの3社による三つ巴の戦いが繰り広げられている。特にSK hynixはHBM3で市場をリードし、大きな成功を収めた。Samsungにとって、次世代のHBM4で主導権を奪い返すことは、メモリ事業全体の将来を占う上で極めて重要な戦略的課題である。
このタイミングでHBM4のサンプル出荷を公式に発表することは、競合他社に対する明確な牽制となる。開発競争で一歩先んじていることをアピールし、顧客に対して「次世代製品もSamsungに任せてもらえれば安心だ」というメッセージを送る狙いがある。
さらに、次世代HBMはJEDEC（半導体技術の標準化団体）が定める規格を超える、顧客ごとのカスタム仕様となる可能性がある。 例えば、メモリスタックの最下層に配置される「ベースダイ」に、データ処理を効率化する独自のロジック回路を組み込むといった動きだ。SamsungがHBM4と並行して、後述する最先端の2nmプロセス技術に言及している点は、こうした高度なカスタマイズ要求に応える能力があることを示唆している。
メモリだけではない、Samsungの統合的なAI戦略
Samsungの強みは、メモリだけでなく、プロセッサを製造するファウンドリ（半導体受託製造）事業、そしてスマートフォンなどを手掛ける完成品事業までを垂直統合で保有している点にある。今回の発表は、これらの事業がAIという共通の目標の下で、いかに連携しているかを浮き彫りにした。
2nm GAAプロセスとHBM4ベースダイの連携
Samsungは決算報告の中で、「2026年には、新しい2nm GAA（Gate-All-Around）製品とHBM4ベースダイの安定供給に注力する」と言及している。
GAAは、電流の通り道であるチャネルの四方をゲートで囲むことにより、さらなる微細化と電力効率の向上を可能にする次世代トランジスタ構造である。Samsungはこの最先端プロセスを、HBM4の性能を最大限に引き出すためのベースダイ製造に適用する計画だ。これは、メモリ事業とファウンドリ事業の技術的シナジーを最大化する戦略であり、単なるメモリ部品メーカーに留まらない、統合半導体メーカーとしての競争優位性を構築しようとする強い意志の表れである。
AIの裾野を広げる多様な製品群
AIの需要は巨大なデータセンターに限らない。Samsungは、コンシューマー市場を見据えた製品開発も同時に加速させている。24Gbの大容量を持つ次世代グラフィックスメモリ「GDDR7」や、サーバー向けの128GB以上の大容量「DDR5」メモリの販売を拡大する計画も明らかにされた。
GDDR7は、将来登場するであろうハイエンドのグラフィックボード（NVIDIAのGeForce RTX 50 “SUPER” シリーズなどが噂される）や、一部のAIアクセラレータに搭載され、PCゲーミングやクリエイティブ作業の体験を向上させることが期待される。 このように、データセンターから個人のPCまで、あらゆる階層でAI処理能力を向上させるための包括的なメモリソリューションを提供できることが、Samsungの大きな強みと言えるだろう。
業界全体への影響と今後の展望
SamsungによるHBM4サンプル出荷の発表は、AI技術の進化が新たな段階に入ったことを示している。今後のAIチップの性能競争は、プロセッサの演算能力だけでなく、「いかに高速に、大量のデータをプロセッサに供給できるか」というメモリ帯域幅の競争と、ますます不可分になっていくだろう。
この動きは、メモリメーカーが単なる部品供給者から、AIインフラ全体の性能を左右するキープレイヤーへと、その戦略的重要性を高めていることを意味する。HBM4を巡るSamsung、SK Hynix、Micronの三つ巴の戦いは、次世代AIの覇権を巡るNVIDIAとAMDの戦いと密接に連動しながら、さらに激化していくことは間違いない。
一方で、AI向けに生産リソースが集中することで、コンシューマー向けのDDR5メモリやSSDの価格が高騰・品薄になるという懸念もある。 最先端技術の恩恵が広く一般に行き渡るまでには、供給網のバランスという課題も克服する必要があるだろう。
今回の発表は、SamsungがAI時代における自社の役割を再定義し、その中核技術を自らの手で作り上げていくという力強い宣言である。HBM4の量産が本格的に始まる2026年は、AIハードウェアの進化における一つの大きな分水嶺となる。その時、私たちのデジタル体験は、この小さなメモリチップの進化によって、どのように変革されているのだろうか。その答えの一端が、今回の発表に隠されている。
