AI（人工知能）の進化が世界のテクノロジー地図を塗り替える中、その心臓部である半導体の性能競争は新たな次元に突入している。この競争の鍵を握るのが、プロセッサにデータを供給する「メモリ」の存在だ。米半導体大手Micron Technologyは2025年9月24日（米国時間）、同社の2025年度第4四半期決算発表の場で、次世代メモリ技術に関するロードマップを明らかにしたが、その中での発表が大きな衝撃を持って受け止められた。同社は、業界標準を遥かに凌駕するHBM4メモリのサンプル出荷を開始したことを明らかにし、さらにその先を見据えたHBM4EとGDDR7の開発ロードマップを提示したのだ。
規格を置き去りにするHBM4の衝撃的な性能
MicronのCEOであるSanjay Mehrotra氏が明らかにした内容は、メモリ技術の進化のペースを再定義するものだった。同社はすでに、主要顧客に対して12層のDRAMダイを積層した「12-Hi HBM4」のサンプル出荷を開始したという。その性能は、まさに圧巻の一言だ。
JEDEC標準を40%上回る「異次元」のスピード

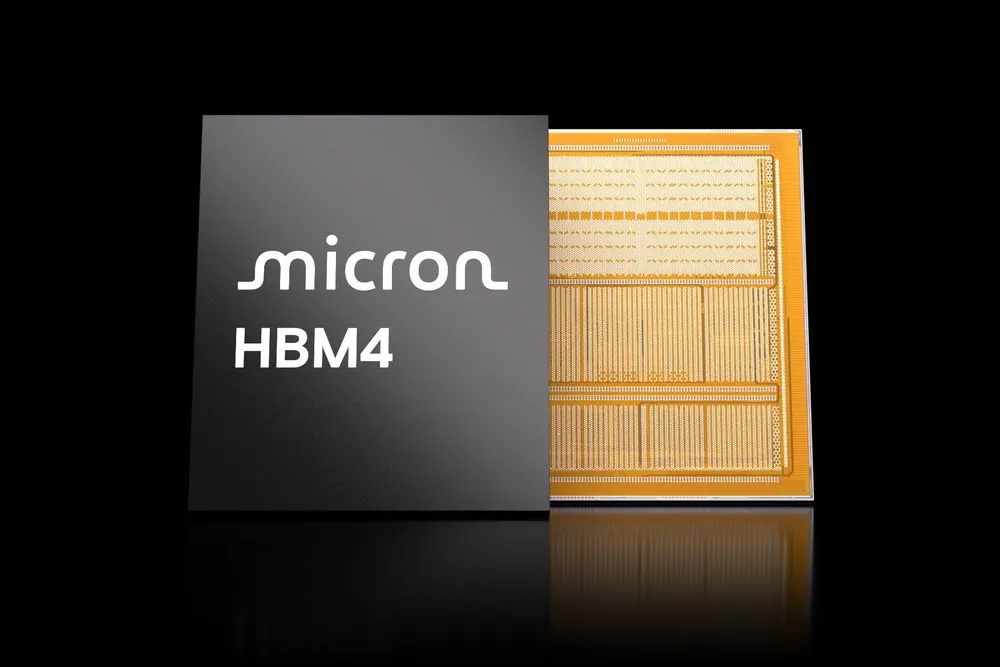

今回の発表の核心は、Micronが顧客向けにサンプル出荷を開始した12-Hi（12層積層）HBM4（High Bandwidth Memory 4）にある。同社のSanjay Mehrotra CEOが明らかにしたその性能は、業界に衝撃を与えるに十分なものだった。
- メモリ帯域幅: 2.8 TB/s（テラバイト/秒）超
- ピンあたり転送速度: 11 Gbps（ギガビット/秒）超
この数字がどれほど異次元であるかを理解するために、いくつかの比較対象を挙げてみたい。まず、メモリ技術の標準化団体であるJEDECが定めるHBM4の基本仕様は、帯域幅2 TB/s、ピン速度8 Gbpsである。Micronの製品は、この標準規格を帯域幅で40%、ピン速度で37.5%も上回っている。
さらに身近な例を挙げれば、現行のハイエンドゲーミングPCに搭載される高速なNVMe Gen5 SSDの最大転送速度が約12〜14 GB/s（ギガバイト/秒）程度であることを考えると、MicronのHBM4はその200倍以上のデータを瞬時にやり取りできる計算になる。また、最新のグラフィックボードであるNVIDIA GeForce RTX 5090が搭載するGDDR7メモリの帯域幅が約1.8 TB/sと見られていることからも、このHBM4がいかに突出した性能を持つかが分かるだろう。AIアクセラレータが一度に処理できるデータ量を劇的に増加させ、計算効率を飛躍的に向上させる可能性を秘めている。
なぜ「規格超え」が必要だったのか？ – NVIDIAが求める渇望
Micronがこれほどまでに高性能なメモリ開発を急ぐ背景には、NVIDIAをはじめとするAI半導体メーカーからの強烈な要求がある。Mehrotra氏も「HBM4の帯域幅とピン速度に対する性能要件が増加している」と語っており、顧客の期待値がJEDECの定める標準を既に超えていることを示唆している。
現代のAIモデル、特に大規模言語モデル（LLM）は、その規模と複雑さを指数関数的に増大させている。プロセッサの計算能力（演算性能）がいくら向上しても、そのプロセッサにデータを供給するメモリの速度が追いつかなければ、システム全体として深刻なボトルネックに陥ってしまう。プロセッサが「空腹」状態で待機する時間が増え、高価なAIアクセラレータの性能を全く引き出せなくなるのだ。
NVIDIAのような企業は、次世代のAIアクセラレータでさらなる性能向上を実現するため、メモリメーカーに対して「規格外」とも言える性能を求めている。Micronの今回の発表は、その渇望に正面から応え、技術的リーダーシップを示そうとする強い意志の表れである。同社は、自社の強みとして「実績のある1-gamma DRAMプロセス」「革新的で電力効率の高いHBM4設計」「自社製の高度なCMOSベースダイ」、そして「先進的なパッケージング技術」を挙げており、これらの統合力が競合他社に対する優位性の源泉となっていると分析できる。
HBM4の核心 – 「カスタマイズ可能なベースダイ」がゲームを変える
HBM（High Bandwidth Memory）は、複数のDRAMチップを垂直に積み重ね（積層）、TSV（シリコン貫通電極）と呼ばれる微細な電極で接続する3D積層メモリ技術である。この積層されたDRAMダイの土台となるのが、「ベースダイ」または「ロジックダイ」と呼ばれるシリコンチップだ。従来、このベースダイは主にメモリコントローラやインターフェース回路を搭載する役割を担ってきた。
しかし、次世代のHBM4では、このベースダイが単なる土台以上の戦略的な意味を持つことになる。NVIDIAやAMDといった主要なAI半導体メーカーは、このベースダイに独自のロジック回路やデータ処理機能を組み込む「カスタマイズ」をメモリメーカーに要求していると報じられている。
これは、コンピューティングにおける長年の課題であった「メモリウォール（プロセッサとメモリ間のデータ転送速度の壁）」を打ち破るための革新的なアプローチだ。例えば、ベースダイにデータの前処理やフィルタリングを行うロジックを組み込むことで、プロセッサまで送る必要のあるデータ量を削減できる。また、データパケットのルーティングを最適化することで、遅延（レイテンシ）を劇的に削減することも可能になる。
これは、メモリとプロセッサの境界線を曖昧にし、データが存在する場所の近くで計算を行う「ニアメモリ・コンピューティング」の思想を具現化する動きと言える。このカスタマイズにより、NVIDIAやAMDは自社のAIアクセラレータの性能を最大限に引き出し、汎用のASIC（特定用途向け集積回路）ソリューションに対して決定的な差別化を図ろうとしている。Micronも決算発表の中で「HBM4Eではベースロジックダイのカスタマイズオプションを提供する」と明言しており、このトレンドが業界の主流になることは間違いないだろう。
次なる一手、HBM4E – TSMCとの「異業種タッグ」が示す未来
MicronはHBM4の成功に安住することなく、すでにその先を見据えている。それが、2027年の市場投入を目標とする次々世代メモリ「HBM4E」だ。そして、その開発アプローチはHBM4から大きく舵を切る。Micronは、HBM4Eのベースロジックダイの製造において、世界最大の半導体ファウンドリであるTSMCと提携することを公式に発表した。
なぜMicronはファウンドリの王者に協力を仰ぐのか？
HBM4では「自社製CMOSベースダイ」を強みとして挙げていたMicronが、HBM4Eで外部のTSMCと手を組むという決定は、極めて戦略的な意味合いを持つ。この背景には、少なくとも3つの狙いがあると見られる。
- 最先端ロジックプロセスへのアクセス: ベースダイに搭載されるロジックは、今後ますます複雑化・高性能化する。TSMCが持つ世界最先端のロジックプロセス（例えば3nmや2nm世代）を活用することで、Micronは自社単独では実現が難しいレベルの高性能・低消費電力なベースダイを開発できる。
- 顧客とのエコシステムの深化: NVIDIA、AMD、Appleといった巨大テック企業は、いずれもTSMCの最重要顧客である。MicronがTSMCと協業することで、これらの顧客が開発する次世代プロセッサとHBM4Eメモリの設計・開発をより緊密に連携させることが可能になる。これは、製品の市場投入を加速させ、システムレベルでの最適化を促進する上で計り知れないメリットをもたらす。
- 分業によるリスク分散と効率化: メモリセルの製造という自社のコアコンピタンスに集中し、最先端ロジックの製造は専門家であるTSMCに委ねる。この分業体制は、巨額の投資が必要となる最先端プロセスの開発リスクを分散し、経営資源を効率的に配分する上で賢明な判断と言えるだろう。
この「メモリメーカー × ファウンドリ」という異業種のタッグは、半導体業界の水平分業モデルがさらに進化し、エコシステム全体での協業が不可欠となる未来を象徴している。
GDDR7の進化も止まらない – 40Gbpsの壁を超えて
Micronの技術革新は、AIサーバー市場向けのHBMに限定されない。より幅広いコンシューマー製品やクライアントAI製品で利用されるGDDRメモリにおいても、野心的なロードマップを掲げている。
同社は、次世代グラフィックスメモリ規格である「GDDR7」について、将来的には40 Gbpsを超えるピン速度を実現する設計であると明かした。これは、Micronが当初発表していた32 GbpsのGDDR7から、さらに25%もの速度向上を意味する。
ゲーミングGPUからAIまで、広がるGDDR7の可能性
40 Gbpsを超えるGDDR7メモリが実現すれば、384-bitのメモリインターフェースを持つグラフィックボードでは、実に1.92 TB/sもの帯域幅を達成できる計算になる。これは、現行世代のハイエンドGPUの性能をさらに引き上げ、より高解像度・高フレームレートでのゲーミング体験や、クリエイター向けアプリケーションの処理速度を向上させるだろう。
また、GDDR7の進化はコンシューマー市場だけに留まらない。HBMに比べてコスト効率に優れるGDDR7は、より安価なAI推論サーバーやエッジAIデバイスにおいても重要な役割を果たす。ピン速度の向上は、これらの分野でもAI処理能力の底上げに直結する。
ただし、この超高速GDDR7メモリがすぐに市場に登場するわけではないようだ。NVIDIAが最近発表したGeForce RTX 50シリーズでは32Gbps以下のメモリが採用されており、業界の噂では、その次のリフレッシュ版であるRTX 50 SUPERシリーズでも、メモリ速度の向上よりは容量の増加が優先される可能性がある。40GbpsクラスのGDDR7が本格的に採用されるのは、早くとも2026年以降に登場が噂される「RTX 60」シリーズ世代になるのではないだろうか。
絶好調の業績が裏付けるMicronの戦略
Micronが発表した一連の技術ロードマップは、同社の好調な業績によって強力に裏付けられている。2025年度第4四半期の売上高は113.2億ドルに達し、前年同期比で46%増という目覚ましい成長を遂げた。通年売上も374億ドル（同48%増）と好調だ。
この成長を牽引しているのが、HBMを含む「クラウドメモリ事業部門」である。同部門の年間売上は前年比213%増の45億ドルに達し、粗利益率も49%から59%へと大きく改善した。AIサーバー需要の爆発的な拡大が、高付加価値製品であるHBMの販売を強力に後押ししている格好だ。
需要は極めて旺盛で、Micronはすでに2026年に製造するHBM3E供給量の大部分について、ほぼ全ての顧客と価格合意に至っているという。残りの供給分についても、今後数ヶ月で完売する見込みだと述べており、市場がいかにHBMを渇望しているかがうかがえる。この確実な需要を背景に、Micronは2025年度の180億ドルに続き、2026年度も同規模の巨額な設備投資を計画している。その大部分は、将来の需要に応えるためのDRAM生産能力の増強に充てられる。
メモリが主役となる時代の幕開け
Micronの決算発表で明らかにされた一連の事実は、我々に重要なパラダイムシフトを示唆している。それは、コンピューティングの世界において、メモリがプロセッサの性能を支える単なる「付属物」から、システム全体の性能とアーキテクチャを決定づける「主役」へと、その役割を変えつつあるという現実だ。
JEDEC標準を大幅に超えるHBM4の登場、ベースダイのカスタマイズという新たな潮流、そしてTSMCとの戦略的提携によるHBM4Eの開発。これらは全て、AIという未曾有の計算需要に応えるために、半導体業界が従来の枠組みを超えて革新を模索している証左である。
Micronの挑戦は、メモリ技術の新たな地平を切り拓くと同時に、AI半導体を巡る覇権争いをさらに加速させるだろう。プロセッサとメモリがより深く融合し、データ中心のアーキテクチャへと進化していく未来。その壮大な物語の、重要な一幕が今、始まろうとしている。
