AIモデルの指数関数的な大規模化は、現代コンピューティングの礎であるマイクロチップアーキテクチャに根本的な問いを突きつけている。NVIDIAに代表されるスケールアウト型のアプローチが市場を席巻する一方、その製造技術の根幹をなす極端紫外線（EUV）リソグラフィは「レチクル限界」という物理的な壁に直面している。この制約は、単一チップのサイズを約800平方ミリメートルに制限し、システムの複雑性と電力消費を増大させる要因となっている。本稿では、この物理的障壁を乗り越えるべく台頭する「ウェハースケール統合」という新たなパラダイムを、CerebrasのWSE-3やMultibeamの電子ビームリソグラフィといった具体的な技術動向から見ていきたい。
AI時代が突きつける半導体の物理的障壁：レチクル限界
現代のAIインフラは、数千、数万の独立したGPUを高速インターコネクトで接続し、一つの巨大な計算リソースとして機能させることで成り立っている。NVIDIAのCUDAエコシステムとNVLink/InfiniBand技術は、このスケールアウトモデルをデファクトスタンダードへと押し上げた。しかし、このアーキテクチャは、計算タスクを多数の小さなチップに分割し、その結果を再統合するプロセスを必然的に伴う。この分割と統合のプロセスは、チップ間の通信オーバーヘッド、増大し続ける消費電力、そしてソフトウェアスタックの複雑化という根源的な課題を内包している。
この課題の根底には、半導体製造プロセスそのものの物理的制約が存在する。
製造プロセスの心臓部：ASMLのEUVリソグラフィ
今日の最先端マイクロチップ製造は、オランダのASML社が独占的に供給する極端紫外線（EUV）リソグラフィ装置なしには成立しない。この一台数百億円もするマシンは、レーザーを用いて生成したEUV光を、回路パターンが描かれたフォトマスク（レチクル）を通してシリコンウェハー上に照射し、ナノスケールのトランジスタ回路を焼き付ける。 この装置の精度が、チップの性能と集積度を直接的に決定する。
越えられない物理法則の壁：「レチクル限界」
この精緻なプロセスの核心にありながら、最大の制約となっているのが「レチクル限界（Reticle Limit）」である。 これは、露光装置の光学系が一度に照射できる領域の最大サイズに起因する物理的な制約だ。
リソグラフィ装置は、カメラがフィルムに像を焼き付けるのと同様の原理で動作する。レチクルはフィルムカメラでいうネガフィルムに相当し、ウェハーは印画紙にあたる。巨大なチップを作ろうとしてレチクルのサイズを単純に大きくすると、光学的な収差や焦点深度の問題から、パターンの解像度が著しく低下し、設計通りの回路を形成できなくなる。現在のEUVリソグラフィ技術では、この限界は約26mm x 33mmの領域、つまり約858平方ミリメートルのチップ面積に相当する。実用上のマージンを考慮すると、単一ダイ（チップ）のサイズは約800平方ミリメートルが上限となる。
このレチクル限界が存在するため、NVIDIAのB200 GPUのような巨大なプロセッサでさえ、実際にはこの限界内で製造された複数のダイをCoWoS（Chip-on-Wafer-on-Substrate）のような高度なパッケージング技術で接続した「マルチチップモジュール」となっている。これはチップレット技術の応用であり、限界内で作られた小さな部品を組み合わせることで、見かけ上の大規模化を実現している。しかし、この手法はダイ間の通信レイテンシや帯域、消費電力という新たなボトルネックを生み出し、システム全体の複雑性を一層高める結果を招いている。
AIの計算要求がレチクル限界という物理法則と衝突する中で、半導体業界は「チップを分割して繋ぐ」という従来の発想を根本から覆すアプローチを模索し始めている。
ポスト・マイクロチップ時代の二つの潮流
レチクル限界という物理的制約への解として、現在、二つの異なる、しかし相互補完的な技術的潮流が明確になりつつある。一つは、チップを切り出すという前提そのものを捨てる「ウェハースケール統合」。もう一つは、レチクル限界の原因であるマスクを不要にする「マスクレス・リソグラフィ」である。
解法1：ウェハースケール統合 – Cerebras WSE-3のアーキテクチャ分析
ウェハースケール統合（Wafer-Scale Integration）は、製造された300mm（12インチ）シリコンウェハーを個別のチップにダイシング（切断）せず、ウェハー全体を単一の巨大なプロセッサとして機能させる技術である。このアプローチを最も積極的に推進しているのが、カリフォルニア州パロアルトに拠点を置くCerebras Systemsだ。

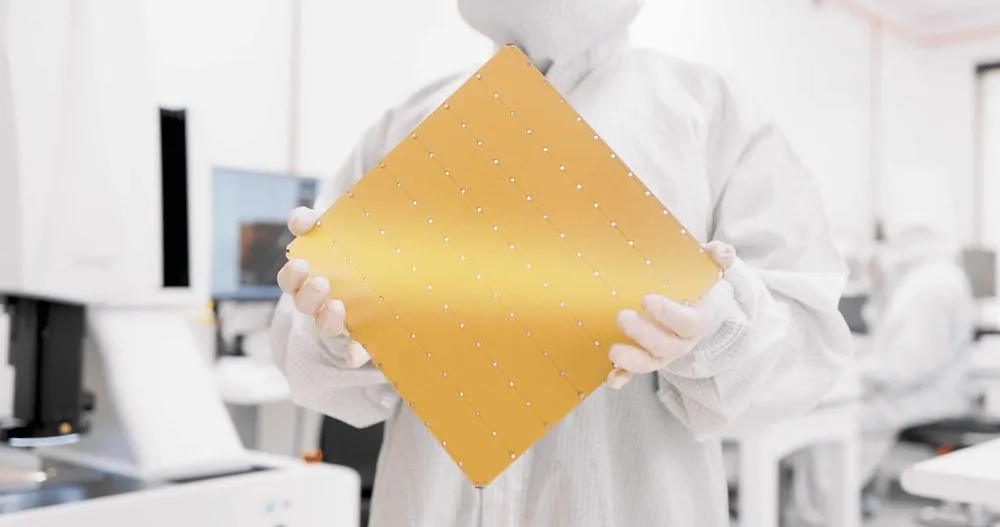

同社の第3世代エンジン「WSE-3」は、このコンセプトの現時点での到達点を示している。
WSE-3の内部アーキテクチャ
WSE-3は、TSMCの5nmプロセスで製造され、単一のウェハー上に4兆個のトランジスタを集積する。 この数字は、NVIDIAのフラッグシップGPUが持つ2080億トランジスタと比較しても桁違いの規模だ。 この膨大なトランジスタは、90万個のAIに最適化された計算コアと、合計44GBのオンチップSRAMメモリに割り当てられている。
このアーキテクチャの核心は、計算とメモリの究極的な近接配置にある。従来のGPUアーキテクチャでは、計算を行うプロセッシングユニットと、データを保持するHBM（High Bandwidth Memory）は物理的に分離されたチップであり、両者の間にはインターポーザを介した通信が発生する。これが「メモリの壁」と呼ばれる、レイテンシと消費電力の根源的なボトルネックとなる。
一方、WSE-3は、90万個のコアがそれぞれ専用のSRAMを持ち、それらがウェハー上に張り巡らされた超広帯域のファブリック（インターコネクト網）で直接接続されている。これにより、メモリ帯域幅は毎秒21ペタバイト（PB/s）という驚異的な数値を実現する。 これはトップクラスのGPUが持つメモリ帯域の実に7,000倍に相当する。 この構造は、データ移動に伴うレイテンシとエネルギー消費を最小化し、AI計算の効率を極限まで高める設計思想に基づいている。
歩留まり問題への解答
ウェハースケール統合の歴史的な課題は、歩留まり（Yield）であった。直径300mmのウェハー上に一つでも修正不可能な欠陥（不良コア）があれば、ウェハー全体が不良品となってしまう。Cerebrasはこの問題を、アーキテクチャレベルでの冗長性によって解決している。
WSE-3は、設計段階で計算に必要なコア数よりも多くの予備コア（Redundant Core）をウェハー上に実装している。製造後のテスト段階で欠陥のあるコアが発見されると、システムは自動的にそのコアをバイパスし、近隣の予備コアをアクティブにして配線を切り替える。この再配線はオンウェハーのファブリック層で行われるため、性能への影響は無視できるレベルに抑えられる。この仕組みにより、100%完璧なウェハーでなくとも、完全に機能するウェハースケールプロセッサとして出荷が可能となる。
ソフトウェアとスケーラビリティ
Cerebras CS-3システムは、このWSE-3を搭載したAIスーパーコンピュータである。特筆すべきは、そのプログラミングの単純さだ。 例えば、GPT-4クラスの巨大なモデル（数兆パラメータ）を学習させる際、GPUクラスタではモデルを多数のGPUに分割配置する「モデル並列」と、データを分割する「データ並列」を組み合わせた複雑なプログラミングが必須となる。これには数万行に及ぶ専門的なコードが必要とされることもある。
対照的に、CS-3は最大24兆パラメータのモデルまでを、あたかも単一の巨大なメモリ空間に配置するかのように扱うことができる。 開発者はモデル分割の複雑さを意識する必要がなく、「データ並列」のみで学習を実行できる。これは、ソフトウェア開発の生産性を劇的に向上させる。
さらに、CS-3システムは最大2048台までクラスタリング可能であり、この構成では256エクサフロップス（FP16）という圧倒的な計算能力を発揮する。
解法2：リソグラフィの革新 – MultibeamのマスクレスE-Beam
レチクル限界を克服するもう一つのアプローチは、リソグラフィ技術そのものを革新することである。この分野で注目されるのが、半導体製造装置の重鎮Lam Researchの創業者であるDavid Lam氏が設立したMultibeam Corporationの技術だ。
マルチカラム電子ビーム（MEBL）の原理
Multibeamが開発したのは、マルチカラム電子ビームリソグラフィ (MEBL: Multicolumn E-Beam Lithography) と呼ばれる技術である。
従来の電子ビームリソグラフィは、一本の電子ビームを走査させてウェハー上に直接回路パターンを描画する「直接描画」方式であった。高い解像度を持つ一方で、描画速度が極めて遅く、主にフォトマスクの製造や研究開発用途に限定されていた。
MEBLは、このスループット問題を根本的に解決する。単一の強力な電子ビームを用いる代わりに、微小な電子ビームを生成する「カラム」を数百、数千個アレイ状に並べ、それらを並列に同時駆動させる。 これにより、描画速度は従来比で100倍以上に向上し、量産ラインでの使用が視野に入ってくる。
マスクレスがもたらす変革
MEBLの最大の利点は「マスクレス」であることだ。EUVリソグラフィのように高価で製造に時間のかかるレチクルを一切必要としない。 これは、以下の点で破壊的な影響をもたらす可能性がある。
- レチクル限界の完全な回避: レチクルを用いないため、レチクル限界という概念そのものが存在しない。理論上は、ウェハー全面に継ぎ目なく単一のデザインを描画することが可能であり、真のウェハースケールプロセッサの製造に道を開く。
- 開発サイクルの劇的な短縮: マスクの設計・製造には数週間から数ヶ月を要するが、MEBLでは設計データをシステムに送るだけで数時間後には描画を開始できる。 これは、特に開発サイクルが速いAIチップや、多品種少量生産が求められる特定用途向け半導体（ASIC）の分野で絶大な効果を発揮する。
- アドバンストパッケージングへの応用: チップレット間を接続するインターポーザのような微細な配線基板の製造にも適している。MEBLの高い解像度と設計柔軟性は、チップ間の接続密度と性能をさらに向上させる可能性がある。
Multibeamは既にSkyWater Technologyへ最初のシステムを納入しており、台湾のMarketechとの提携を通じてアジアの巨大ファウンドリ市場への展開も進めている。 これは、MEBLが単なる実験室レベルの技術ではなく、実用化の段階に入ったことを示唆している。
業界の動向とエコシステムの形成
CerebrasやMultibeamのようなスタートアップの動きに対し、半導体業界の巨人たちも静観しているわけではない。世界最大のファウンドリであるTSMCは、自社の技術ロードマップに「System-on-Wafer（SoW）」を組み込んでいる。
2027年には、同社の先進パッケージング技術であるCoWoSをベースとした、より高度なウェハースケール統合技術の提供を計画している。 これは、あらかじめテスト済みの良品チップレットをキャリアウェハー上に高密度に再配置し、それらをウェハーレベルで再配線するアプローチであり、TeslaがDojoスーパーコンピュータで試みたコンセプトの延長線上にある。 TSMCのような業界の盟主がこの技術に投資しているという事実は、ウェハースケール統合がニッチなソリューションではなく、将来のメインストリームとなりうる可能性を示している。
データセンター・イン・ア・ボックスの現実味
マイクロチップの時代が、明日突然終わるわけではない。チップレット技術や3D積層といった延命策は、今後もムーアの法則の精神を維持し続けるだろう。しかし、レチクル限界という物理法則が課す制約は厳然として存在する。AIが要求する計算能力のスケールは、もはや個々のチップ性能の漸進的な向上では追いつけない領域に達しつつある。
CerebrasのWSE-3やMultibeamのMEBLが示す技術的達成は、単なる性能向上以上の、コンピューティングアーキテクチャのパラダイムシフトを示唆している。それは、計算資源を細かく分割し、通信で繋ぎ合わせるという従来の分散コンピューティングモデルから、計算とメモリを物理的に一体化した巨大な単一リソースへと回帰する動きである。
この流れは、かつてコンセプトとして語られた「データセンター・イン・ア・ボックス」―データセンター数ラック分の計算能力を、単一あるいは数個の筐体に収める―というビジョンに現実味を与える。 CerebrasのCS-3が示すように、ウェハースケールシステムは設置面積と消費電力を大幅に削減しつつ、同等以上の性能と、はるかにシンプルなプログラミングモデルを提供する。
今後のAIインフラを巡る競争は、単なるFLOPS値の競争から、電力効率（Performance per Watt）、実装密度、そして開発者の生産性を含めた総合的なTCO（総所有コスト）の競争へと移行していくことは確実である。ウェハースケール統合という物理法則への挑戦が、その競争のルールを根底から書き換える可能性は、もはや無視できない段階に来ている。
